Как то появилась необходимость изготовить направленную антенну на 868-900 мГц. Требования- компактная, Ку~ 8-10 dB, легкая в повторении. «Погуглив» гугл, ничего не нашёл. Много готовых антенн, мало (практически нет!) для самостоятельного повторения. В общем, пришлось садится и вспоминать свое «пролетарское прошлое» инженерное начало.
Описанная антенна была пересчитана с диапазона 70 см скорректирована в MMANA-GAL. Вот такие получились характеристики, файл MMANA прилагается.

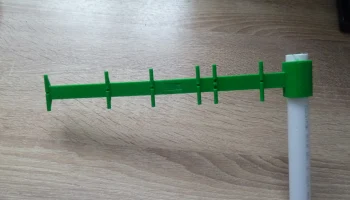

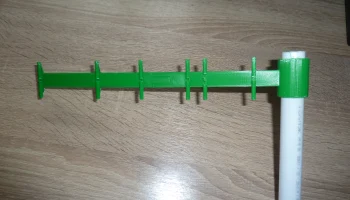

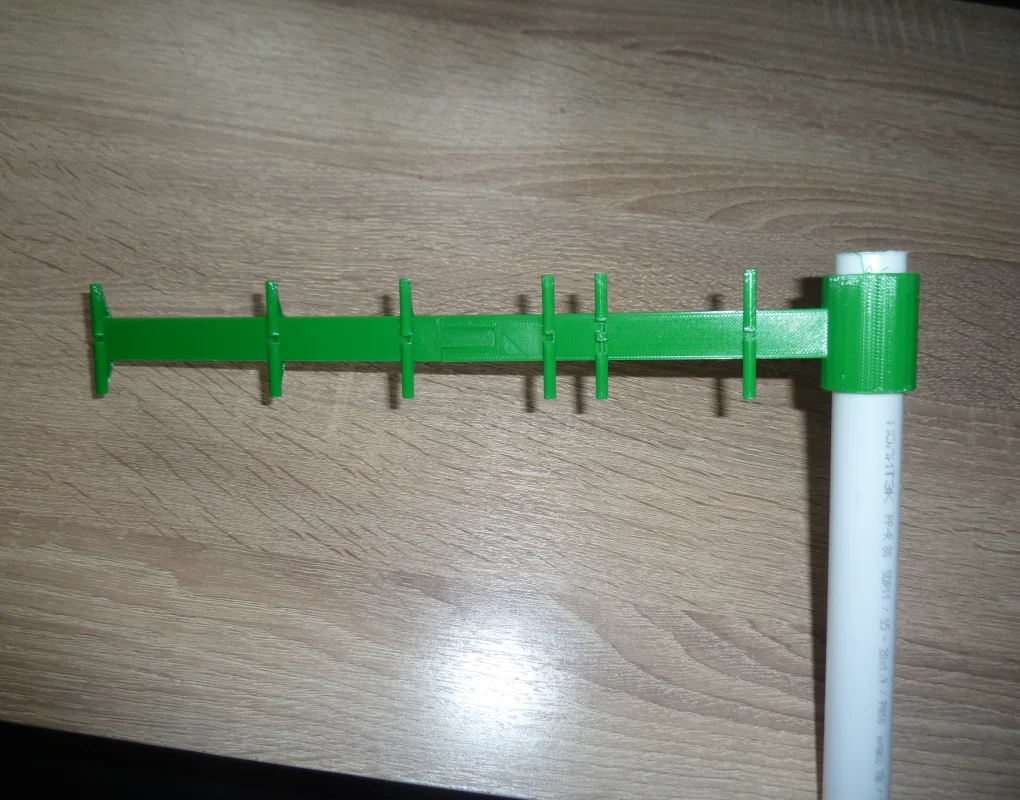

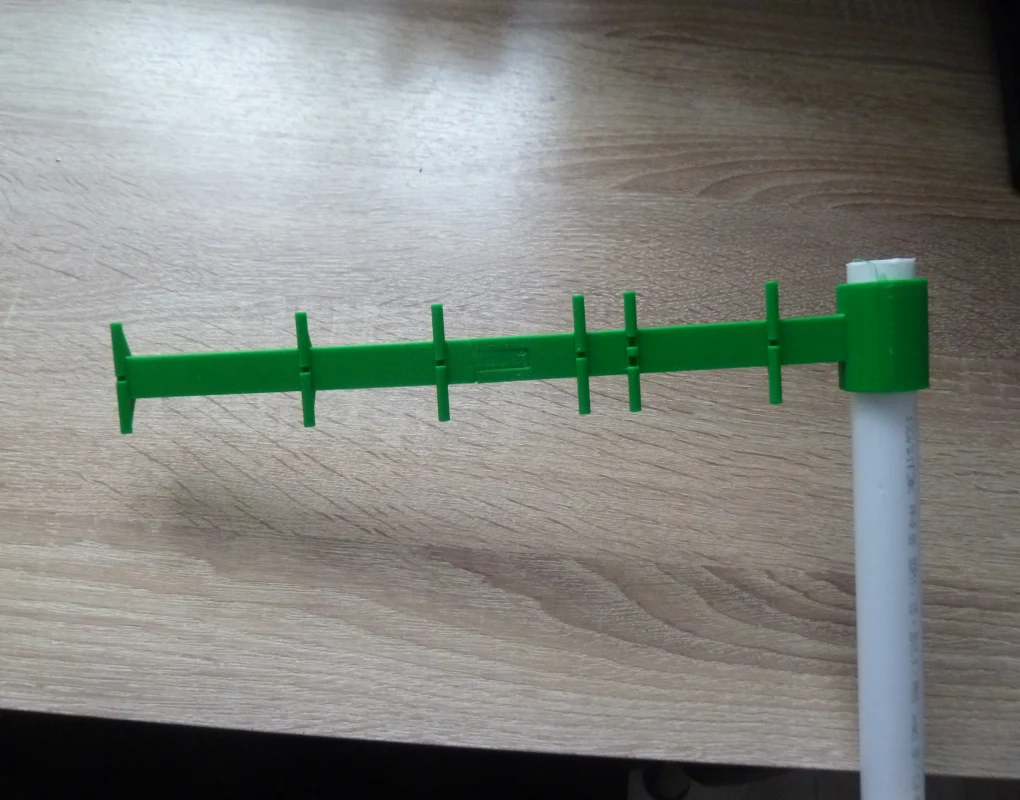

Антенна была изготовленно буквально «на коленках», на фото видны, так сказать «комплектующие». Размеры антенны
Вибратор- разрезной, размер «щели»- 3мм.
При полевых испытаниях при помощи измерителя уровня на м/м CC1120 (фото ниже) был получен Ку ~9 dB по сравнению с четвертьволновым штырём. Измеренный КСВ при помощи прибора N1201SA практически совпадает с расчетным.
