Шаблоны с круглыми углами с полным диапазоном размеров радиусов

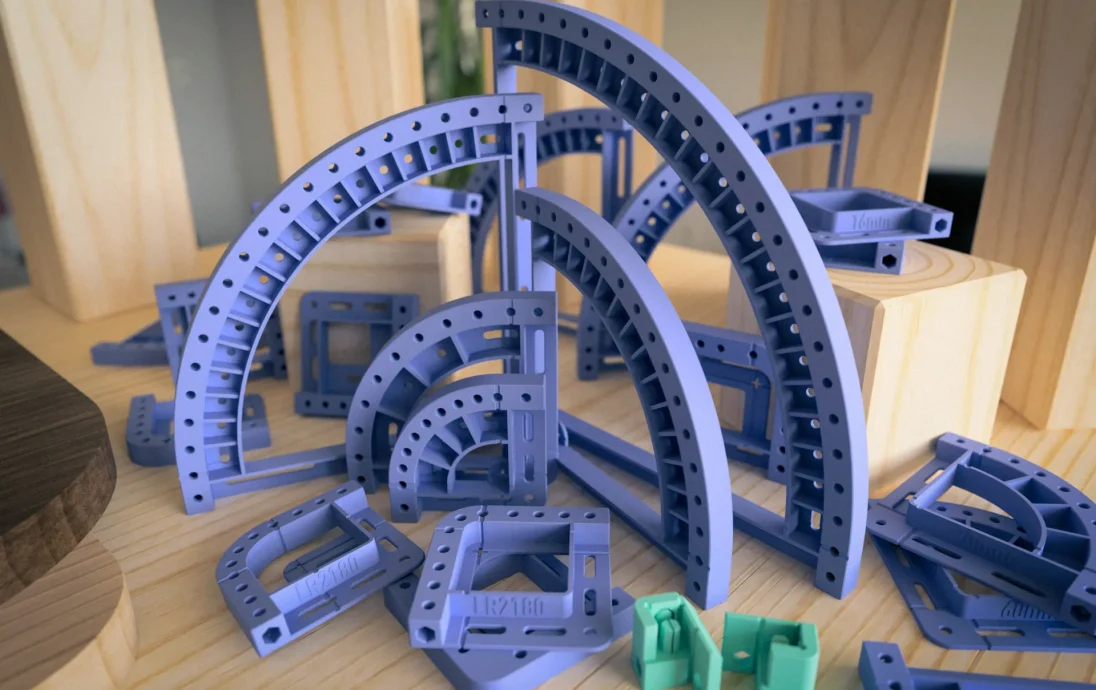

Я разработал обширный набор шаблонов с закругленными углами для работы по дереву. Их можно использовать либо для отметки углов карандашом, либо в качестве шаблона с помощью фрезы для обрезки заподлицо. Существует широкий диапазон размеров радиусов от 5 до 200 мм и от 0,5 до 8 дюймов, все они тщательно оптимизированы для наилучшего использования.

Обновление 2 марта 2023 г.: добавлены оснастки для направляющих британских единиц измерения.

О дизайне

Я разработал все шаблоны с нуля специально для печати на 3D-принтере. Конструкция оптимизирована для использования всех преимуществ этого метода производства.

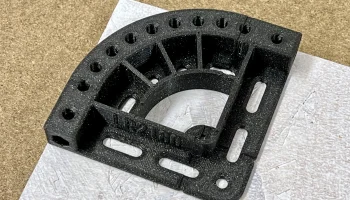

Шаблоны имеют высоту 12 мм (или 0,5 дюйма), что обеспечивает большую площадь поверхности фрезы для обрезки заподлицо. Хорошо расположенные ребра придают шаблону необходимую устойчивость для точного реза.

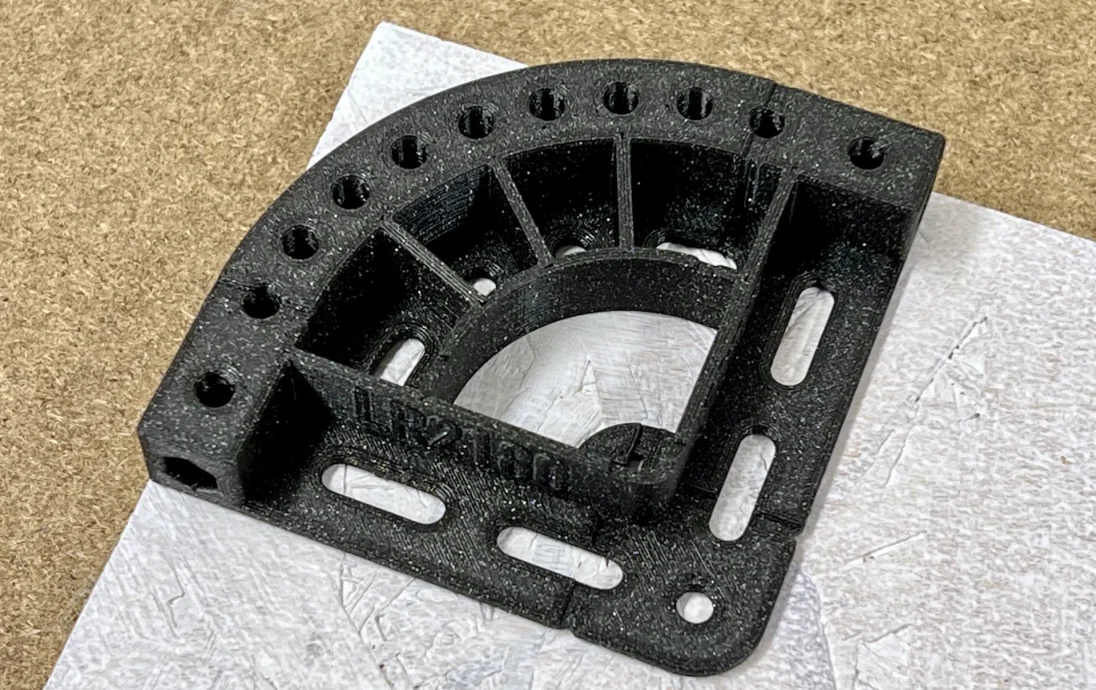

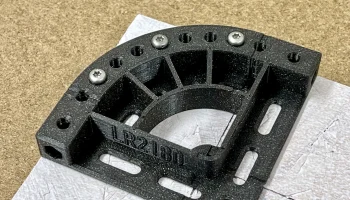

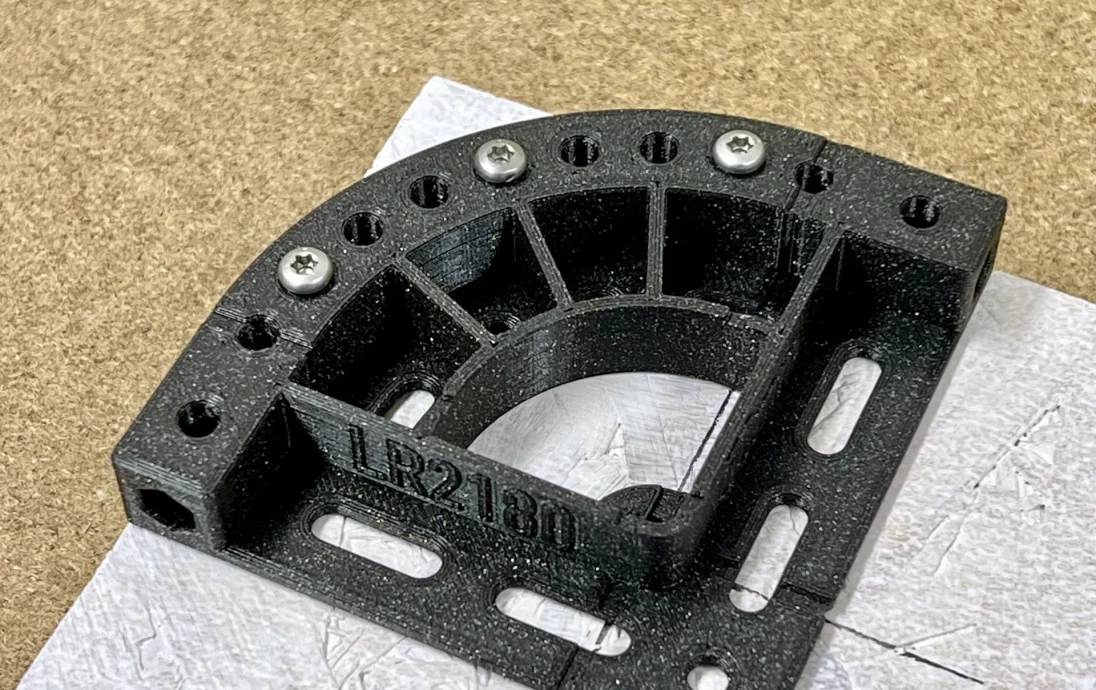

Множество прорезей и отверс��ий для крепления шаблона шурупами к заготовке. Все отверстия и прорези имеют диаметр 4 мм и предназначены для использования с винтами диаметром 3 мм или 3,5 мм с плоской головкой.

Если вы используете прорези, у вас будет достаточно места для регулировки, чтобы разместить шаблон заподлицо с краем заготовки. Отверстия непосредственно по радиусу обеспечат лучшую устойчивость.

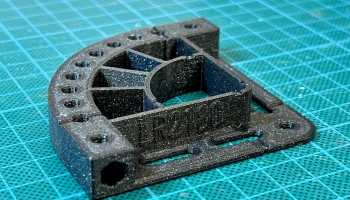

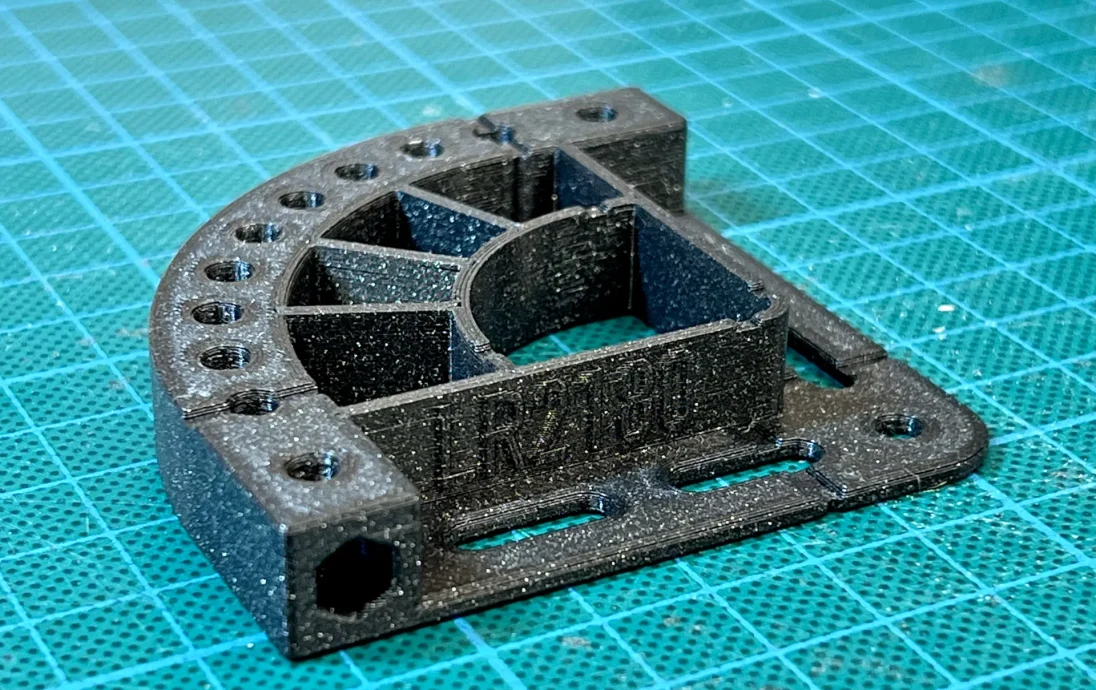

Шестиугольное отверстие сбоку ��адиуса имеет внутренний диаметр 6 мм и предназначено для удлинителей, которые можно выровнять с помощью дюбеля или болта такого же диаметра.

К этим удлинительным отверстиям можно прикрепить направляющие (см. «Прикрепления направляющих с защелками») для выравнивания шаблонов по углу заготовки без винтов.

Центр Марк

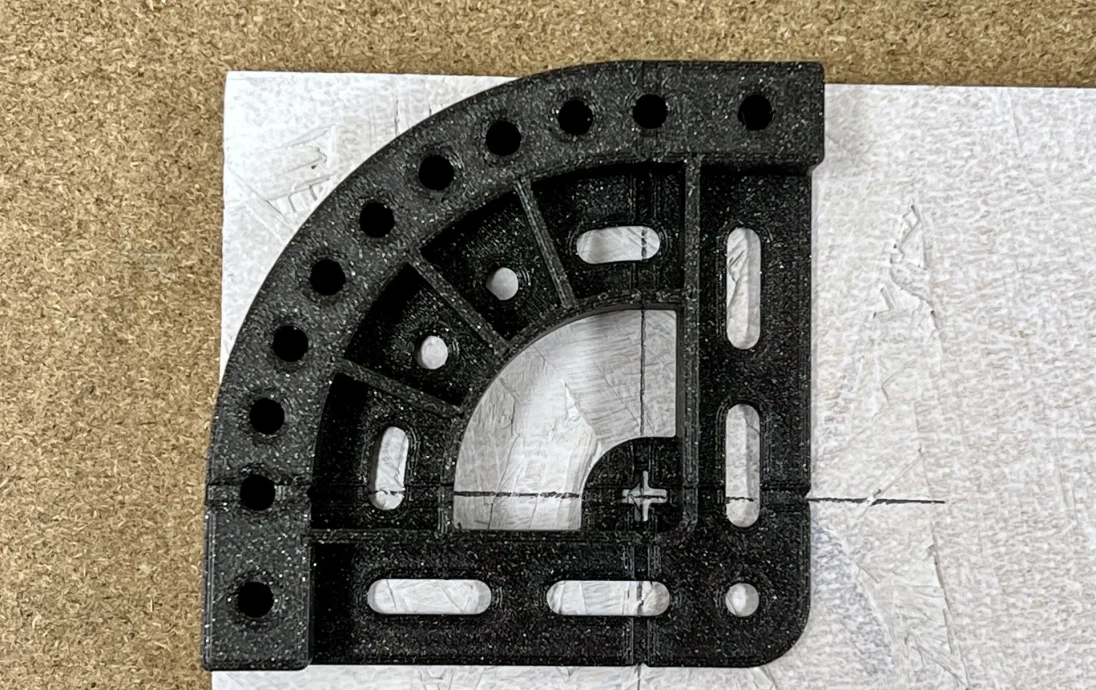

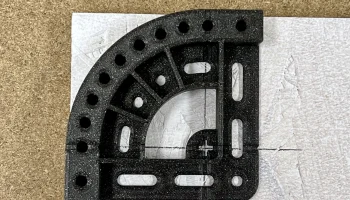

Большинство шаблонов большего размера имеют отметку центра в виде крестика и отметки линий до конечных точек радиуса.

Если провести две прямые линии к центру углового радиуса, по отметкам легко проверить правильность размеров и расположение шаблона.

Размеры и размеры

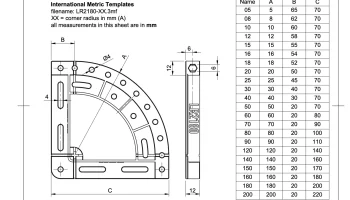

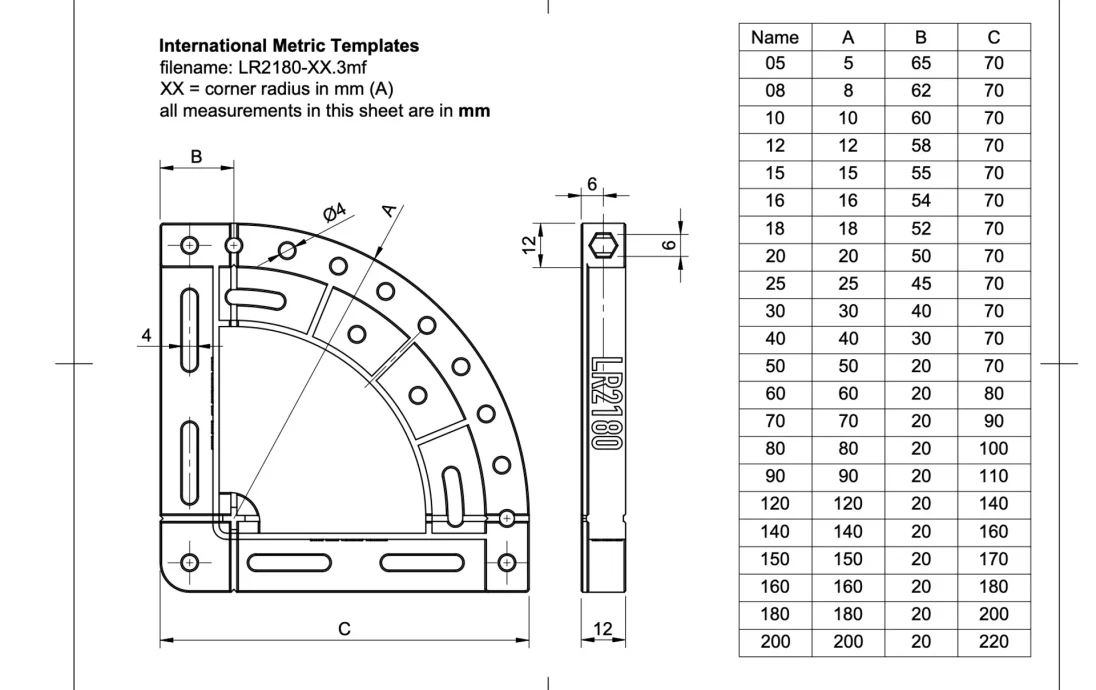

Существует широкий диапазон размеров метрических углов. Все доступные размеры вы найдете на следующем рисунке:

Я также создал альтернативный набор шаблонов для американцев, работающих с имперскими единицами измерения. Не только угловой радиус указан в дюймах, но и большинство размеров адаптированы к этой системе. Только винты и удлинительные отверстия имеют стандартный диаметр 4 мм и 6 мм.

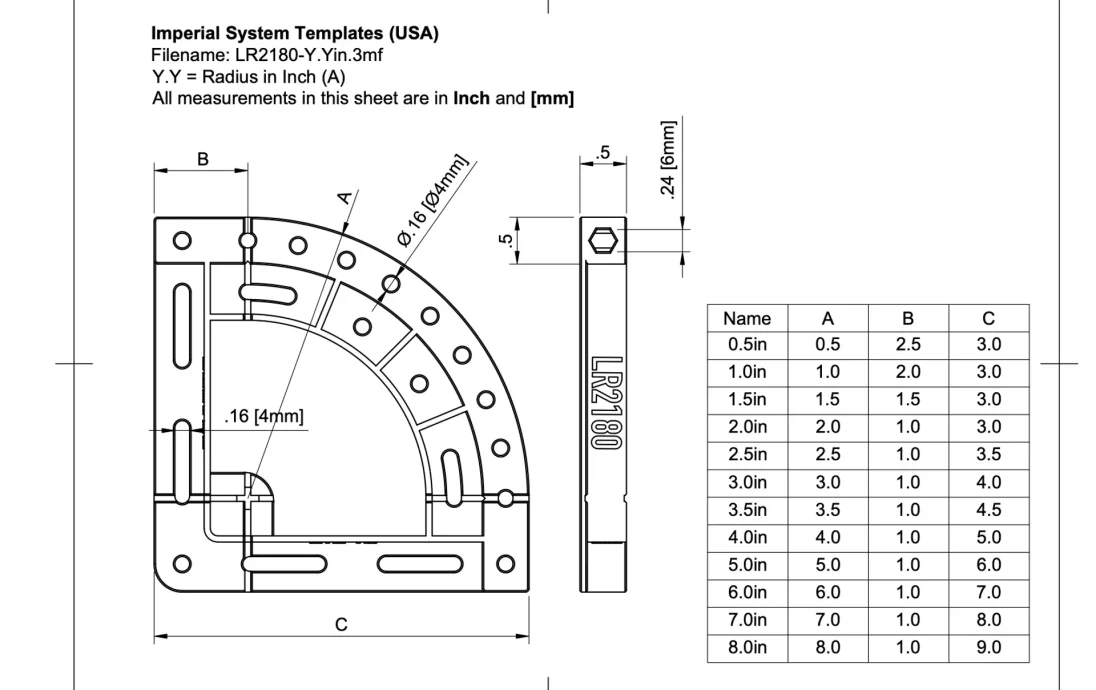

На следующей диаграмме вы найдете все доступные имперские размеры:

Как распечатать шаблоны

Если вы используете принтер Prusa, есть пример проекта для PrusaSlicer («LR2180-50 Print.3mf»).

Распечатайте шаблон из PLA (или PETG).
Выберите высоту слоя 0,2 мм.
Используйте настройки качества.
Напечатайте по 3 периметрам для большей жесткости (особенно, если вы используете PETG).
Плоская сторона модели выходит на станину принтера.
Не масштабируйте модель!
Руководство по оснастке

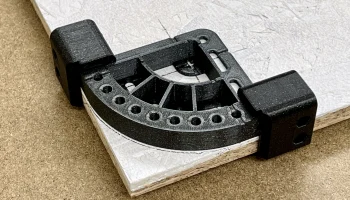

Вы можете прикрепить шаблон к заготовке с помощью зажимов или шурупов или распечатать две направляющие, которые можно прикрепить к шаблонам.

Механизм оснастки позволяет быстро добавлять и удалять эти направляющие во все шаблоны. Таким образом, вам нужно распечатать только два, которые вы можете использовать для всех размеров.

Как распечатать руководства по оснасткам

Направляющие Snap-in имеют жесткие допуски (0,05) для идеальной посадки. Поэтому вам необходимо распечатать их как можно точнее. Если вы используете принтер Prusa, есть пример проекта для PrusaSlicer («LR2180-ST-M Print.3mf»).

Распечатайте шаблон из PLA (или PETG).
Выберите высоту слоя 0,2 мм.
Используйте настройки качества.
Напечатайте по 3 периметрам для большей жесткости (о��обенно, если вы используете PETG).
Плоская сторона модели выходит на станину принтера.
Следите за отсутствием швов на внутренних плоских поверхностях предмета!
Не масштабируйте модель!

Более подробную информацию о моем дизайне вы найдете на этой странице.

Если вам нравятся модели, пожалуйста, оцените их и оставьте комментарий ниже.
