3-ходовое дюбельное приспособление 3/8 дюйма

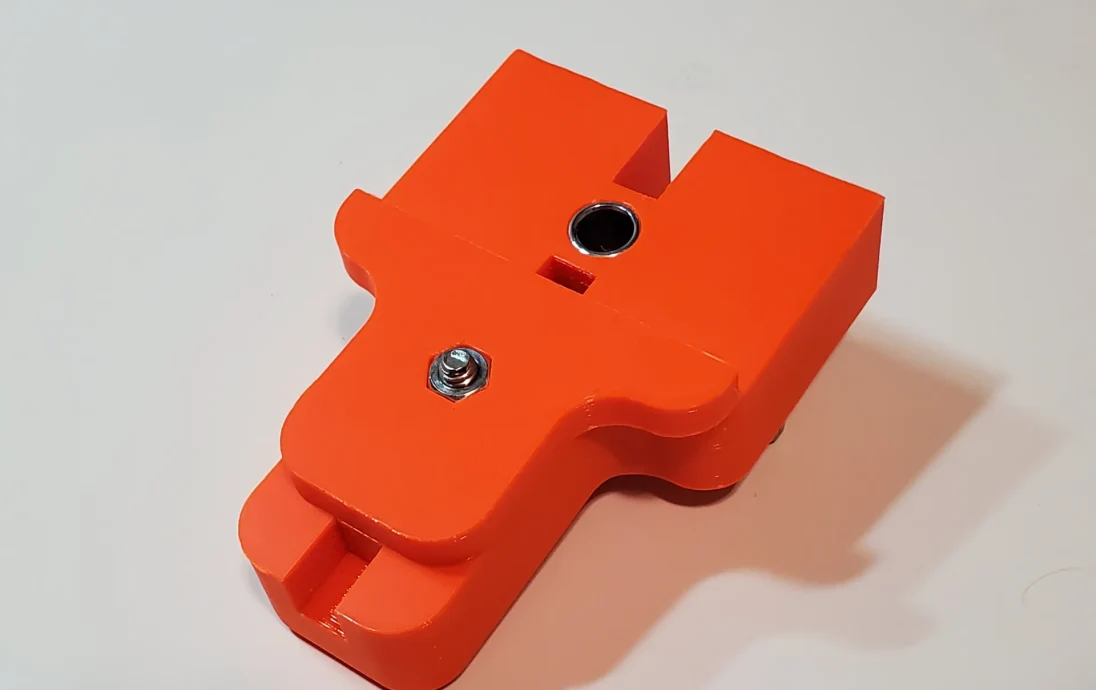

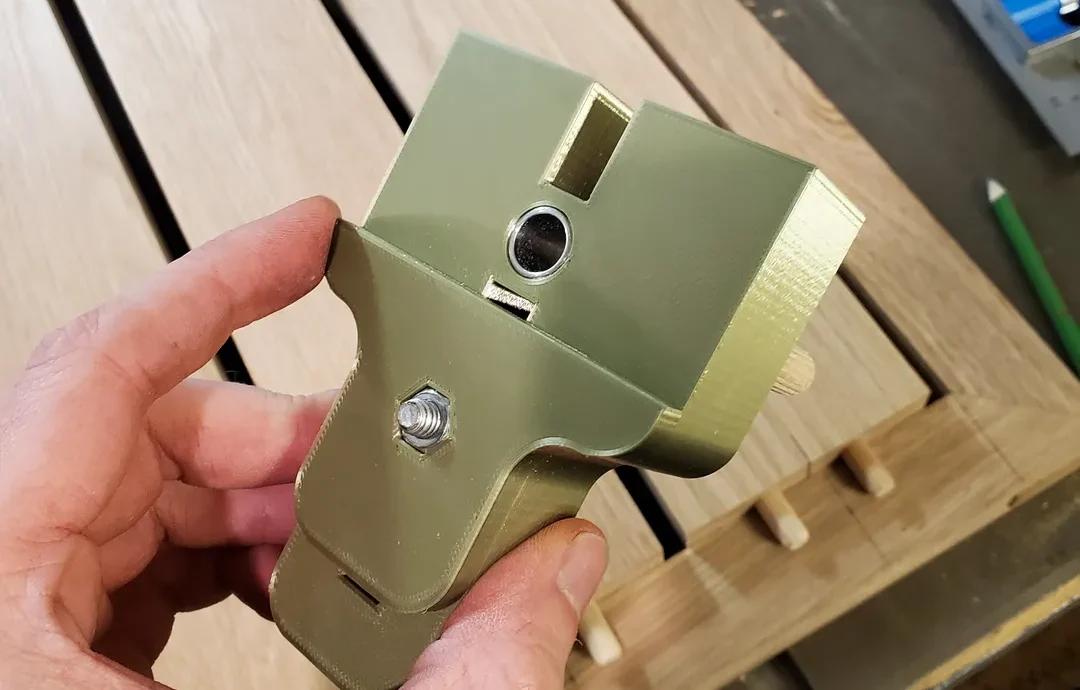

Это очень универсальный маленький приспособление для дюбелей. Я спроектировал его так, чтобы можно было выполнить заказ на изготовление мебели по индивидуальному заказу, и сделал каждое из примерно 100 отверстий для дюбелей с помощью этого приспособления. Я включил некоторые обновления с тех пор, как использовал их на основе уроков, извлеченных из моей первой итерации.

Для завершения сборки вам понадобятся детали, перечисленные ниже.

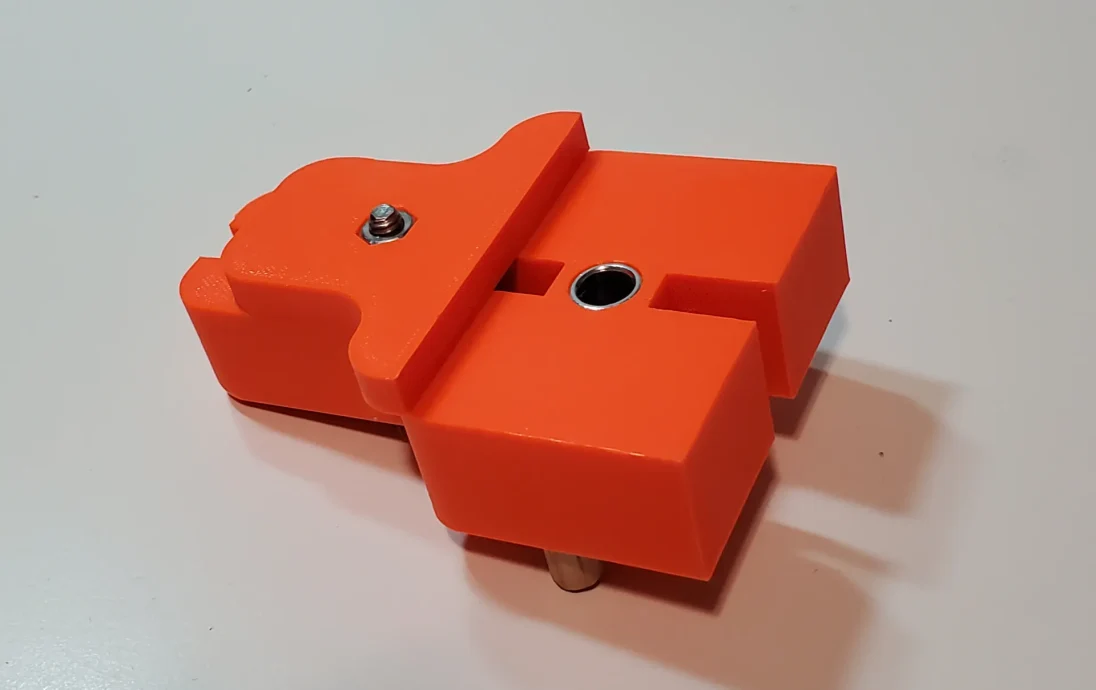

Стальная прокладка длиной 1 дюйм, наружным диаметром 1/2 дюйма и внутренним диаметром 3/8 дюйма.
https://www.lowes.com/pd/Hillman-3-8-in-x-1-2-in-x-1-in-Seamless-Steel-Spacer/3012477

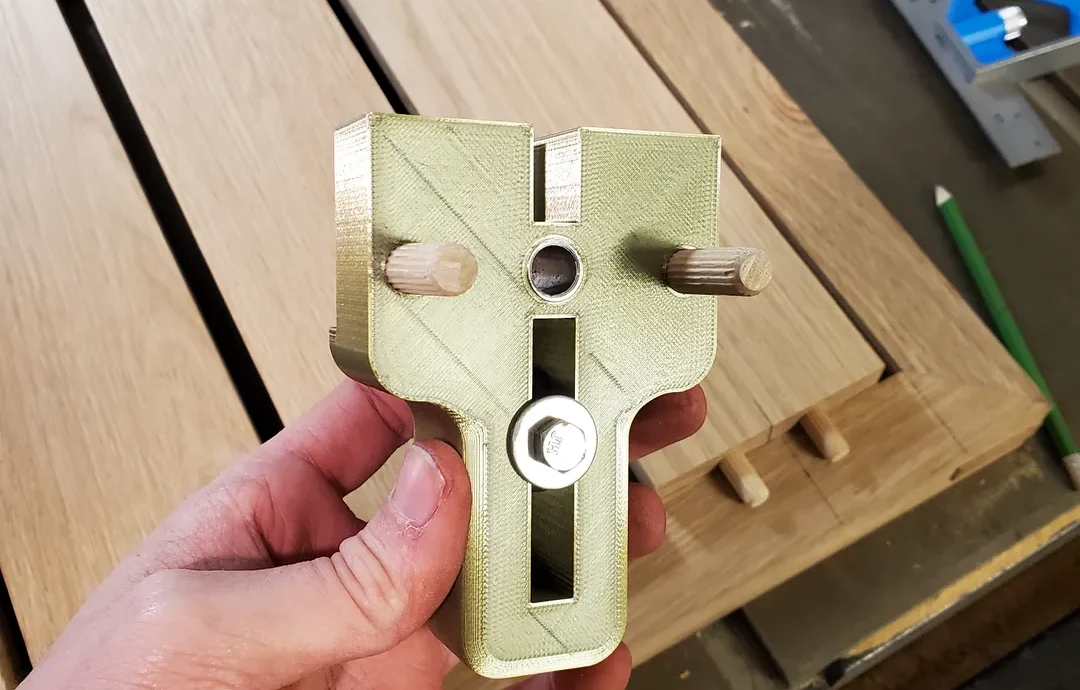

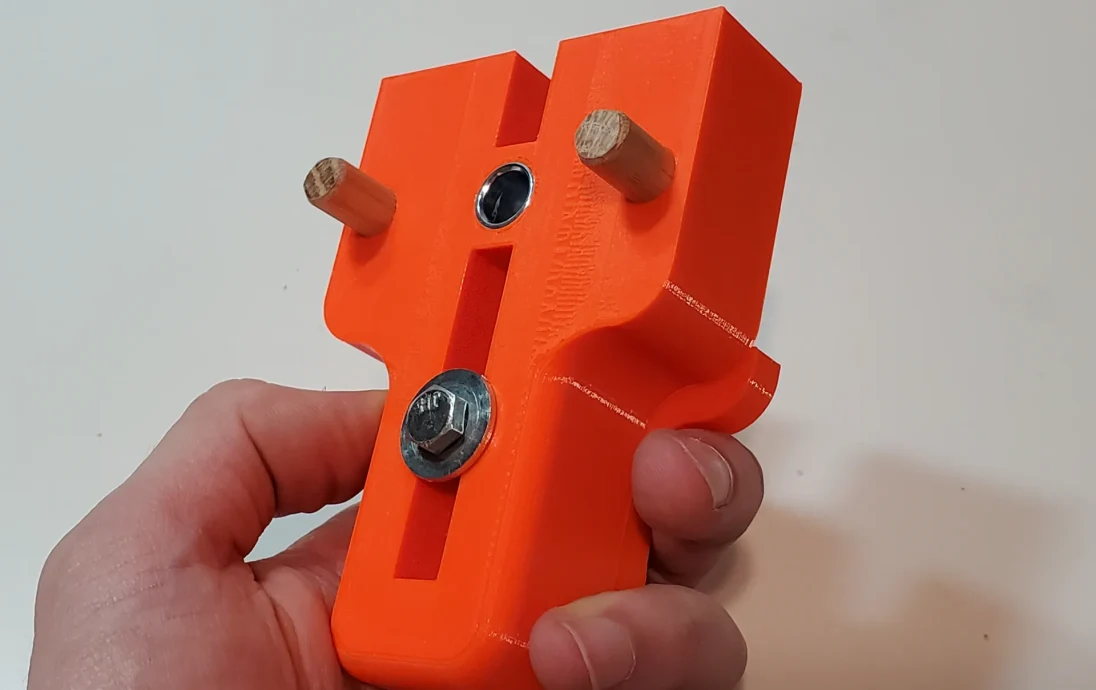

Несколько дюбелей 3/8 дюйма для использования в качестве штифтов для функции самоцентрирования. Они у вас уже должны быть, так как вам понадобится приспособление для дюбелей!

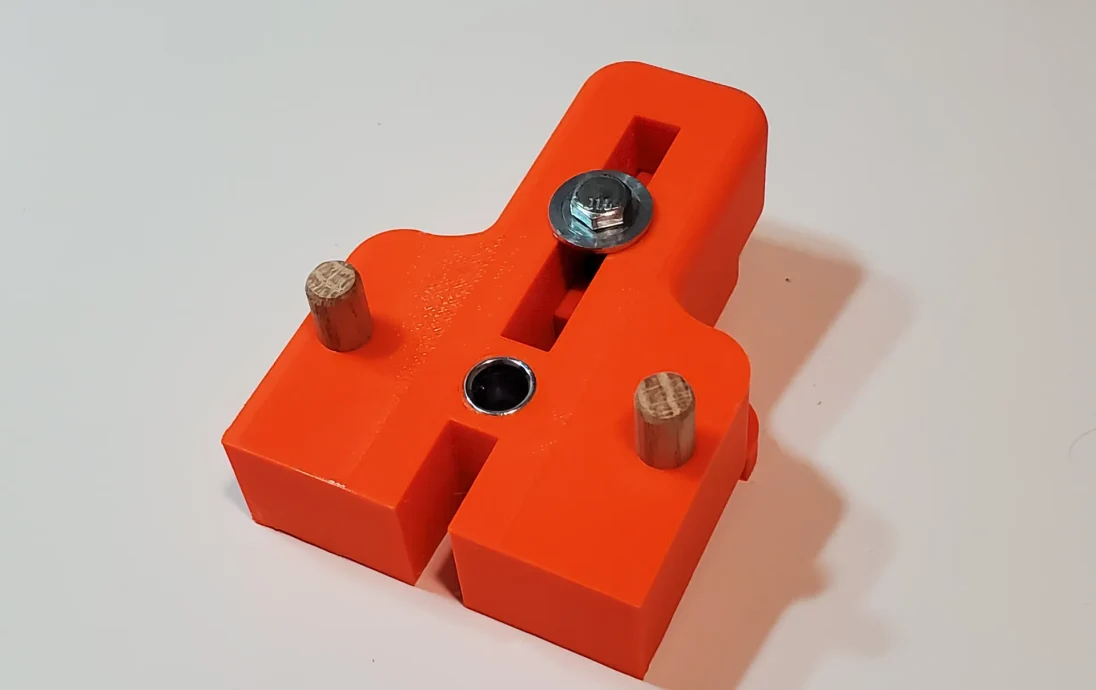

Я думаю, что монтажное оборудование, которое я подобрал для него, представляло собой комбинацию болтов и гайок 10-24 (или 32 по вашему выбору) длиной 1,25 дюйма с установочной шайбой на верхней стороне, чтобы головка болта не попадала в паз.

Распечатать инструкции

Я бы порекомендовал использовать нить с более высокой температурой, поскольку сверло в конечном итоге вытянет втулку, как только трение все нагреет.

Прилагаемый файл gcode отлично показал себя при использовании оранжевого Prusament PETG с хорошей плотной посадкой на проставки с внешним диаметром 1/5 дюйма. Я решил разрезать файл с включенной функцией глажения. Хотя это не добавляет функциональности, зато делает его очень красивым сразу после печатной платформы.
