Улучшенная система сбора пыли от ленточной пилы. King Industrial (2 части, магнитный)

Сбор пыли — сложная задача для любой ленточной пилы.

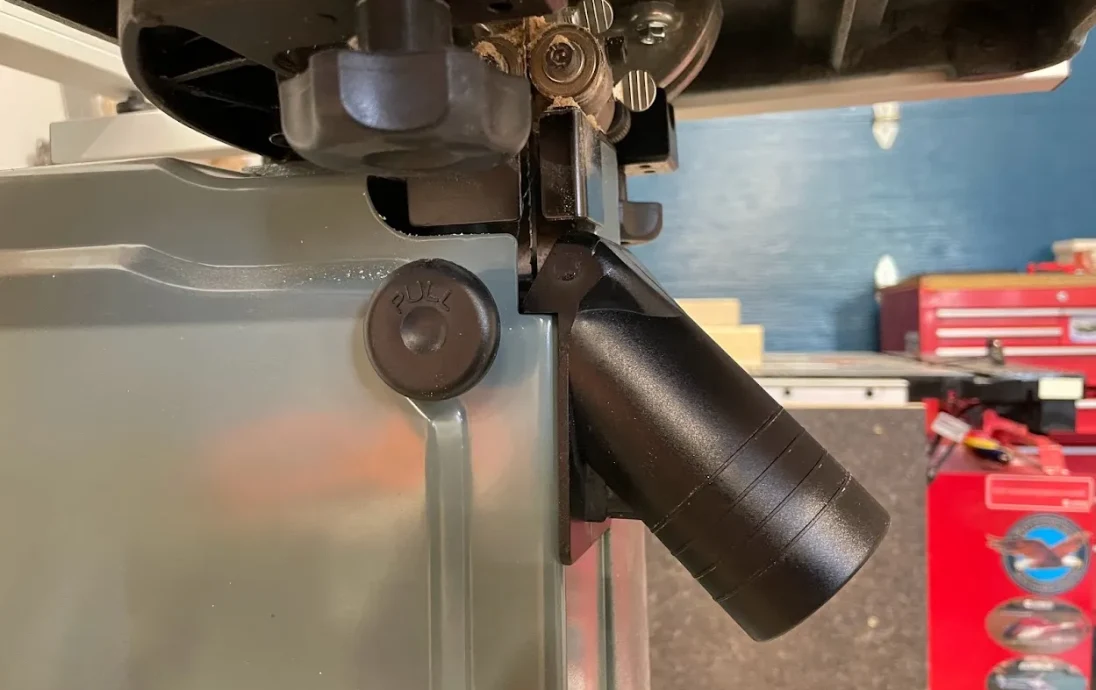

У меня King Industrial KC-1433FXR, и он имел очень неэффективное и по сути бесполезное решение для сбора пыли, поэтому я придумал этот канал для сбора пыли, состоящий из двух частей, который скрепляется магнитами.

В нем используются те же точки крепления и оборудование, что и в оригинальной трубке для сбора пыли.

Верхнюю часть можно снять за считанные секунды, чтобы получить доступ к регулировкам лезвия и открыть нижн��ю дверцу без необходимости снимать всю систему сбора пыли.

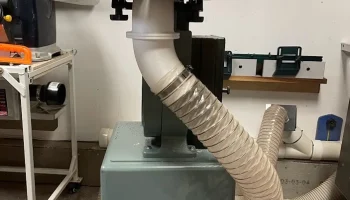

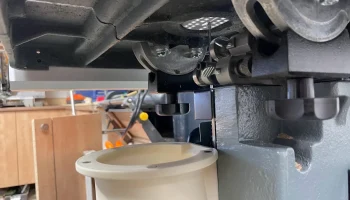

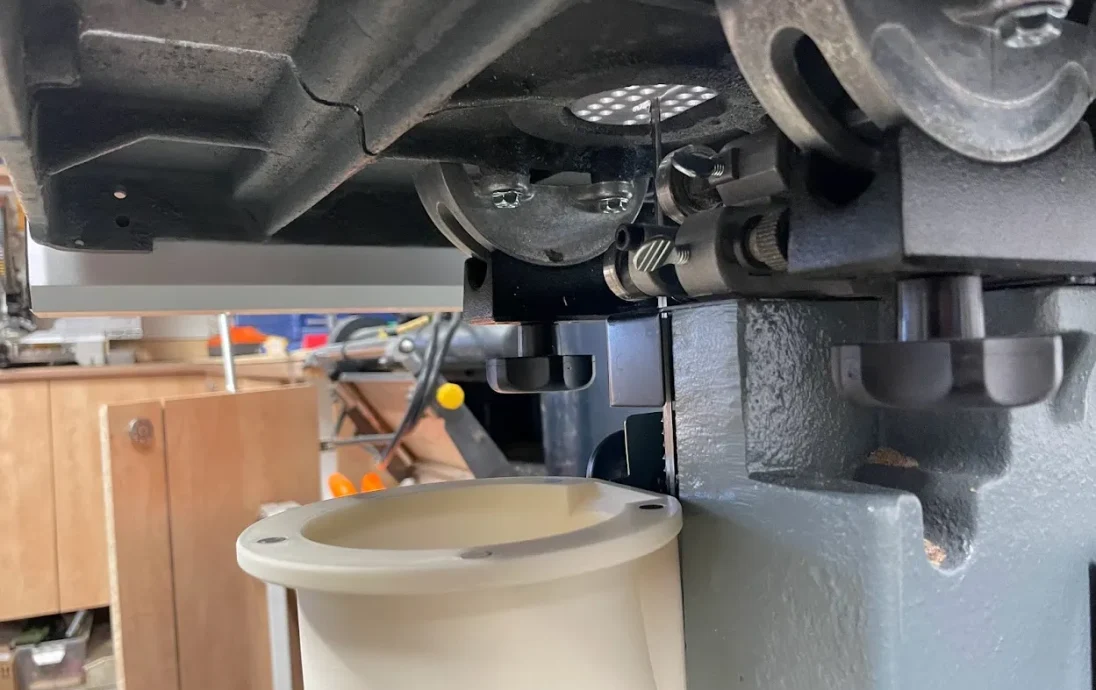

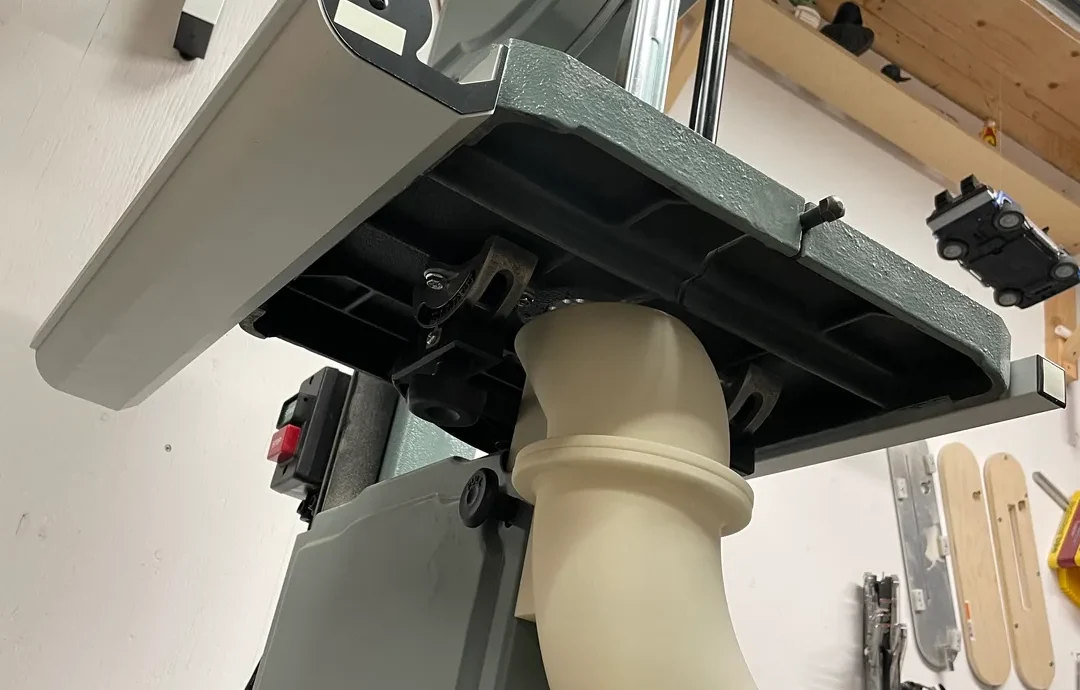

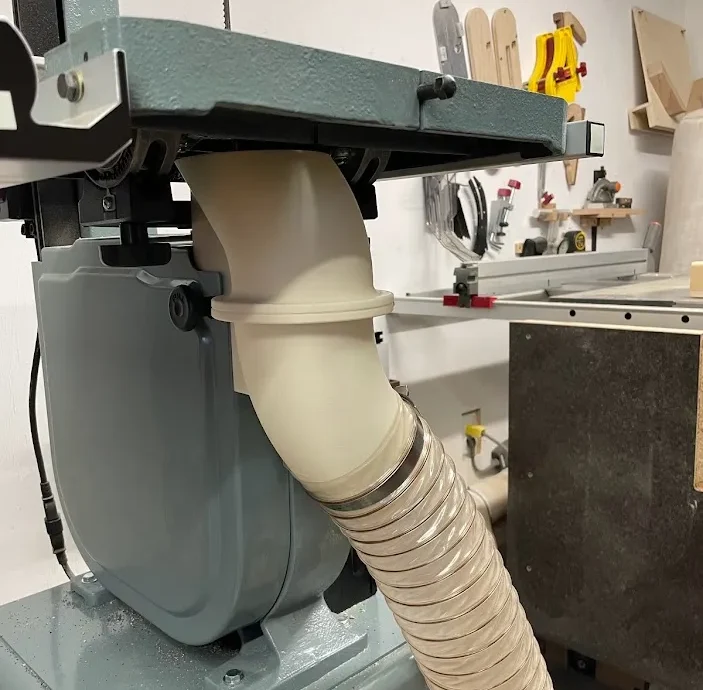

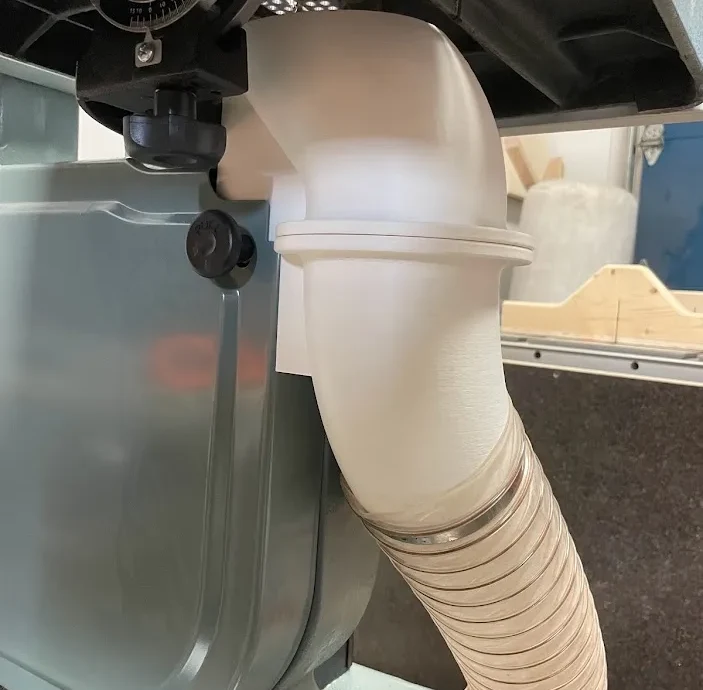

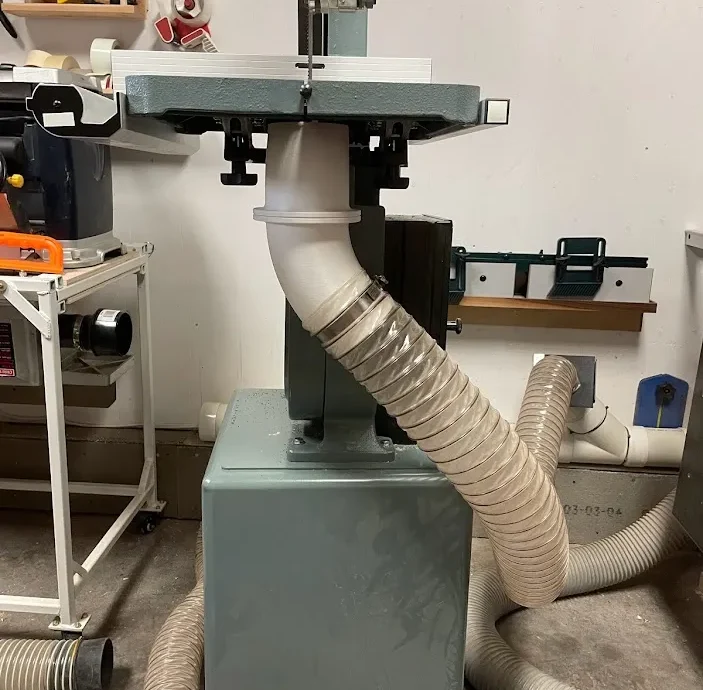

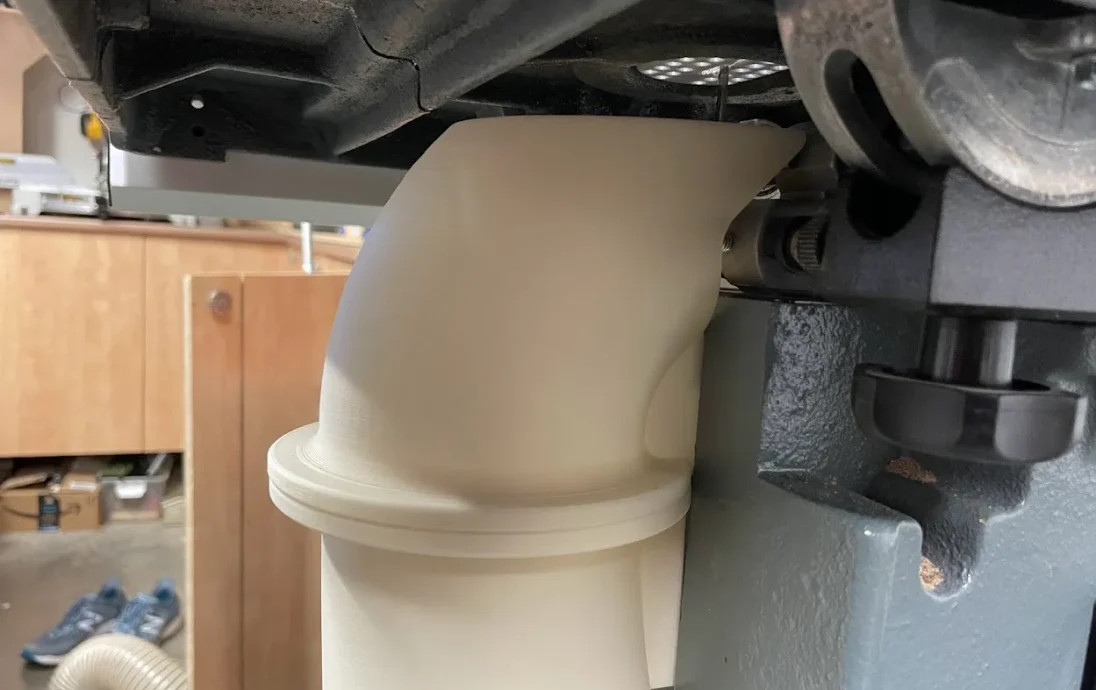

Система предназначена для сбора пыли прямо под столом и как можно ближе к лезвию, и я должен сказать, что она работает ОЧЕНЬ ХОРОШО! Я имею ОГРОМНУЮ разницу по сравнению со стандартным сбором пыли.

Я считаю, что она также подойдет к пилам Grizzly (G0555), поскольку по сути это одна и та же пила с разным брендом. Возможно, вам придется просверлить пару отверстий сбоку нижней дверцы, поскольку я не верю, что пилы Grizzly изначально оснащены пылесборником.

Печать

Я рекомендую распечатать их в режиме «Черновик». (просто для экономии времени)

Никаких поддержек, ничего особенного.

Сборка

Требуется деталь

кол-во: 10 круглых магнитов 8x3 мм.
кол-во 2 вставки для термофиксации M6 (не обязательно)

Я решил использовать оригинальные винты, прилагаемые к пиле, и установил 2 термофиксированные вставки M6 в нижнюю часть для установки на нижнюю дверцу пилы. Вы также можете использовать более длинные винты/болты, пропустить их через печатную деталь и закрепить гайками. не так чисто, но должно работать.

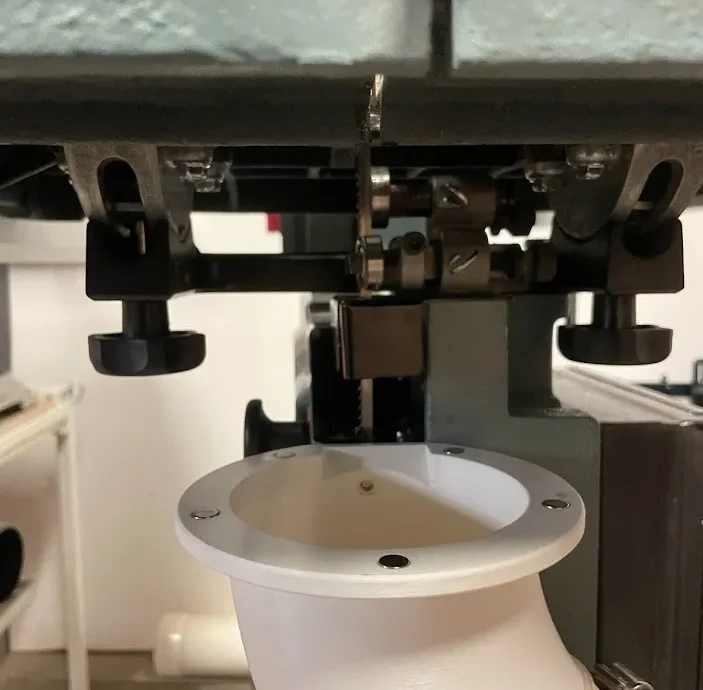

Вам понадобится 10 круглых магнитов размером 8х3 мм (по 5 на каждую половину). Эпоксидный клей или клей CA отлично подходят для их склеивания.

В верхней части имеется зазор для нижней дверной ручки, но вам, возможно, придется немного отрегулировать положение ручки, чтобы она подошла правильно.

если все отрегулировано правильно, верхняя часть должна вставиться правильно, а магниты должны без проблем защелкнуться.

Версии

Существует только 1 версия верхней части и 3 версии нижней части в зависимости от предпочтений.

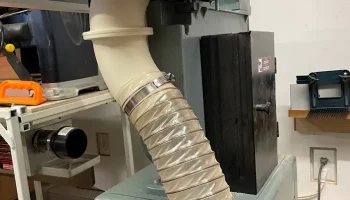

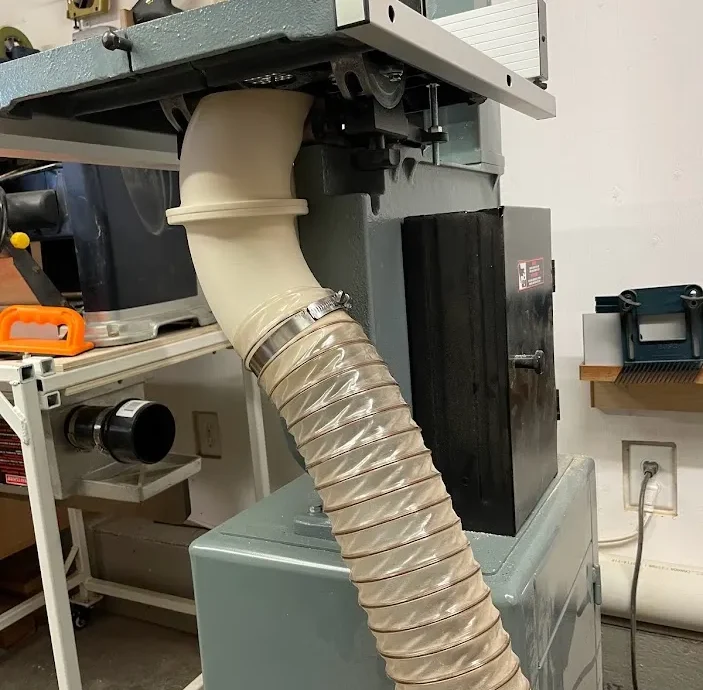

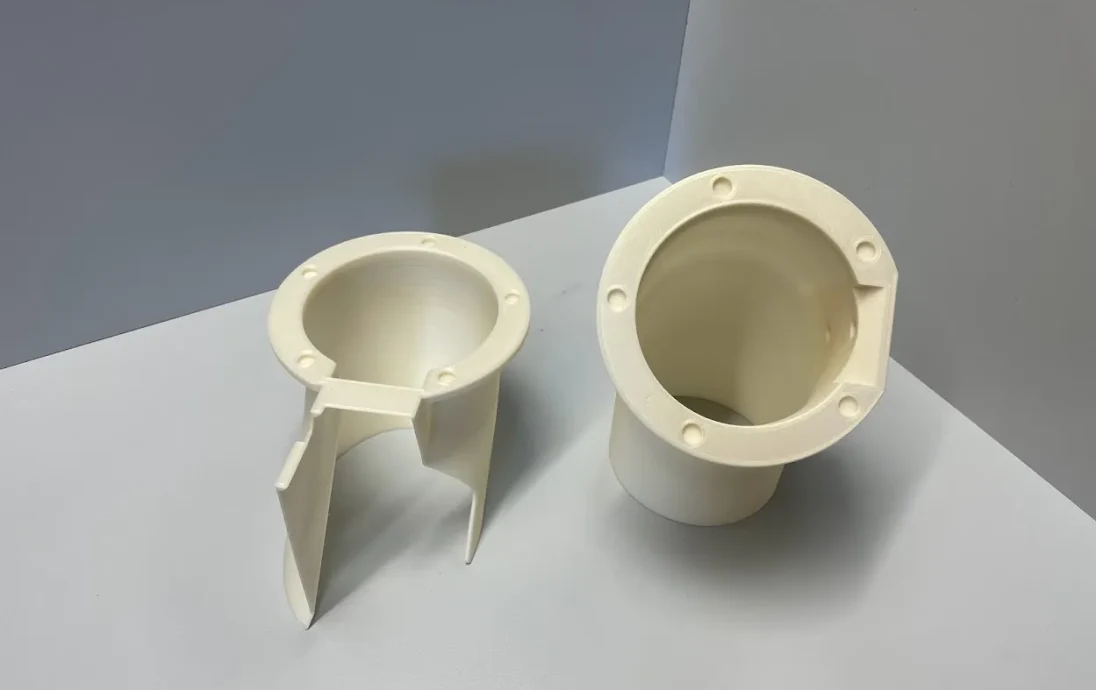

Существует 2 версии, предназначенные для 4-дюймового пылесборного шланга. 1 расположен под углом к ​​задней части пилы, а другой — к передней части пилы.

Я также сделал версию, предназначенную для 2,5-дюймового шланга пылесоса, потому что подумал, что это может быть полезно для тех, у кого ��ет подходящего пылесборника. Должен сказать, что я не распечатывал эту версию и был бы признателен за отзывы о подгонке шланга.

Надеюсь, это поможет сократить время уборки в некоторых магазинах, как и в моем.
