F-образный зажим/клеевой зажим

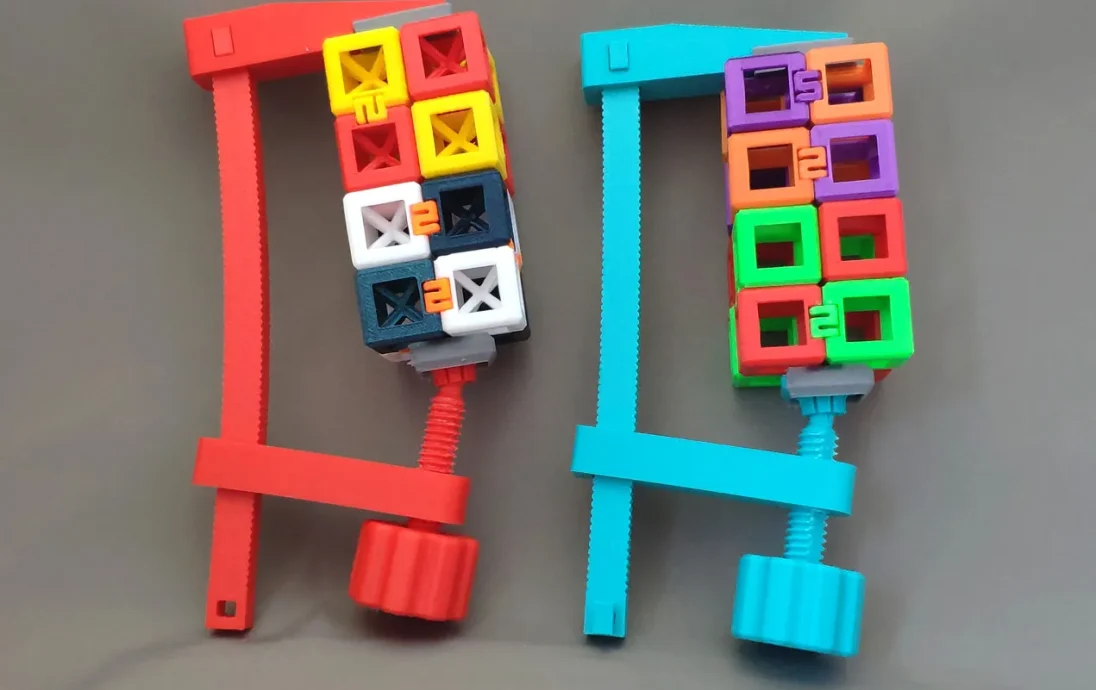

Вдохновленная традиционными f-образными зажимами, это полностью версия для 3D-печати. Вы можете использовать его, например, для скрепления деталей после их склеивания.

Распечатать инструкции
Используйте 6 или более стен и 25% заполнения для центральной перекладины и винта. Используйте 4 стены и свой обычный процент заполнения для верхнего и нижнего зажима. Другие части можно распеч��тать с настройками по умолчанию.

Вы хотите, чтобы он был максимально жестким (особенно центральный стержень), поэтому я рекомендую PLA вместо PETG из-за более высокой жесткости PLA.

TopCap и ScrewTopCap могут быть дополнительно напечатаны из ТПУ. Если вы этого не хотите, вы также можете полностью исключить ScrewTopCap.

Я добавил две разные длины для перекладины. Версия длиной 16 см позволяет зажимать предметы длиной до 11 см. А с версией 22см до 17см. При желании могу добавить другую длину.

Пластиковый зажим никогда не будет таким жестким, как металлический, и этот зажим немного прогнется, если приложить достаточное усилие. Я считаю, что этого достаточно, чтобы скрепить некоторые напечатанные на 3D-принтере детали для склейки.

Сборка
Сборка проста и должна говорить сама за себя. Никаких дополнительных инструментов вам не понадобится, но, возможно, вы захотите нанести немного клея на крышку завинчивающейся ручки, чтобы она не расшаталась.

В первый раз резьба может быть немного тугой, но после полного вкручивания и выкручивания один или два раза она будет работать лучше.

Если вам нравятся каркасные кубики-фиджеткубы, вы можете найти их здесь.
