Корпус Meshtastic Vehicle Utility Node

Это водонепроницаемый компактный корпус, предназначенный для базовых плат RAK Wireless (RAK19007 и RAK19003). Используйте его в автомобиле, под карнизом крыши или в ситуациях быстрого развертывания.

----------------------

Купите его уже собранным и готовым к работе: https://www.etsy.com/listing/1400752074/meshtastic-vehicle-utility-node-off-grid.

----------------------

ОБНОВЛЕНИЯ

04.11.2024: добавлен новый вариант корпуса Dual SMA для вставок Amazon.

----------------------

Детали, используемые для этого корпуса, в основном те же, что и для моей солнечной базовой станции мощностью 3 Вт.

Размер
Высота: 35 мм
Ширина: 94 мм (124 мм, включая крепления)
Длина: 120 мм (128 мм, включая крылья переключателя. Антенный разъем и кабельный ввод увеличивают длин��)

Входная мощность

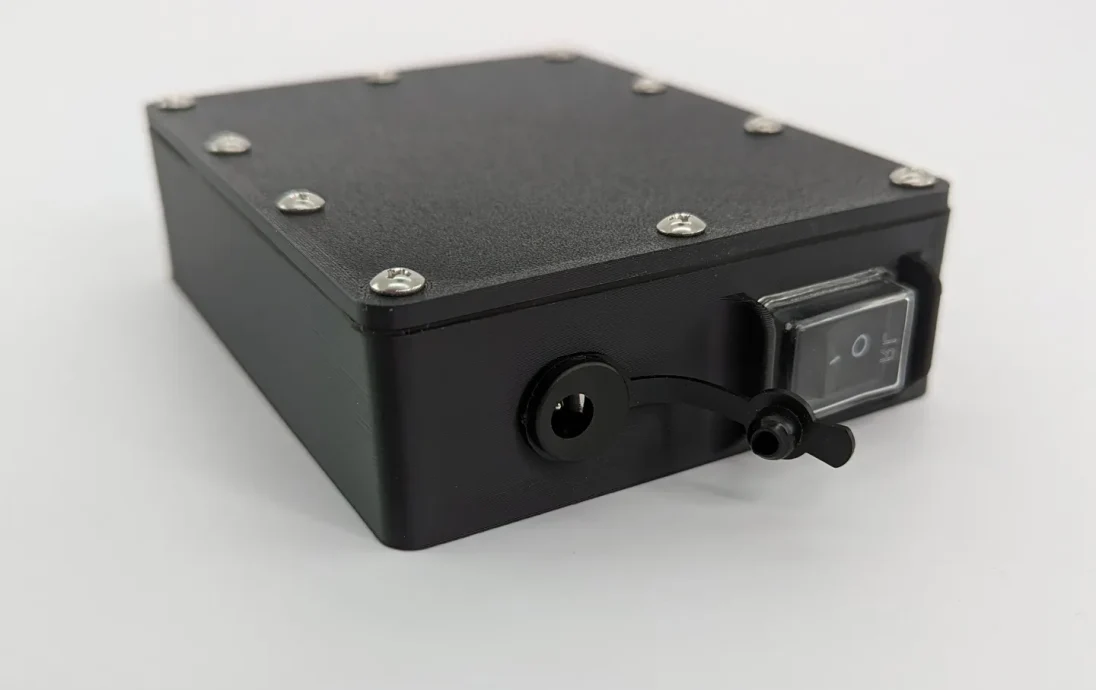

Корпус поддерживает два метода ввода питания: кабельный ввод PG7 или цилиндрический разъем. Отверстие для ввода питания составляет 12 мм. Питание сначала подается через коммутатор, а затем на RAK19004.

Антенный разъем

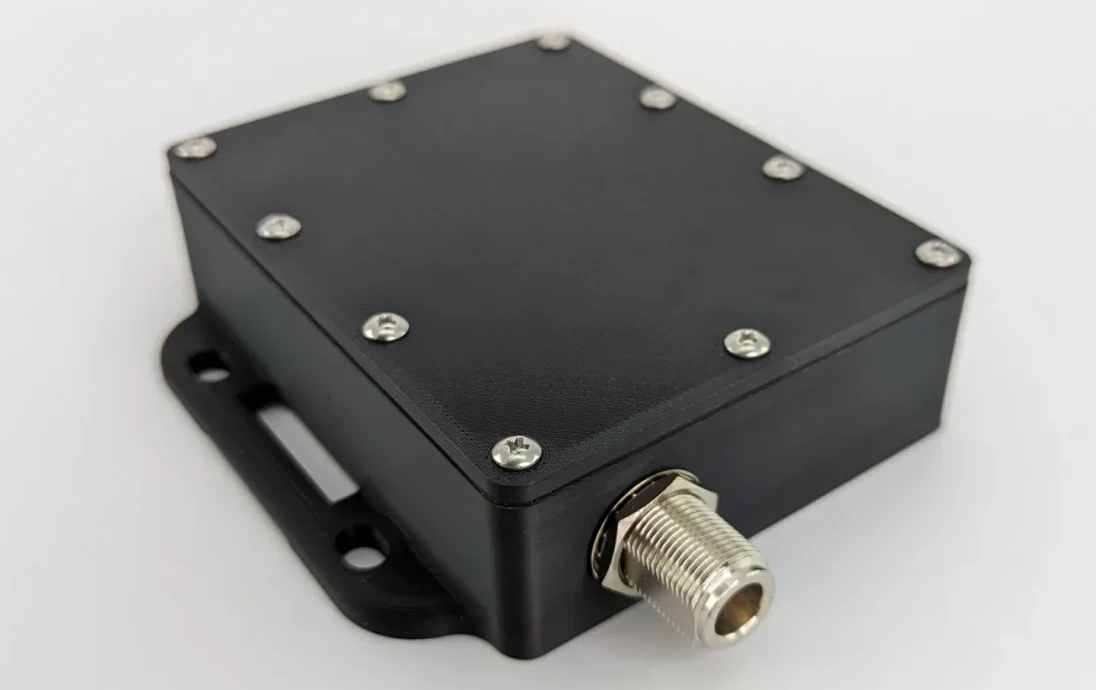

Используйте разъем U.FL антенны типа SMA или N для монтажа на панели. Отверстие для антенного разъема составляет 16 мм.

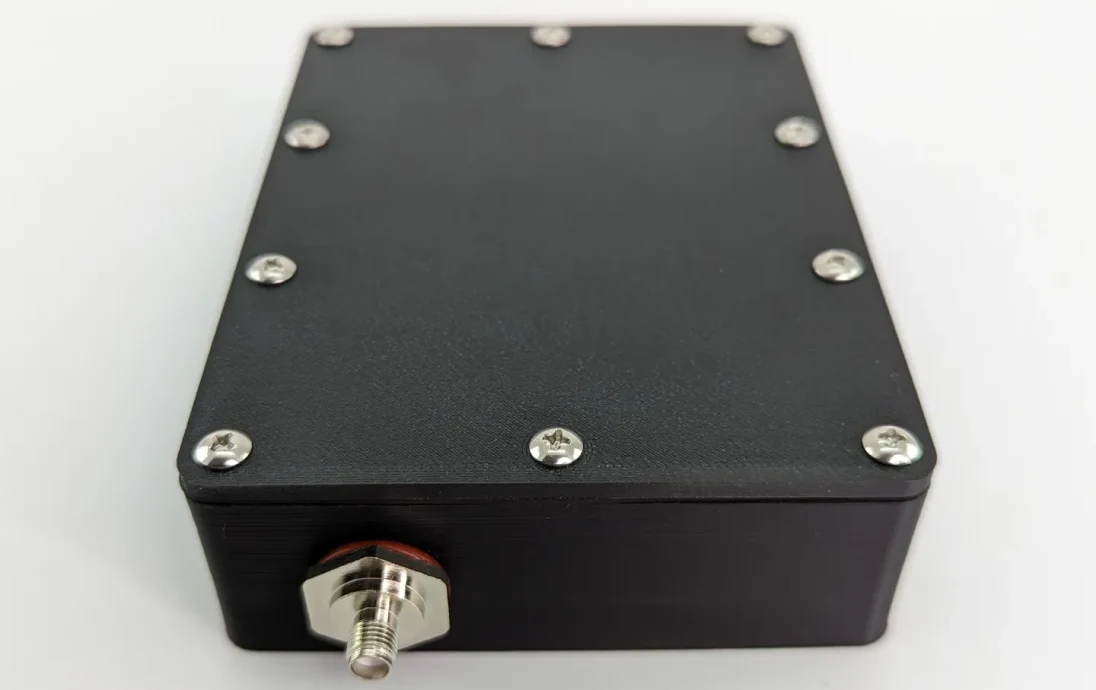

Обновление: я добавил версию корпуса с двумя портами SMA. Один для LoRa и один для GPS. Теперь у вас может быть внешняя GPS-антенна.

Батарея

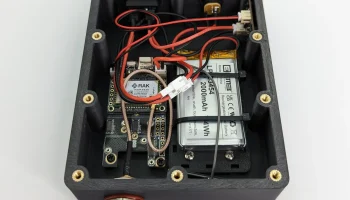

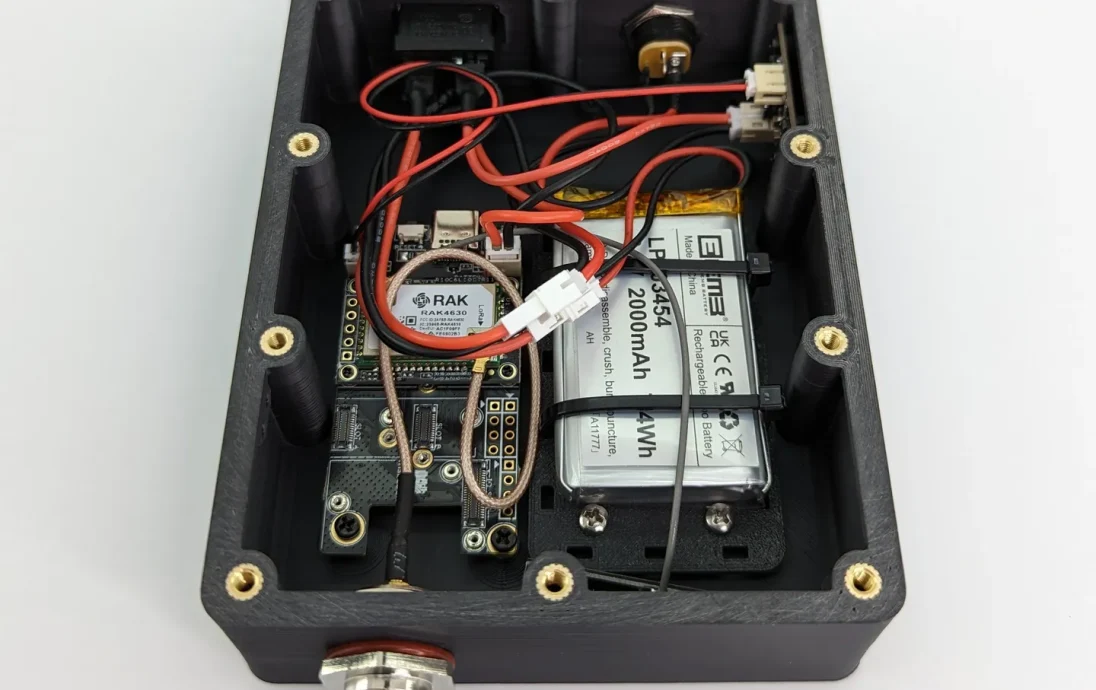

Существует два варианта аккумулятора: держатель аккумулятора 2P 18650 или салазки для аккумулятора. С помощью сала��ок для аккумулятора вы можете прикрепить к корпусу аккумулятор любого типа. С двумя установленными батареями 18650 емкостью 3500 мАч этот узел может работать в течение месяца без GPS (или когда GPS отключен).

Прокладка

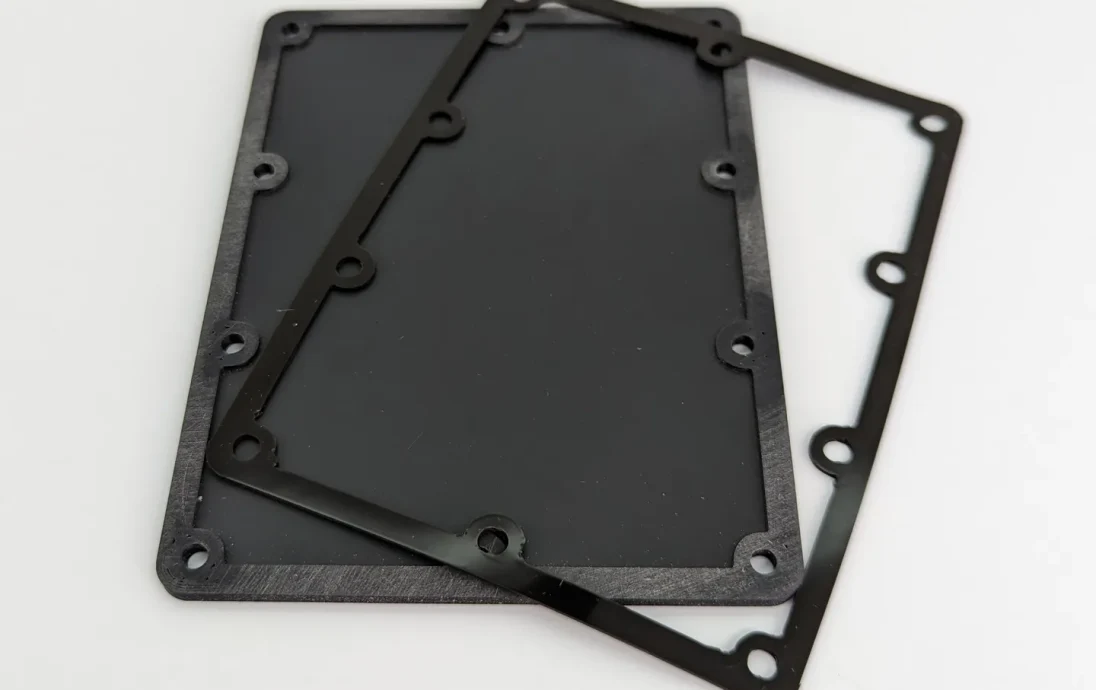

Если вы распечатаете корпус из нити ASA и установите прокладку, это устройство станет водонепроницаемым. Не является водонепроницаемым, но выдерживает легкие брызги и влагу. Прокладка вырезана из листа силиконовой резины толщиной 1/25 дюйма с помощью станка Cricut (или любого аналогичного инструмента). Используйте прилагаемый файл SVG и установите ширину и высоту 3,70 x 4,724 дюйма (120 x 94 мм, но лучше подойдет размер 119 x 93 мм). Вам понадобится лезвие Deep Point с «большим» давлением. Я смог разрезать прокладку за один проход, используя магнитный лист. Предварительная настройка 0,5 мм (перед резкой снимите пластиковое защитное покрытие с силиконового листа, иначе он не прорежется насквозь).

Вы также можете связаться со мной на Etsy, и я продам вам прокладку.

Силовой модуль
RAK Wireless RAK19004 — это модуль «Зеленая энергия». Он имеет входное напряжение от 2 В до 36 В и выходное напряжение 5 В. Он имеет схему понижения/повышения, поэтому даже если напряжение питания ниже 5 В, оно будет повышаться. Я обнаружил, что это работает очень хорош��.

Переключатель
Переключатель подключается между аккумулятором и базовой платой RAK И между входом питания и модулем питания. Это позволит вам полностью отключить питание платы RAK. Это важно, поскольку вы можете заменить антенну, когда устройство выключено.

Монтаж крыльев

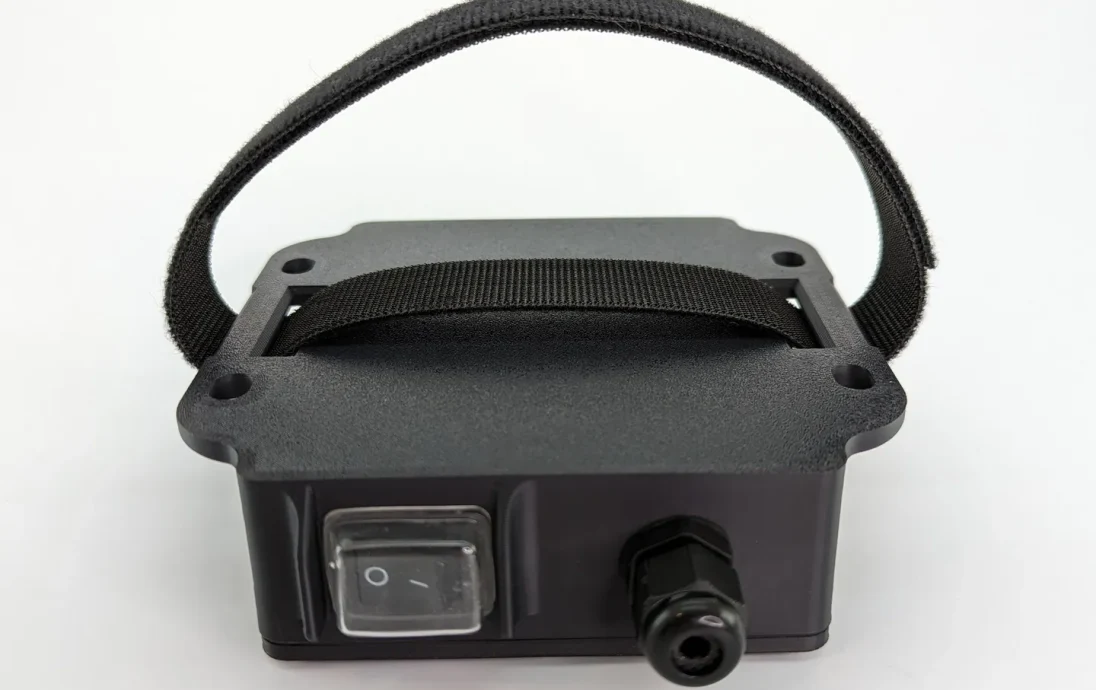

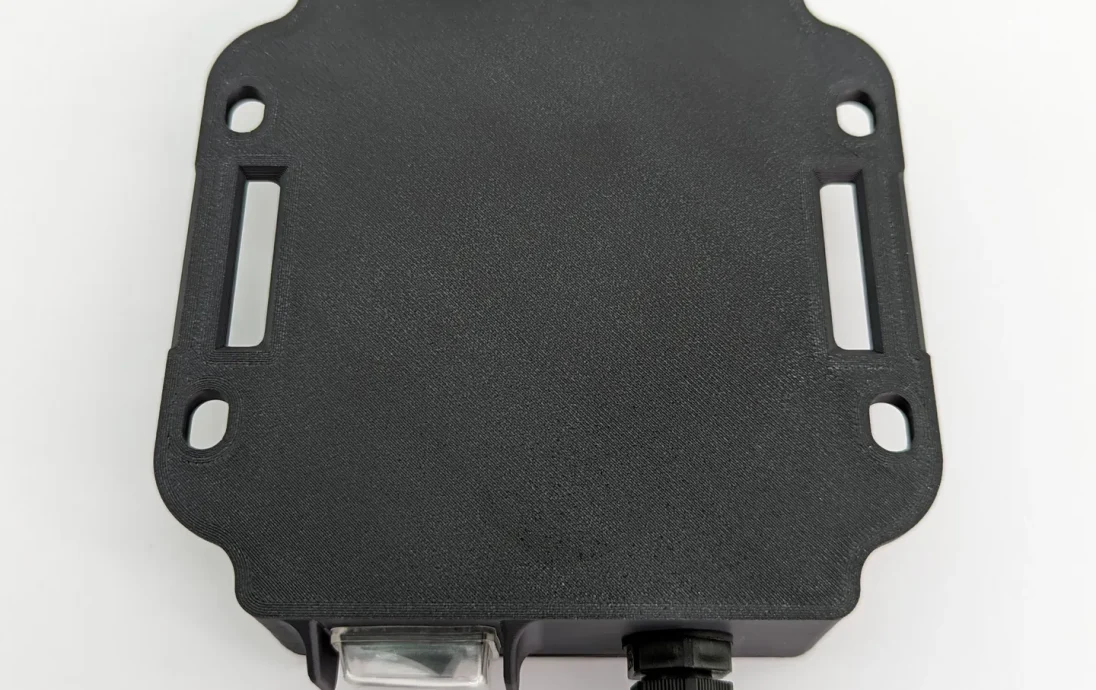

Монтажные крылья пригодятся, если вы хотите прикрепить устройство к чему-либо, привязать его застежкой-липучкой или использовать U-образные болты, чтобы прикрепить его к опоре. Вариант без крыльев более компактен.

Резьбовые вставки — Amazon или AliExpress
Единственная разница между этими версиями — размер отверстия для нагреваемых вставок. Вставки «Amazon» хороши тем, что их можно быстро получить (они же используются для моей солнечной базовой станции мощностью 3 Вт). Хотя они дороже. Если вы можете дождаться доставки, вставки AliExpress работают так же хорошо и стоят намного дешевле.

РАК19007 или РАК19003
Этот корпус поддерживает любую из этих базовых плат. Если вы хотите использовать RAK19003, распечатайте также «Салазки от RAK19007 до RAK19003».

GPS

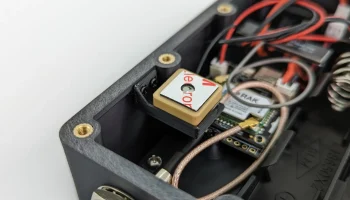

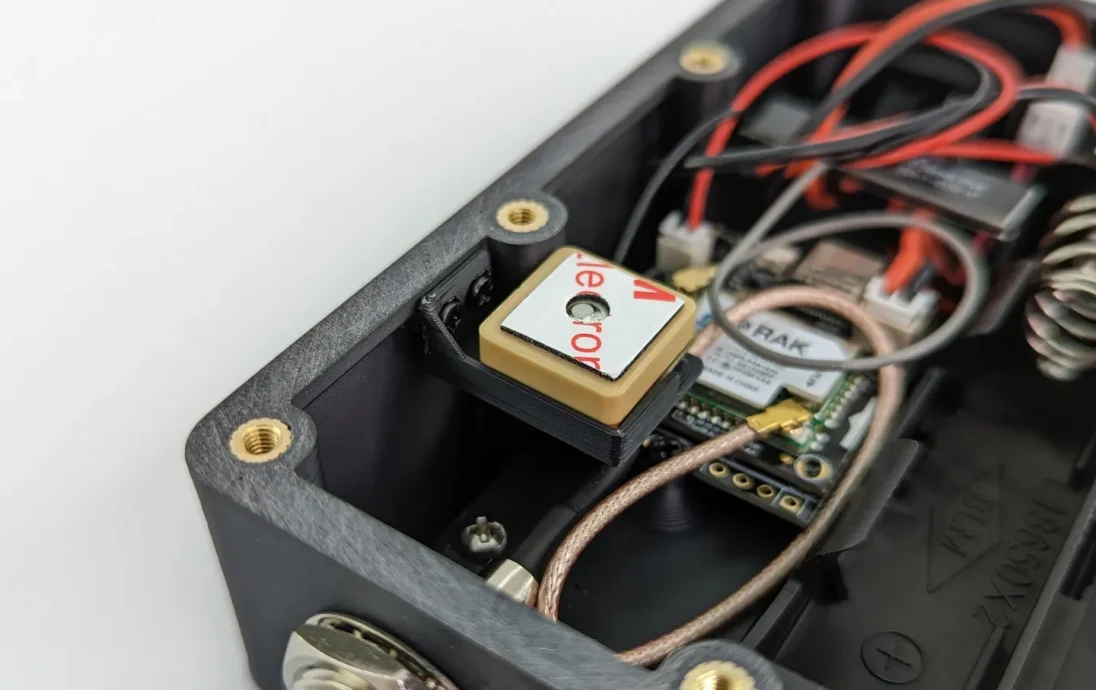

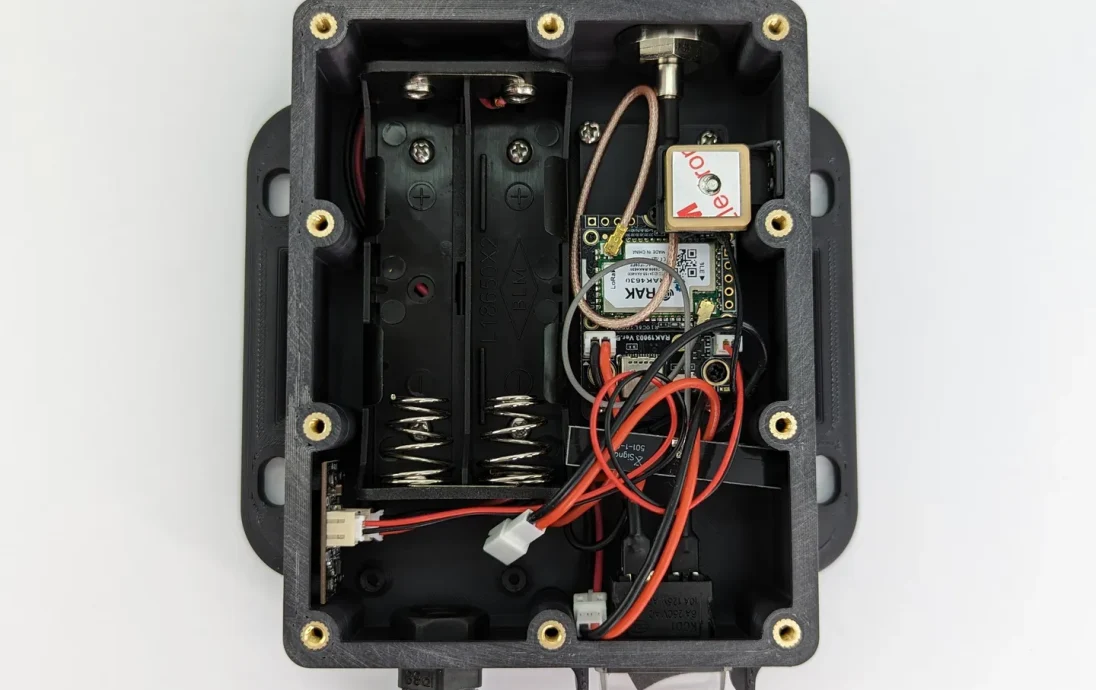

Вы можете установить модуль RAK GPS на любую базовую плату. Имеется зазор для установки на нижней или верхней части базовых плат. Распечатайте «GPS-кронштейн», чтобы расположить антенну вверх (как показано на рисунке). Чтобы приклеить модуль к кронштейну, я использовал двусторонний скотч. Вы также можете использовать небольшую резинку или стяжку-молнию.

Нить
Я использую нить PolyMaker ASA исключительно потому, что она водонепроницаема, устойчива к ультрафиолетовому излучению и термостойка. Высокая термостойкость означает, что вы можете безопасно разместить его в
