Корпус H1+ для heltec v3 + GPS

📁 Корпус H1+ для heltec v3 + GPS
📐 STL
🪵 PLA
❤️ Ставь лайк, если понравилось!

Этот корпус H1+ представляет собой ремикс оригинального дизайна корпуса H1 от muzi.works и переработан для того, чтобы, как следует из названия, в нем можно было разместить более совершенную сборку на базе платы Heltec V3 LoRa по сравнению с той, которую поддерживает оригинальный корпус H1:
— Увеличен общий размер корпуса для размещения более емких (и, следовательно, более крупных) аккумуляторов до 10 мм x 35 мм x 65 мм (MakerFocus 3,7 В 3000 мАч) для увеличения времени автономной работы
— Поддержка более крупных и мощных антенн диаметром до 15 мм в основании, а также полный всенаправленный изгиб для гнущихся антенн (например, DIYmall 5DBi LoRa Antenna)
— Дополнительное пространство для установки небольшого GPS-модуля (например, HGLRC M100 Mini GPS).

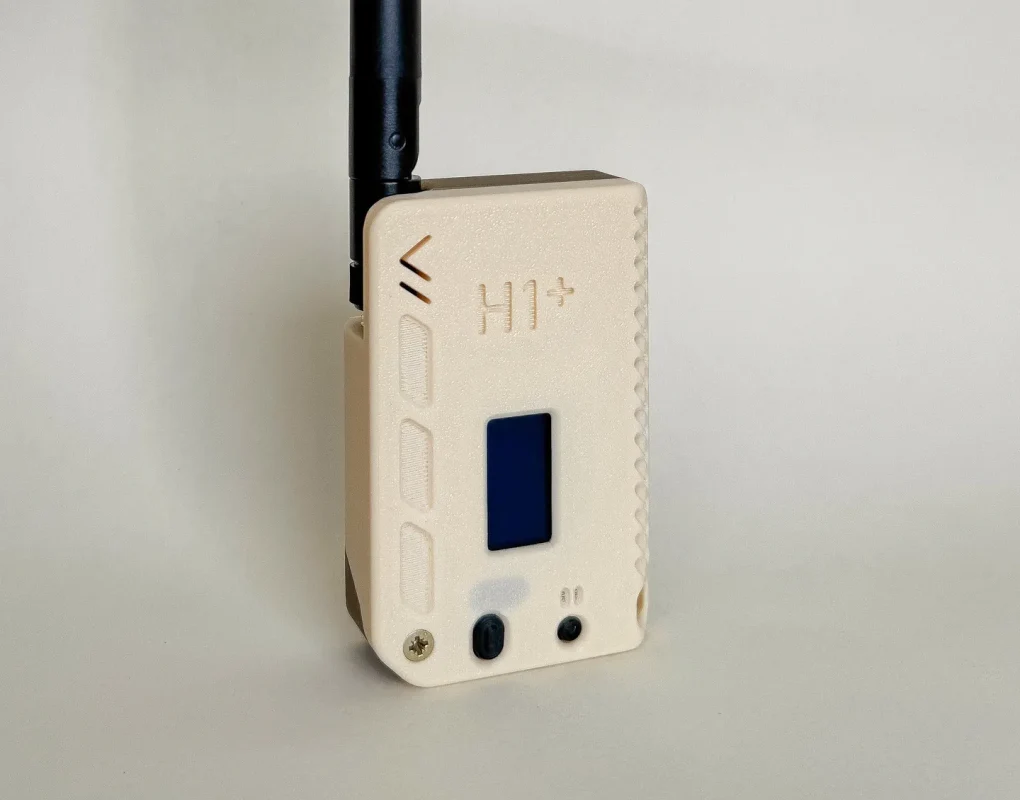

— Надпись H1+ на передней панели корпуса в качестве дополнительной детали для придания уникального вида

Рекомендуется печатать матовым материалом, чтобы обеспечить большее сцепление.
Вставьте отверстие M3x0.5 на задней панели корпуса, стараясь не проткнуть торцевую поверхность в конце отверстия.

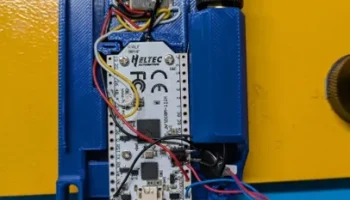

Установите кнопки, плату, SMA Pigtail и защелкните 2 половинки корпуса вместе.
Закрепите винтом M3x12 мм, чтобы получить прочный корпус.

Подходит для:
— Аккумулятор размером до 10 мм x 35 мм x 65 мм (MakerFocus 3,7 В 3000 мАч).
— Пигтейл U.FL к SMA (не менее) длиной 10 см.
— Антенна SMA диаметром до 15 мм в основании на ваш выбор
— Небольшой GPS-модуль, а именно HGLRC M100 Mini GPS

Рекомендуемый аккумулятор:
MakerFocus 3,7V 3000mAh LiPo JST 1.25

Рекомендуемая антенна:
DIYmall 5DBi всенаправленная LoRa-антенна

Рекомендуемый GPS-модуль:
HGLRC M100 Mini GPS

Размеры:
— 57,4 мм x 85,6 мм x 23,8 мм [2,26 дюйма x 3,37 дюйма x 0,94 дюйма]
— 48 г [1,69 унции]

Отказ от ответственности:
Этот дизайн корпуса никак не связан с muzi.works и MUZI WORKS LLC. Единственное отношение к muzi.works и MUZI WORKS LLC обусловлено ремиксным характером вышеупомянутого дизайна.

Meshtastic® является зарегистрированной торговой маркой Meshtastic LLC. Программные компоненты Meshtastic выпускаются под различными лицензиями, подробности см. на GitHub. Никаких гарантий не предоставляется — используйте на свой страх и риск.
