Корпус для Meshtastic Heltec T114 и батареи 18650

📁 Корпус для Meshtastic Heltec T114 и батареи 18650
📐 STL
🪵 PLA, PETG
❤️ Ставь лайк, если понравилось!

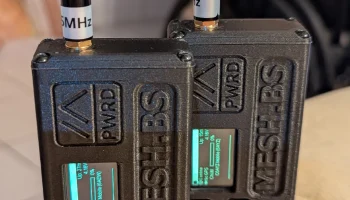

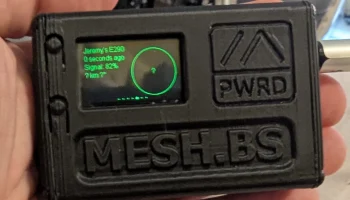

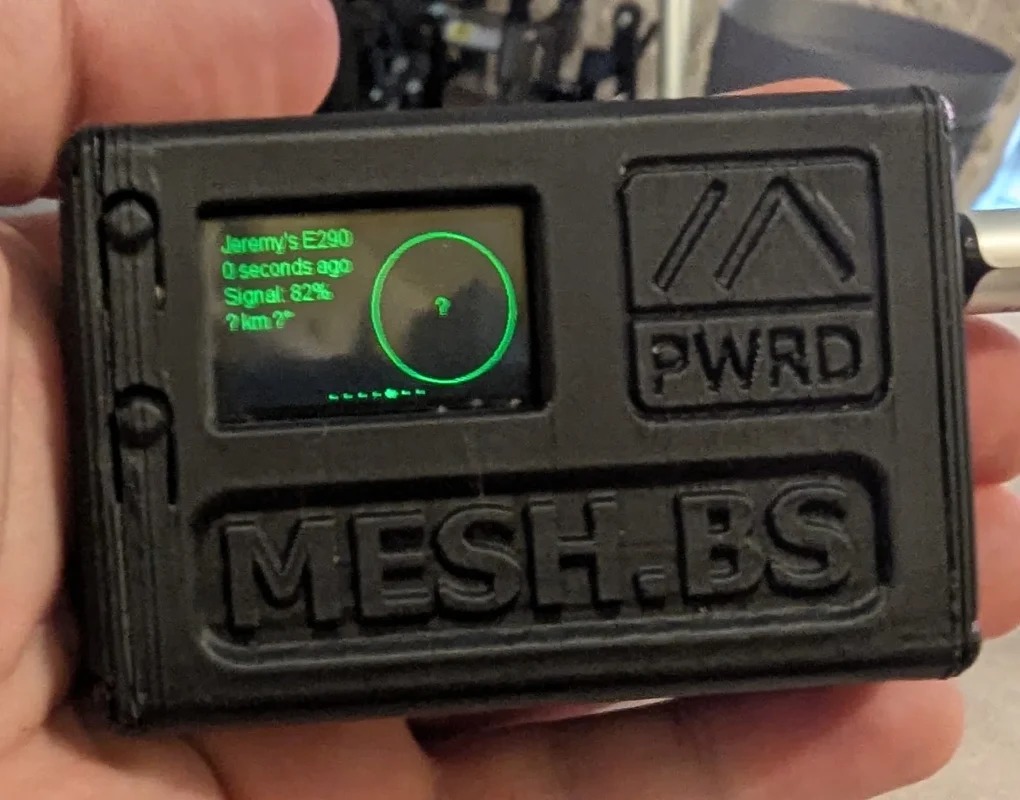

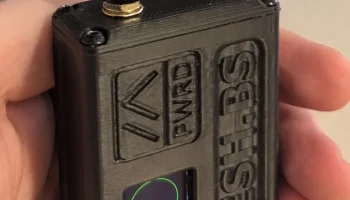

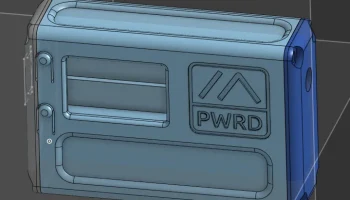

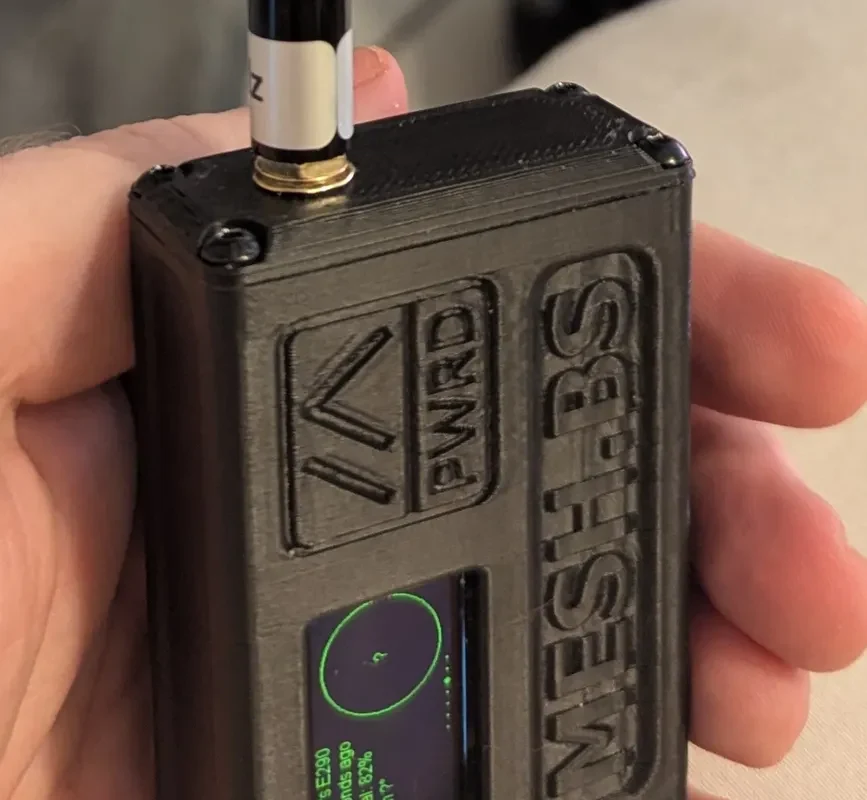

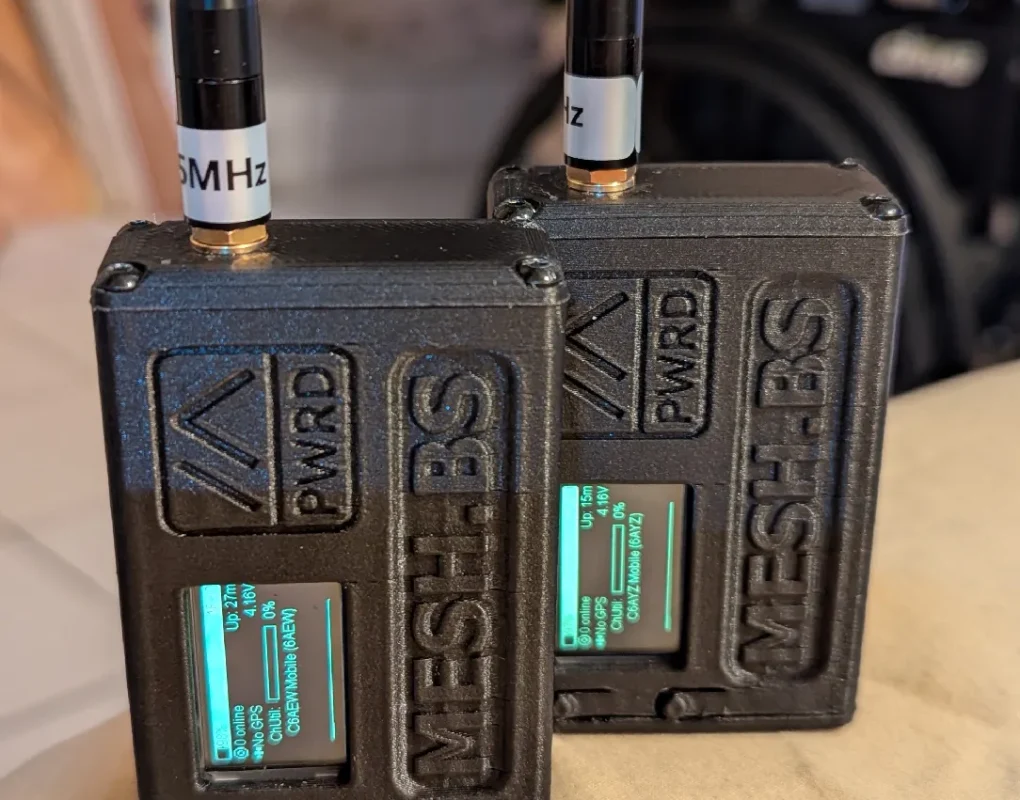

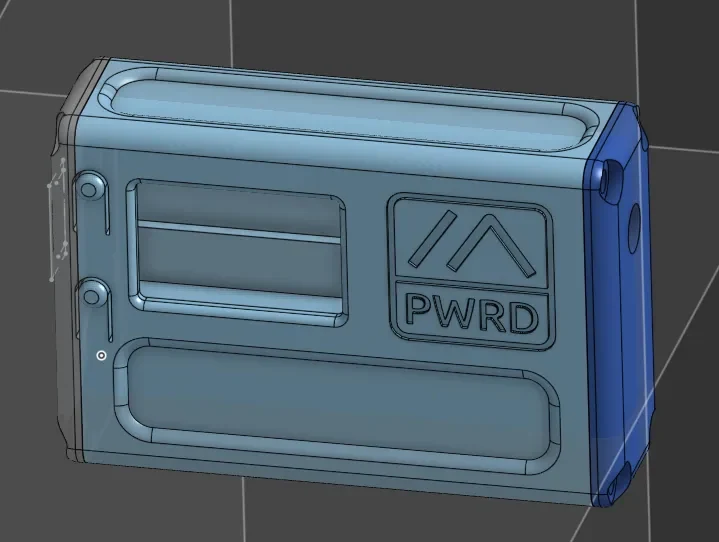

Простой мобильный/карманный корпус для платы Heltec T114 с батареей 18650. В большинстве моделей батарея размещается за платой, что приводит к громоздкости корпуса. Этот корпус максимально компактен. Сборка осуществляется с помощью восьми вставных бобышек с резьбой M3 и винтов. Имеется место для разъема SMA, но его можно модифицировать для использования внутренней антенны.

Он функционален в том виде, в котором есть, но можно внести несколько улучшений. Отверстия M3 в торцевых пластинах можно сделать немного больше, чтобы обеспечить некоторый допуск. Их также можно сделать толще, чтобы скрыть головки винтов SHCS. Я планирую доработать его, добавив какую-то текстуру/особенности, исключительно для эстетики.

Размеры довольно точные, поэтому вам понадобится хорошо откалиброванный принтер, чтобы все правильно подошло. Я настроил свой профиль печати с помощью Califlower и смог собрать все, и все подошло, но оно плотно прилегает (по замыслу).

Никаких опор не требуется, просто поместите все на платформу и дайте распечататься. Я использую высоту слоя 0,16, но 0,24 тоже подойдет.

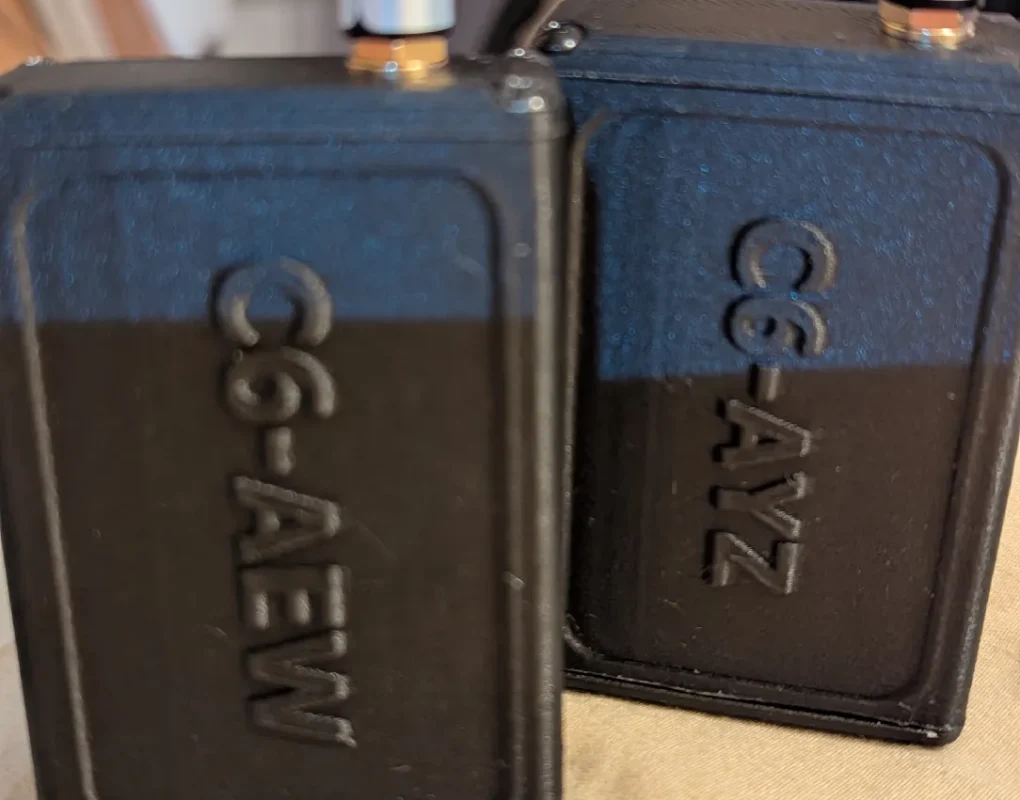

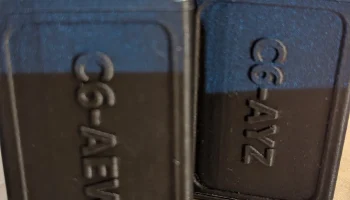

Я создал прототип из PLA, и он работает нормально, но для повседневного использования я использую PETG-CF, который прочен и имеет приятную матовую поверхность. Для работы кнопок нужен филамент с небольшой гибкостью.
