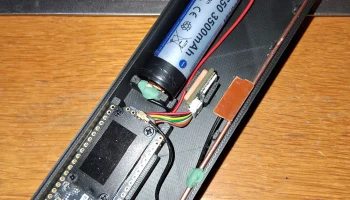

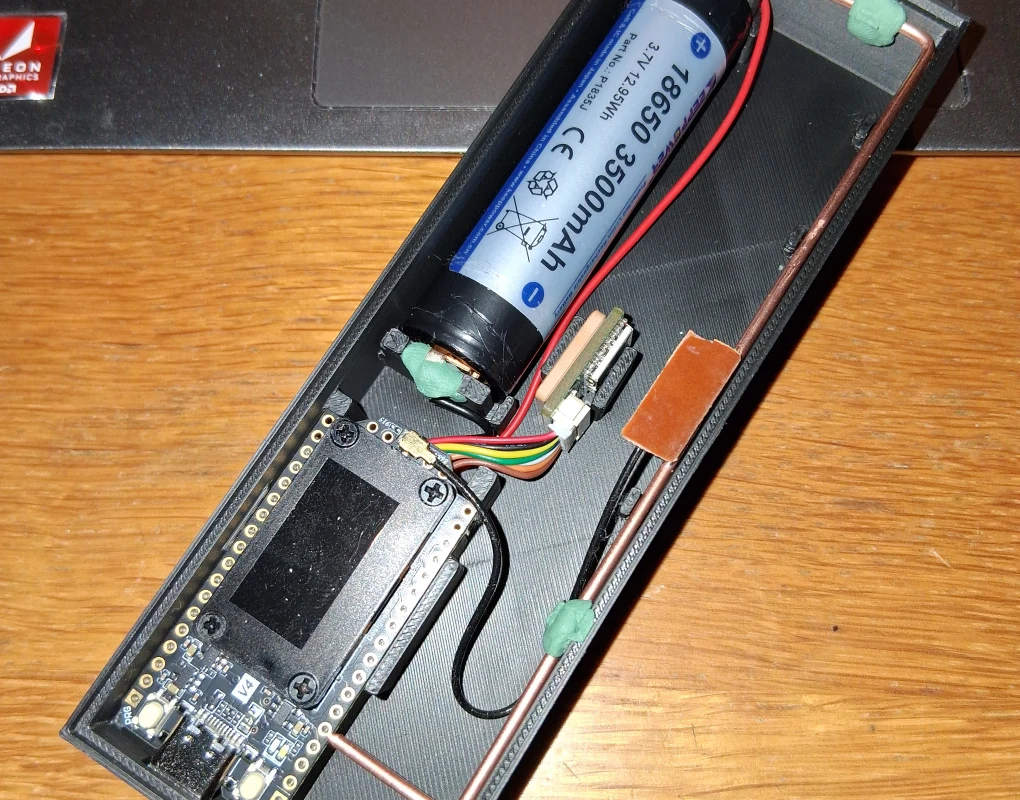

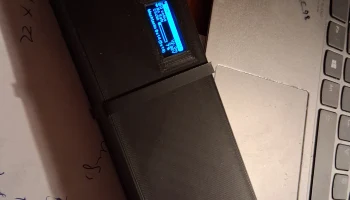

Корпус для Heltec V4 с GPS, батареей 18650, платой зарядки и внутренней дипольной антенной. Диполь является управляемым элементом направленной антенны Moxon.

Коробка рассчитана на следующие размеры: провод 1,8 мм, длина (от центра изогнутой части провода до другого конца) 123 мм. Изогнутые части (от конца до центра более длинного провода) 15 мм.

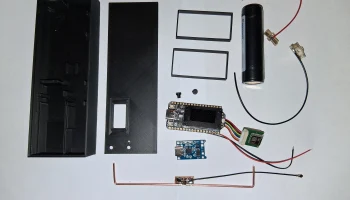

Зарядная плата типа 4056. Все необходимое (провод, контакты и т. д.) можно увидеть на одной из фотографий. Зеленая масса, видимая в коробке, — это очиститель для печатных машинок. Клейкая резинка, которую можно удалить с большинства поверхностей, не оставляя следов (тот же материал, что и «Pritt Hafties»).

Диполь имеет пигтейл с разъемом Ipex. Я полностью собрал коробку, а затем измерил и обрезал диполь В КОРОБКЕ с помощью NanoVNA (возможно, укоротив изогнутые концы провода).
Этот внутренний диполь был выбран, потому что он короче, чем разумная внешняя антенна, и защищен от физических воздействий (перегибов).

Размеры диполя подходят только для меня. Возможно, вы строите лучше или хуже, чем я, и поэтому значения не совпадают. Поэтому обязательно измерьте и обрежьте антенну В КОРОБКЕ с помощью электронных приборов.

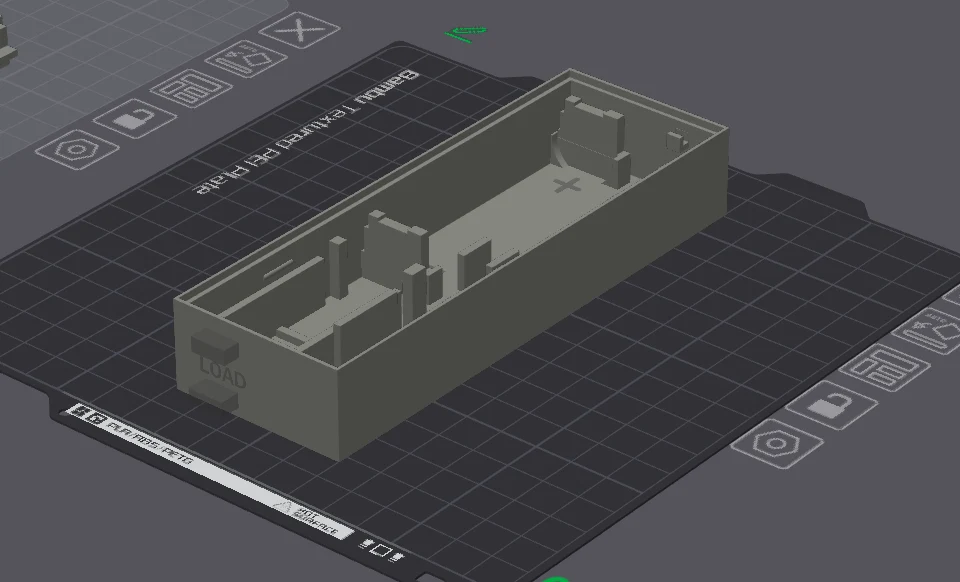

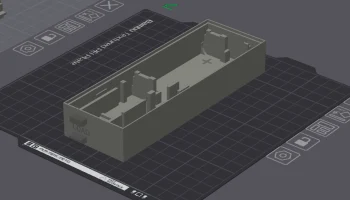

Одна из печатных пластин также содержит приблизительную модель V4 (печатать не нужно).
