Параметрическая кабельная втулка............

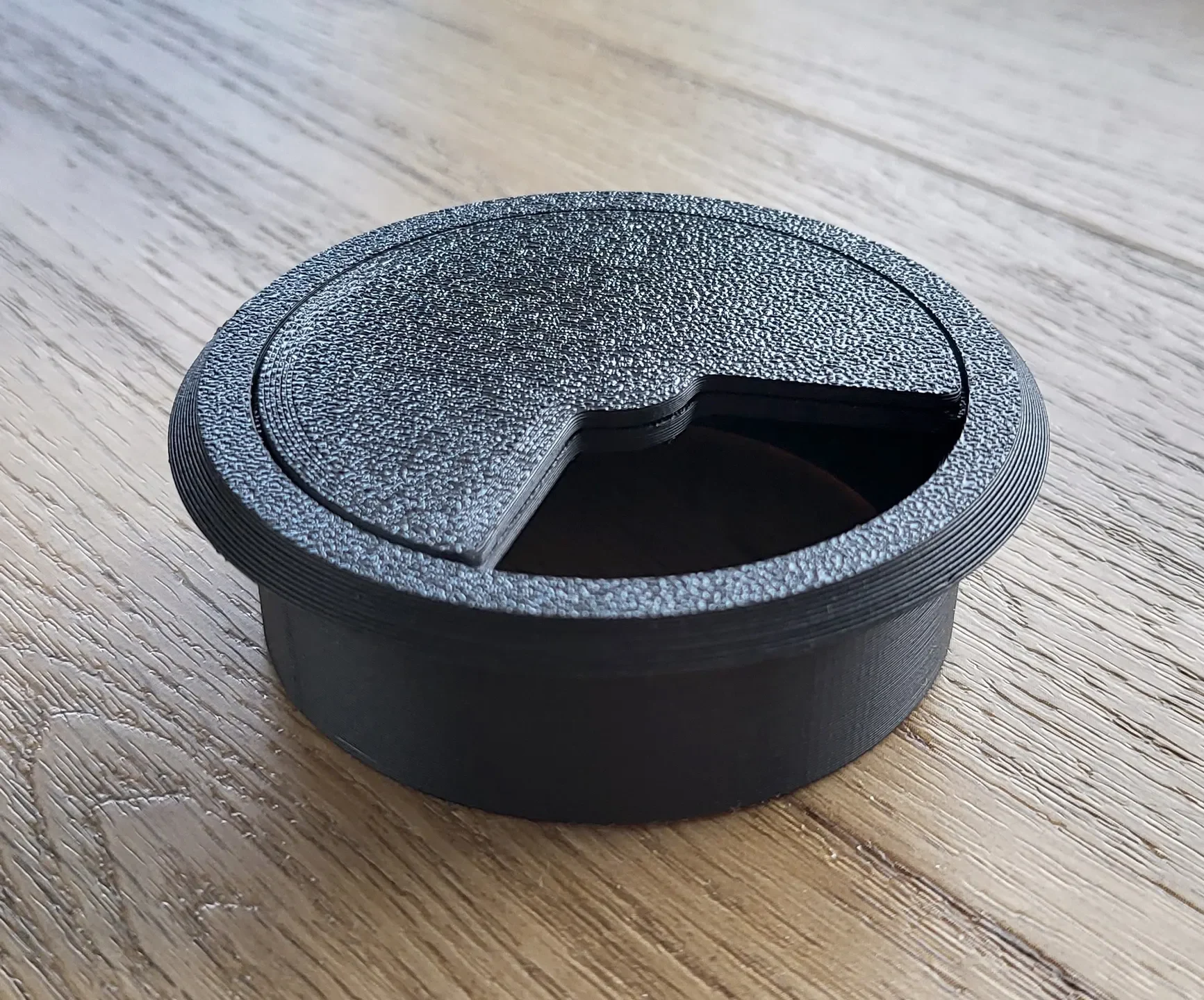

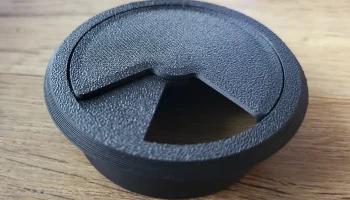

Кабельная втулка, которую можно использовать для закрытия отверстий, просверленных с помощью кольцевой пилы, для пропускания через них кабелей. Поскольку он является параметрическим, даже если желаемого размера нет в наличии, вы можете просто изменить параметры, чтобы они точно соответствовали диаметру и глубине вашего отверстия! Просверлив отверстие, вставьте в него напечатанное кольцо, проложите через него кабели, соедините вместе нижний и верхний диски, а затем вставьте диски в кольцо. Диски плотно прилегают и не выпадают сами по себе. Вы можете повернуть верхний диск, чтобы закрыть столько отверстия, сколько необходимо, скрывая отверстие и предотвращая попадание пыли. Его можно использовать со столами, партами, полками и другой мебелью.

Если вам нравится то, что я делаю, пожалуйста, поставьте лайк рассмотрите возможность вступить в мой клуб или купить мне кофе!

Настройки печати

Все детали печатаются в ориентации модели по умолчанию без поддержек. Распечатайте каждую часть заданного размера один раз.

Обратите внимание, что диаметр кольца соответствует точному размеру кольца, которое будет напечатано. Поэтому, если вы хотите немного более свободную посадку (или вы знаете, что ваш принтер обычно печатает немного больше), просто немного уменьшите все части в слайсере или измените параметры.

Глубина части, которая входит в отверстие во всех готовых размерах, составляет 20 мм. Если вам нужно, чтобы она была короче, вы можете отрезать часть длины на слайсере. Если вам нужно, чтобы он был длиннее, загляните в раздел «Параметры».

Я рекомендую высоту слоя 0,20 мм, но и другие тоже подойдут.

Сборка

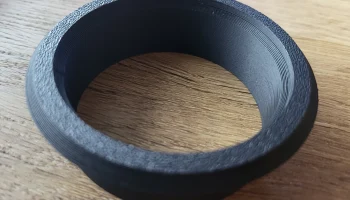

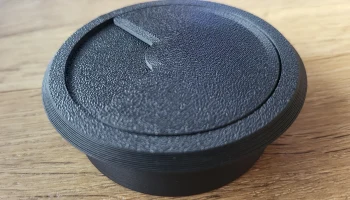

Просто соедините два диска вместе, вставьте кольцо в отверстие, пропустите кабели через кольцо, затем вставьте диски в кольцо и поверните верхний диск, чтобы закрыть его, и все готово! Вы также можете вынуть диски с некоторым усилием, если вам нужно добавить/удалить кабели, чтобы упростить задачу, а затем защелкнуть их обратно в кольцо.

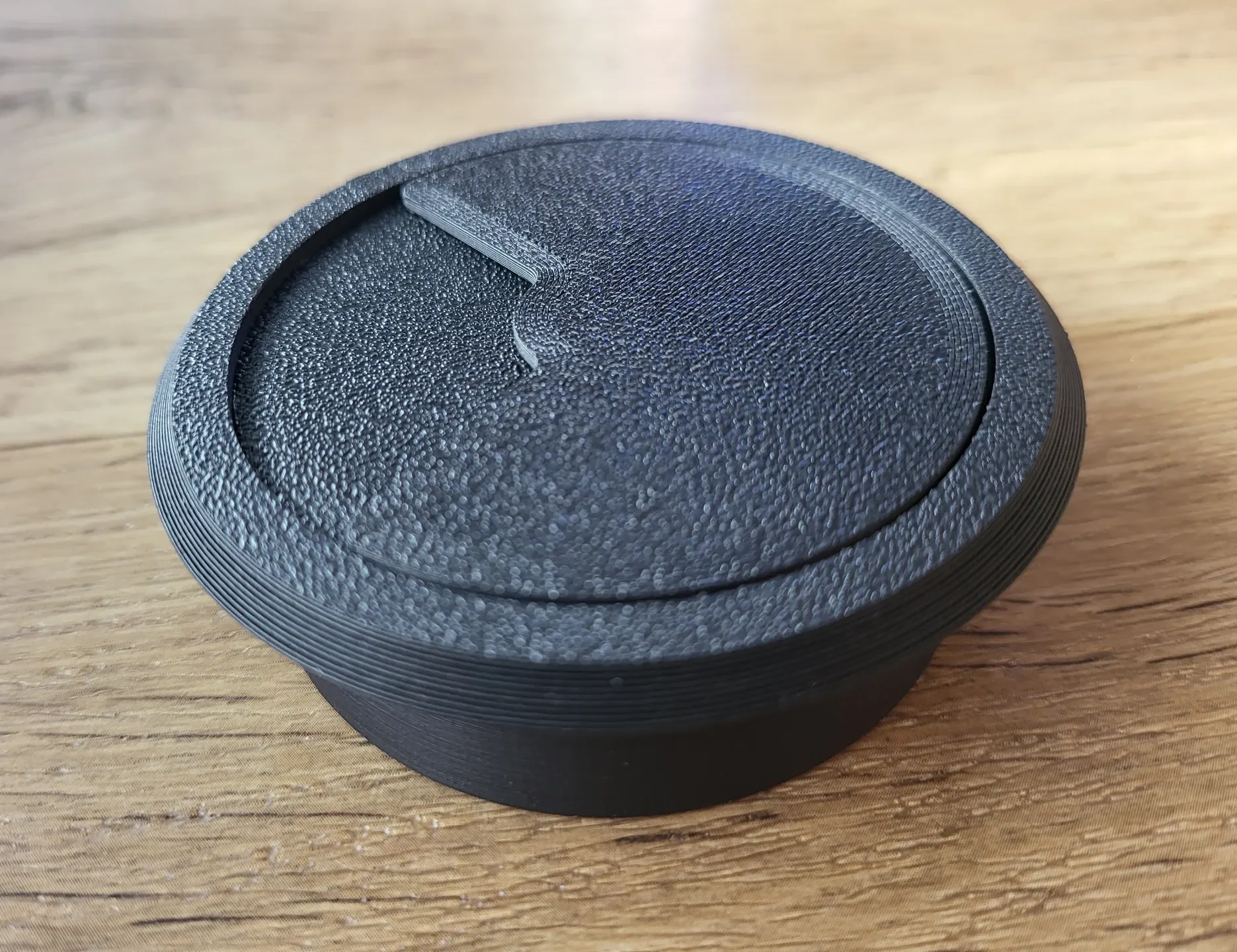

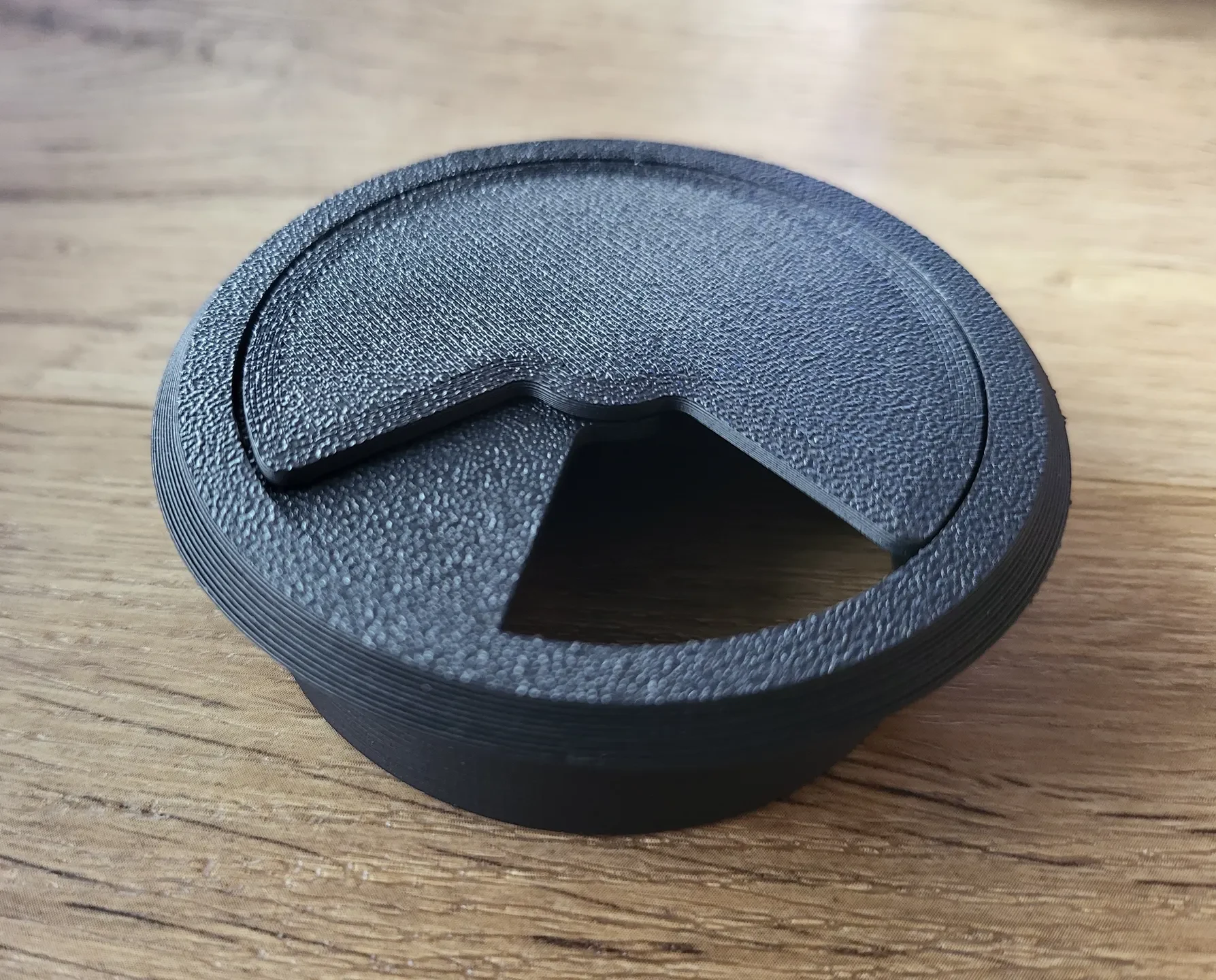

Вот как должна быть собрана втулка и как она должна выглядеть в разрезе:

Параметры

Вы можете изменить эту конструкцию в Fusion 360 (достаточно бесплатной версии), используя параметры, чтобы она соответствовала множеству отверстий разного диаметра и глубины. Загрузите файл проекта Fusion 360, откройте его, а затем вы можете изменить параметры, нажав «Твердое» → «Изменить» → «Изменить параметры».

Единственные два параметра, которые вам, скорее всего, придется изменить:

Hole_diameter → установите диаметр коронки/отверстия, которое вы просверлили, в мм.
Если вы предпочитаете более плотную посадку, установите точный диаметр отверстия (или немного больше, если ваш принтер имеет тенденцию печатать меньше).
Если вы предпочитаете более свободную посадку, установите ее на 1-2 мм ниже диаметра отверстия.
Hole_Depth → установите глубину просверленного вами отверстия в мм.

Модель автоматически подстроится под размер. Доступно больше параметров, в которых описано большинство из них, на случай, если вам понадобится изменить другие вещи. Не стесняйтесь спрашивать в комментариях, если у вас есть какие-либо вопросы или вы хотите запросить размеры, которые, по вашему мнению, являются распространенными и которые я еще не рассмотрел.
