Универсальный механизм пружинной защелки, который можно распечатать на 3D-принтере

Надежная, не требующая поддержки, полностью модульная система для соединения деталей, напечатанных на 3D-принтере.
Импортируйте его. Поместите это. Объединить. Сделанный.

Учебник на YouTube

Полное описание того, как работает пружина, как ее интегрировать и как модифицировать кнопку.

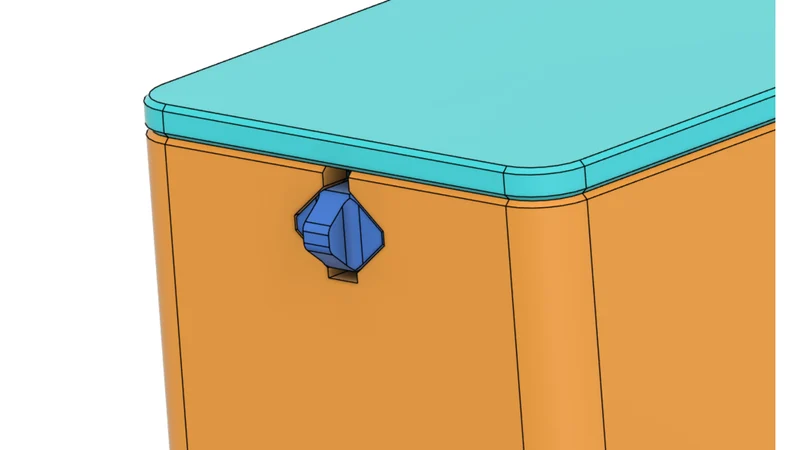

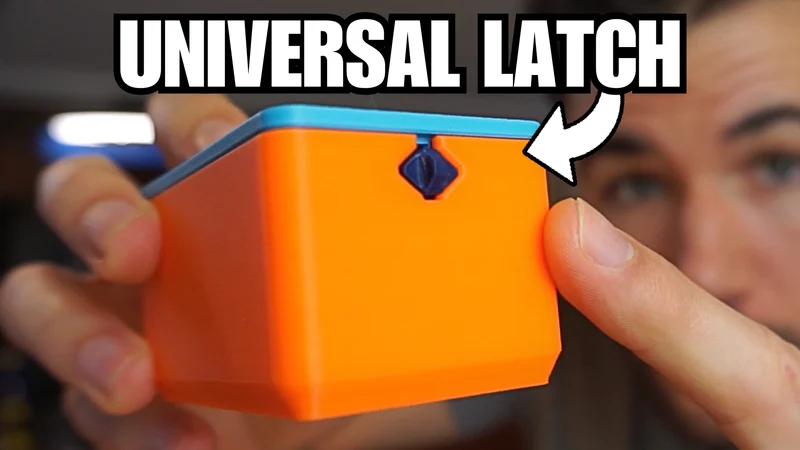

Этот проект предоставляет универсальный механизм защелки, который можно встроить в любую 3D-модель — коробки, крышки, корпуса, ящики, панели, инструменты — все, что требует чистой, надежной системы «щелкни, чтобы закрыть», и «нажми, чтобы открыть».

Никаких винтов, никаких вставок, никаких проблем с допусками, никаких хрупких защелок.
Просто простая пружина+корпус+кнопка, всё напечатано на любом станке с нулевыми опорами.

Как работает механизм

Система состоит из трёх элементов:

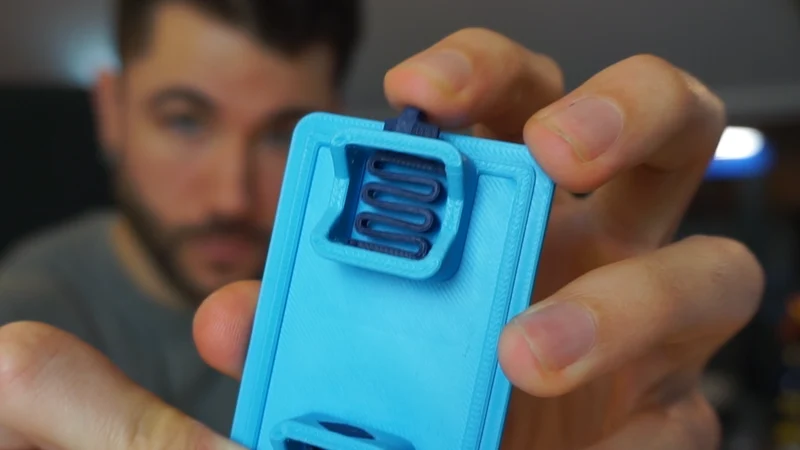

1 пружинная кнопка (темно-синяя часть)

Пружина толщиной 1,2 мм, полностью напечатанная на 3D-принтере, чрезвычайно прочная.

Работает в оптимальном положении по прочности слоя → очень трудно сломать.

Две боковые головки фиксируются в корпусе, поэтому пружина не может вырваться.

Взаимозаменяемые стили кнопок в зависимости от того, как часто вы хотите открывать механизм.

2 Корпус защелки (голубая часть)

Вы импортируете этот ШАГ в свое программное обеспечение CAD (рекомендуется Fusion).

Выровняйте его там, где вы хотите, чтобы защелка → совместилась → готово.

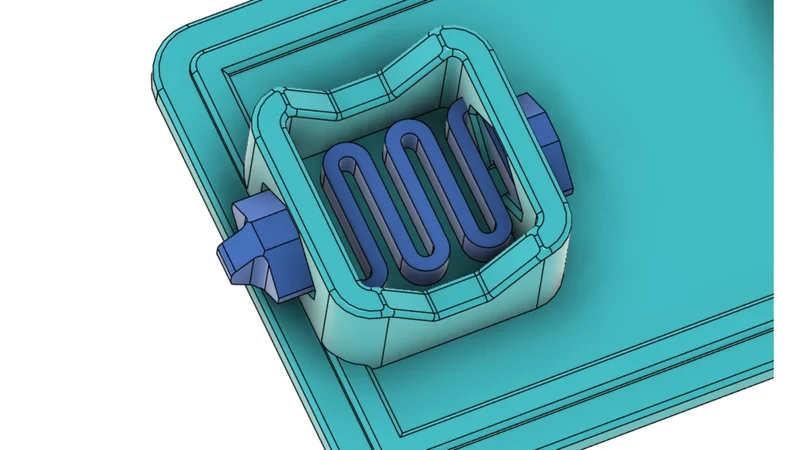

Включает внутреннюю геометрию для надежного удержания пружины.

Разработан со стенками, пригодными для печати под углом 45°, поэтому полость идеально печатается без опор.

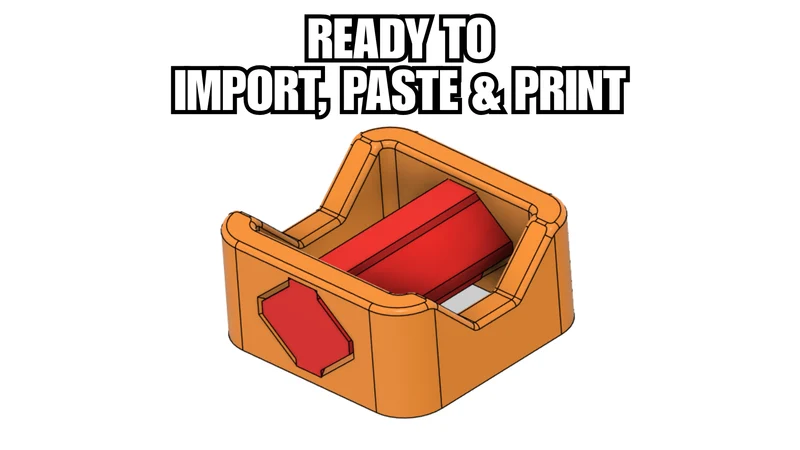

3 Направляющая внешнего разреза (красная полоса внутри корпуса STEP)

Это определяет точное отверстие, необходимое кнопке на внешней стене вашей модели.

Просто вытяните и вырежьте, используя это руководство → скройте/удалите → экспортируйте STL.

Почему этот механизм важен

Распечатав десятки снимков, я кое-что понял:
не существует стандартизированного и надежного способа соединения деталей, напечатанных на 3D-принтере, с помощью чистой многоразовой защелки.

Защелки ломаются.
Допуски варьируются.
Ориентация имеет слишком большое значение.

[v] Новый вариант кнопки автоматической фиксации, который устанавливается без нажатия на пружину вручную.

Поэтому я разработал механизм, который:

[v] Универсальная возможность встраивания в любую модель САПР.
[v] Полное отсутствие поддержки
[v] Не зависит от материала (PLA, PETG, ABS все работают)
[v] Прочность — пружина действует по линиям слоев.
[v] Взаимозаменяемость — кнопки и пружины можно менять местами.
[v] Параметрическая совместимость — доступна в версии STEP
[v] Профессионально и чисто — нет открытой слабой геометрии

Моя цель — сделать это стандартным разъемом для сообщества 3D-печатников.
Берите, модифицируйте, используйте в своих проектах!

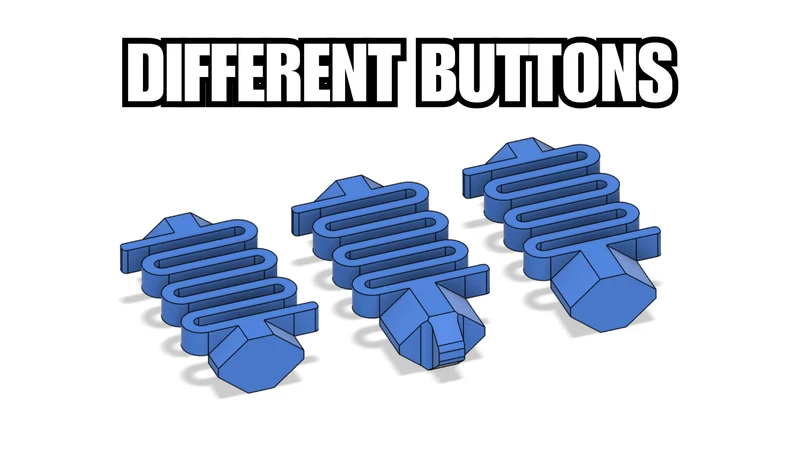

Включенные типы кнопок

Теперь вы получаете 4 полностью совместимых варианта пружинных кнопок:

— Базовая кнопка (3 мм / 3 мм)
Эталонная пружина с минимальными концами для создания нестандартных головок пуговиц.

— Плоская кнопка (3 мм внутри / 6 мм снаружи)
Остается на одном уровне с поверхностью. Идеально подходит для конструкций, которые не должны случайно открыться.

— Кнопка для нажатия пальцем (6 мм + выступ ручки)
Лучше всего подходит для коробок или корпусов, которые необходимо часто открывать.

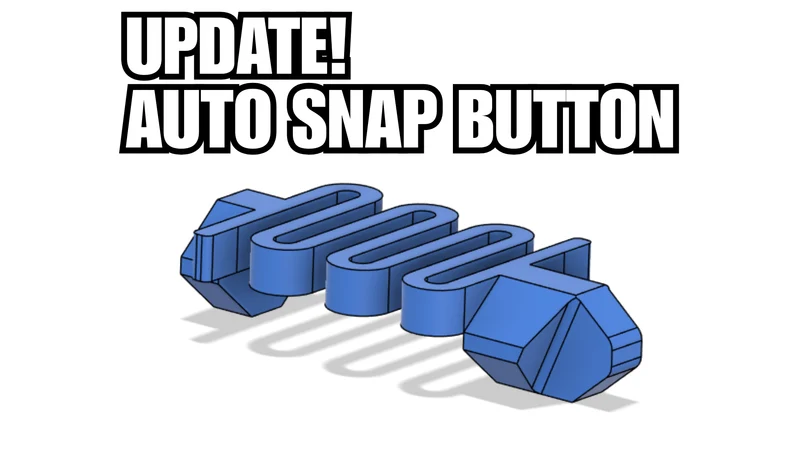

— Кнопка автоматической фиксации (самозакрывающаяся)
Эта кнопка имеет встроенную угловую геометрию, которая автоматически фиксируется в нужном положении во время сборки.
Для ее установки не нужно нажимать на пружину — головка вдвигается сама и автоматически фиксируется.
Чтобы снять его, вы все равно нажимаете на маленькую внутреннюю головку и выдвигаете ее.
Идеально подходит для быстрой сборки или модульных проектов.

Включенные файлы

Механизм (файлы STEP)

Latch_Housing_STEP.step

Buttons_STEP.step

Пример_Box_Empty_STEP.step

Пример_Box_With_Latch_STEP.step

Пружинные кнопки (STL)

SpringButton_Reference_3mm3mm.stl

SpringButton_Flat_3mm6mm.stl

SpringButton_FingerPress_3mm6mm.stl

SpringButton_AutoSnap.stl

Пример окна (STL)

ПримерBox_Empty.stl

ПримерBox_WithLatch.stl

ПримерLid_Empty.stl

ПримерLid_WithLatch.stl

Как интегрировать механизм в Fusion 360

Импортируйте корпус защелки STEP.

Поместите его туда, где вы хотите, чтобы была защелка.

Изменить → Объединить, чтобы встроить его в свою модель.

Выдавите внешнюю стенку, чтобы создать отверстие для кнопки, используя красный профиль внутри корпуса защелки.

Скрыть/удалить руководство и корпус.

Экспортируйте свой STL.

Печать → Кнопка «Вставить» → готово.

(Полное руководство по ссылке на YouTube)

Как вставить пружинную кнопку
