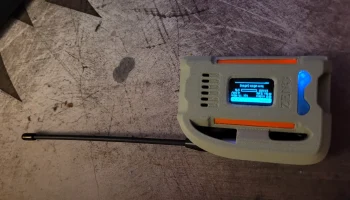

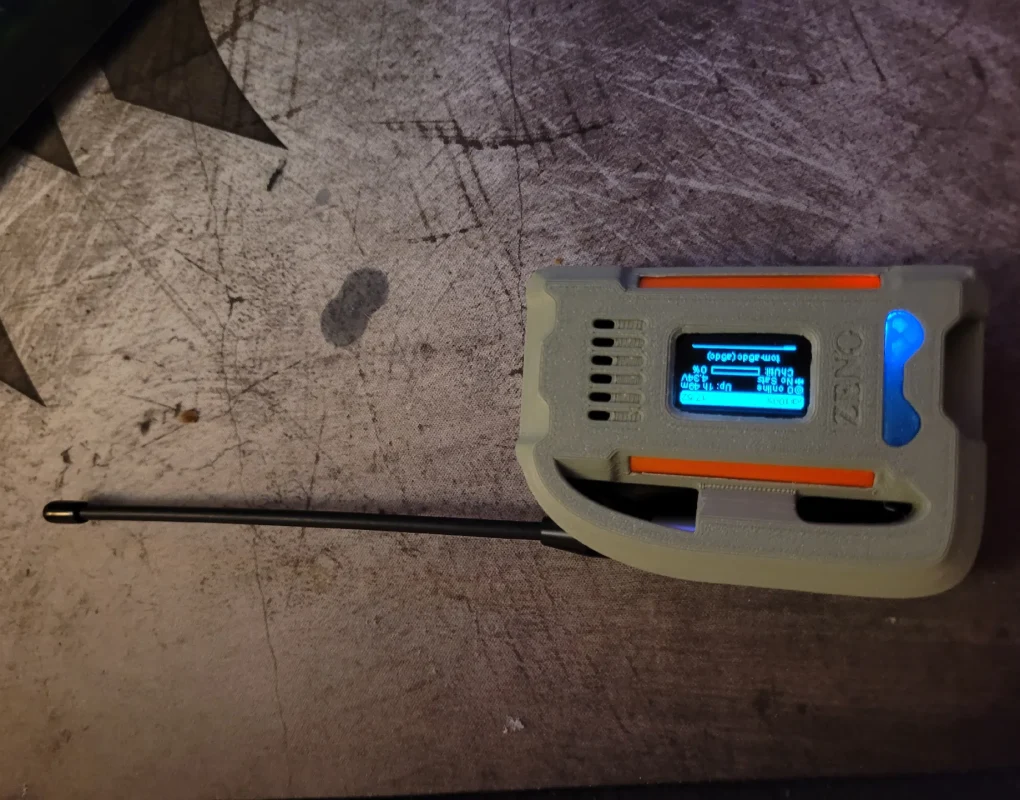

Улучшеная модель корпуса для Heltec v4

📁 Улучшеная модель корпуса для Heltec v4
📐 STL, PETG
🪵 PLA
❤️ Ставь лайк, если понравилось!

Базовая модель которую я доработал — это очень хороший корпус для Heltec v4, но он не был идеальным. С моими изменениями вы сможете:
— зажать винт антенны плоскогубцами и закрутить его;
— загрузиться в режиме dfu;
— отсоединить батарею;
— а также исправить несколько других мелких ошибок. Полный список изменений см. ниже.

Происхождение модели — Автор: Adi CEvil

• Уменьшен размер кнопок на 0,4 мм — в противном случае они не нажимались бы
• Исправлены некоторые неровности возле антенны.
• Увеличено пространство для винта антенны.
• Увеличен вырез для батареи — теперь можно отсоединять и подсоединять батарею на лету.
• Добавлена фаска к USB-порту — облегчает сборку.
• Изменены острые края возле экрана — облегчает печать.
• Скруглены другие острые края, чтобы они выглядели лучше и печатались лучше.
• Разделил кнопки на две части. В противном случае невозможно загрузиться в режиме dfu.
• Удалил текст на передней панели. Я не против брендинга на задней панели, но не на передней.

Я не трогал отсеки для батареи и GPS, так как все еще жду детали.
