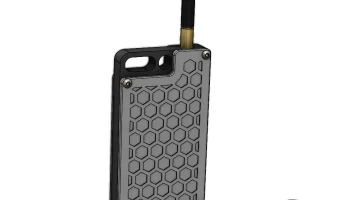

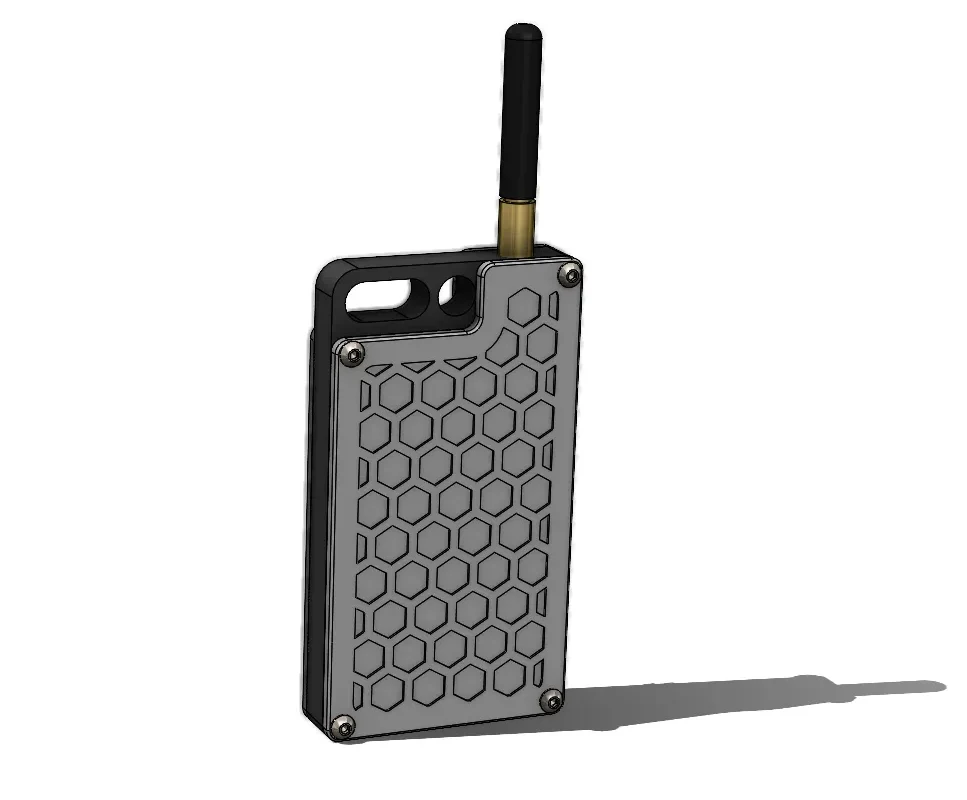

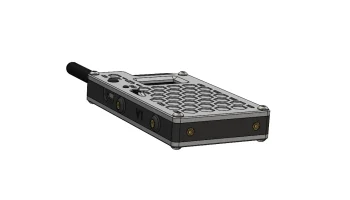

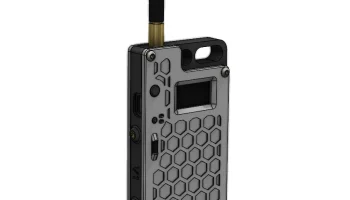

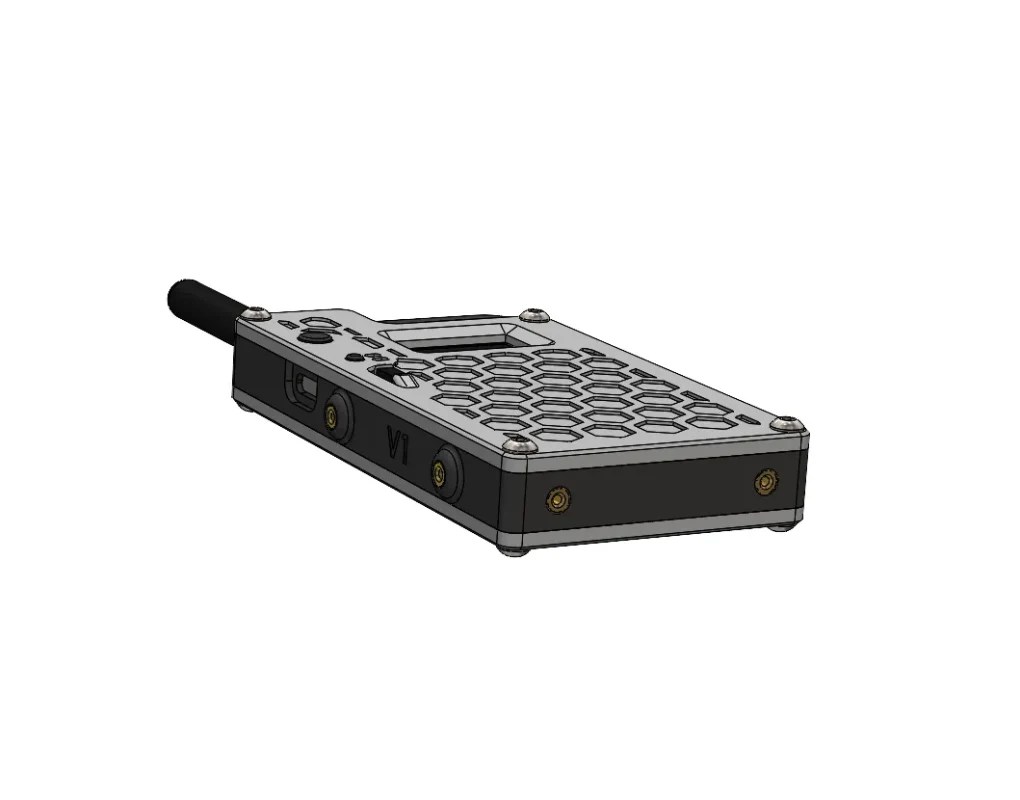

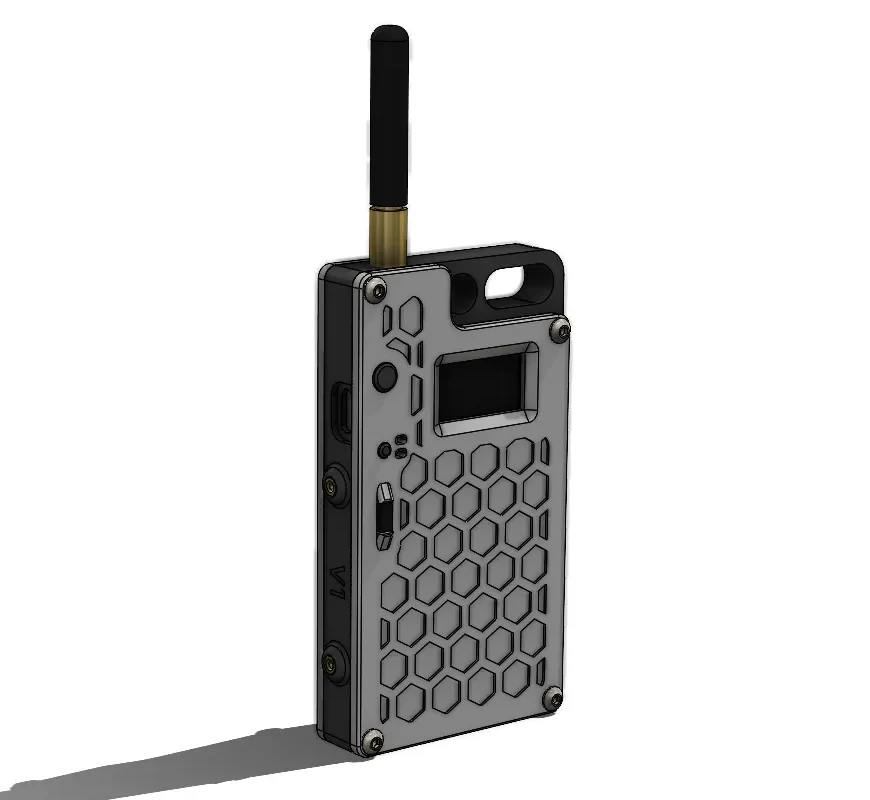

Плоский корпус для Heltec v3
📁 Плоский корпус для Heltec v3
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!
Сборка
- Вставка двенадцати резьбовых вставок M3 с помощью паяльника.

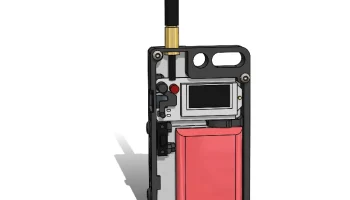

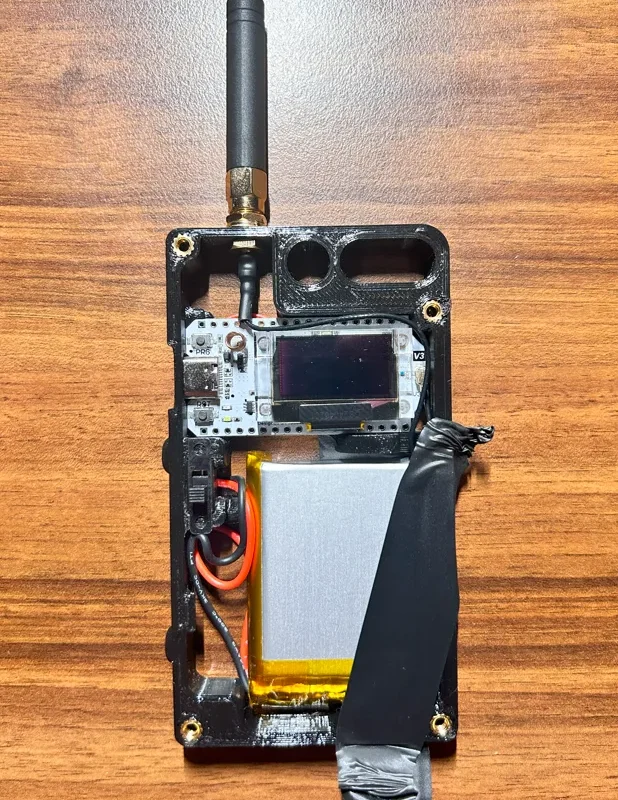

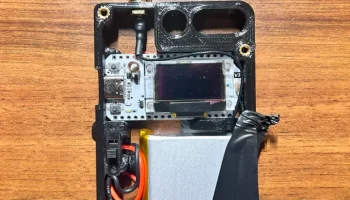

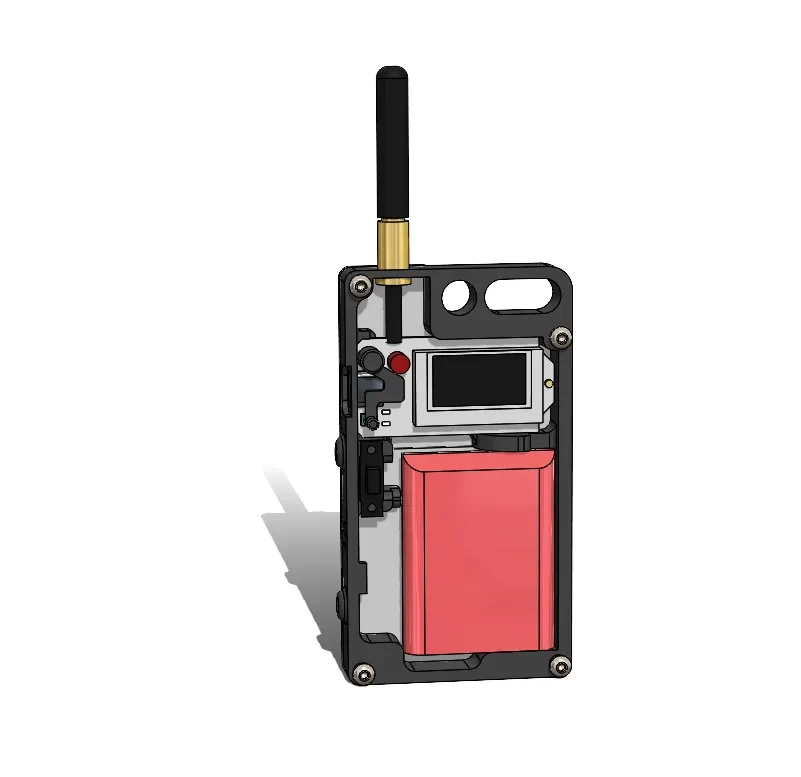

- Вставка электроники — необходимо проверить, подходит ли разъем USB-C к раме.
- Вставка антенны и подключение антенны к электронике.

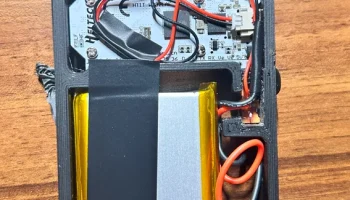

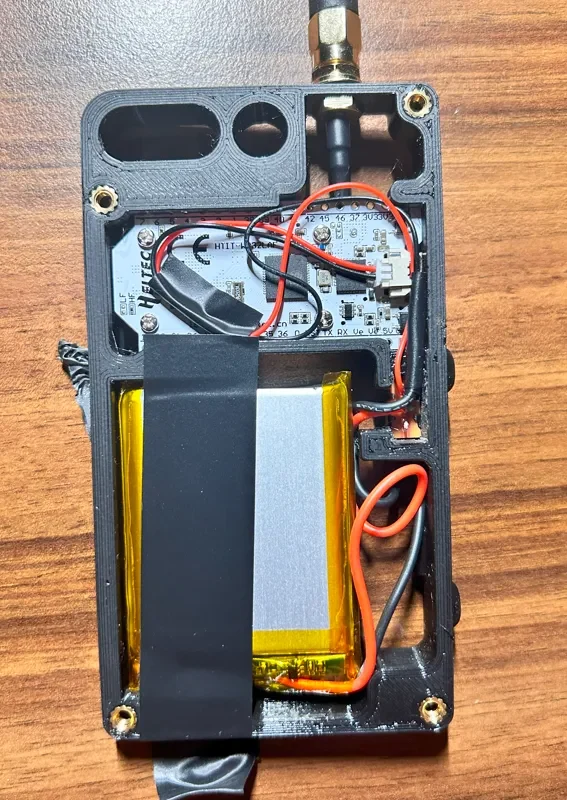

- Подключение батареи, конструкция предусматривает возможность подключения выключателя к (+ красному) проводу для отключения батареи. Рекомендую закрепить батарею с помощью двустороннего скотча (или другим способом), чтобы она не была слишком свободной.
- Кнопки можно просто вставить в переднюю панель, но я присоединил их к ней с помощью паяльника. Необходимо проверить и, при необходимости, укоротить длину кнопок, чтобы обеспечить надежное нажатие кнопки на Heltec. Рекомендую проверить, не происходит ли непреднамеренное нажатие кнопок после закрытия.
