Система Skadis T-Clip

Недавно я был очарован способами, которые придумало сообщество 3D-печати для прикрепления напечатанных деталей к доске IKEA Skadis. Слоты Skadis позволяют крепить детали, напечатанные на 3D-принтере, гораздо надежнее и надежнее, чем отверстия в обычной перфорированной плите. Сообщество создало несколько поистине гениальных способов взаимодействия со Skadis, и я хотел бы добавить еще один вариант к способам создания вложений для этой замечательной панели.

Использование

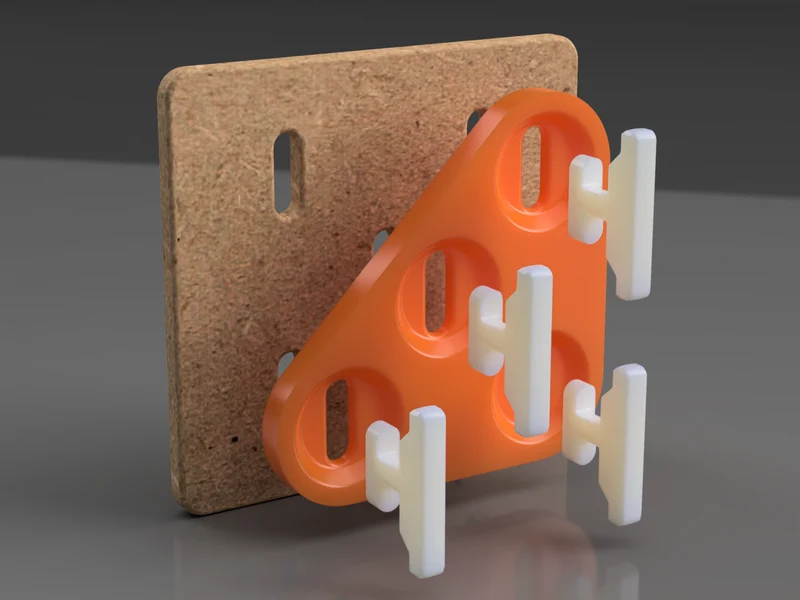

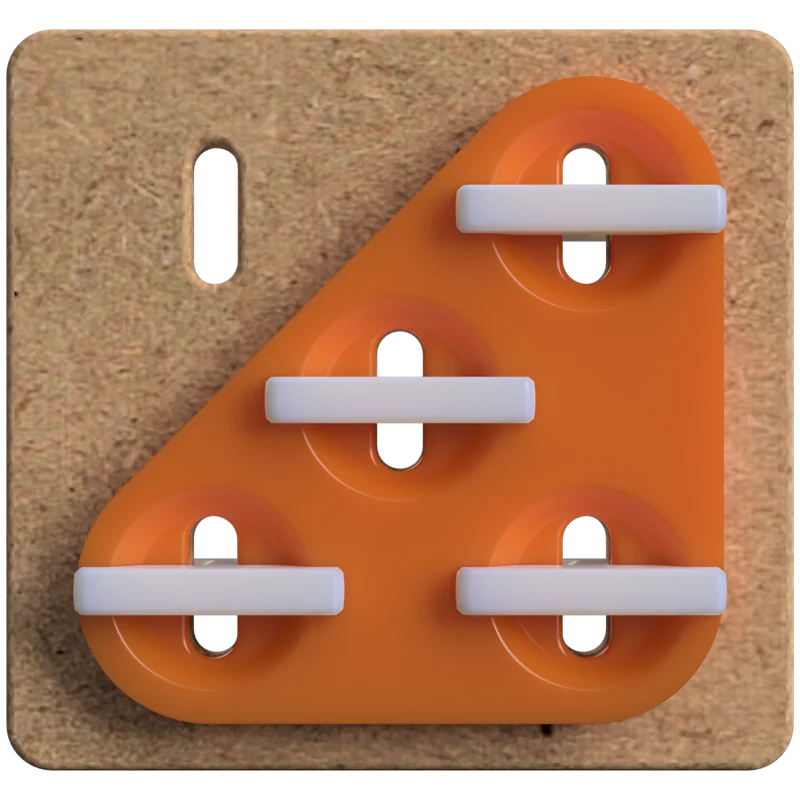

Система Skadis T-Clip позволяет создавать объекты, которые можно прикрепить к перфорированной доске IKEA Skadis. Соединение T-Clip плотное, полностью напечатанное, надежное и легко перемещается! Несущие детали печатаются в оптимальной ориентации, и это тоже выглядит довольно круто. Самое приятное то, что его легко интегрировать в ваш дизайн. Сюда включены все файлы и сведения, которые вам понадобятся.

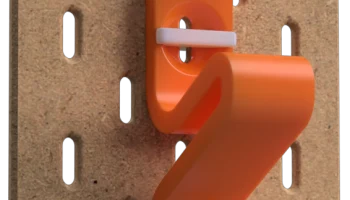

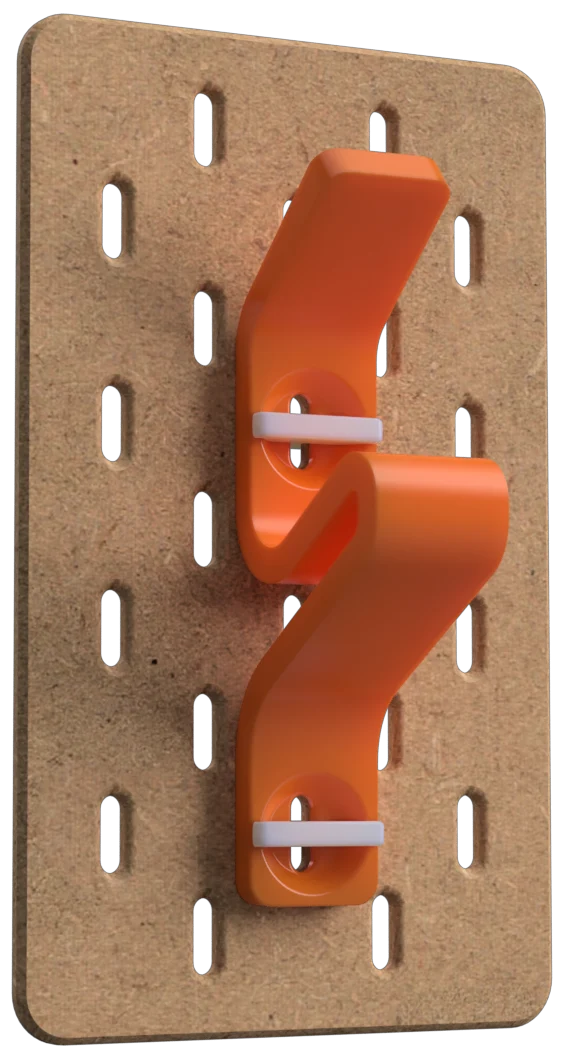

Чтобы почувствовать T-образные зажимы, вам следует распечатать образец из материалов для загрузки или мой пример крючка для одежды!

Ограничения, о которых следует помнить

Моя конструкция не идеальна, и есть некоторые аспекты, которые могут заставить вас задуматься о других вариантах крепления Skadis, таких как Т-образные гайки от @6d6178 или безопасные зажимы от @mkingery. (Подробнее о них в разделе «сравнение с другими способами крепления»!)

Различия в толщине Скадиса

При разработке я заметил, что доски Skadis бывают двух разных толщин: окрашенные (черные и белые) [5,23 мм] и неокрашенные (под дерево) [4,82 мм]. Это означает, что мне нужны два разных Т-образных зажима, чтобы они работали нормально. Чтобы проверить посадку, я опубликовал эти тестеры толщины Skadis, которые вы можете использовать, чтобы убедиться, что ваша перфорированная доска хорошо подходит к Т-образным зажимам. Если они вам не нравятся, попробуйте настроить файл Fusion 360, чтобы найти тот, который лучше всего подходит для вашего принтера/Skadis.

Переменные

Эта модель управляется множеством переменных, с которыми вы можете поиграться в меню «Изменить параметры» Fusion 360.

Допуск длины клипа

��оскольку я хочу, чтобы зажим плотно прилегал, я сделал его немного короче, чем нужно. По умолчанию здесь хорошо работает значение -0,1. +0,1 делает клип немного рыхлым. Это переменная, которую вы должны использовать для точной настройки того, насколько хорошо зажим подходит к вашей перфорированной доске. Это измерение используется для расчета переменной #ResultingClipLength. Эта переменная используется в эскизе ��Длина поворотного зажима / концевого штифта".

Угол поворота

Я хотел убедиться, что вы можете настроить, насколько далеко может повернуть зажим, прежде чем он будет остановлен механически. Поэтому один из параметрических вариантов — настроить свойства стебля именно для этого. Параметр называется «TwistLimitAngle» и по умолчанию равен 90°.

Вставить угол

Моя первоначальная идея заключалась в том, чтобы вставить зажим под другим углом, чем в слот Skadis. Этот параметр также является параметрическим. Идея заключалась в том, что вы вставите все ключи в деталь, а затем сразу вставите ее на доску Скадис. В итоге оказалось проще просто совместить слоты со слотами Skadis. Но он все еще здесь, если вы хотите с ним поиграть!

Параметр называется «AttachmentSlotAngle» и по умолчанию равен 0°. Я бы посоветовал попробовать -40°.

Разработка вашего собственного

Я разработал всю эту систему с надеждой, что вы сможете использовать ее для создания собственного навесного оборудования Skadis! Вам понадобится загрузить файл Fusion 360 в разделе загрузок.

Ограничения дизайна

При использовании Т-образных зажимов вам понадобятся как минимум две точки крепления (2 зажима), чтобы закрепить крепление на скадисе. Две точки крепления должны совместиться с пазами на доске Skadis. (#TODO: Добавить пример)

Кроме того, было бы неплохо добавить несколько неровностей для выравнивания, если у вас есть такая возможность. (#TODO: Добавить пример)

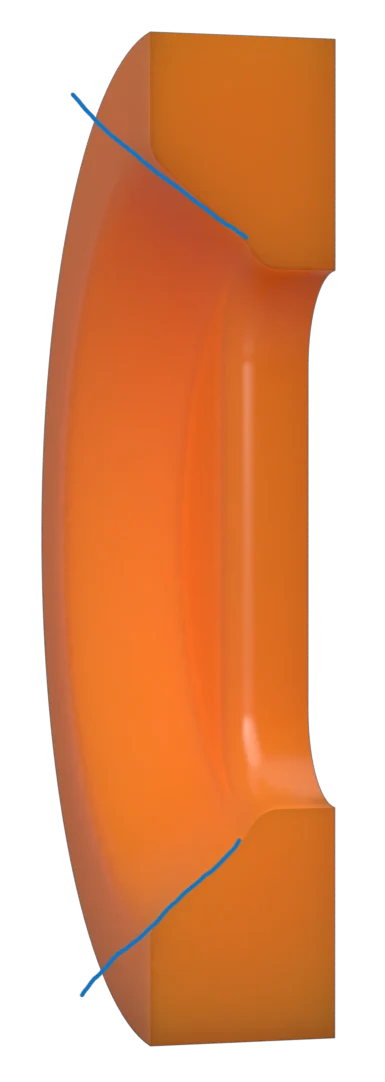

Запретные зоны

Путь ручки: вам не нужна геометрия, препятствующая вращению ручки.

Пространство взаимодействия: вы не хотите, чтобы что-либо мешало вашей руке получить доступ к ручке.

По сути, держите дизайн вне круга, и все будет в порядке.

Сравнение с другими хорошими методами крепления
Т-образные гайки от @6d6178

Количество полировки, которую 6d6178 нанес на эти Т-образные гайки, поражает. Это не только простая система для разработки, но и документация для
