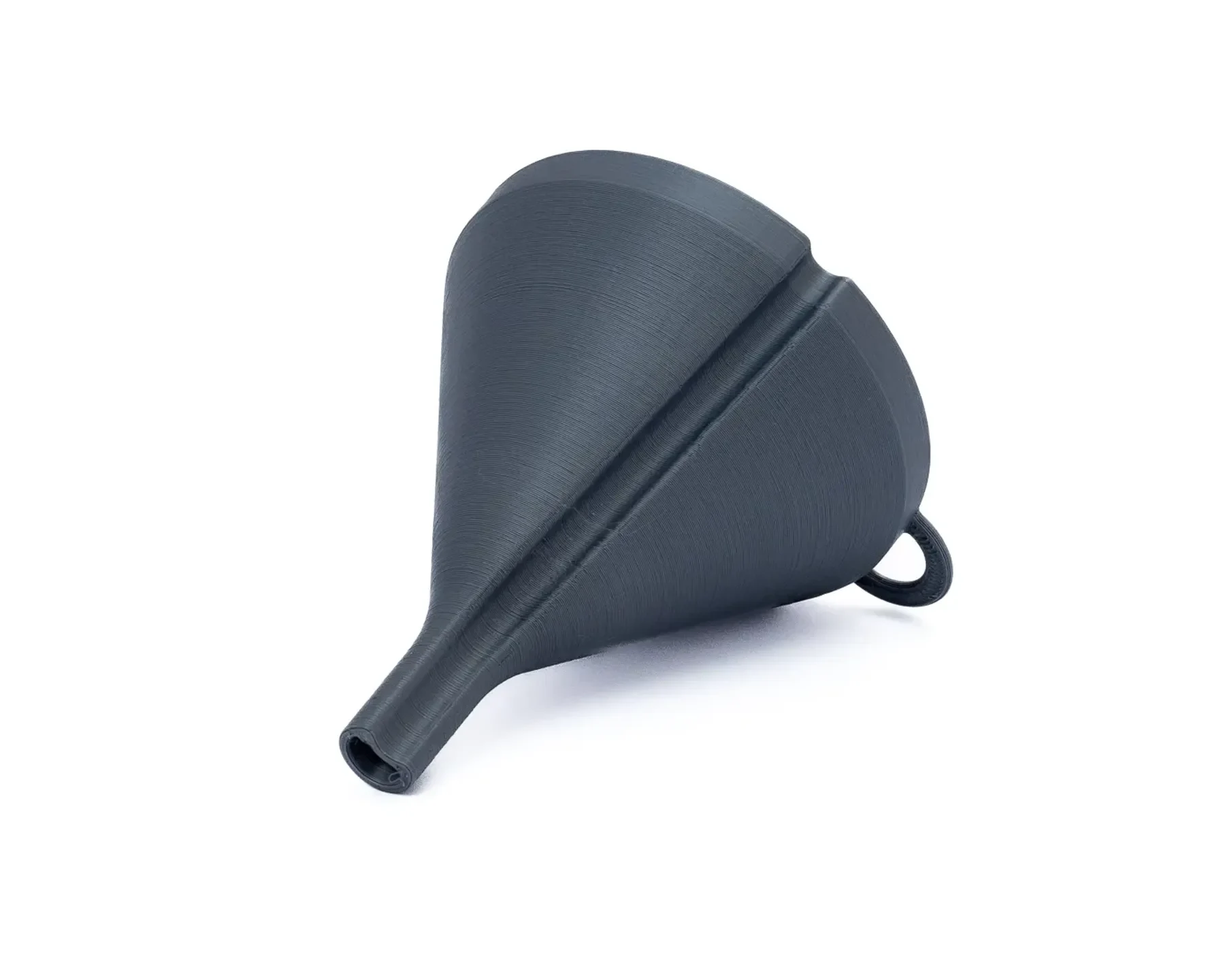

ЛУЧШАЯ ВЕНТИЛЯЦИОННАЯ ВОРОНКА - ПАРАМЕТРИЧЕСКАЯ.........
Вероятно, это последняя эволюция моих параметрических воронок — с открытым вентиляционным отверстием эту воронку будет легко содержать в чистоте, и хотя она может подойти не для всех ситуаций, если вам нужна параметрическая воронка с изогнутым изливом, воронка с отдельной вентиляционной трубкой или просто воронка, вам следует посмотреть ЗДЕСЬ.

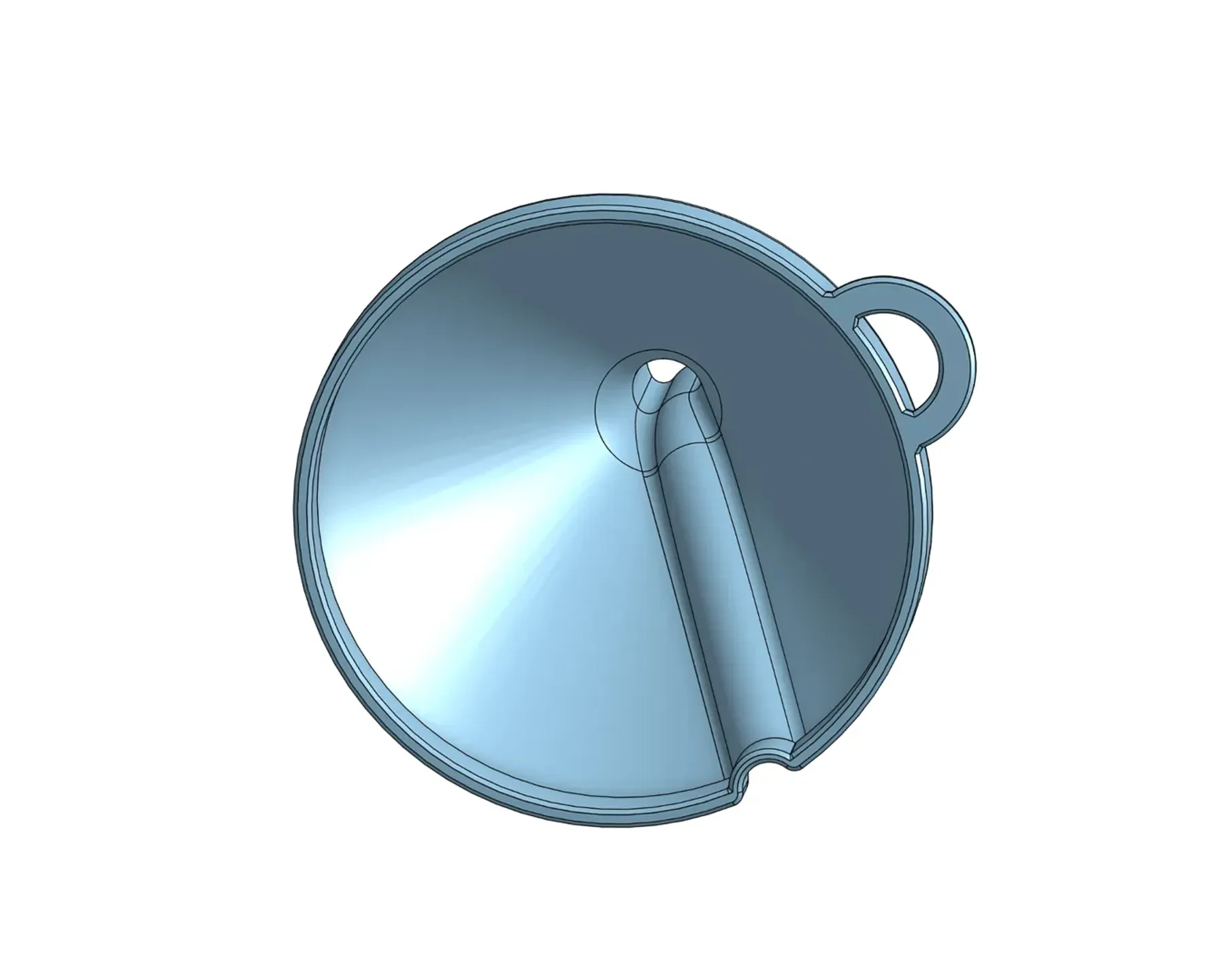

Предоставленный файл stl предназначен для небольшой воронки с диаметром отверстия 70 мм, диаметром выпускного отверстия 11 мм и толщиной стенки 1,5 мм. (См. снимок экрана СИНЕГО файла выше), однако вы можете изменить любой из этих размеров в соответствии со своими требованиями.
Все параметры дизайна связаны с этими тремя критериями, поэтому вы можете создавать бесконечное количество комбинаций, сохраняя при этом базовую форму воронки.
Чтобы изменить эти параметры, вам придется открыть документ в Onshape. Если у вас его еще нет, вам понадобится бесплатная учетная запись Onshape.
Загрузите ФАЙЛ ПАРАМЕТРИЧЕСКОГО ИСТОЧНИКА в виде отдельного PDF-документа, доступного на странице загрузок, для получения дополнительной информации.

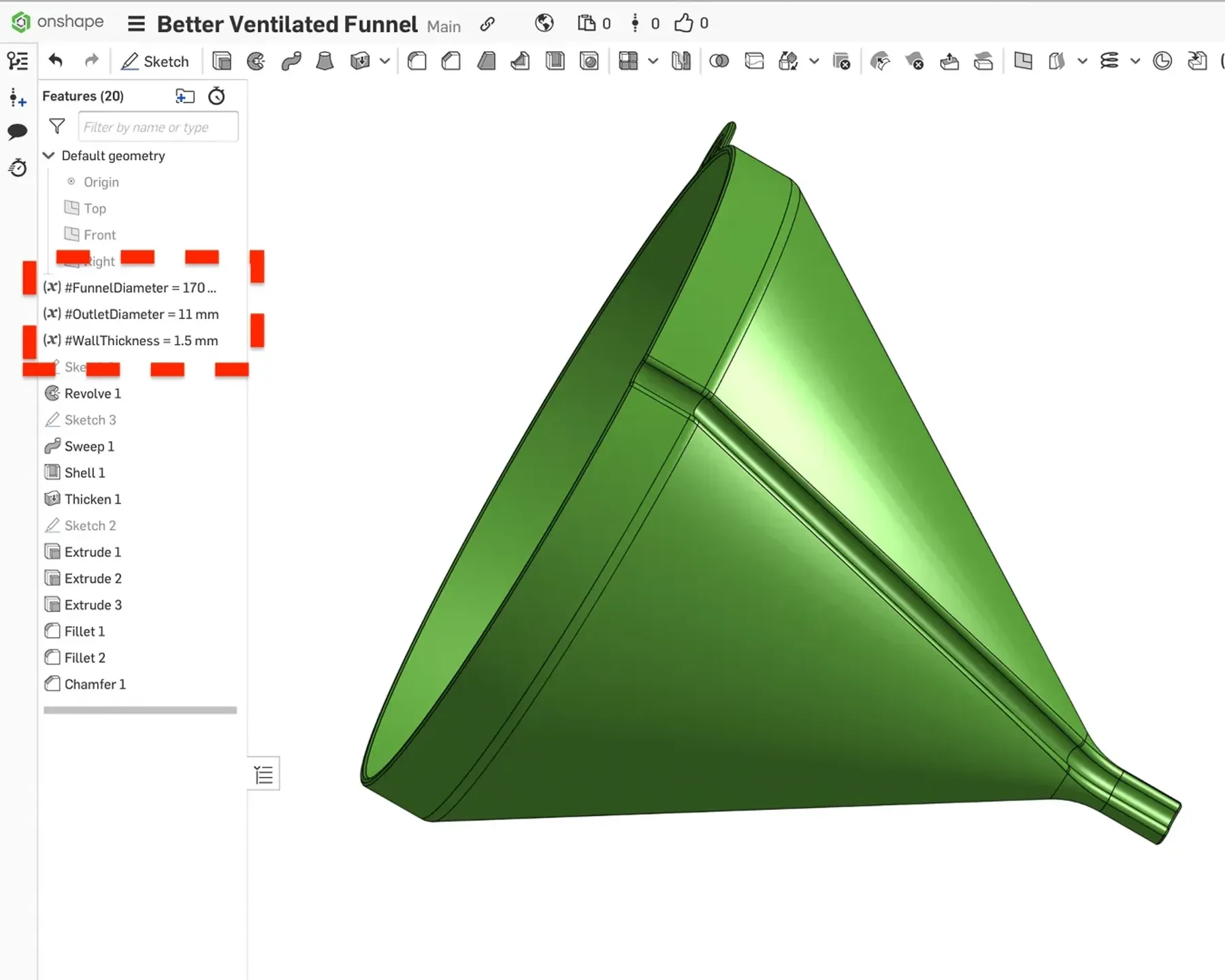

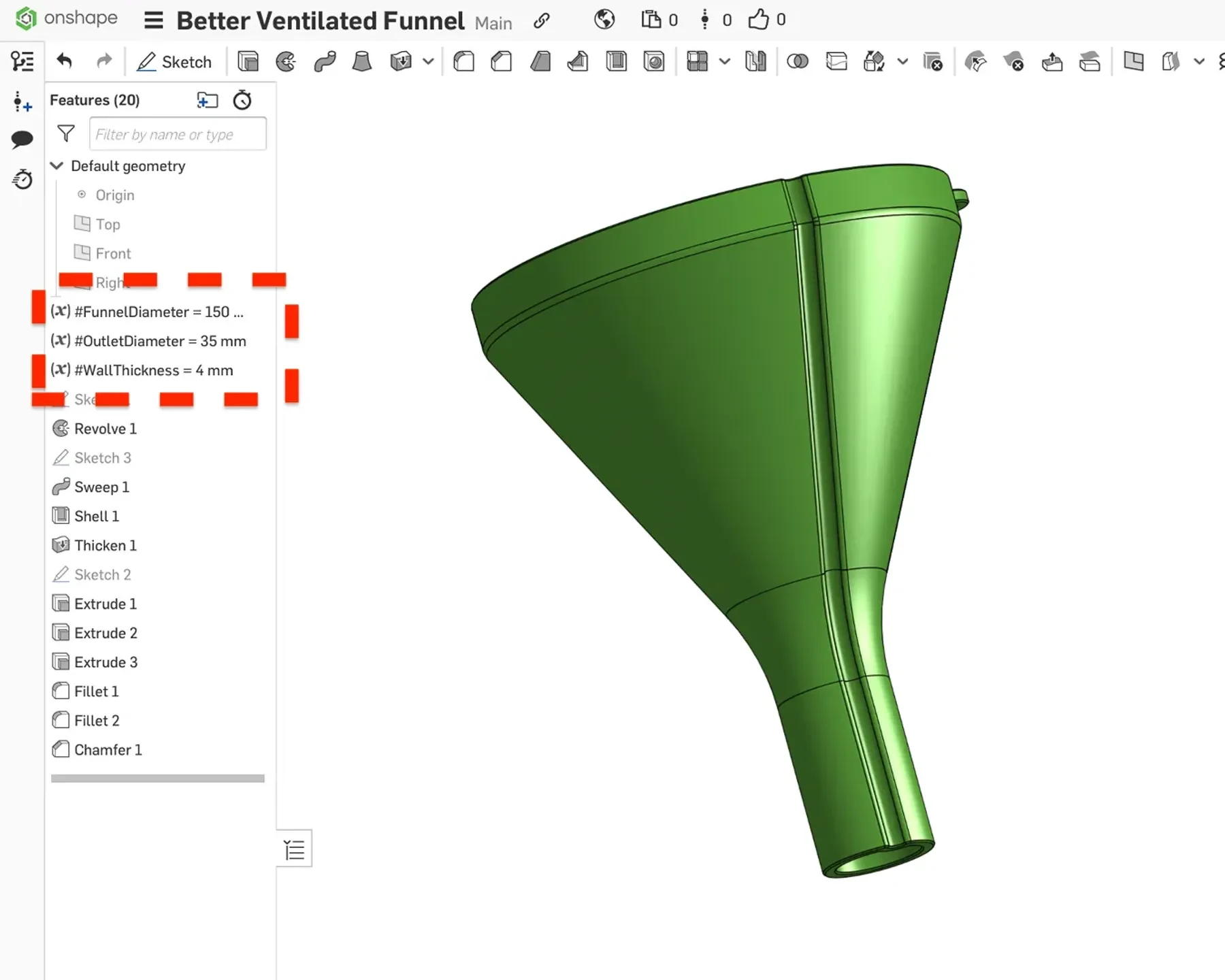

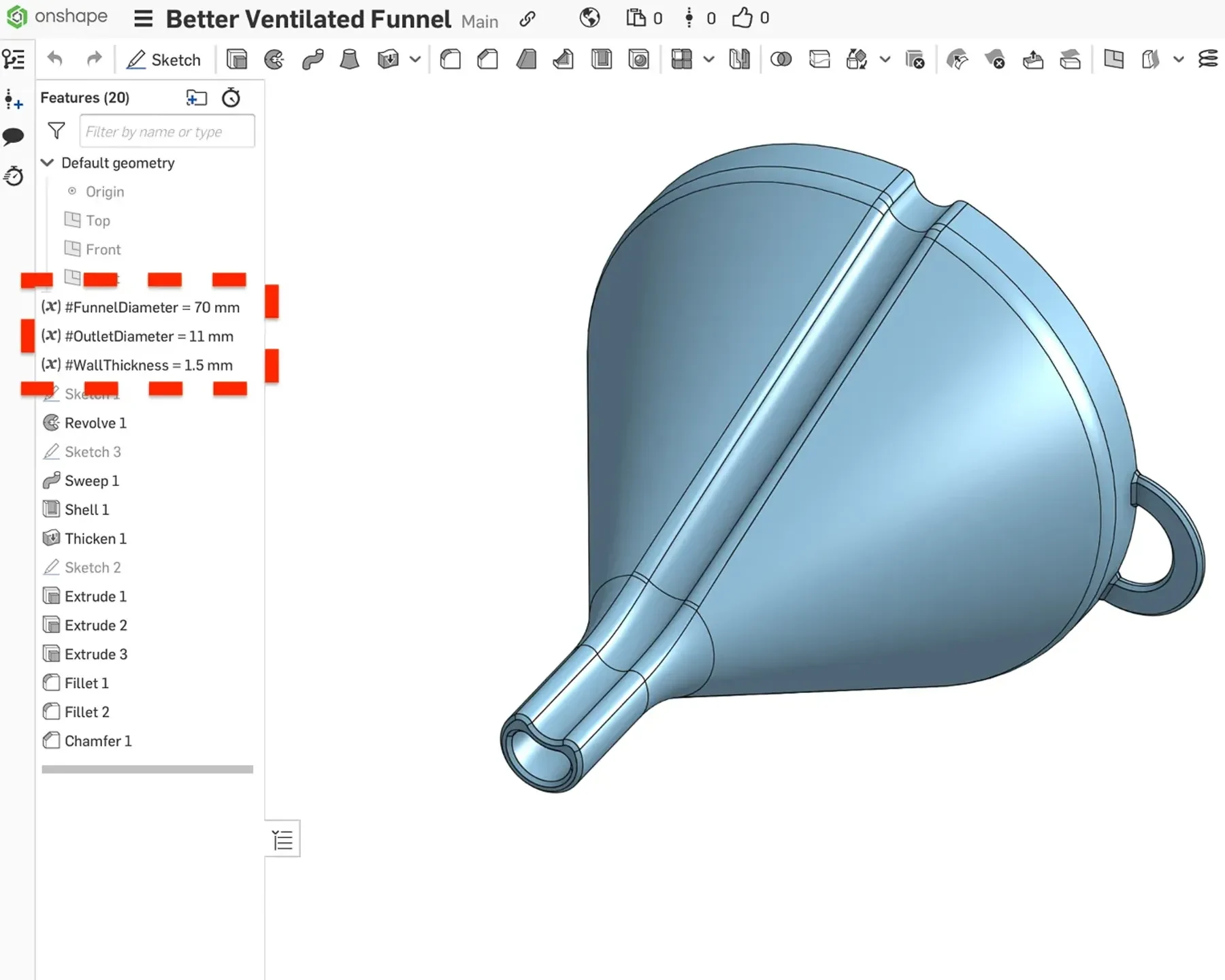

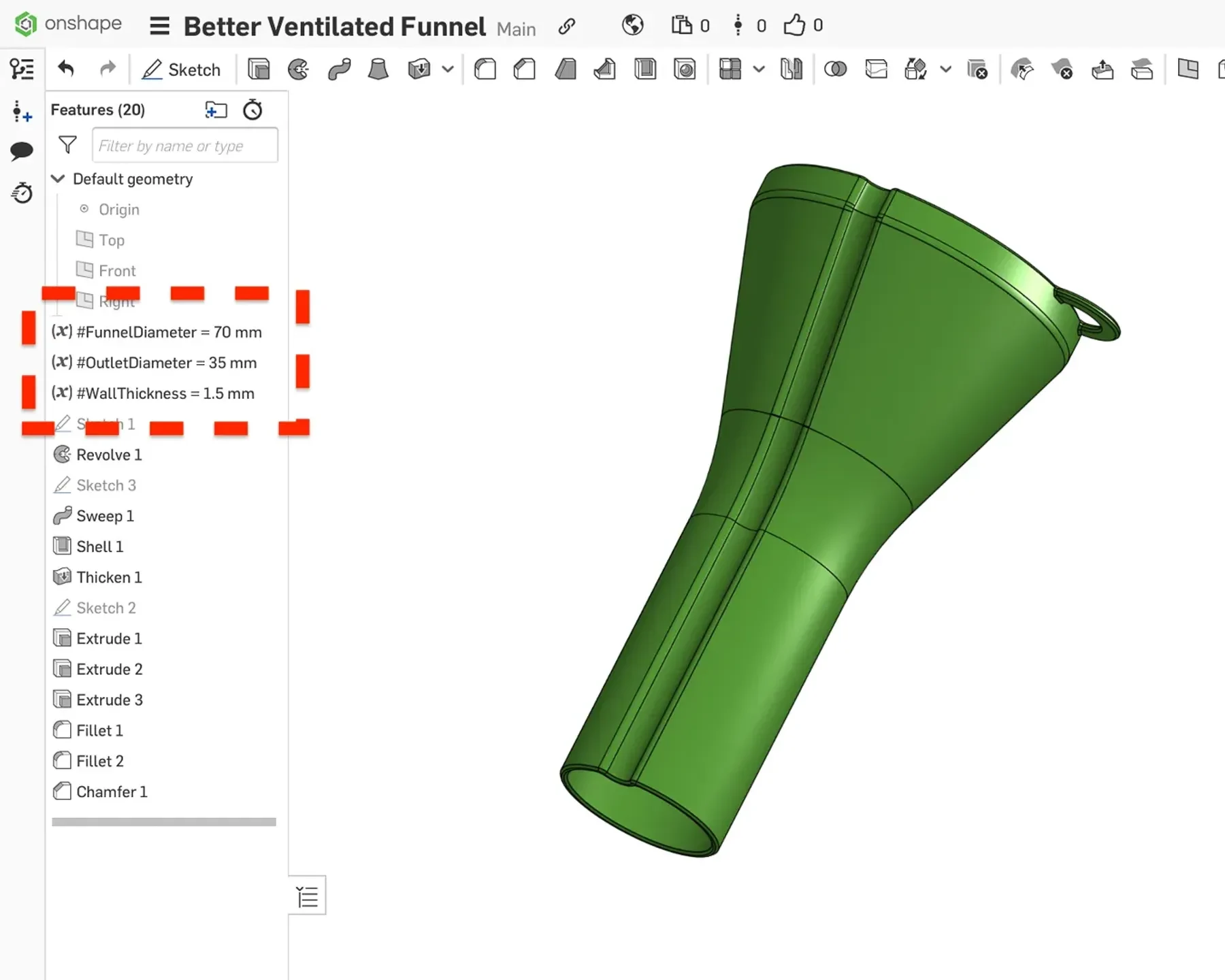

Модификации просты. Размеры указаны в верхней части левого столбца, и я привел несколько примеров выше с красной пунктирной рамкой вокруг параметрических размеров, которые необходимо изменить. Дважды щелкните параметр, который вы хотите изменить, а затем из��ените «Значение» на размер, который вы хотите использовать.
РЕЖИМ ВАЗЫ — пересмотрено 18 декабря 2023 г.
Я еще не пробовал, но распечатать это в режиме вазы может быть интересным экспериментом, если вы ищете одноразовую воронку для смешивания клея или какой-нибудь другой неприятной субстанции.
Если вы используете VASEMODE STL, на внутренней стороне воронки имеется выступ шириной 4 мм, позволяющий удерживать ее и облегчающий печать. Я предлагаю использовать минимальную толщину стенки 6 мм, чтобы обеспечить достаточную долговечность, но вполне подойдет и 4 мм.
Параметрические ссылки на источники предоставлю через несколько дней — воронка полностью работает как параметрическое проектирование. Если вам это понадобится раньше, пожалуйста, отправьте мне сообщение, и я свяжусь с вами.
