Привет, ребята!

Спасибо за ваше терпение. Разработка версии FlexATX прошла довольно долгий путь. Мне пришлось ждать прибытия еще одной платы BC-250, поскольку в моей предыдущей системе произошел сбой после того, как я случайно вызвал короткое замыкание во время исследования блока питания FlexATX.

Введение

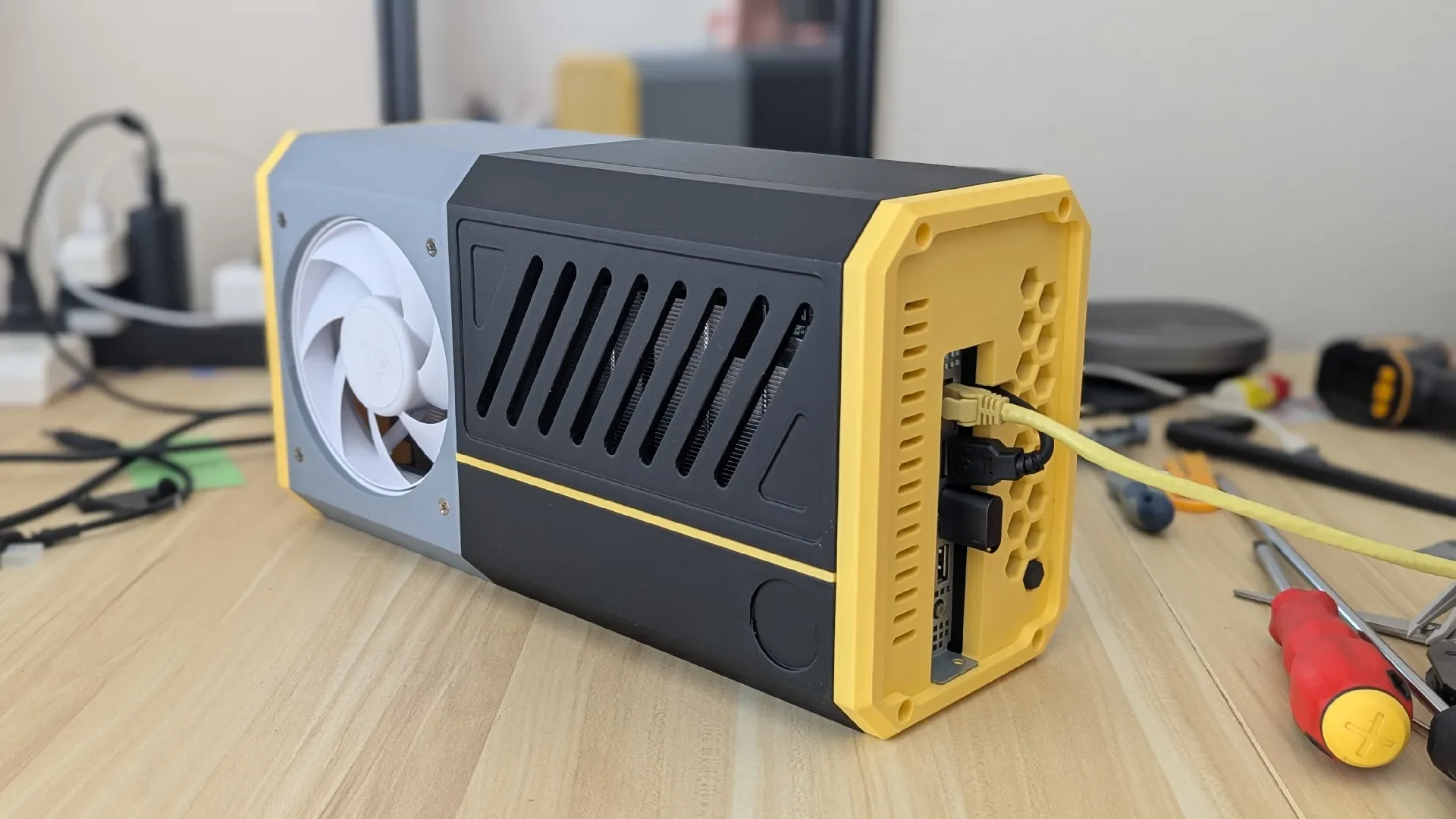

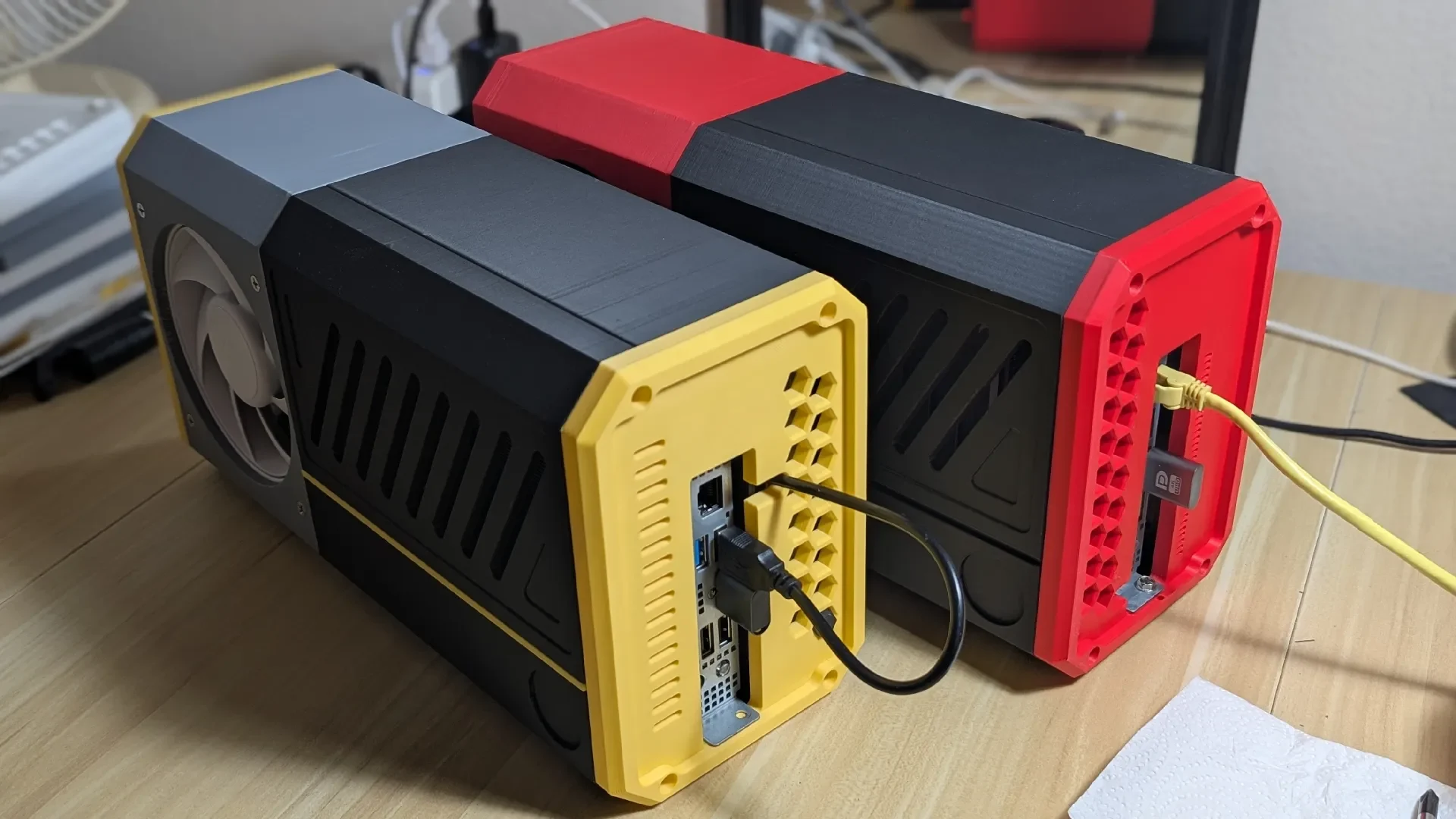

Компактный корпус промышленного типа, разработанный для AMD/ASRock BC-250.

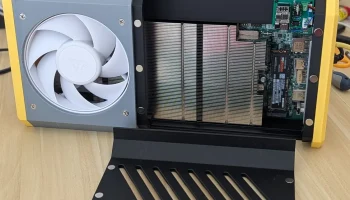

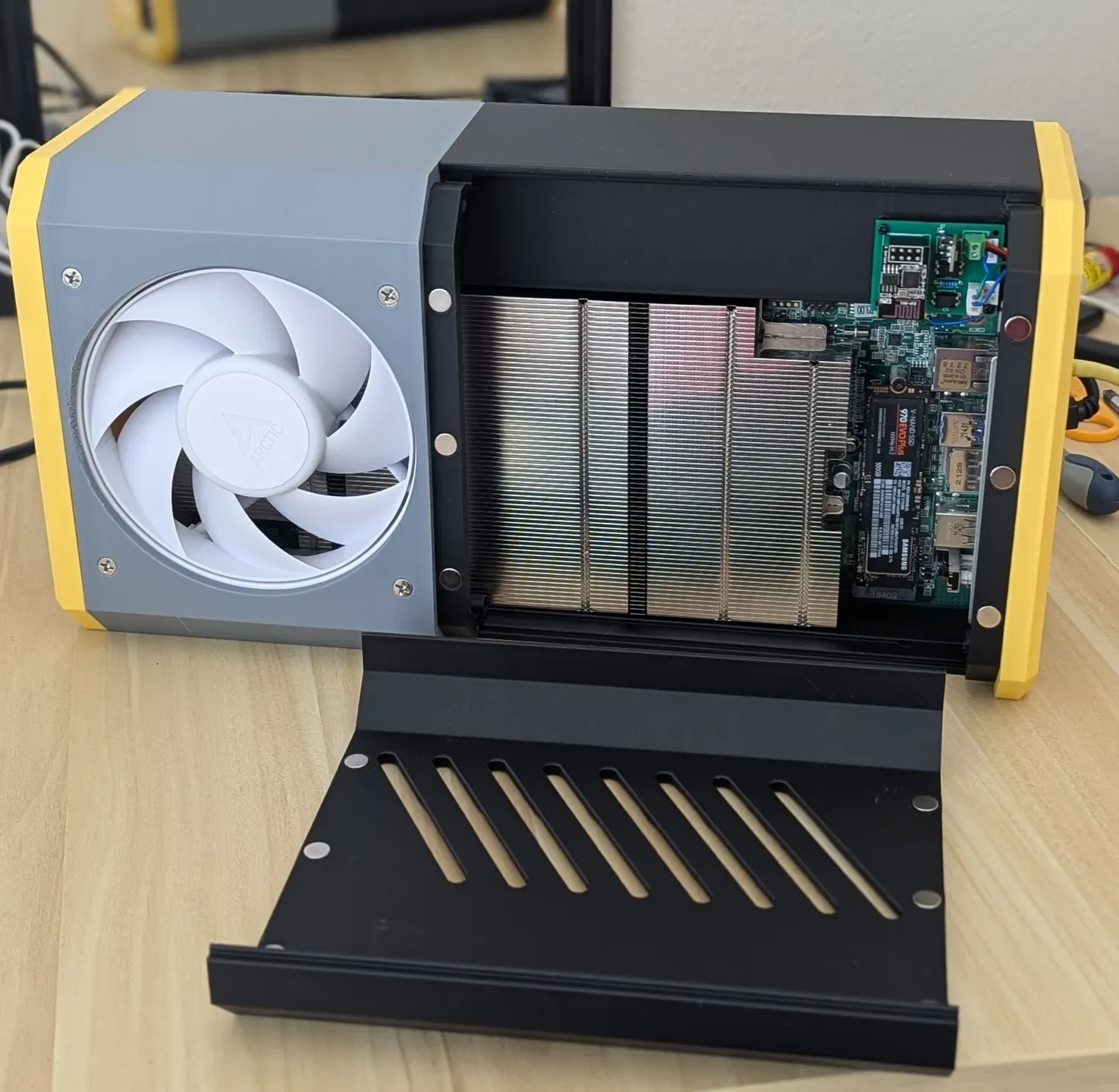

Этот корпус был построен на основе оригинального радиатора BC-250, что позволяет устанавливать карту без каких-либо модификаций радиатора или специального оборудования для охлаждения. В конструкции с боковым потоком воздуха используется большой приточный вентилятор, который проталкивает воздух непосредственно через штатный радиатор для эффективного охлаждения в относительно компактном корпусе.

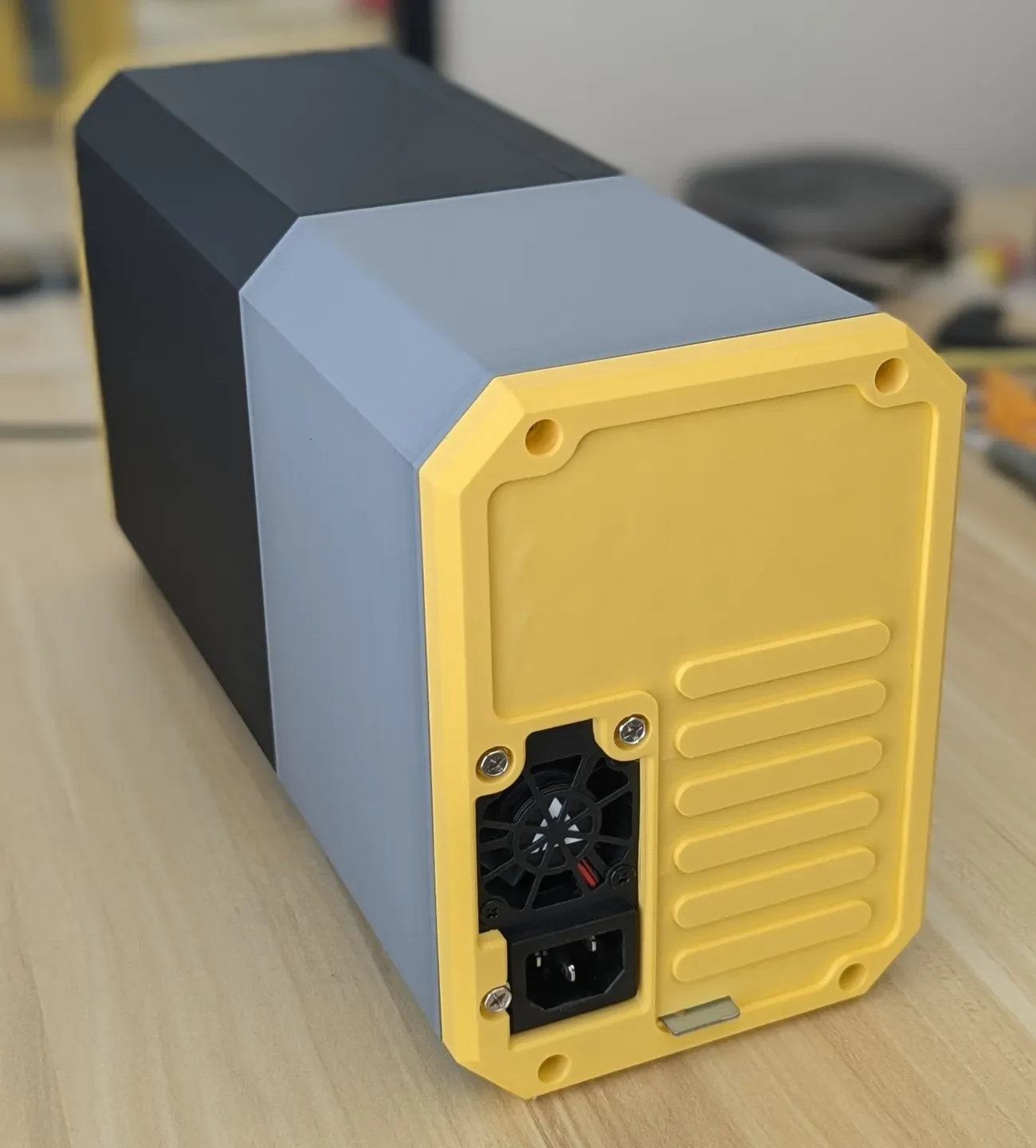

Корпус предназначен для источника питания FlexATX.

Несмотря на компактные размеры, в корпусе также можно разместить дополнительный внутренний 3,5-дюймовый жесткий диск, обеспечивающий большую емкость локального хранилища для игр класса AAA — идеальное решение для паровой машины своими руками или локального узла LLM.

Даже при использовании системы охлаждения с одним вентилятором корпус поддерживает температуру BC-250 около ~75°C при игровой нагрузке класса ААА с включенным 40CU.

Особенности

Полностью распечатанный на 3D-принтере корпус

Разработан специально для AMD/ASRock BC-250.

Совместим с большинством блоков питания FlexATX.

Использует штатный радиатор BC-250 без модификаций.

Компактная схема охлаждения с боковым потоком

Дополнительная поддержка 3,5-дюймового жесткого диска большой емкости.

Эффективность охлаждения

Производительность охлаждения зависит от частоты и количества включенных CU.

Для справки: корпус был протестирован с помощью FurMark при разрешении 1920×1080 и температуре окружающей среды примерно 28°C (82°F).

Результаты испытаний:

24 CU @ 1500 МГц (стандартная конфигурация): температура графического процессора 76°C

40 CU @ 1500 МГц (модифицированная конфигурация): температура графического процессора 85°C

Задняя пластина (измеряется с помощью термистора) 53~57°C

Наборы для самостоятельной сборки уже доступны!

Начните продавать наборы для самостоятельной сборки на eBay, чтобы поддержать этот проект и сэкономить свое время
(В настоящее время только в США)

Примечание. Мы нашли похожее объявление на Etsy, но оно не связано с нами. (14 июня 2026 г.)

Обновления

Панель легкого переключения (28 июня 2026 г.)
По просьбе пользователя я разработал новую переднюю панель, совместимую с широко доступным 24-контактным соединительным кабелем ATX с выключателем питания.

Поскольку эти кабели недороги и их легко найти на Amazon, это, вероятно, одно из самых простых решений по выключателю питания для BC-250. Никакой пайки или с��ециальной проводки не требуется.

Тело v2.4 (экспериментальное) (28 июня 2026 г.)
Добавлены вентиляционные отверстия на передней стороне задней панели и увеличена толщина задней опоры вентилятора с 25 мм до 32 мм.

⚠ Примечание. Эта версия еще не была тщательно протестирована, и ее может быть значительно сложнее распечатать, чем предыдущую версию. Я также был бы очень признателен, если бы кто-нибудь мог проверить, действит��льно ли новые вентиляционные отверстия улучшают эффективность охлаждения.

Стопорное кольцо на краю вентилятора (27 июня 2026 г.)
Красиво сделать отверстие для вентилятора под силу каждому Обратите внимание, кольцо намеренно плотно прилегает.

Новая передняя панель с возможностью установки 120-мм вентилятора (21 июня 2026 г.)

Уменьшена герметичность магнитных отверстий на магнитной передней панели и направляющих (17 июня 2026 г.)

Добавлен body-rear-flex.stl, новый задний корпус, поддерживающий как стандартную, так и одностороннюю ориентацию ввода-вывода с улучшенной организацией кабелей (13 июня 2026 г.).

Добавлен power-btn-key-long.stl для улучшения ощущения щелчка переключателя (05.06.2026).

Добавлен body-rear-ssio.stl с улучшенной прокладкой кабелей (03.06.2026).

Уменьшена толщина power-btn-base.stl (03.06.2026).

Добавлена односторонняя панель ввода-вывода (02.06.2026).

Исправлено расположение отверстия для переключателя M12, чтобы оно не мешало передней части корпуса (1 июня 2026 г.).

Печать заметок

Рекомендуется PLA или PETG.
(не требуются жаропрочные материалы)

Обычно достаточно 5-10 % заполнения, но для большей долговечности рекомендуется добавить дополнительные стенки вокруг отверстий для саморезов.

Необходимые предметы

Для тела

Саморезы M3 x 8 мм x 17 (оцинкованные, вероятно, лучше, чем нержавеющие, из-за сложности сборки...)

120x120x25 Вентилятор с ШИМ, 12 В и высоким статическим давлением (обычно Arctic P12 Pro (Amazon))

#6 саморез
