KLAMMA - Зажим для кабеля с фиксатором.........

Обновление дизайна

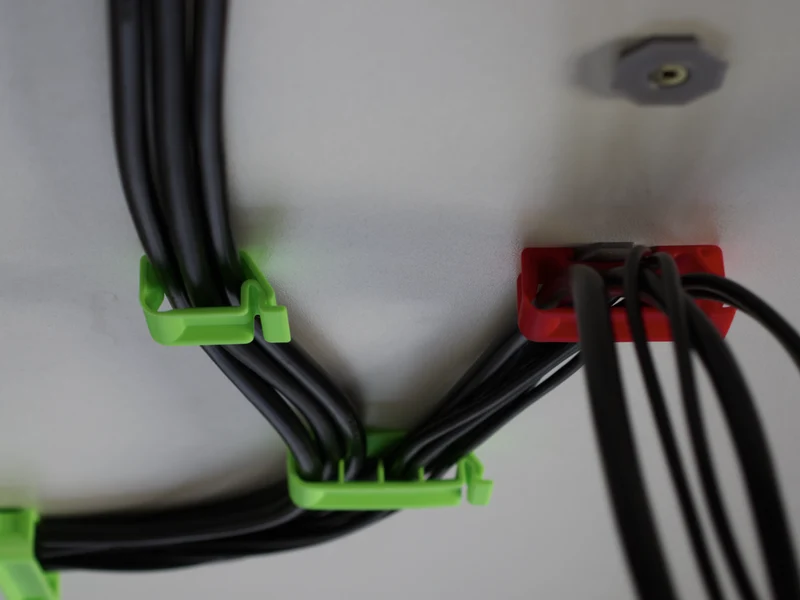

Красный зажим, показанный справа на втором изображении, представляет собой зажим для фиксирующего троса KLIPPT, пришедший на смену более ранней модели KLAMMA. KLIPPT представляет отдельную универсальную опорную пластину, которая обеспечивает несколько вариантов монтажа, включая крепление винтами, крепление на клей и совместимость со стандартными системами крепления. Благодаря уменьшенной поверхности контакта с клеем KLIPPT в первую очередь оптимизирован для монтажа �� механическим креплением. Для случаев, когда требуется монтаж только на клей с использованием 3M VHB или аналогичных лент, KLAMMA остается предпочтительным решением.

Мотивация

Недавно мне пришлось немного заняться прокладкой кабелей, и мне понадобились простые крепления для кабелей. Существующие модели не полностью удовлетворяли моему списку требований. Они либо представляют собой конструкции C-типа без фиксации, требуют дополнительного оборудования для соединения, либо доступны только в версии с резьбовым соединением. Большинство из них не имеют файлов *.step или *.f3d для размещения нестандартных размеров. Мой подход к этой задаче во многом вдохновлен этими кабельными зажимами на Amazon.

Особенности

За слишком много итераций мой (на данный момент) окончательный дизайн включае�� в себя следующие функции:

Прочная конструкция

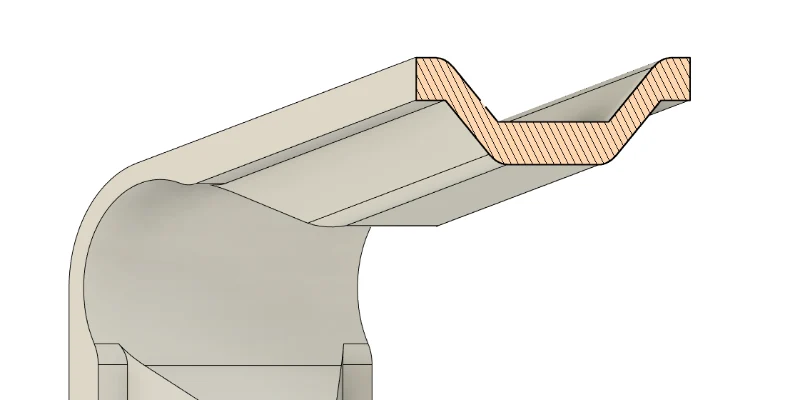

Рельефная средняя часть придает жесткость части рычага и делает более тонкую часть шарнира определенной точкой изгиба.

Конструкция блокировки

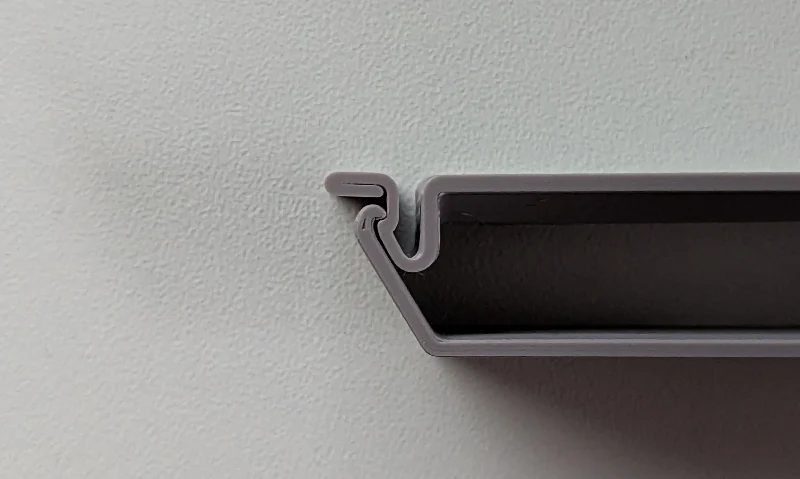

По сравнению с большинством других конструкций, эта модель имеет соответствующий фиксатор. Даже более тяжелые кабели не откроют зажим даже при ширине стены всего 1,6 мм.

Легко и быстро распечатать

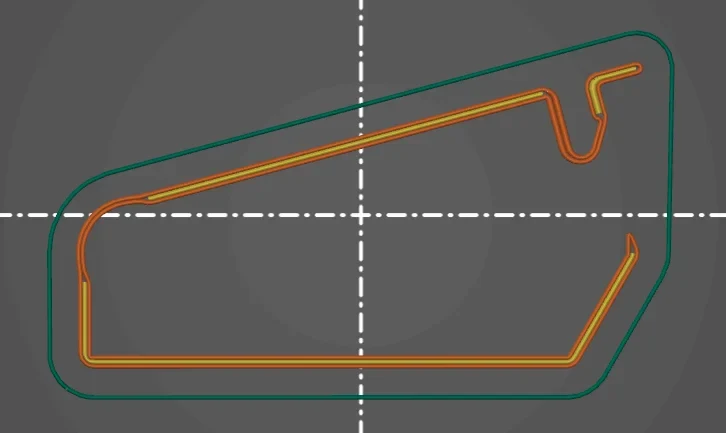

Постоянная толщина периметра по Z-образному отпечатку обеспечивает гладкую поверхность в целом. Все слои состоят из длинного пути печати, и только ребристая версия жертвует некоторой простотой ради визуальной эстетики.

Кастомизация

Найдите прикрепленный файл Fusion 360 с аккуратно организованными пользовательскими параметрами для настройки, например. ширина и длина.

Вариации

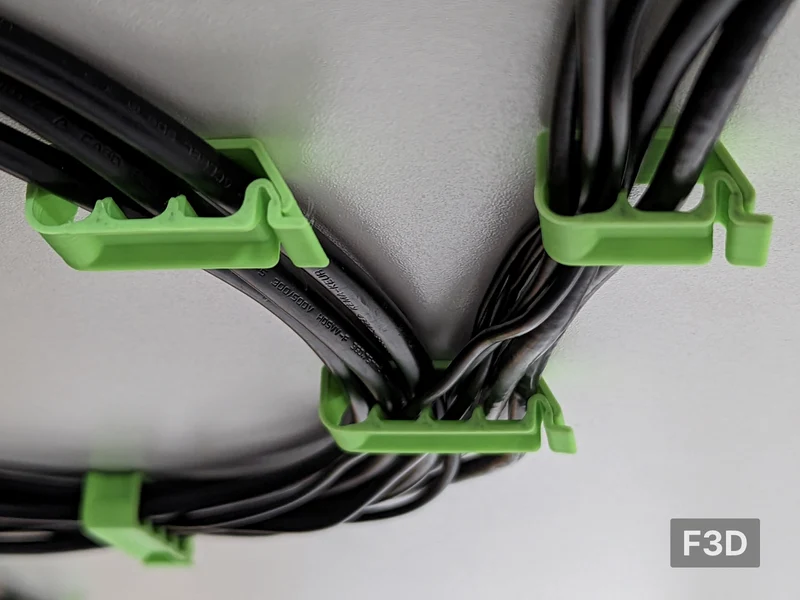

Ребристые версии предназначены для облегчения процесса прокладки кабеля, удерживая уже проложенные кабели. При полной загрузке они немного более неудобны.

Распечатать инструкции

Совместимая петля лучше всего работает с PETG, но ABS/ASA или даже PLA тоже подойдут, но могут сломаться, если открывать/закрывать слишком часто.

Эта модель оптимизирована для печати с соплом 0,4 мм с использованием механизма нарезки Arachne.

Дополнительно необходимое оборудование

Вам понадобится что-нибудь, чтобы закрепить эти зажимы на поверхности. Мне нравятся полоски Tesa Power Strips, потому что они не оставляют следов после удаления; Но я думаю, что и другие двусторонние ленты из вспененного материала тоже подойдут (например, ленты 3M VHB).
