Оптические штифты и держатели штифтов.........
Мы все любим наших друзей из ThorLabs, но иногда вам просто нужна быстрая помощь, и у вас нет денег или времени ждать, пока кто-нибудь прибудет с вашим заказом Lab Snacks. Решение — оптомеханика для 3D-печати! Подробная статья в Printables о системе и разработке собственных компонентов для взаимодействия с ней скоро появится (TM).

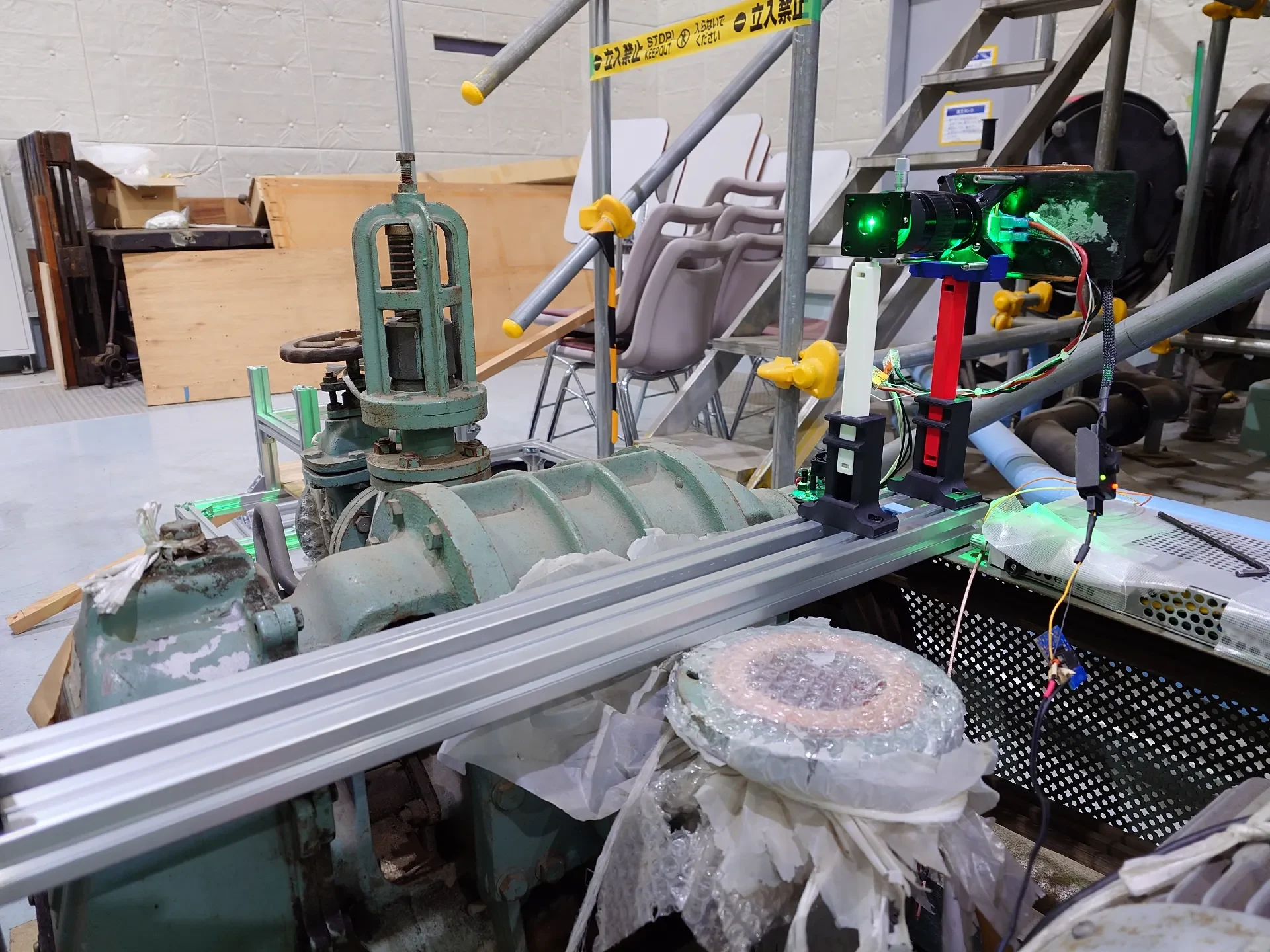

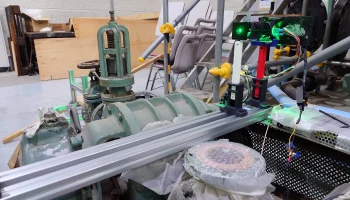

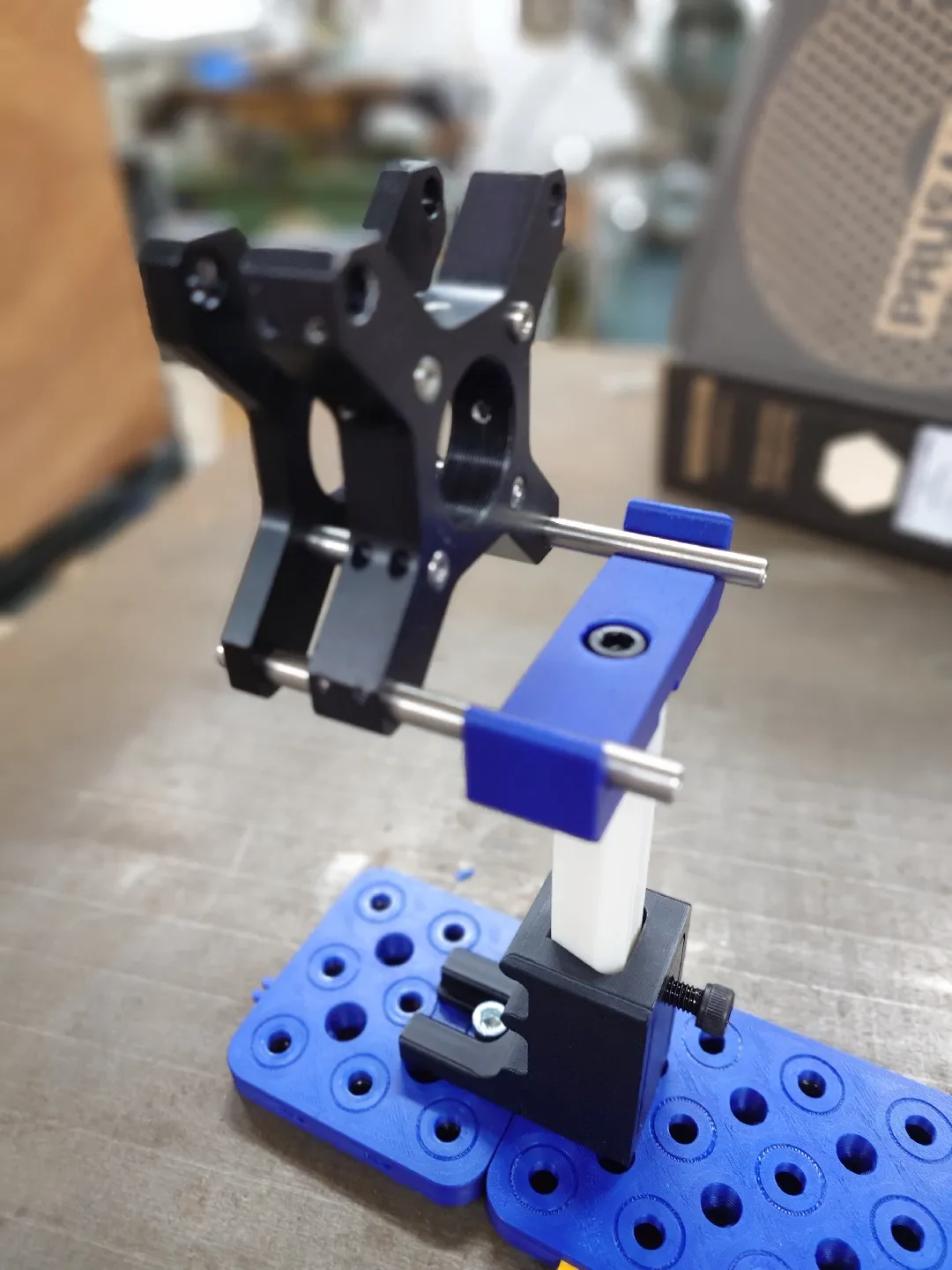

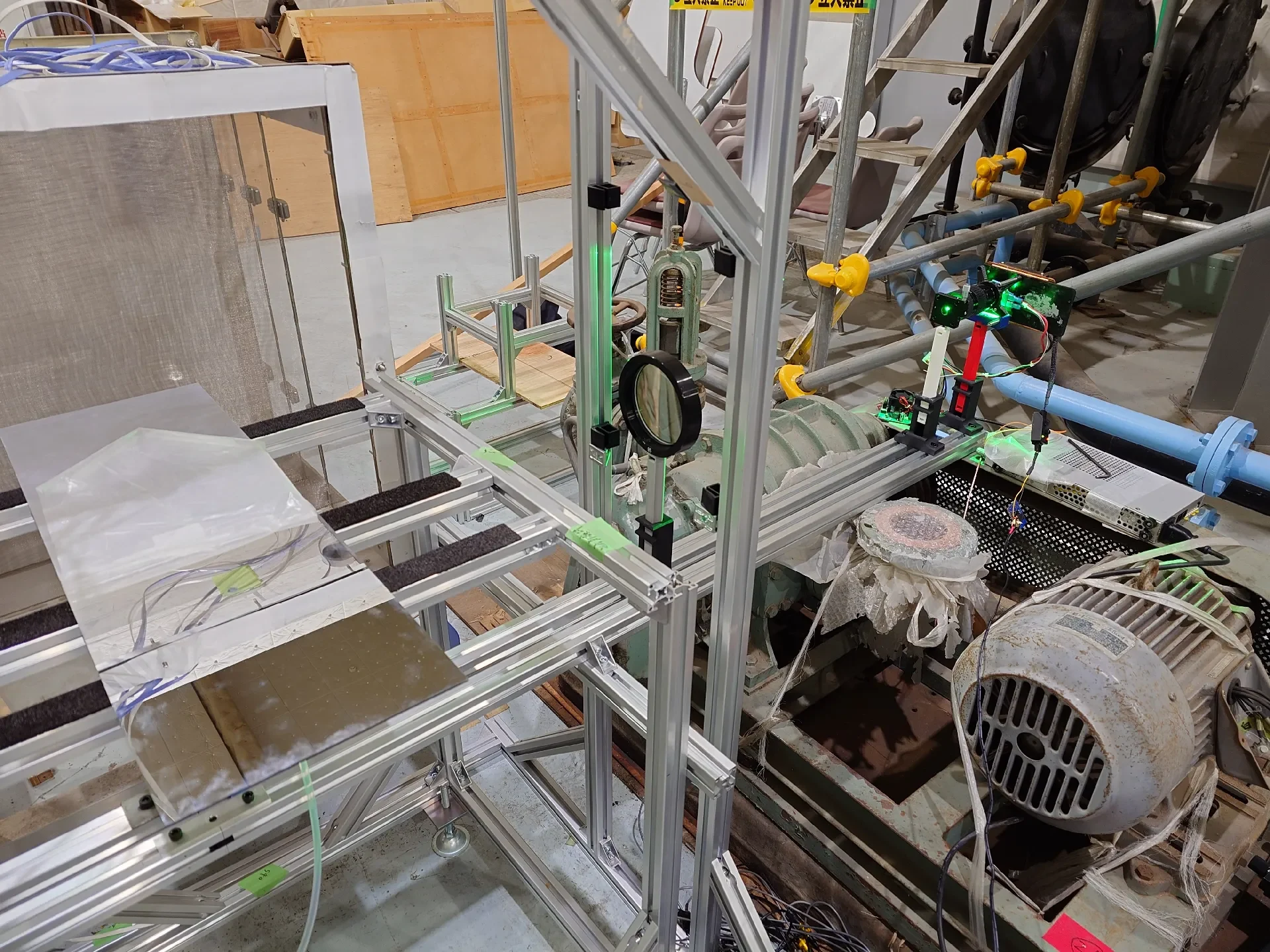

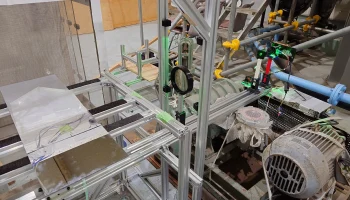

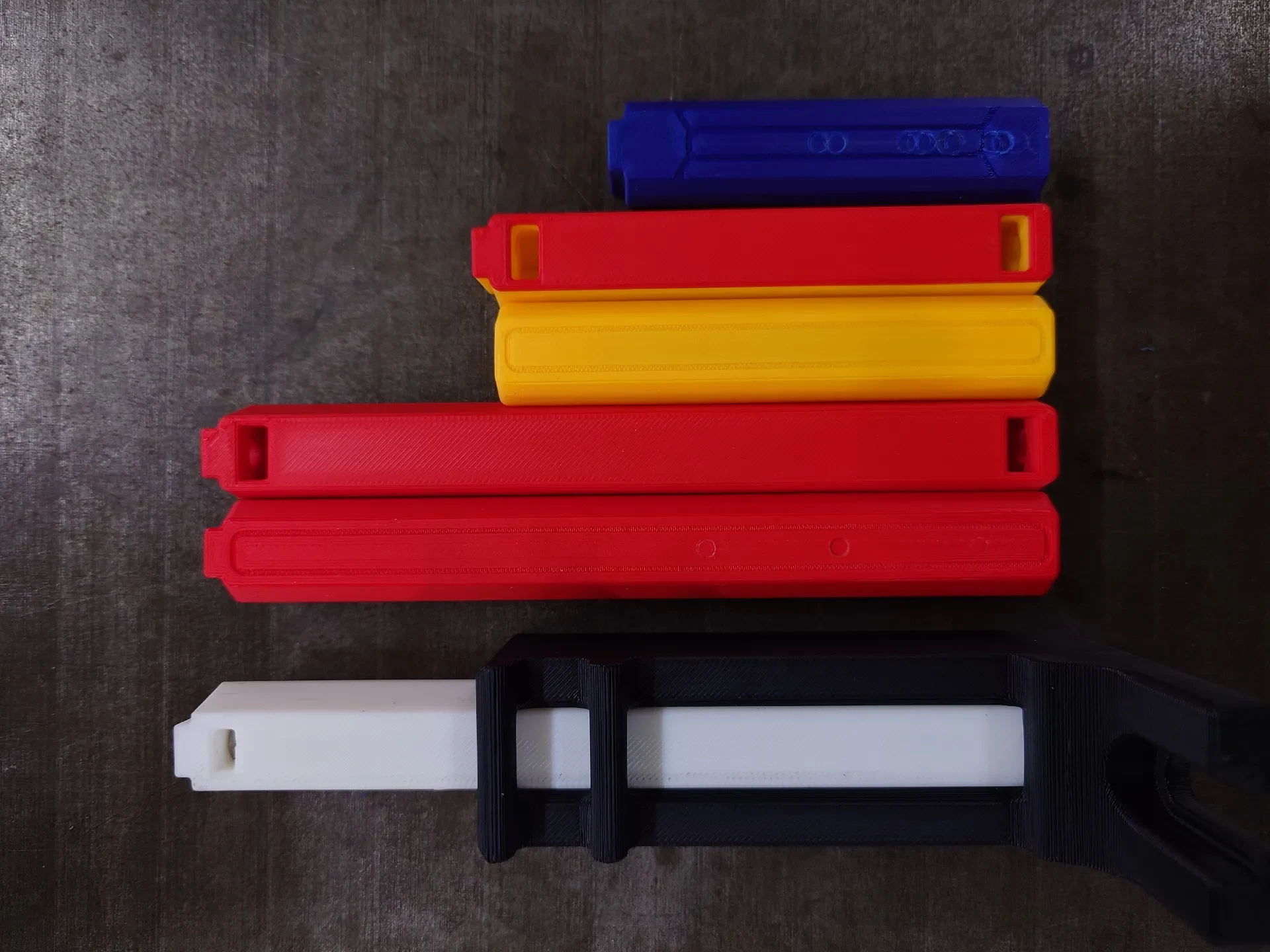

Вот основные компоненты оптомеханической системы, которую можно напечатать на 3D-принтере! Полностью параметрические и настраиваемые столбы и держатели столбов! Настройте необходимую длину, тип крепления, углы выравнивания и схемы крепления. Все предназначено для простой и надежной печати на любом 3D-принтере FDM.
Система сохраняет совместимость с большинством (если не со всеми) существующих оптомеханических устройств и продолжает расширяться за счет большего количества компонентов для 3D-печати, включая крепления каркасной системы, макеты и держатели линз.
Этот список печатных форм включает в себя подмножество вариантов быстрой печати с использованием гаек M6, поскольку именно их я чаще всего использую в своей лаборатории. Информацию о других типах крепежа (1/4-20, M4 или 8-32), а также о бесконечных комбинациях длины и схем крепления см. в конфигураторе OnShape.
Если вы загружаете свои детали из OnShape, загрузите версию отсюда или поставьте лайк здесь на Printables, чтобы больше людей могли найти систему.
Если вы считаете систему полезной, поделитесь ею со своими коллегами. Если это облегчит или удешевит настройку вашей лаборатории, возможно, купите мне кофе, чтобы я мог продолжить разработку системы и сохранить ее бесплатной и открытой доступной по лицензии Open Community License (OCL) с подключаемым модулем общей атрибуции (GAtt).
Если у вас есть какие-либо проблемы, пожалуйста, оставьте комментарий или отправьте мне сообщение. Исправления ошибок и предложения очень приветствуются. Вы также можете разработать и загрузить свои собственные компоненты для системы! Просто не забудьте поделиться ими на условиях OCL или любой другой некоммерческой лицензии по вашему выбору.
Рекомендуемые настройки печати
Система спроектирована так, чтобы ее было максимально просто печатать. Никаких подставок, никаких специальных материалов, никаких трюков со слайсерами. Я начал разработку системы на Prusa Mk3s, а сейчас использую Snapmaker U1 и Prusa XL. Общие рекомендации по печати следующие:
Печать из PLA для максимальной жесткости и простоты печати.
Используйте нити, армированные PETG, PCTG или углеродным волокном, если вам нужна более высокая температурная стабильность (смотрите на своих исследователей горения).
Если у вас возникли проблемы с короблением длинных столбиков, я рекомендую армированную волокном нить, например PETG-CF или PET-GF.
Для достижения наилучших результатов используйте три периметра с пятью верхними и нижними слоями.
Разработан для толщины слоя 0,2 мм, но нет причин, по которым вы не могли бы сделать его толще или тоньше. Нет особых причин уменьшать размер, поскольку детали рассчитаны на размер 0,2 с соплом 0,4 мм.
Заполнение здесь не критично. Обычно я использую 10% Adaptive Cubic. Если у вас возникли проблемы с деформацией, может оказаться полезным нелинейный тип заполнения, например Gyroid.

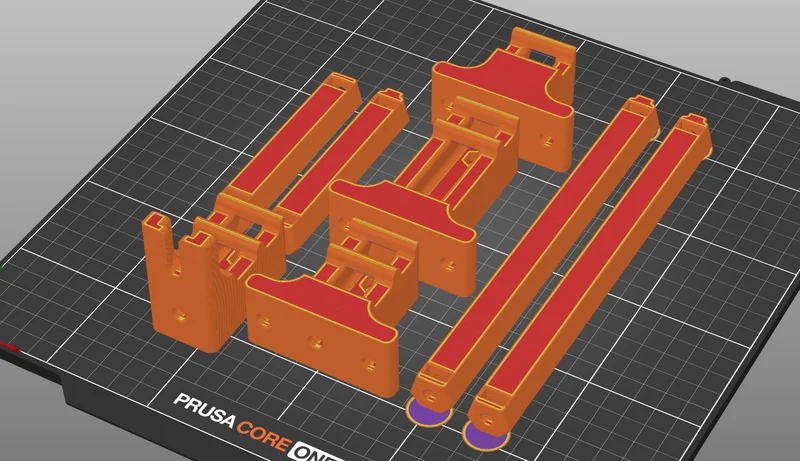

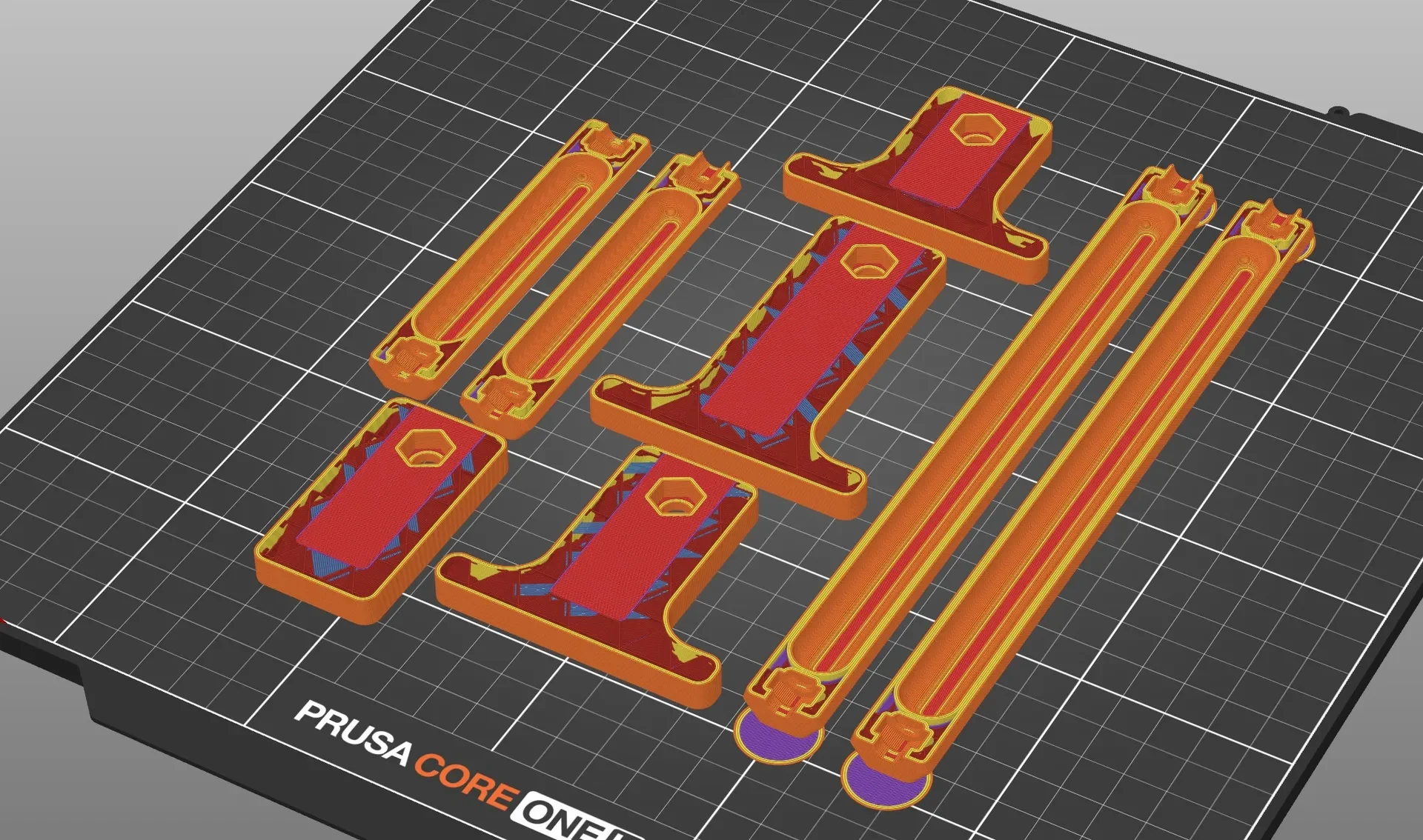

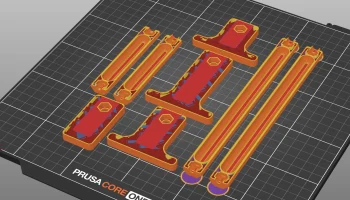

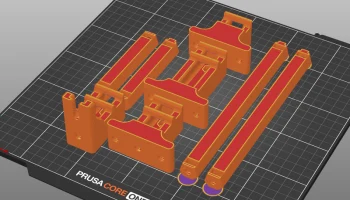

Ориентация печати должна быть так, чтобы все карманы для гаек были обращены вверх. Пример правильной ориентации детали показан на изображении среза ниже.

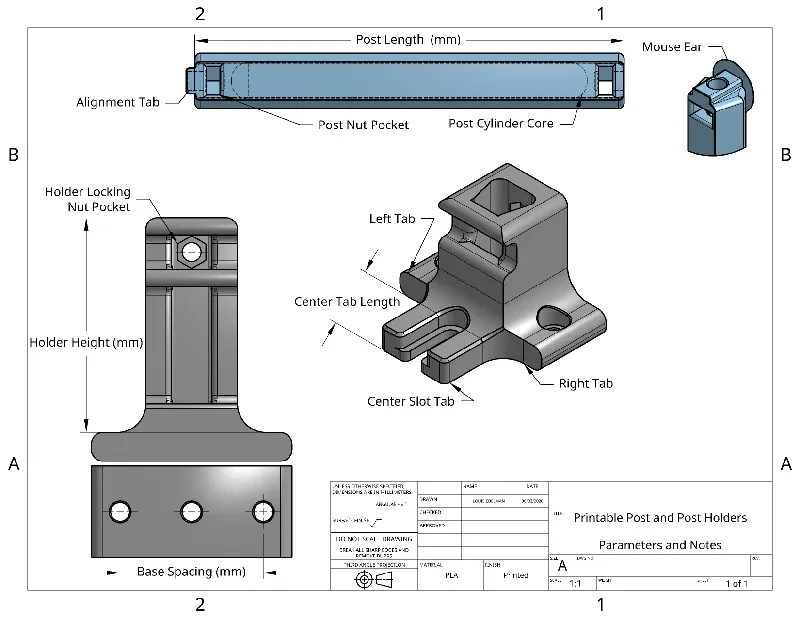

Соглашение о нумерации деталей
Post-L<длина в мм>--<тип гайки>
например Post-L200-A-M6 представляет собой стойку длиной 200 мм с выравнивающей лапкой (A) и гнездом под гайку M6.
Например. Post-L123-U-8 представляет собой стойку длиной 123 мм без выравнивающего выступа (U) и кармана для гаек 8-32.
Держатель-W<расстояние между основаниями в мм>-H<высота в мм>->-<тип гайки>
например Holder-W50-H100-LR-1-4 представляет собой держатель стойки с расстоянием между базовыми отверстиями 50 мм, высотой 100 мм с левыми (L) и ® выступами и карманом для стопорной гайки 1/4-20.
Например. Holder-W50-H100-C20-M4 — это держатель с расстоянием между базовыми отверстиями 80 мм, высотой 40 мм, с центральным выступом © длиной всего 20 мм и карманом для стопорной гайки M4.
Обратите внимание, что параметр базовой ширины W является несколько рудиментарным для случая только C, но он сохраняется для полноты конфигурации САПР.
Инструкции по сборке и использованию

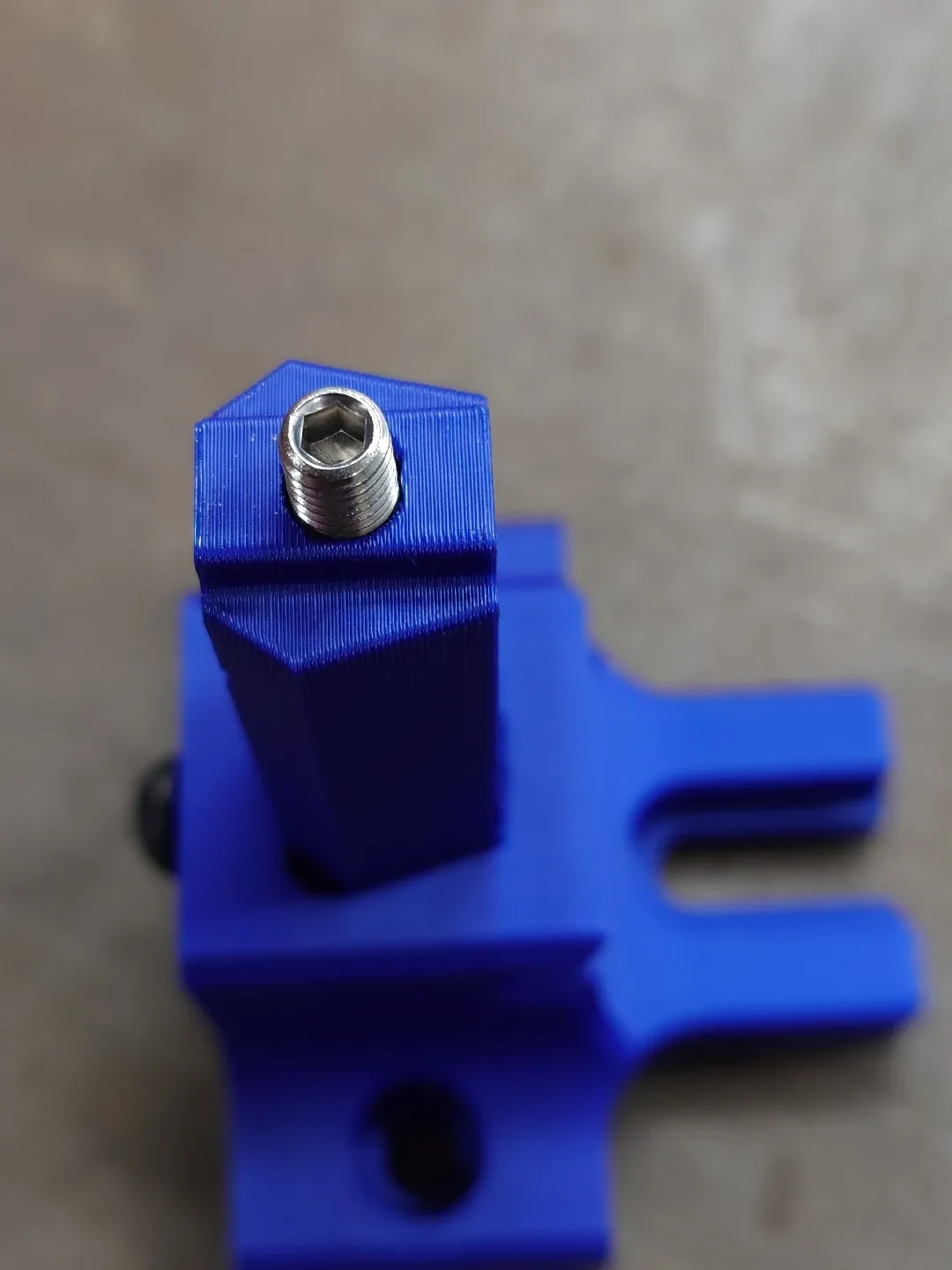

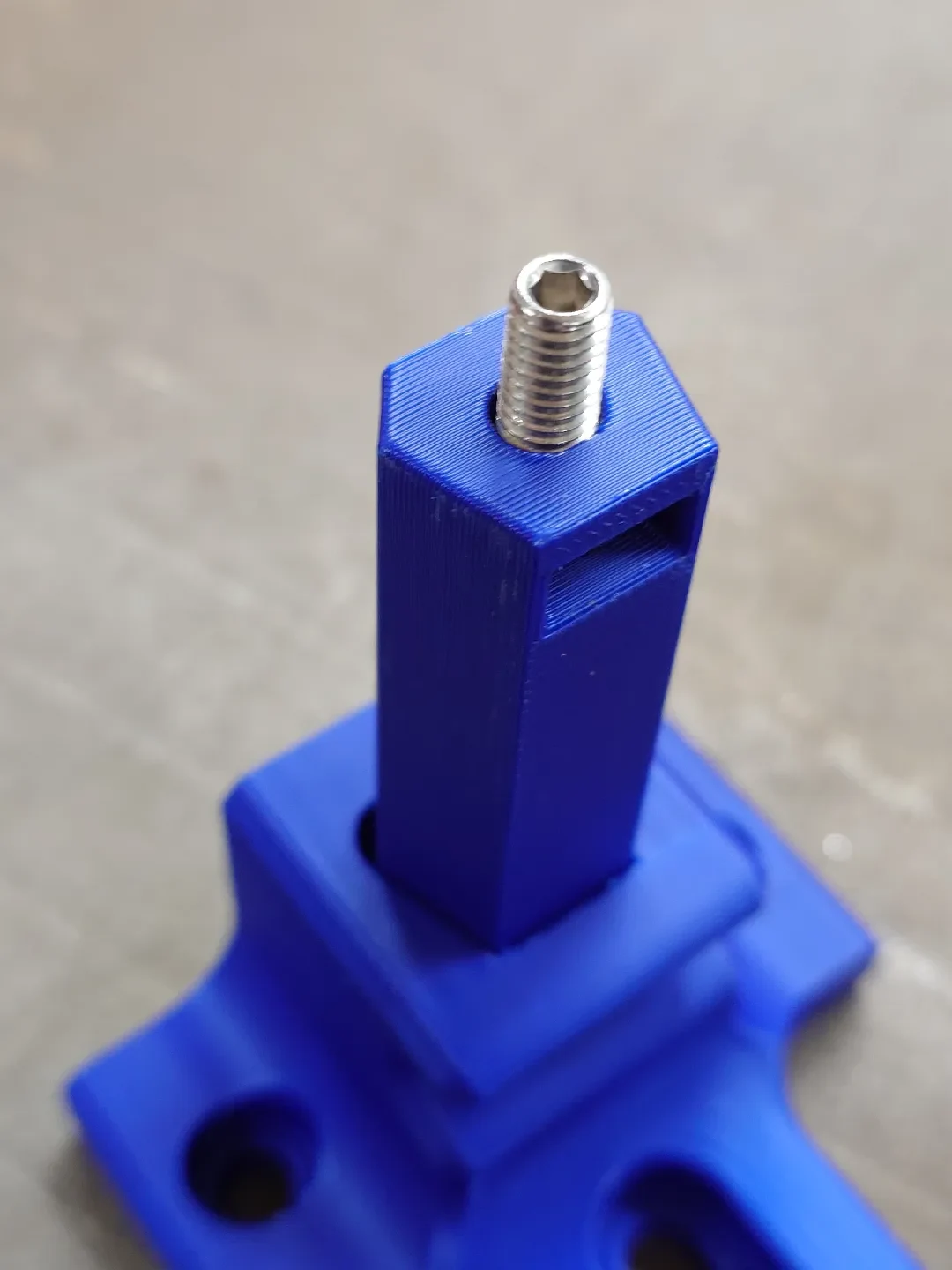

Вставьте гайки в соответствующие гнезда для гаек. Если допуск мал, ввинтите гайку в винт, чтобы обеспечить больший рычаг при вставке. Подойдет любая плоская гайка стандартного размера.
