Параметрический кронштейн для полки под углом 90 градусов...

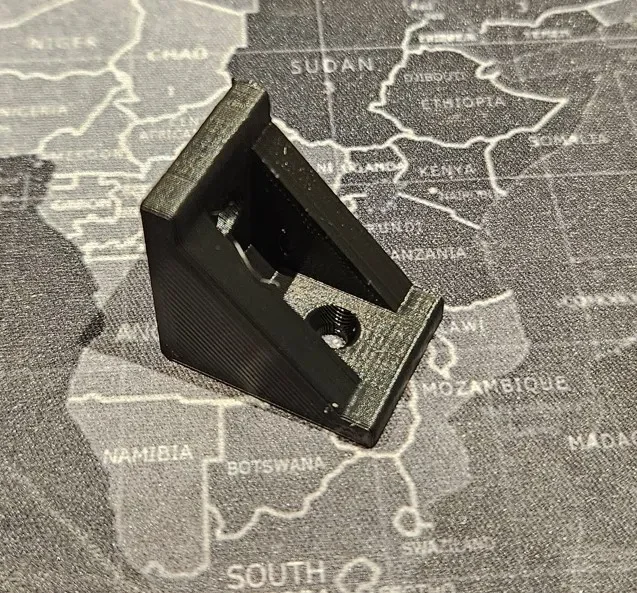

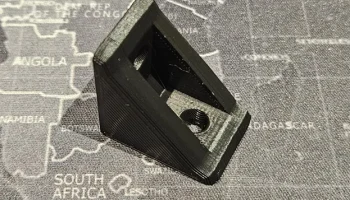

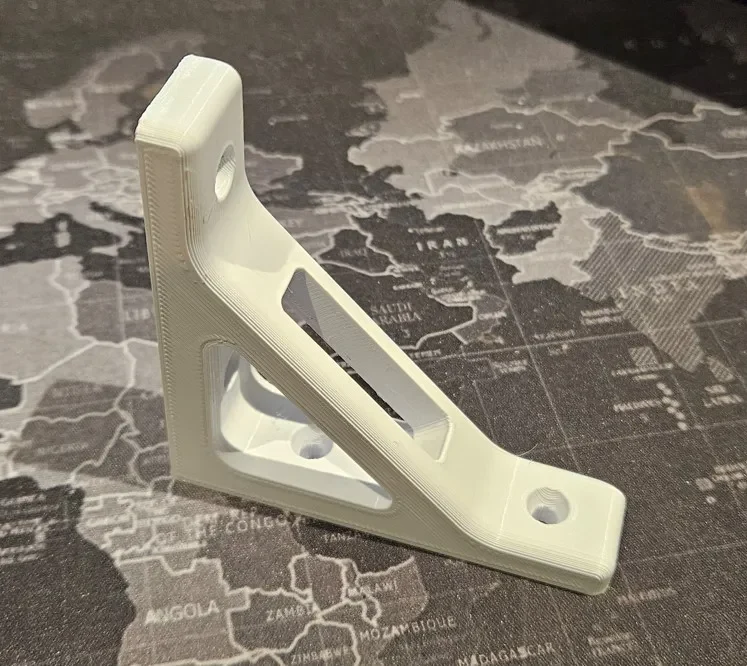

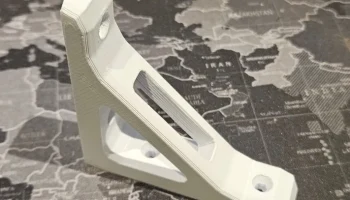

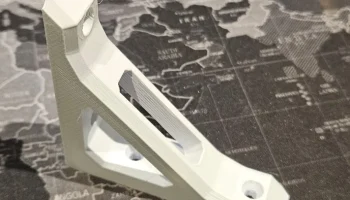

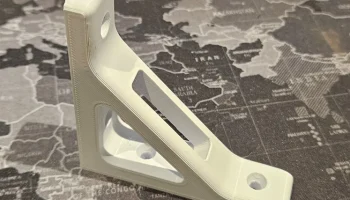

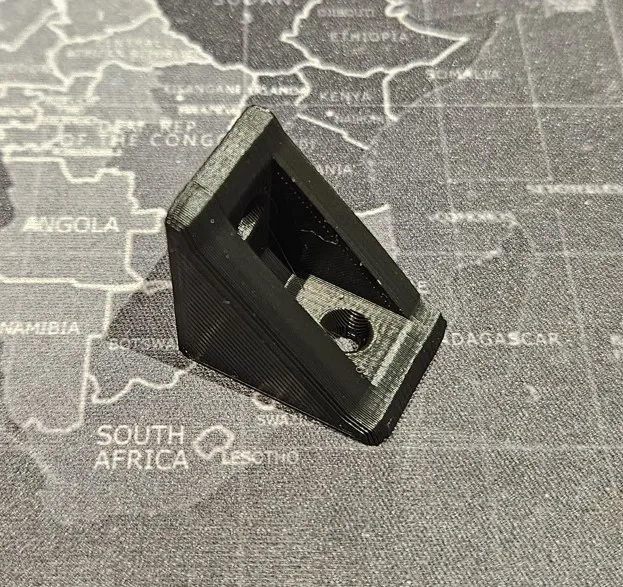

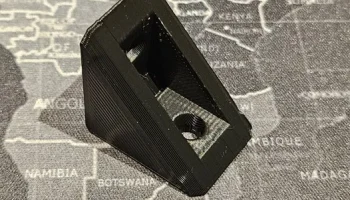

Это простой, но универсальный параметрический кронштейн на 90 градусов. Размер этого кронштейна можно изменить практически для любых нужд с помощью параметров OpenSCAD. Для кронштейна также можно выбрать 3 разных стиля; Нормальный скос, низкополигональная и сверхнизкополигональная.

Если вы не знакомы и/или ненавидите OpenSCAD, вы можете использовать настройщик MakerWorld здесь (https://makerworld.com/en/models/726914#profileId-674133), чтобы создать скобки любого размера, которые вам могут понадобиться. Пруса, это действительно то, что тебе нужно добавить на свой сайт!!!!

У меня есть предварительно созданные STL для набора дюймовых размеров от 1x1 до 8x8 дюймов, в которых используются винты №4, №6 или №8. В таблице ниже указаны размеры и размеры/размеры винтов. На следующей неделе я добавлю больше предварительно созданных STL-метрик.

Если вы хотите создать нестандартный размер, я загрузил файл OpenSCAD, который вы можете использовать для изменения параметров. Вы можете изменить высоту, длину, ширину, расположение и размер отверстий для винтов, размер головки винта, полистиль и многое другое. Я также загрузил файл .json, содержащий настройки для предварительно созданных STL, перечисленных ниже.
ПРИМЕЧАНИЕ. Файл OpenSCAD не идеален :-/ Извините, но чтобы стать идеальным, требуется слишком много времени. Если вы сделаете настройку слишком большой или слишком маленькой, вы можете получить что-то, что даже не будет похоже на скобку. Однако вы можете использовать настройки из файла .json в качестве отправной точки. Мне нужно было загрузить это как текстовый файл, поэтому, чтобы использовать его, вам нужно переименовать его в 90DegreeBracket.json, если вы хотите, чтобы вкладка «Параметры» отображалась в OpenSCAD.
ПРИМЕЧАНИЕ № 2. Да, я знаю, что для рендеринга обычного стиля скоса требуется ооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооотреждовьном стиле.

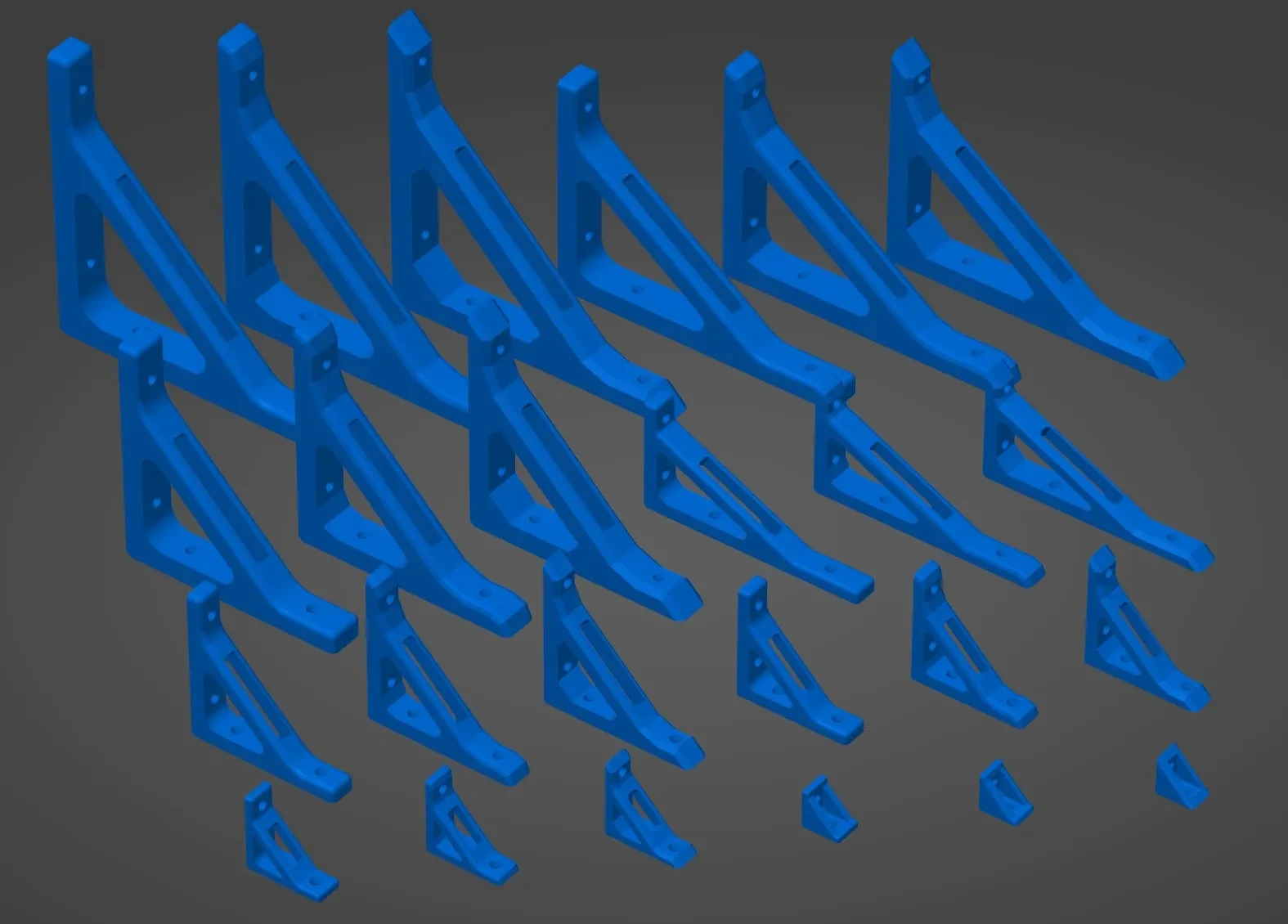

Предварительно созданные STL

Империал
Размер кронштейна Ширина кронштейна Стили Размер винта Расположение винта 1 Расположение винта 2
1x1 дюйм ¾ дюйма Обычный скос, Low Poly, Extra Low Poly № 4 или № 6 5/8 дюйма Нет
2x2 дюйма ¾ дюйма, нормальная фаска, низкополигональная, сверхнизкополигональная #4 или #6 5/8 дюйма 1 5/8 дюйма
3x3 дюйма ¾ дюйма, обычный скос, низкополигональная, сверхнизкополигональная #4 или #6 7/8 дюйма, 2 ½ дюйма
3x6 дюймов ¾ дюйма с нормальной фаской, низкополигональная, сверхнизкополигональная #4 или #6

Ст��рона 3 дюйма:
7/8 дюйма

Сторона 6 дюймов:
1 ¾ дюйма

Сторона 3 дюйма:
2 ½ дюйма

Сторона 6 дюймов:
5 дюймов

4x4 дюйма ¾ дюйма, нормальная фаска, низкополигональная, сверхнизкополигональная #6 1 дюйм 3 3/8 дюйма
6x6 дюймов 1 дюйм Нормаль��ая фаска, Low Poly, Extra Low Poly #6 или #8 1 ½ дюйма 5 дюймов
6x8 дюймов, 1 дюйм, нормальная фаска, низкополигональная, сверхнизкополигональная #6 или #8

Сторона 6 дюймов:
1 ½ дюйма

Сторона 8 дюймов:
2 дюйма

Сторона 6 дюймов:
5 ¼ дюйма

Сторона 8 дюймов:
7 дюймов

8x8 дюймов 1 дюйм Обычный фасок, Low Poly, Extra Low Poly #8 2 дюйма 7 дюймов

Метрика
Размер кронштейна Ширина кронштейна Стили Размер винта Расположение винта 1 Расположение винта 2
20x20 мм 20 мм Обычный скос, Low Poly, Extra Low Poly M3 или M4 12 мм Нет
20x40 мм 20 мм Нормальная фаска, Low Poly, Extra Low Poly M3 или M4

Сторона 20 мм:
12 мм

Сторона 40 мм:
24 мм

Нет
30x30 мм 20 мм Нормальная фаска, Low Poly, Extra Low Poly M3 или M4 10 мм 22 мм
40x40 мм 20 мм Обычный скос, Low Poly, Extra Low Poly M3 или M4 15 мм 32 мм
40x60 мм 20 мм Нормальная фаска, Low Poly, Extra Low Poly M3 или M4

Сторона 40 мм:
14 мм

Сторона 60 мм:
21 мм

Сторона 40 мм:
30 мм

Сторона 60 мм:
45 мм

60x60 мм 20 мм Обычный скос, Low Poly, Extra Low Poly M3 или M4 20 мм 50 мм

Если вы обнаружите что-то не так в приведенных выше таблицах, сообщите мне, чтобы я мог это исправить. Спасибо!

Печать

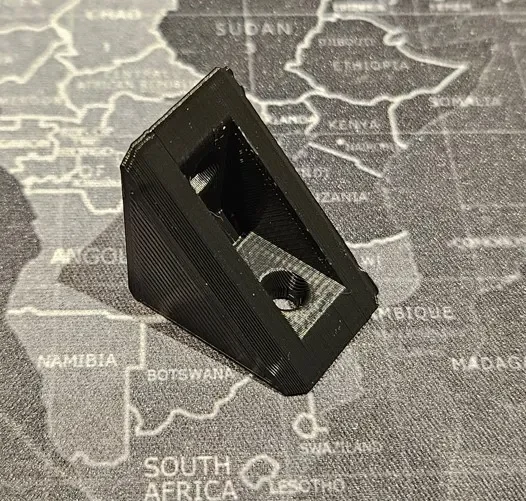

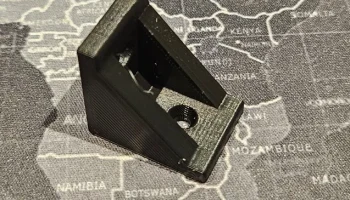

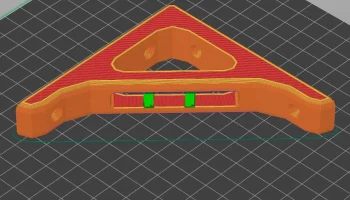

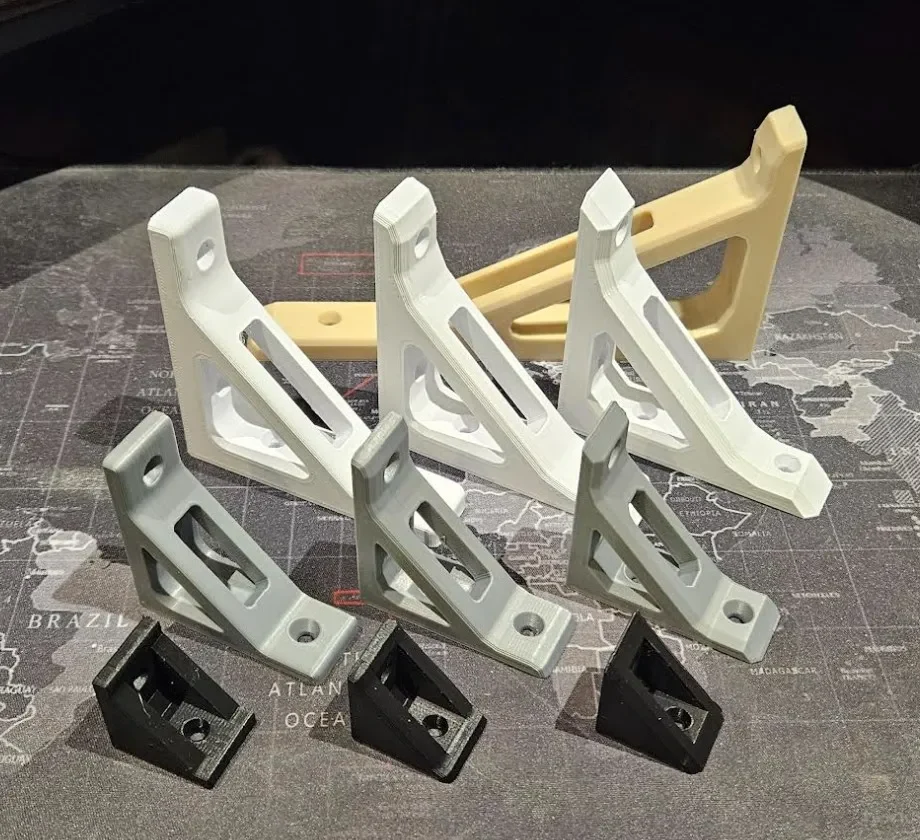

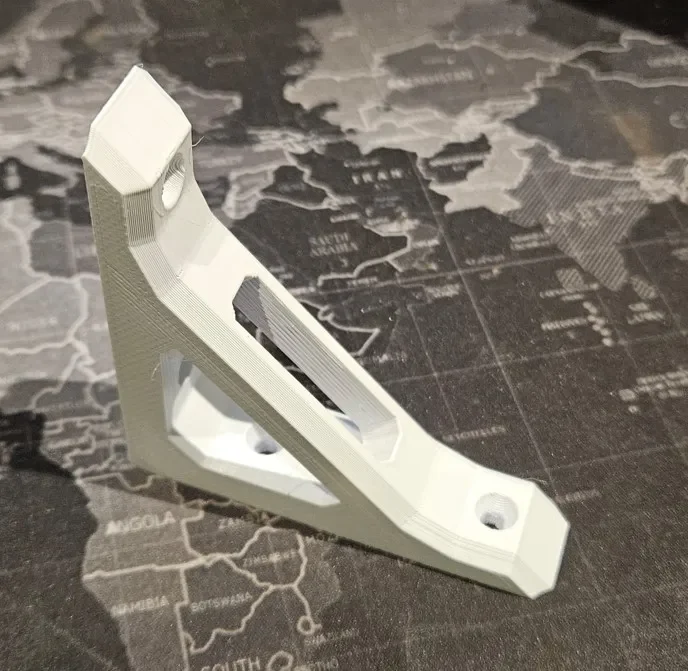

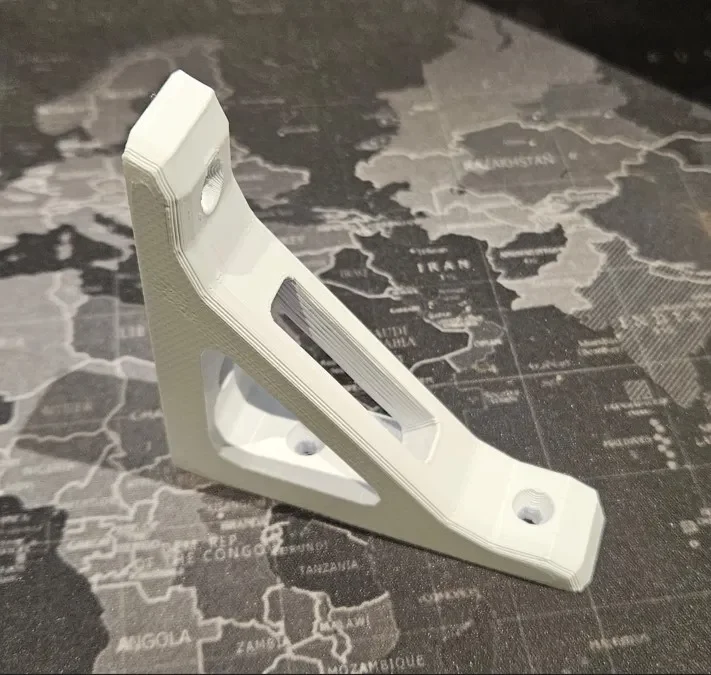

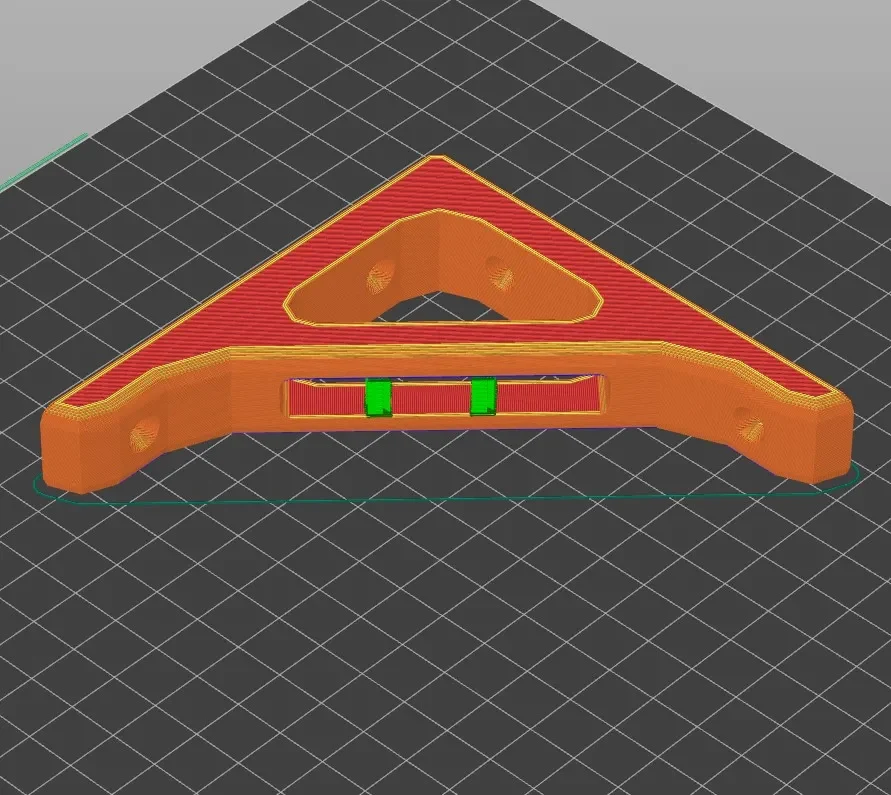

Я рекомендую распечатать их в плоском виде, немного потрудившись над опорами внутри паза для доступа к винтам угловой опоры. Посмотрите изображения для примера.

В противном случае используйте заливку и периметры по своему усмотрению в зависимости от того, насколько прочными они вам нужны.

Журнал изме��ений

22 сентября 2024 г.:

Добавлены кронштейны 20х40, 40х60 и 60х60 мм.
Исправлена небольшая проблема, из-за которой после вырезания отверстия для винта оставалось небольшое количество материала. Был только и выпуск в небольшом количестве
