Корпус для TTGO T-Beam Meshtastic

📁 Корпус для TTGO T-Beam Meshtastic
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

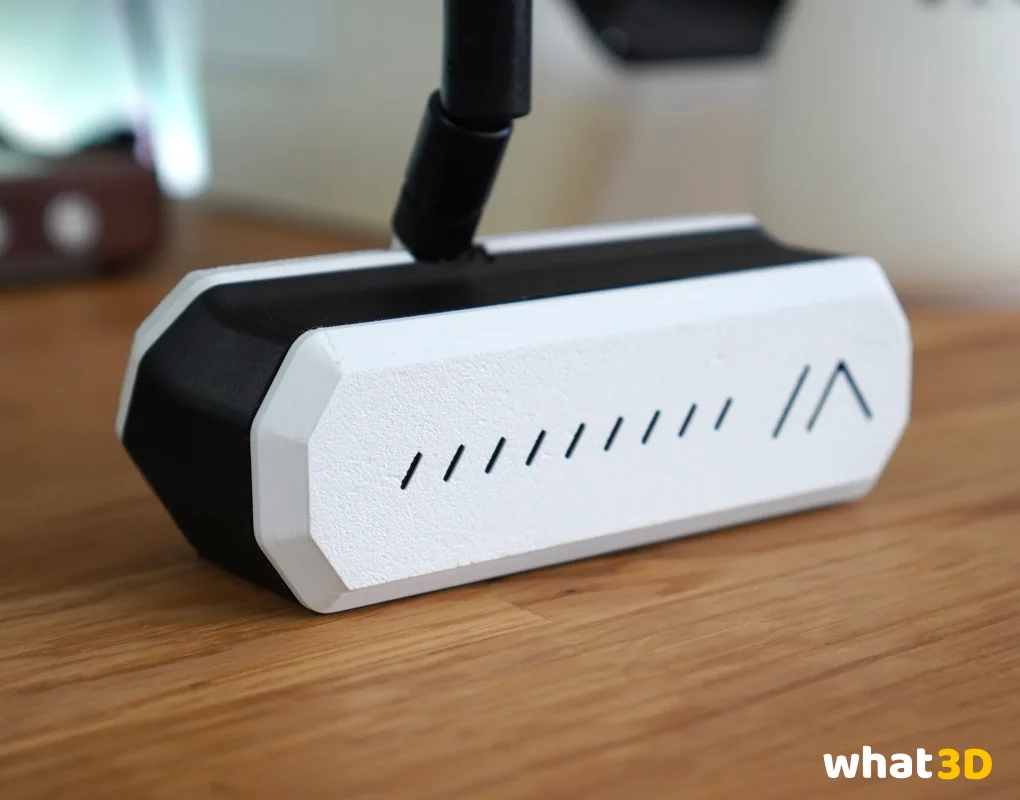

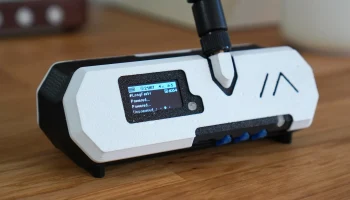

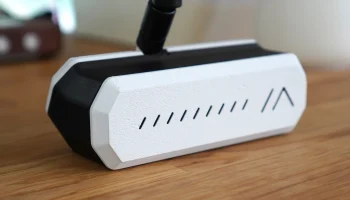

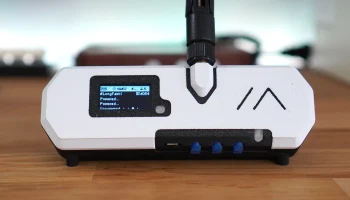

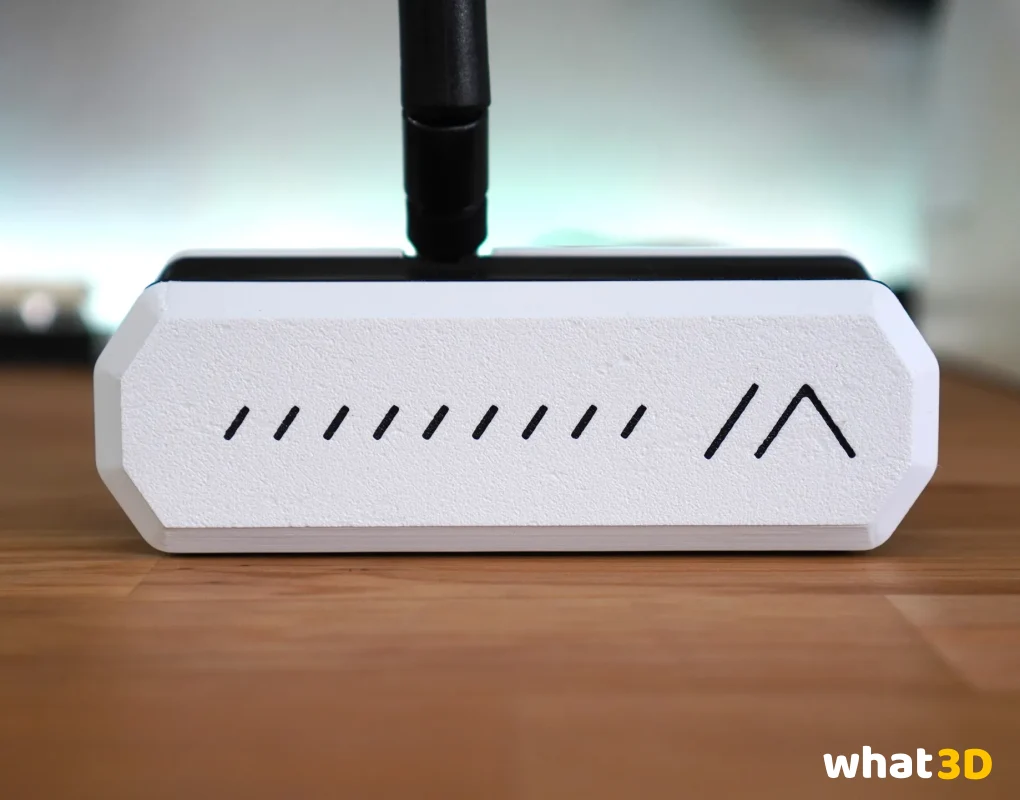

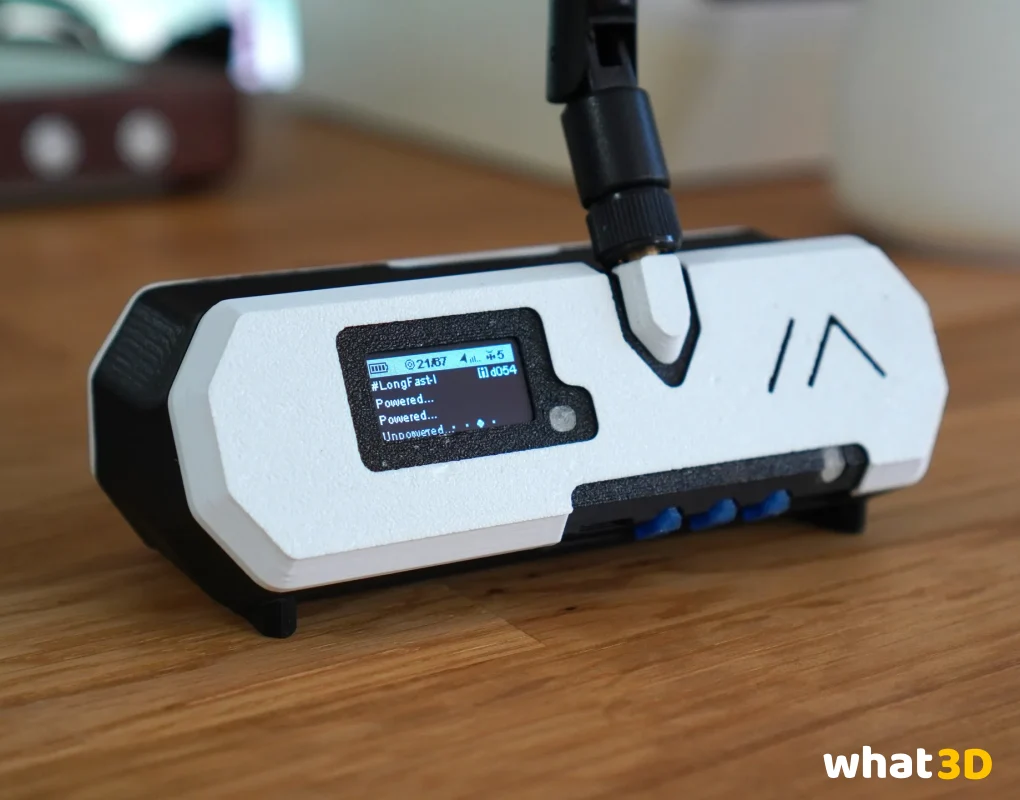

Это моя попытка создать корпус для TTGO T-Beam. Я хотел что-то, отличающееся по стилю от существующих прочных и практичных корпусов. Вдохновением послужили Portal, концепт-арт в стиле научной фантастики и немного кассетного футуризма.

Инструкции по сборке

Оборудование

    4x M2 резьбовые вставки с термофиксацией
    2x M3 резьбовые вставки с термофиксацией
    4 винта M2x8
    2 винта M3x8

Печатные детали

Распечатайте по одной детали каждого типа. Поддерживающий материал не требуется, но хорошее охлаждение деталей будет полезно. ABS рекомендуется использовать, если чехол будет находиться в жарком месте, например, на приборной панели автомобиля. При печати с использованием ABS некоторые детали могут потребовать окантовки для предотвращения деформации.

На изображении представлена цветовая гамма.

Основной цвет (черный)

    Корпус
    Вставка задней крышки
    Вставка передней панели

Вторичный цвет (белый)

    Крышка антенны
    Задняя крышка
    Передняя панель

Акцентный цвет (синий)

    Кнопки

Прозрачный

    Светодиод GPS
    Светодиод состояния

Шаги

• Вставьте нагревательные вставки.
• Приклейте трубки светодиодов к вставке передней панели.
• Вставьте кнопки в пазы корпуса.
• Установите вставку передней панели на верхнюю часть T-образной балки.
• Установите T-образную балку и вставку передней панели на переднюю часть корпуса. Закрепите винтами M2.
• Установите переднюю панель и прикрутите ее к корпусу винтами M3.
• Нажмите на крышку антенны, чтобы она зафиксировалась на антенном разъеме T-образной балки.
• Защелкните вставку задней крышки в заднюю панель.
• Защелкните заднюю панель на задней части корпуса.
