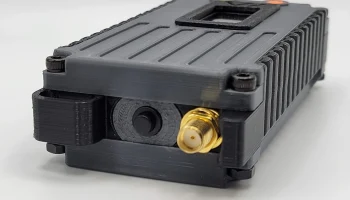

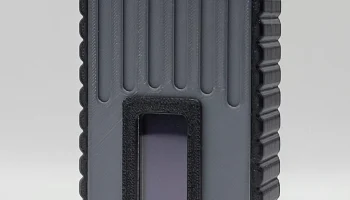

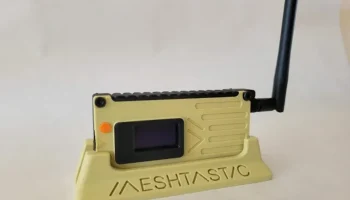

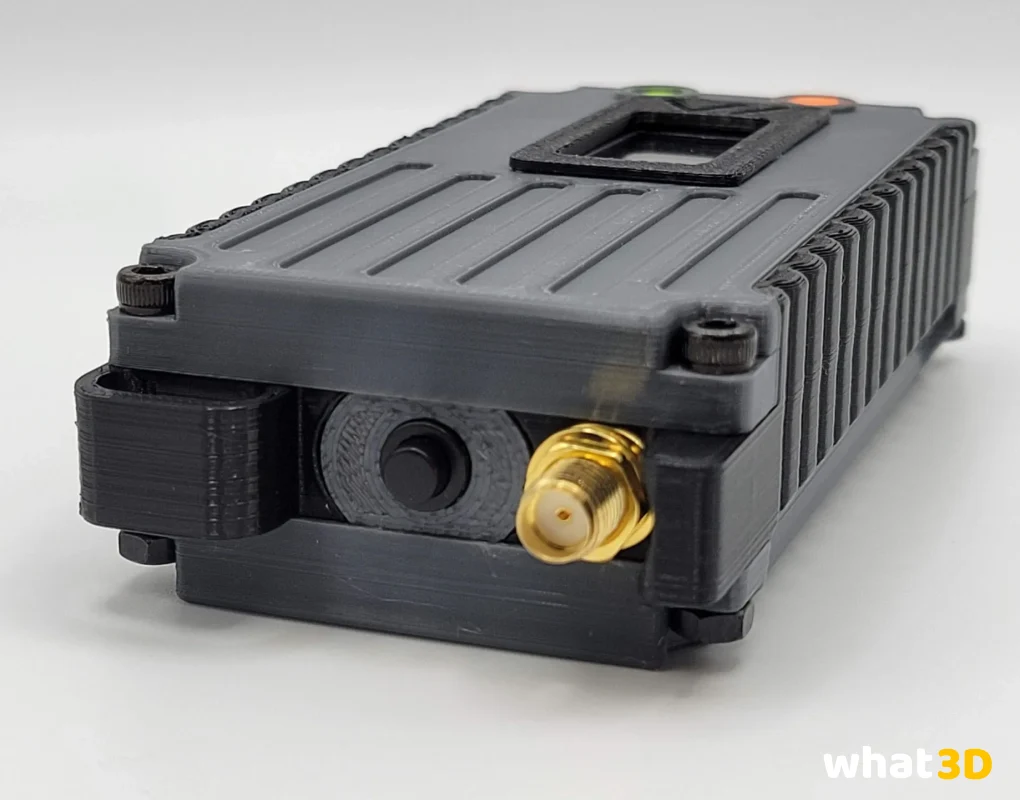

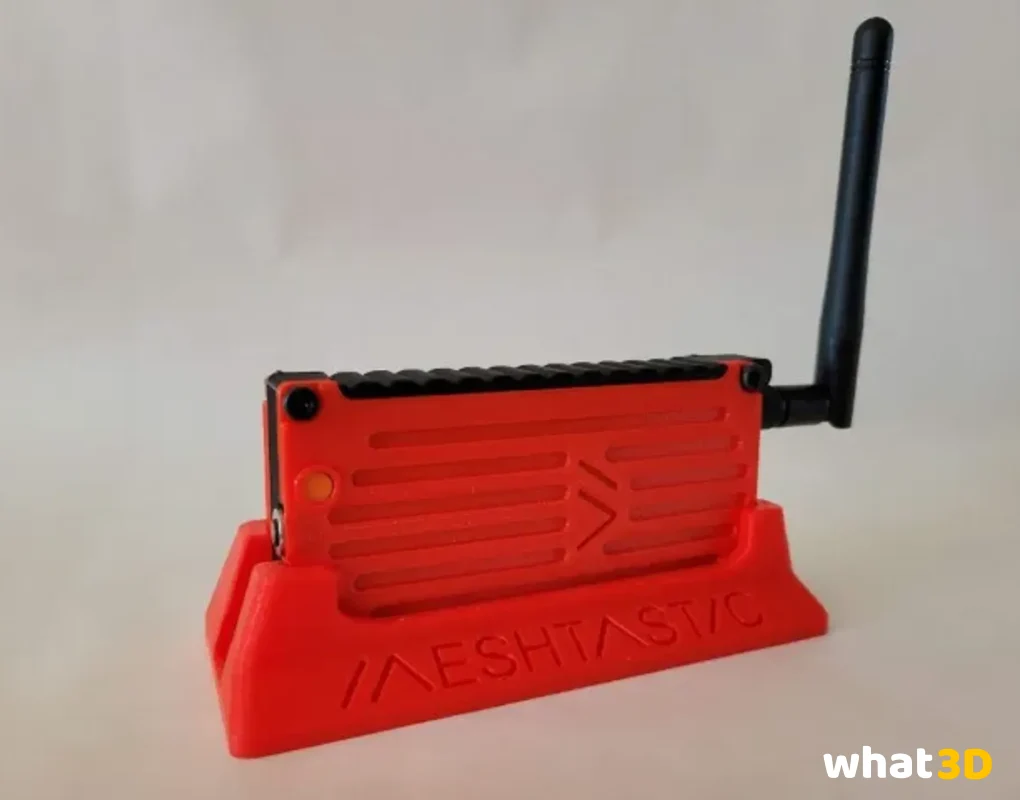

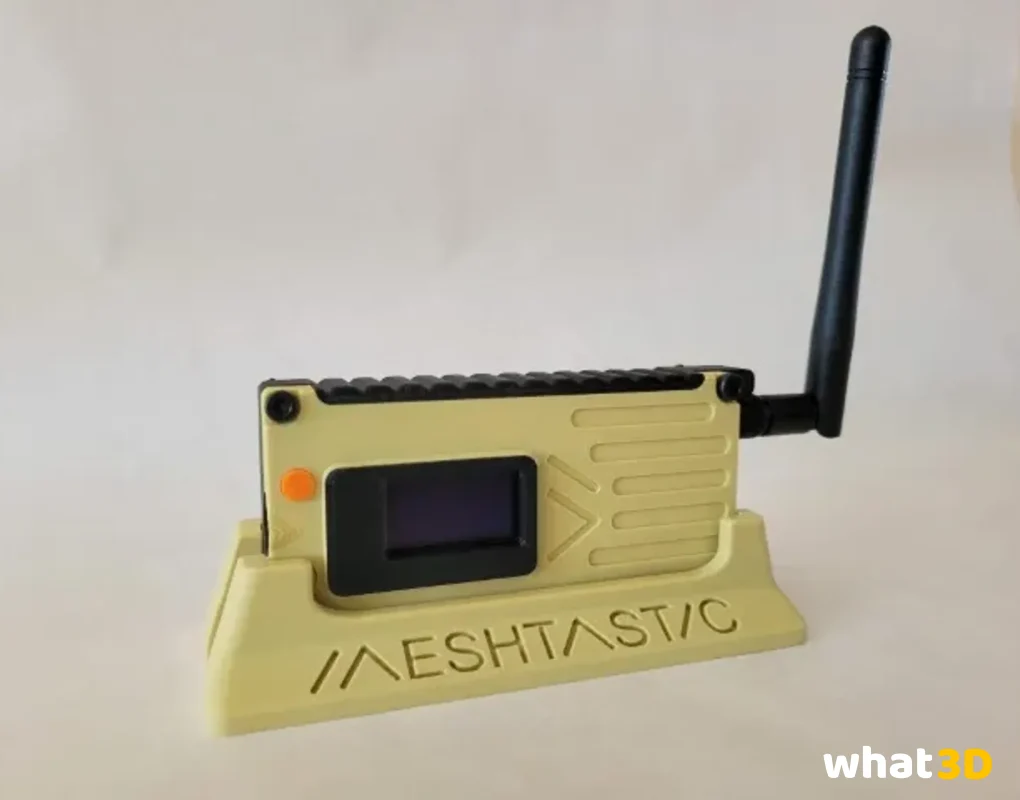

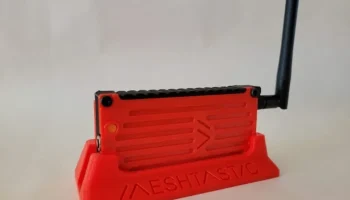

Корпус Meshtastic Heltec Lora 32

📁 Корпус Meshtastic Heltec Lora 32
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

Для полной комплектации корпуса требуется семь файлов, а также винты с шестигранной головкой и микро-кнопка; см. список деталей ниже.
Обновление (3 февраля 2022 г.):

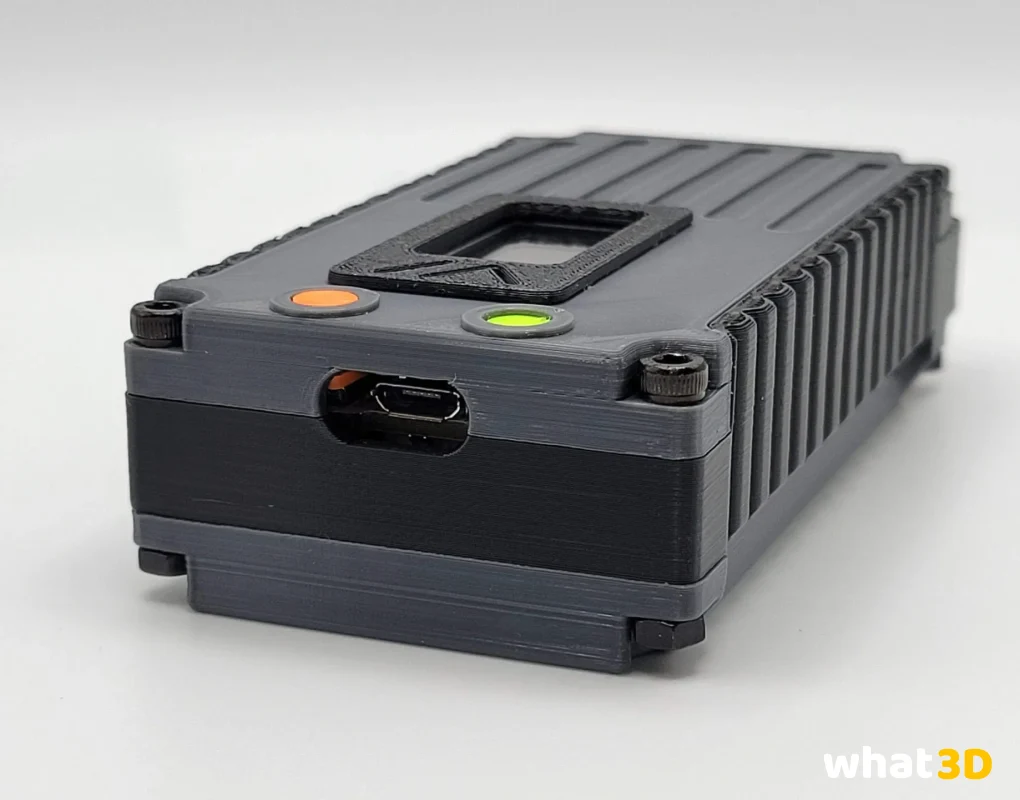

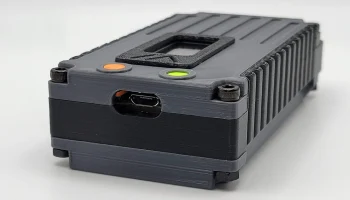

    Изменено отверстие для USB-порта, чтобы оно подходило как для стандартных микро-USB-кабелей, так и для USB-кабелей с круглым магнитным наконечником.
    Добавлены шаблоны корпуса для передней и задней крышек.

ПРЕДУПРЕЖДЕНИЕ:

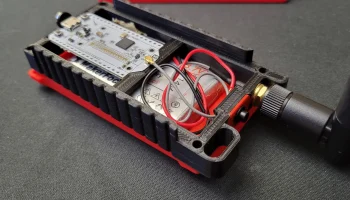

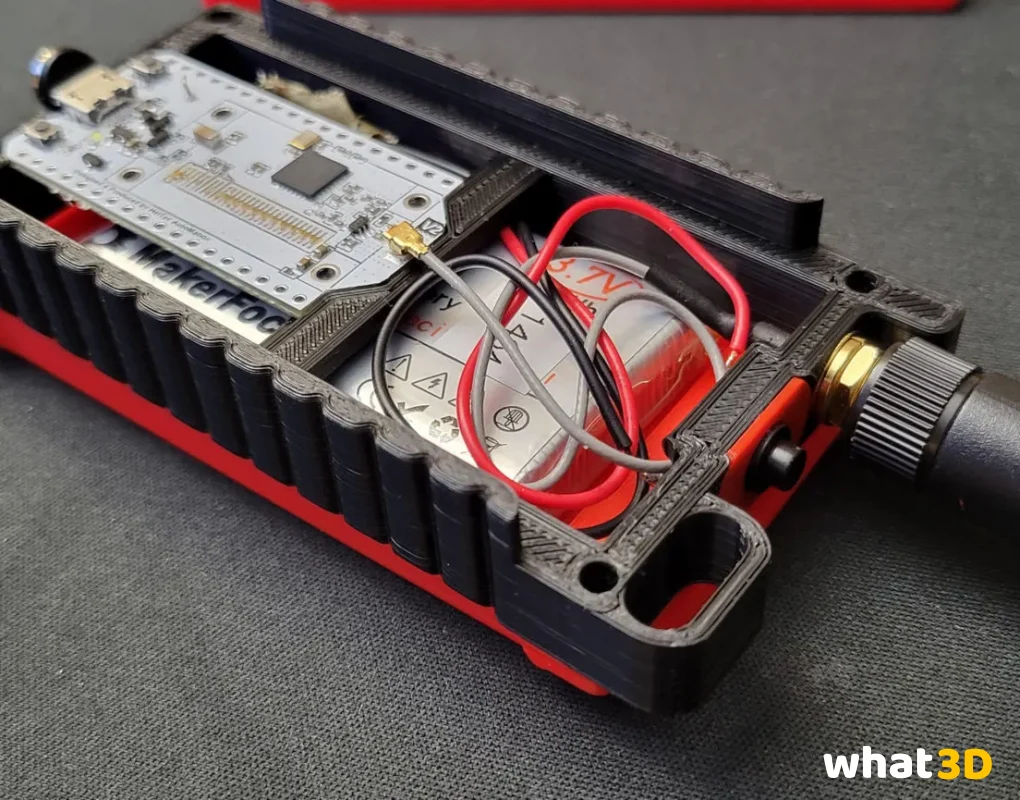

ДВАЖДЫ ПРОВЕРЬТЕ, ЧТО ВАША АНТЕННА WIFI/BLUETOOTH НЕ СЛОМАЕТСЯ ПРИ УСТАНОВКЕ ПЕРЕДНЕЙ ЧАСТИ КОРПУСА/ВСТАВКИ ЭКРАНА. Крошечная спиралевидная медная антенна на плате Heltec LoRa 32 может легко сломаться, если ее не ОСТОРОЖНО отогнуть в сторону перед установкой передней части корпуса. Вставка экрана должна иметь достаточно места для размещения крошечной антенны, но производственные отклонения могут повлиять на расположение, размер, угол наклона антенны и т. д.

Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА СЛОМАННЫЕ АНТЕННЫ ИЛИ ЭКРАНЫ OLED; ИСПОЛЬЗУЙТЕ ЭТОТ ЧЕХОЛ НА СВОЙ СТРАХ И РИСК!

Тем не менее, чехол хорошо сидит и выглядит очень красиво.

Необходимое оборудование:

    Четыре (4) винта с шестигранной головкой M3x20 мм.
Четыре (4) гайки M3.
Один (1) микропереключатель с фиксацией (не мгновенный):
https://amazon.com/gp/product/B086L2GPGX
Батарея: https://amazon.com/gp/product/B08T6GT7DV

Минимально необходимые файлы модели:

    Heltec_LoRa32_v7_Back
    Heltec_LoRa32_v7_Button-plate
    Heltec_LoRa32_v7_Button-PRG
    Heltec_LoRa32_v7_Button-RST
    Heltec_LoRa32_v7_Frame
    Heltec_LoRa32_v7_Front (несколько вариантов, см. ниже)

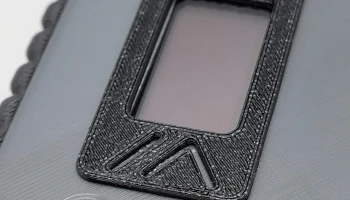

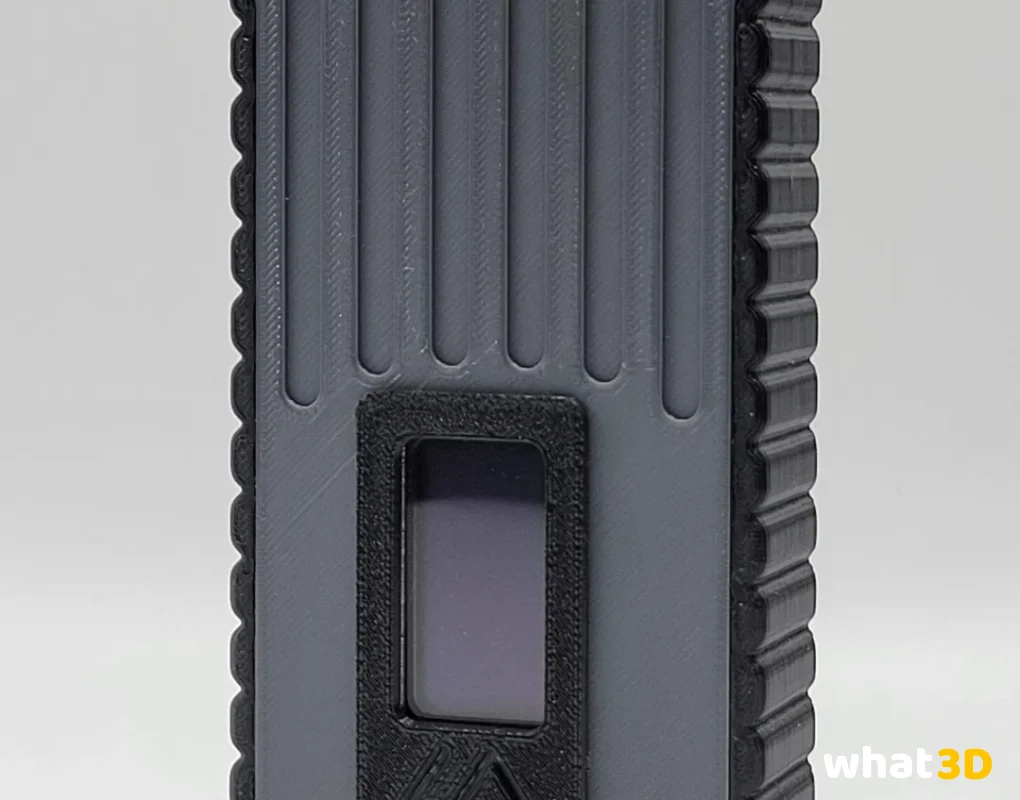

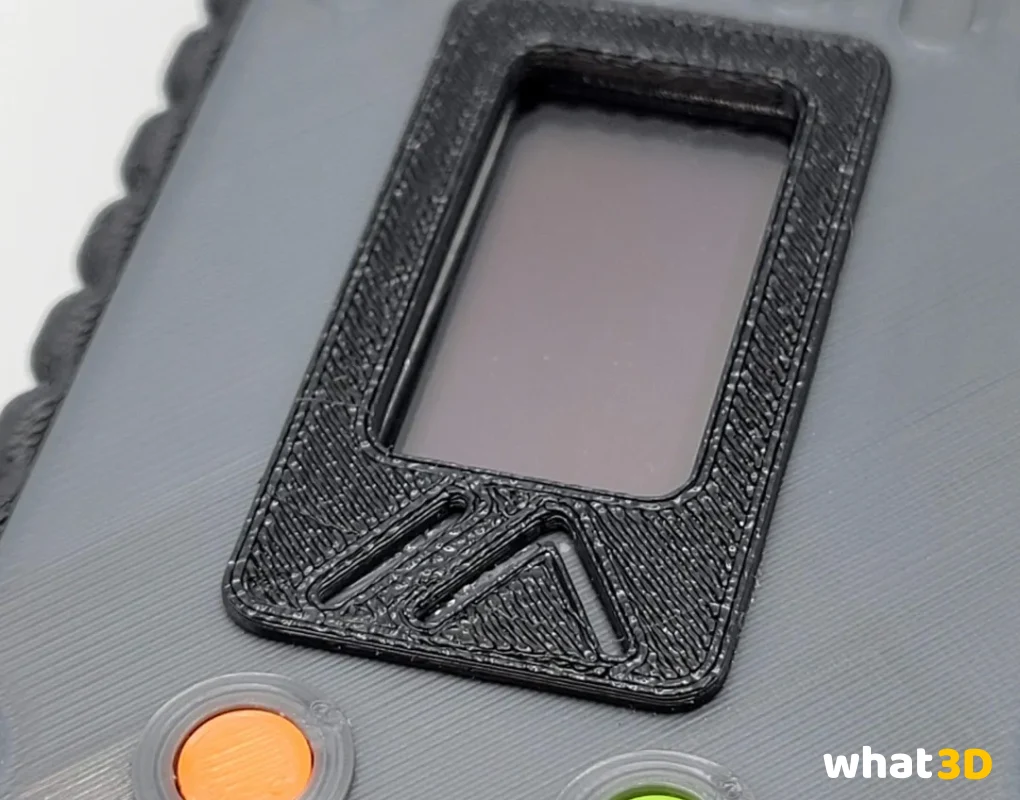

    Heltec_LoRa32_v7_Screen-insert
