Корпус для Meshtastic под 18650+GPS. Heltec V4
📁 Корпус узла Meshtastic для батареи 18650. Heltec V4
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

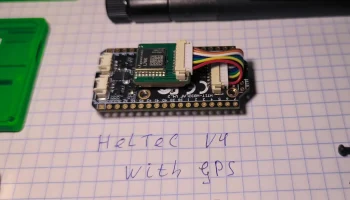

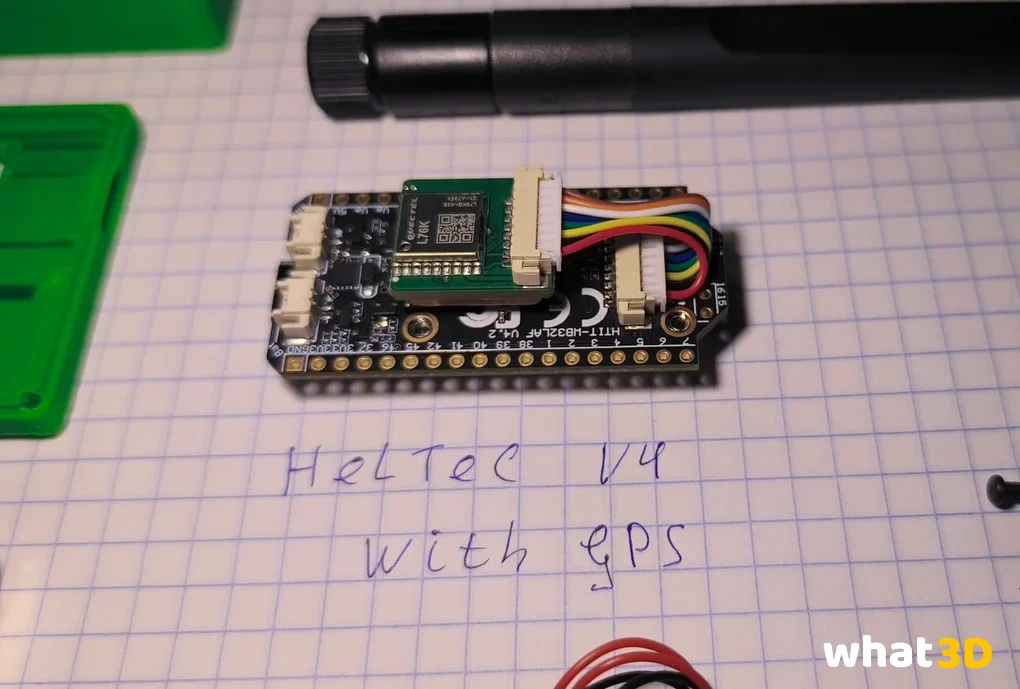

Heltec LoRa 32 V4 GPS ESP32 SX1262 0,96 дюйма OLED Solar Powered Dev-Board Mesh Network WiFi LoRa BLE Low Power: Aliexpress.

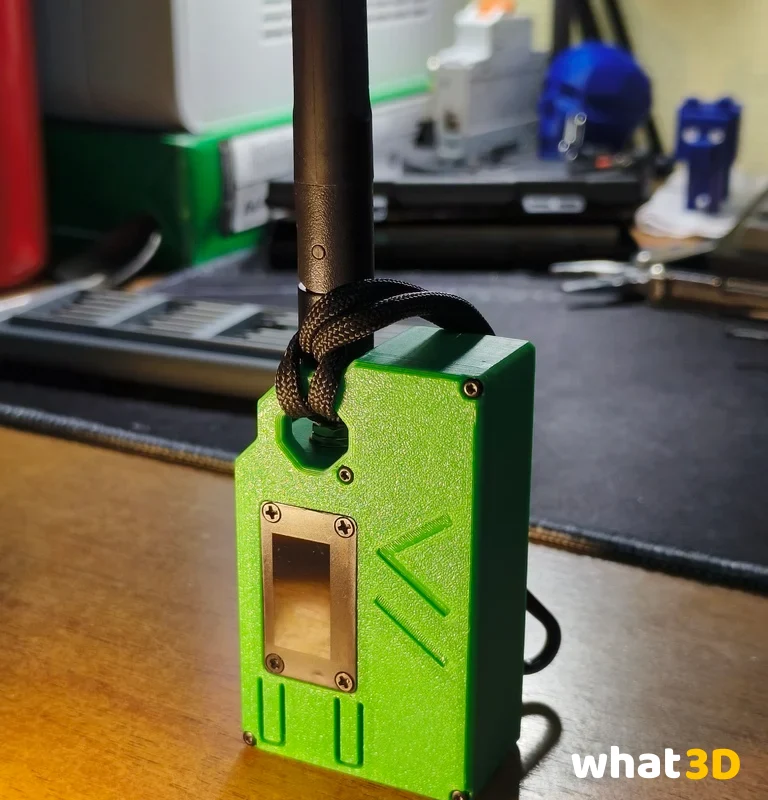

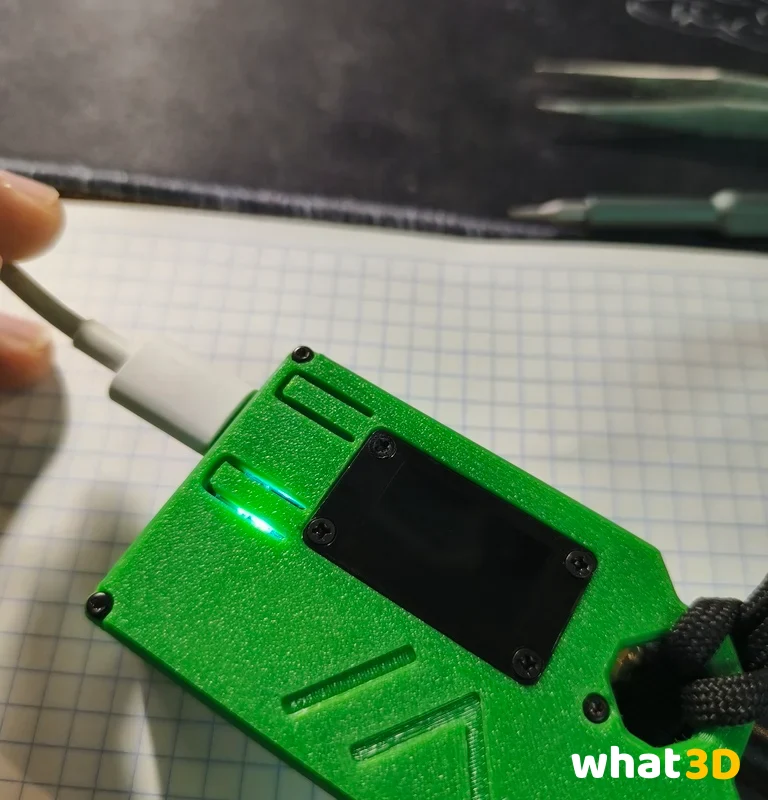

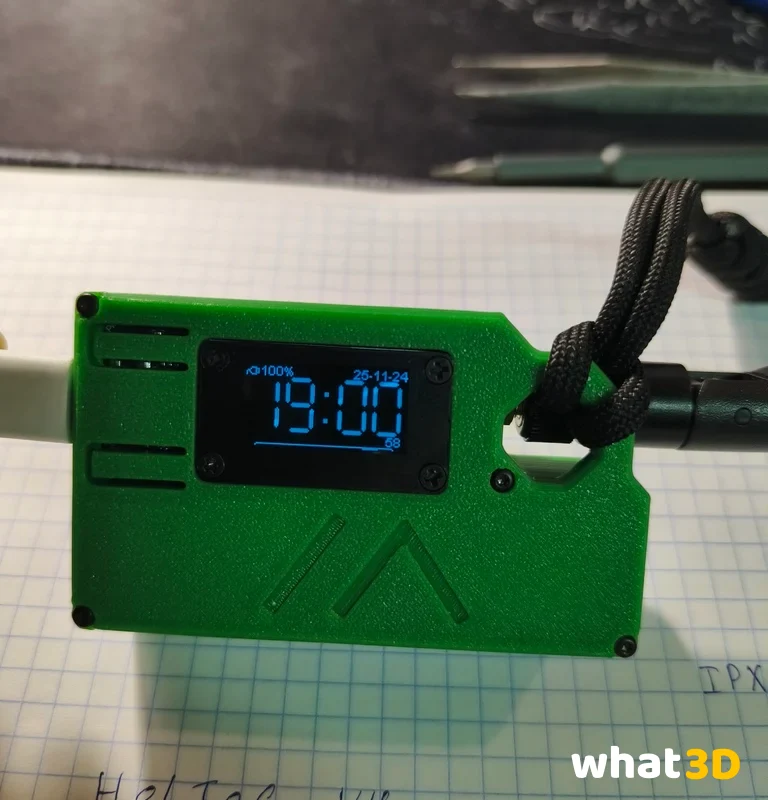

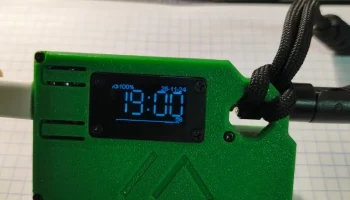

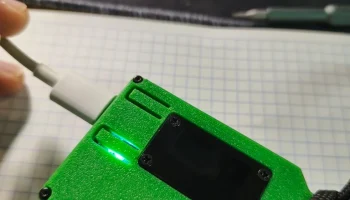

Кнопки легко нажимаются. Светодиоды видны через корпус.

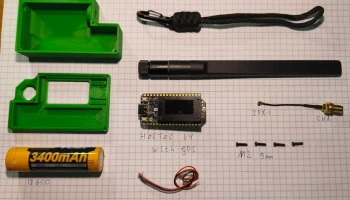

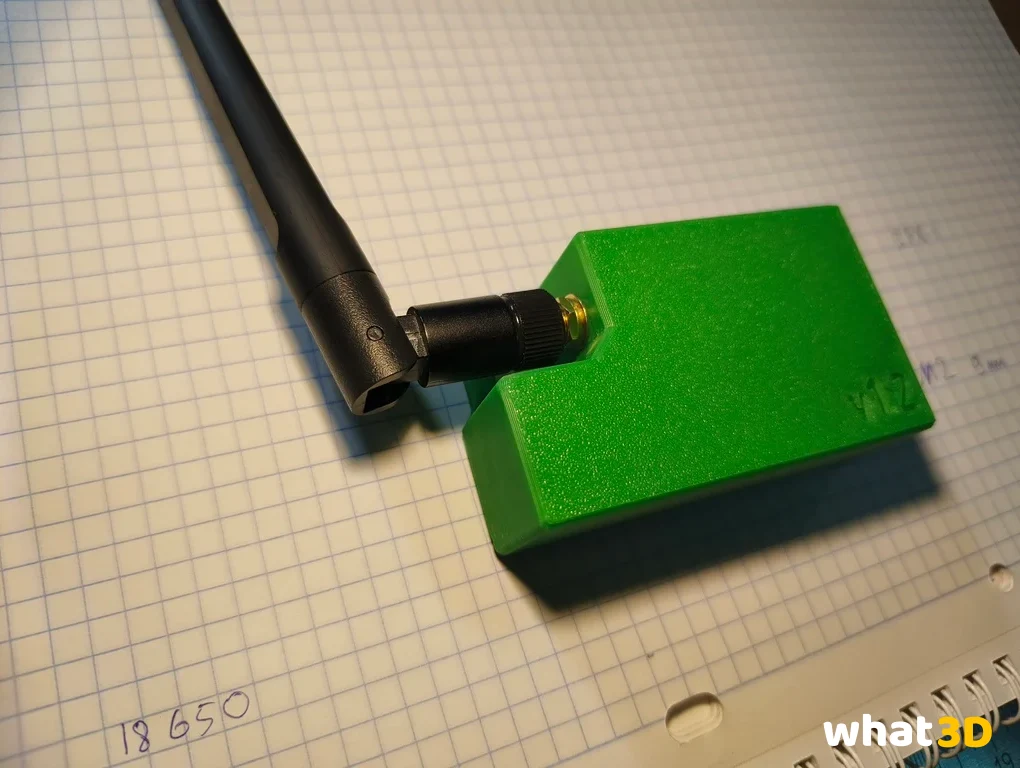

Вам понадобится батарея 18650, антенный адаптер (IPX-1 к SMA) и четыре винта M2 9 мм.

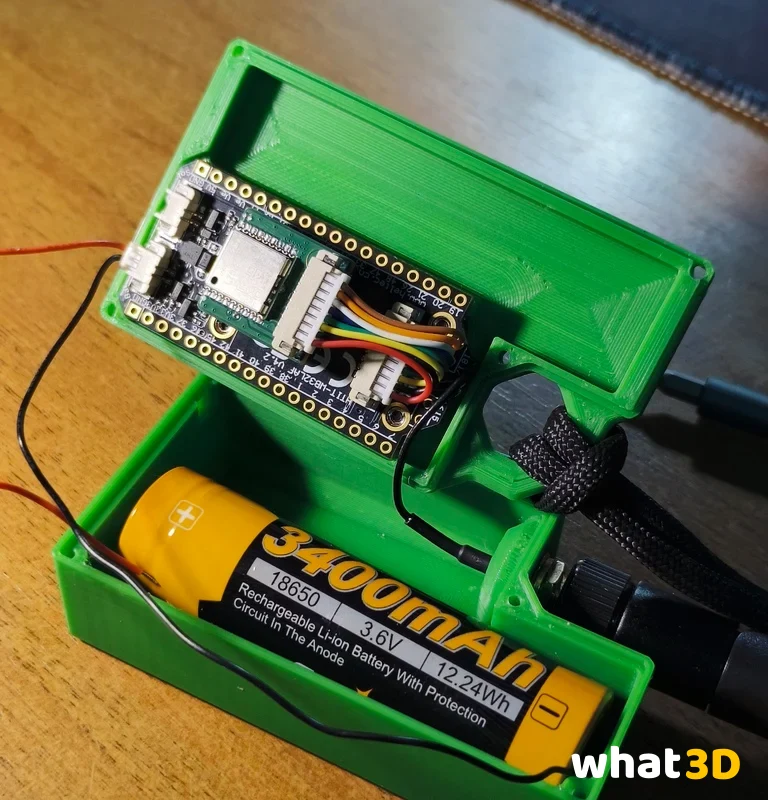

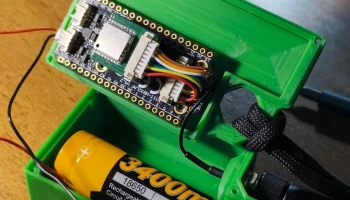

Плата удерживается на месте без клея и винтов, за счет силы сжатия половинок корпуса. Плата не шатается, размеры подогнаны друг под друга
Похожие модели
📁 Дрон детектор, детектор mesh сетейПодробнее
Корпус для самодельной платыПодробнее
Простой корпус для Vision Master E290, вПодробнее
Узел Meshtastic, который крепится кПодробнее
Кейс Expedition для платы lilygo T-EchoПодробнее
Водонепроницаемый, ударопрочный корпусПодробнее
ESP32 30-контактный с ebyte e22 900m-30sПодробнее
Корпус устройства для узла Meshtastic наПодробнее
Я нашел несколько вариантов корпусов, ноПодробнее
Это компактный водонепроницаемый корпусПодробнее
Меш-узел для размещения модуля Heltec v4Подробнее
Это 4-компонентный корпус, разработанныйПодробнее
Это модификация корпуса MESHCORE HeltecПодробнее
Этот корпус имеет те же размеры, что иПодробнее
Эта модель специально разработана дляПодробнее
Vision Master E213 — плата разработчикаПодробнее
Минималистичный корпус Heltec T114Подробнее
Автор не нашел подходящего корпуса дляПодробнее
Компактный корпус на солнечной батарееПодробнее
ВЕРСИЯ 2 — Подходит для антенныПодробнее
Heltec V3 — каркас для MeshtasticПодробнее
Корпус, который я разработал для платыПодробнее
Недавно я посмотрел фильм «ДигимонПодробнее
Это носимый узел LoRa для Meshtastic илиПодробнее
Настольный узел MeshtasticПодробнее
Minimesh — это компактный, полностьюПодробнее
Нода для автомобиля, подходящая дляПодробнее
Компактный корпус для минималистичнойПодробнее
# Магнитный автомобильный крепление LoRaПодробнее
Это стационарный узел, а не портативноеПодробнее
Спасибо за модель.
Вопрос: А зачем корпус сделан под аккумулятор 18650 «With Protection Circuit In The Anode»?
Heltec V4, мне кажется, уже умеет сам следить за зарядом LiIon аккумулятора и заряжать его. Или я не прав?
18650 с защитой имеет длину больше, чем простой 18650 (65 мм). По этой причине обычный 18650 в этом корпусе болтается (лишних 6-7 мм). Это конечно не очень критично, просто увеличивает габариты корпуса. Но всё же зачем это сделано?
Сделано за тем что если контроллер в Heltec вдруг не сработает, аккумулятор просто бабахнет и сожжет половину дома, если не весь.
Просто для безопасности.
