Пылевой фильтр накаливания (параметрический)......

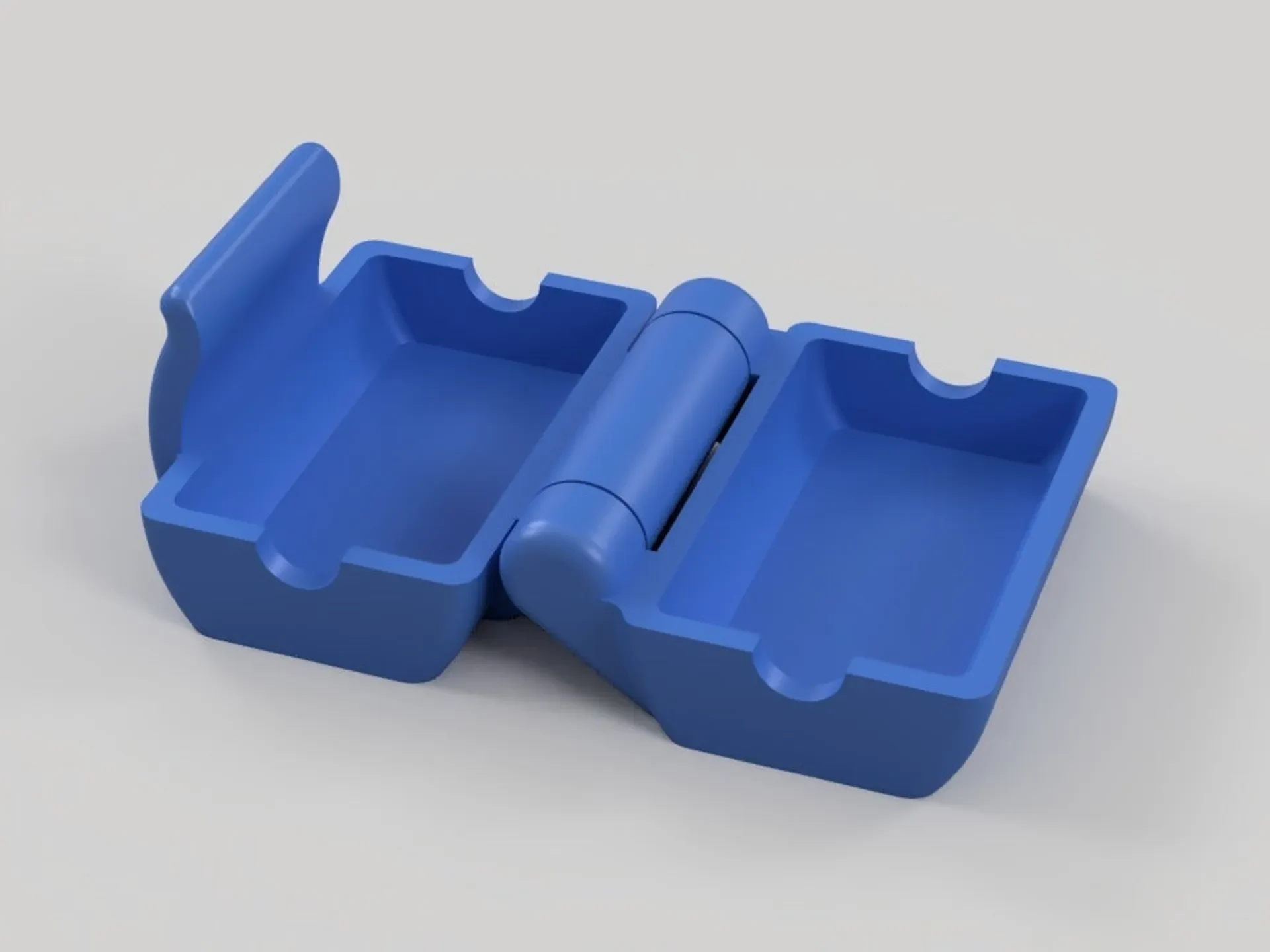

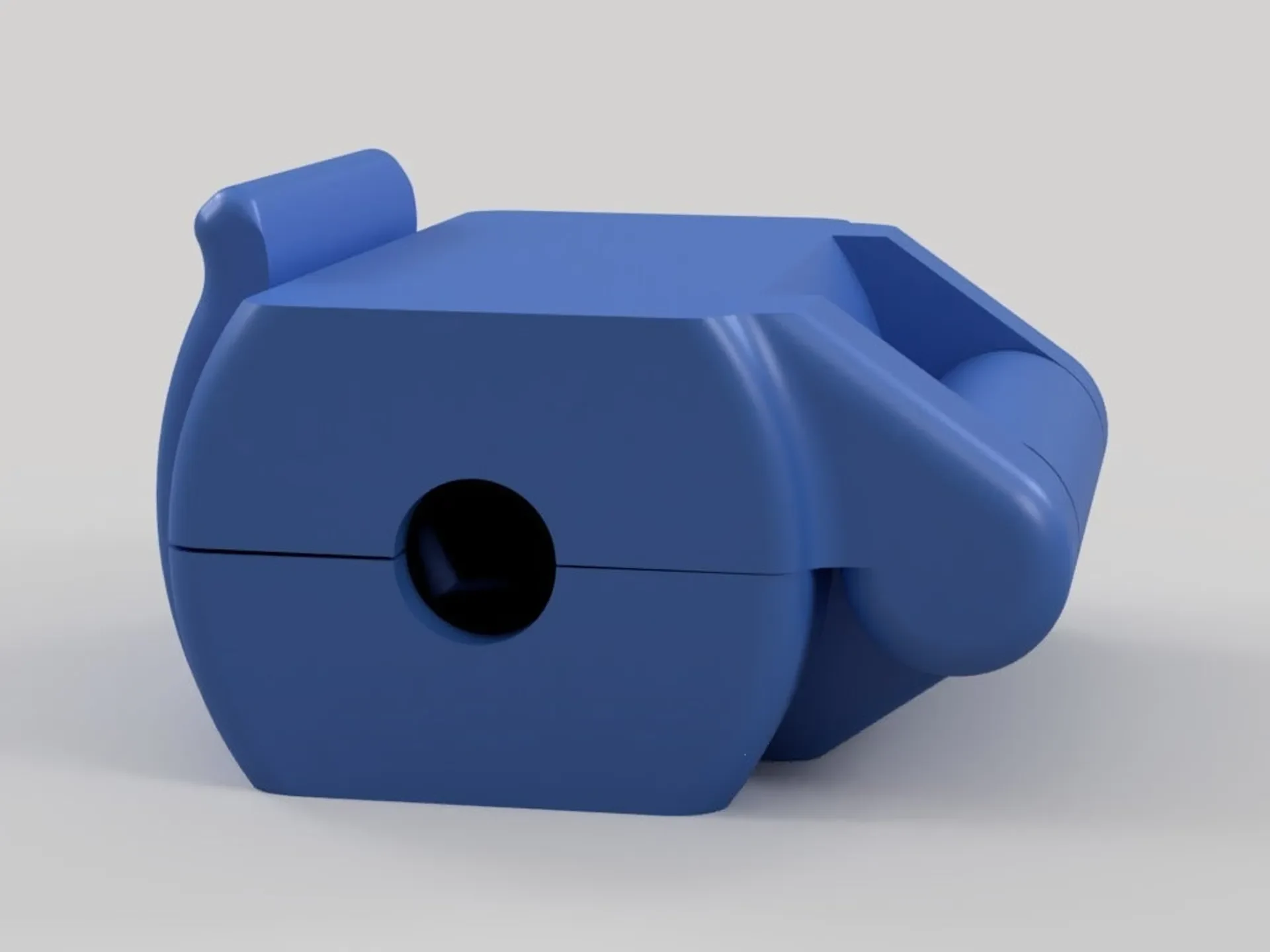

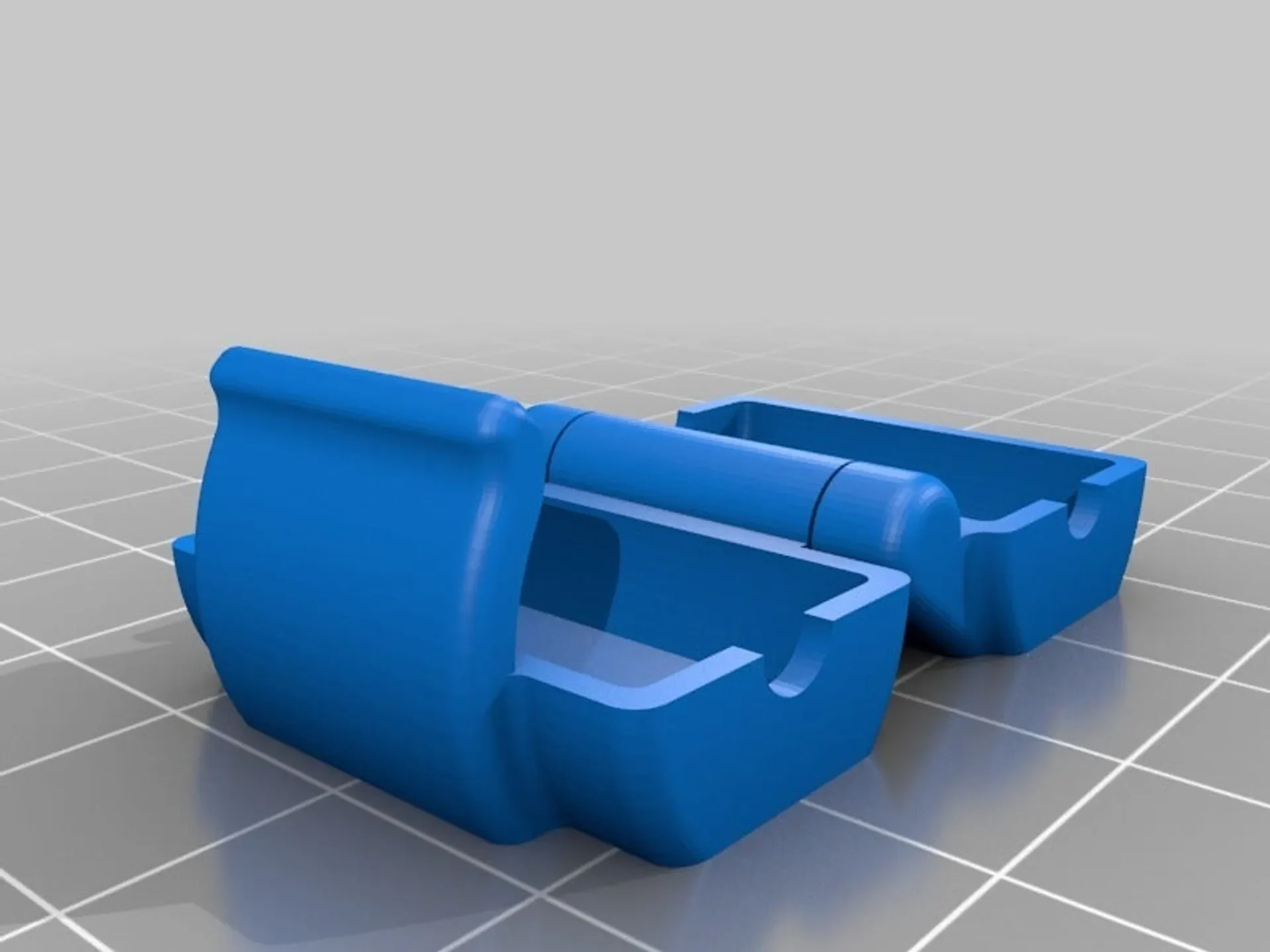

Модернизированная версия нитевого пылевого фильтра от Snackypoo. Почти идентичен оригиналу, но переработан с нуля в Fusion 360, что делает его параметрическим, поэтому его можно легко настраивать и делиться файлом F3D, чтобы каждый мог легко настроить его.

Этот (по умолчанию) имеет немного более узкий зазор для разделения частей (внутри шарнира), чтобы сделать его менее свободным.

Единственное, что я пока что подправил (по сравнению с оригинальным дизайном):

шарнир_support_angle на 55° (вместо исходных 40°), просто чтобы он выглядел немного лучше, по моему мнению (при условии, что ваш принтер может выдерживать угол вылета 55° от рабочей пластины). Это наклон, который поддерживает шарнир на рабочей пластине.
шарнир_pin_cone_clearance до 0,15 (вместо исходного 0,2121). Это зазор между конусами шарнирных пальцев и их гнездом, разделяющий две половинки этой детали. Это определяет кратчайшее расстояние между деталями (перпендикулярно граням) при условии, что конусы шарнирных пальцев имеют угол 45°.

На данный момент я тестировал эту деталь один раз, и она вышла лучше, чем оригинал, именно так, как я хотел, так что шарнир не был таким свободным (и лучше оставался закрытым), и он отлично печатался с моим оригинальным Prusa i3 MK3 без каких-либо проблем. Однако шарнир все еще немного люфтит, поэтому я могу немного позже скорректироват�� параметры и сделать новую версию.

Если вы собираетесь настроить некоторые параметры в Fusion 360 (в зависимости от того, какие размеры вы меняете и насколько), вам может потребоваться исправить/переделать некоторые скругления (или просто оставить их незакругленными, если они исчезнут), поскольку многие из них настолько велики, насколько вы можете сделать их в этих измерениях, и они не ограничены параметрами.

Распечатать инструкции

Поддерживает: Нет

Разрешение: 0,2

Заполнение: 15%

Параметры

Это список параметров, доступных в файле Fusion 360 (F3D). Наиболее полезные параметры выделены жирным шрифтом. Все длины указаны в миллиметрах, а углы в градусах.

Container_cylinder_inner_diameter: 13,6 (по сути, как «внутренняя ширина»)
контейнер_цилиндр_внутренняя_длина: 22,6
контейнер_внутренняя_высота: 9,6
Shell_thickness: 1,2 (вокруг)
filament_hole_diameter: 4
зазор_между_контейнером_и_шарниром: 0,5
шарнир_цилиндр_внешний_диаметр: 5,6
шарнир_центр_дистанция_от_контейнера_центра: контейнер_цилиндр_внутренний_диаметр / 2 + толщина_оболочки + зазор_между_контейнером_и_шарниром + шарнир_цилиндр_внешний_диаметр / 2 = 11,3
длина шарнира: 22,6
шарнир_end_piece_length: 4
шарнир_support_angle: 55° (от вертикальной плоскости, в оригинале это было 40°)
шарнир_pin_cone_clearance: 0,15 (зазор между конусами шарнирных пальцев и их гнездом, исходное значение было 0,2121)
горизонтальный_зазор_между_шарнирными_частями: шарнир_штырь_конус_зазор / 0,707
шарнир_pin_cone_angle: 45°
шарнир_pin_cone_outer_diameter: 4
шарнир_pin_cone_length: 1,5
шарнир_pin_socket_глубина: 1,8
tab_thickness: 2
tab_circle1_diameter: 20
tab_circle1_cut_angle: 26,7° (от горизонтальной плоскости)
tab_circle2_diameter: 7,7
tab_circle2_cut_angle: 42,9° (от ��оризонтальной плоскости)
