Корпус стационар Flexo Meshtastic для HeltecV3, T114, T190, WirelessTracker и RaspberryPi Pico

📁 Корпус стационар Flexo Meshtastic для HeltecV3, T114, T190, WirelessTracker и RaspberryPi Pico
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

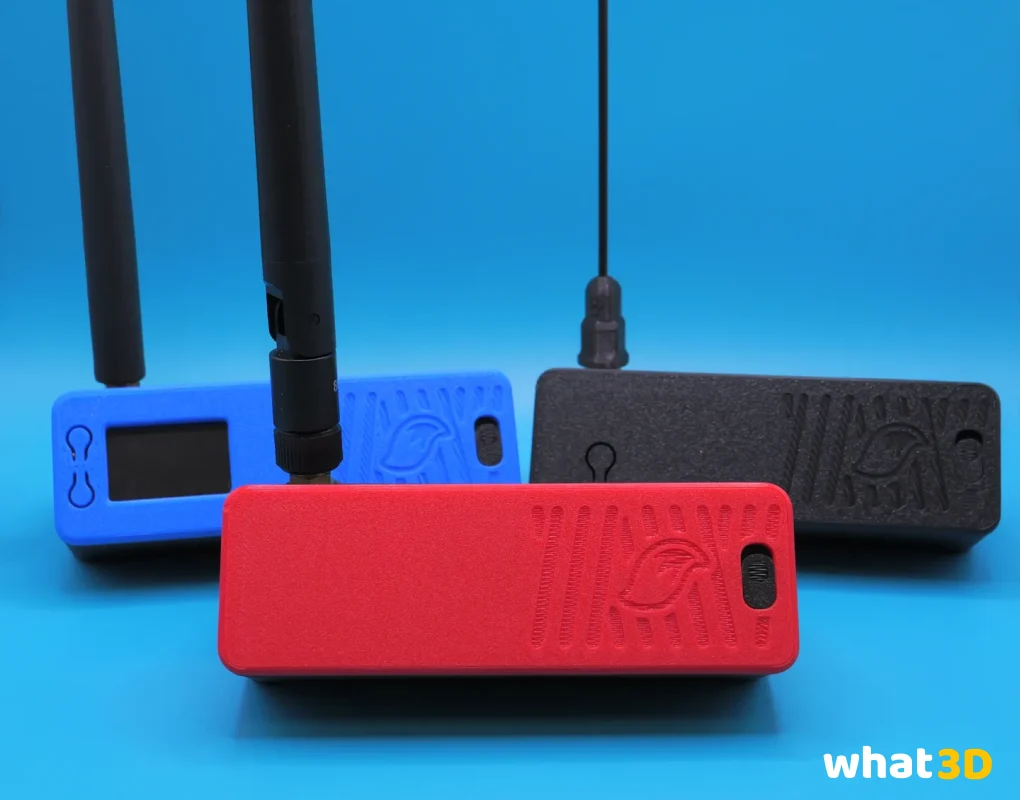

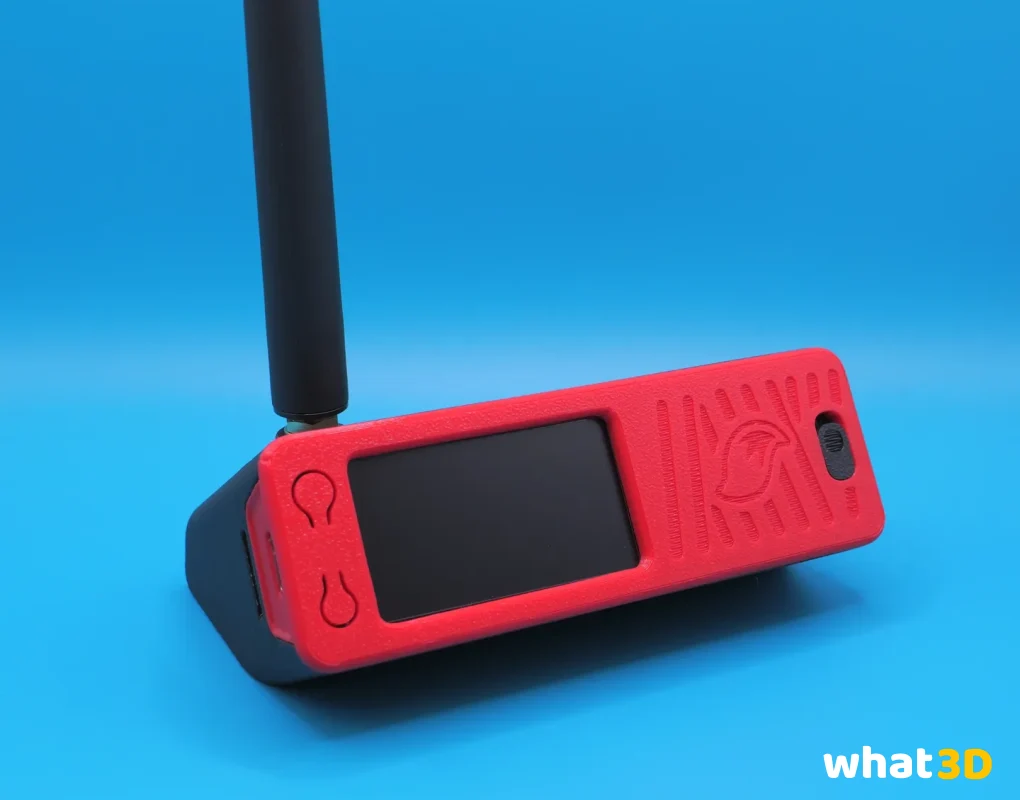

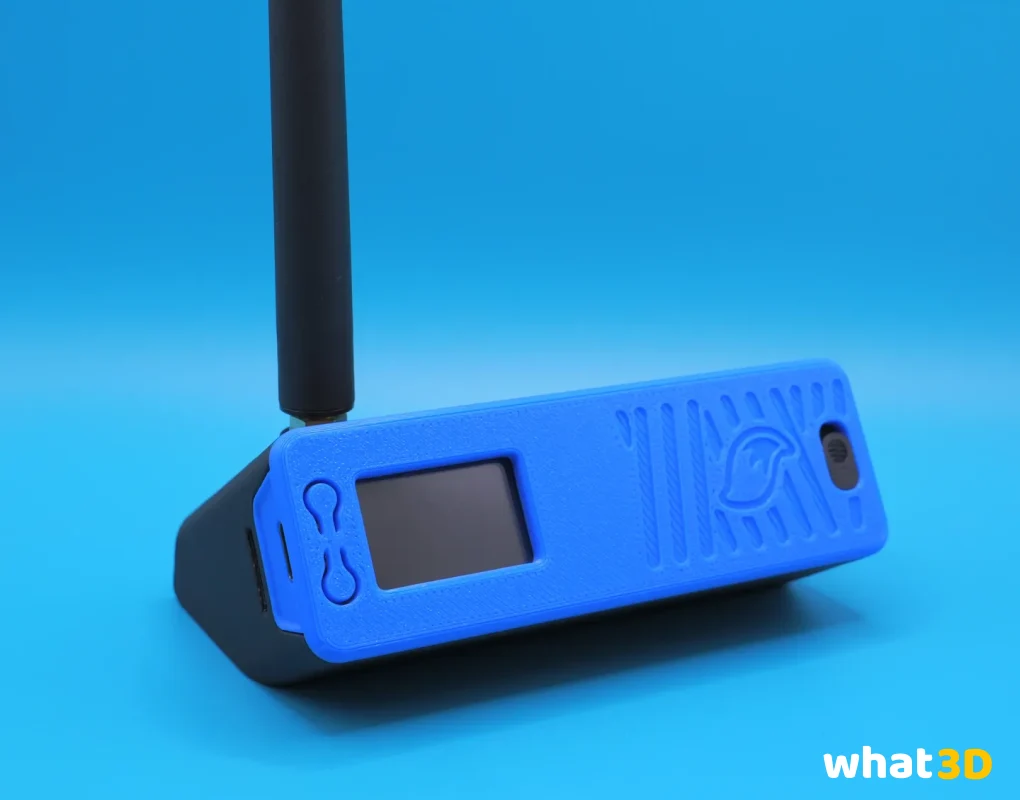

Большой и злобный брат Bender уже здесь! Встречайте Flexo, самый гибкий «комплект корпуса» для узлов на базе Meshtastic… и его можно распечатать БЕСПЛАТНО!

Посмотрите вступительное видео ЗДЕСЬ и видео с разборкой ЗДЕСЬ.

***ВИДЕО ПО СБОРКЕ УЖЕ ДОСТУПНО, НАЖМИТЕ ЗДЕСЬ!!!***

Flexo — это усовершенствованная версия моего оригинального корпуса под названием Bender. Bender был разработан как узел для дома/рабочего стола/подоконника и полюбился всем. По всему миру насчитывается более 3000 экземпляров Bender, чем я очень горжусь и за что очень благодарен!

Flexo использует специально разработанный выключатель питания на печатной плате. Я продаю его в составе набора оборудования на своем веб-сайте по небольшой цене: https://zerofox3d.com/flexohardware

Распечатайте Flexo, и если он вам понравится, приобретите набор оборудования!

Особенности Flexo

Flexo устраняет некоторые ограничения Bender, делая его супергибким:

    Поддерживает несколько плат устройств от Rak, Heltec и Raspberry Pi, а в ближайшее время будет поддерживать и другие
    Позволяет устанавливать модуль GPS
    Поддерживает защищенную батарею LIPO или 18650, а в ближайшее время будет поддерживать и другие типы батарей.

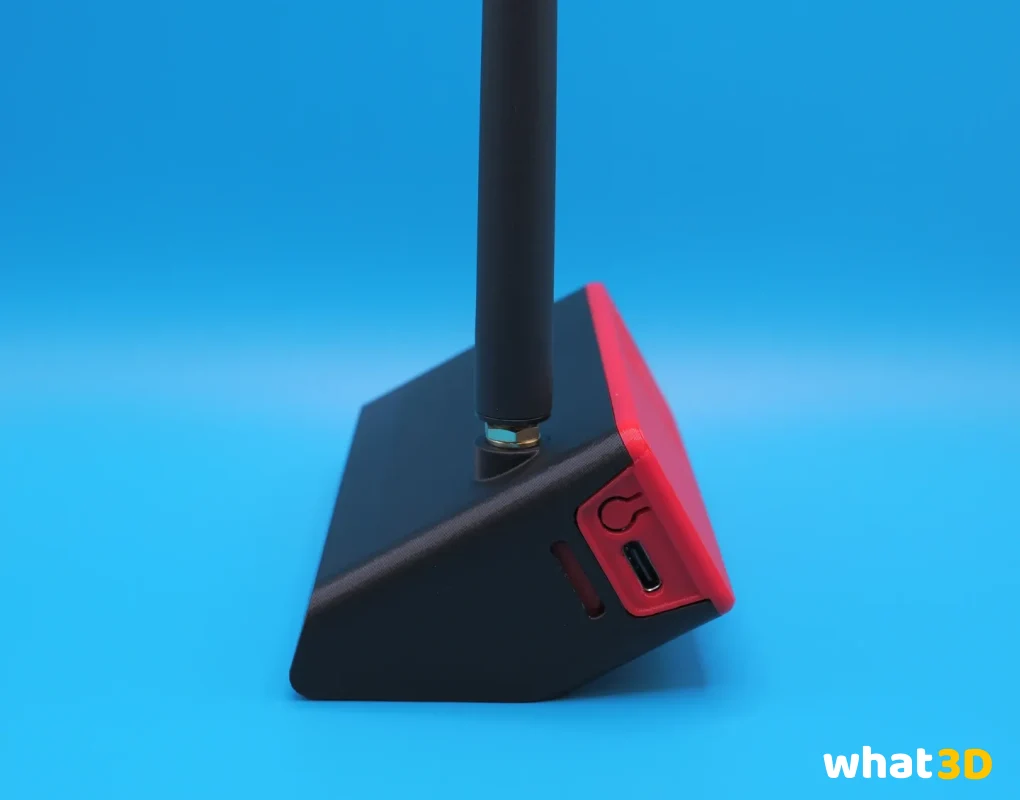

    Использует высококачественный выключатель питания C&K на специальной печатной плате, доступной на zerofox3d.com.
    Включает в себя систему крепления с настенным креплением и креплением, совместимым с GoPro.
    Производит на 80% меньше отходов печати по сравнению с Bender (ура, окружающая среда!).
    Обеспечивает доступ ко всем контактам GPIO для экспериментов!

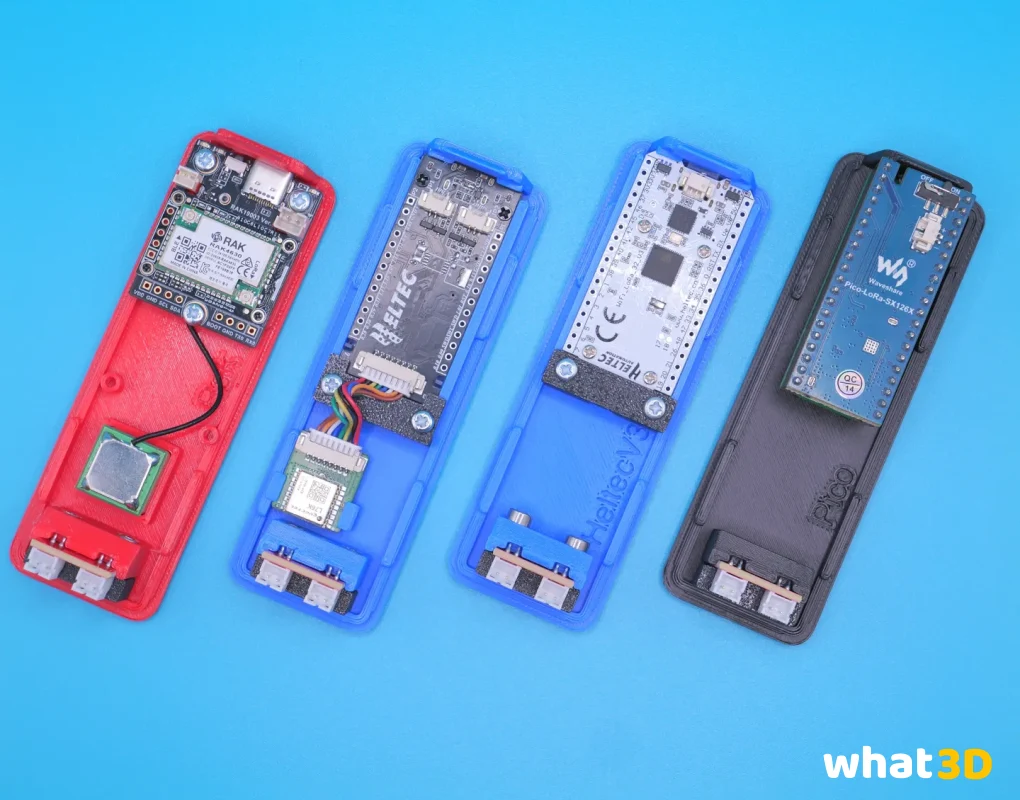

Поддерживаемые платы устройств

На момент запуска поддерживаются следующие платы устройств:

    Rak Wisblock 19007 и 19003 (включая GPS-модуль RAK12500 ZOE-M8Q)
    HeltecV3 (есть место для GPS-модуля!)
    Heltec T114 с экраном (включая GPS-модуль Heltec)
    Heltec Wireless Tracker (v1.1)
    Heltec VisionMaster T190
    Raspberry Pi Pico с WaveShare LORA hat

В ближайшее время будут добавлены другие платы, в том числе Heltec T114 без экрана и Heltec Wireless Stick. Примерное «правило большого пальца», определяющее, может ли Flexo поддерживать плату, заключается в том, что ее высота и ширина должны быть не более 30 мм x 70 мм. Если будет интерес, я выпущу файл STEP для передней панели, на которой крепится плата.

Поддерживаемые батареи

На момент запуска поддерживаются следующие батареи:

EEMB 103395 3700 мАч Flat LIPO (доступна на Amazon по всему миру)
18650 элементов (с использованием держателя батареи, доступного в комплекте оборудования)
Makerfocus 3700 мАч (неподтверждено, но размер, по-видимому, соответствует EEMB выше)
MakerHawk 603450 3,7 В 3800 мАч (неподтвержденный, но размер, по-видимому, соответствует EEMB выше)

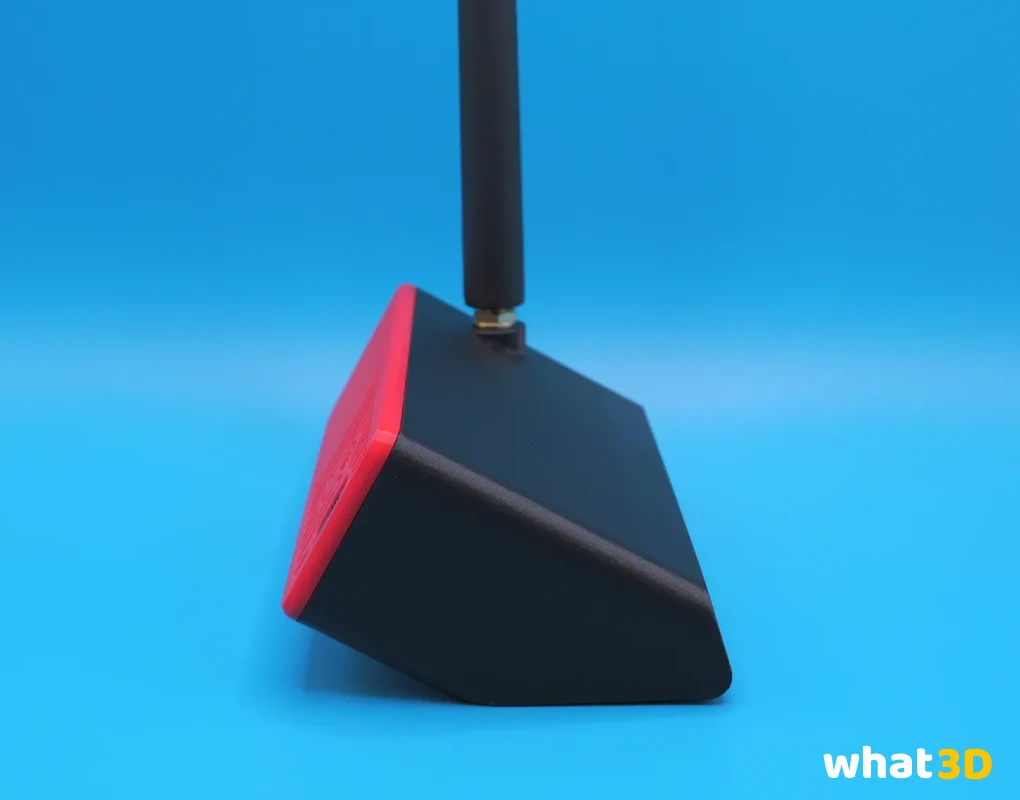

Увеличенный размер Flexo позволяет ему поддерживать более крупные антенны, не колеблясь на столе. Антенны на фотографии представляют собой смесь антенн Taoglas LORA (см. их веб-сайт здесь со ссылками на дистрибьюторов по всему миру)

Монтаж

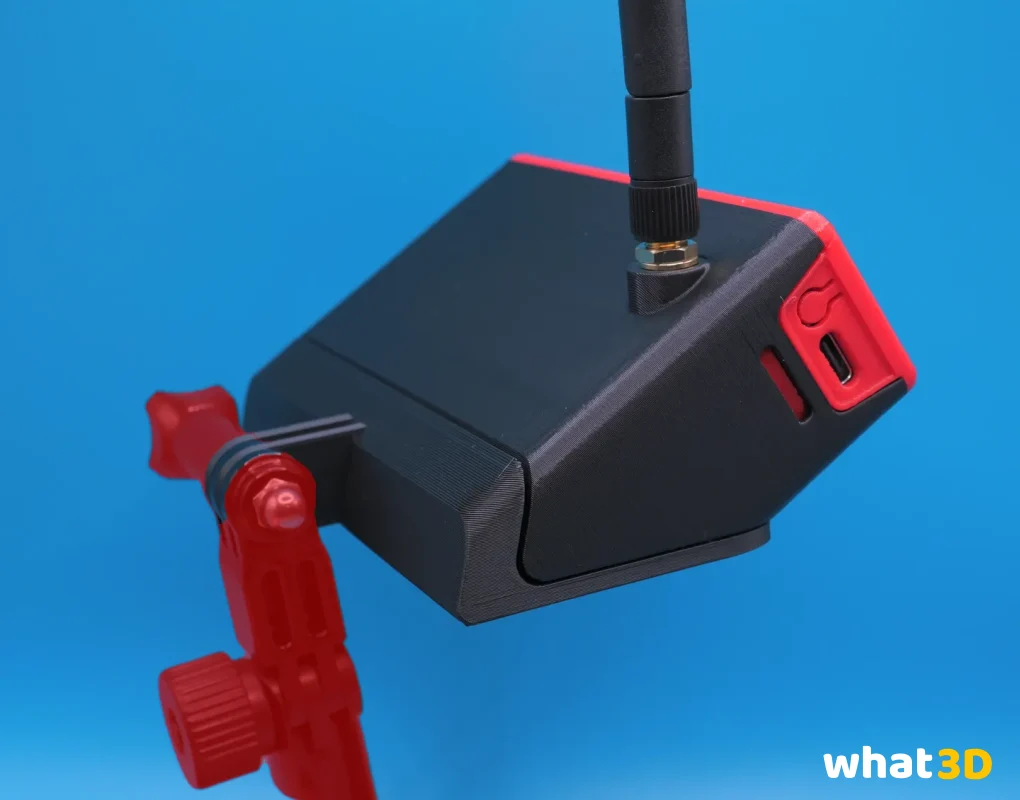

Настенное крепление / крепление Go Pro имеет «двойную функцию», то есть одно крепление можно использовать двумя способами. Вы можете использовать клейкие полоски или двусторонний скотч, чтобы приклеить его к стене, или, если вам нужно более надежное крепление, есть два отверстия для винтов с потайной головкой (винты не входят в комплект, найдите их в ящике, у вас наверняка есть).

Чтобы использовать крепление в качестве крепления GoPro, просто вставьте в него два прилагаемых язычка GoPro.

Структура файлов

Для удобства файлы организованы по папкам. Имеются версии 3MF и STL, я рекомендую 3MF, так как многие файлы имеют настраиваемые блокираторы/принудители. Файл ReleaseNotes содержит инструкции по печати.

Папка «universal» содержит файлы, необходимые независимо от того, какую плату вы используете. Распечатайте все файлы, кроме креплений для батарей, распечатайте те, которые вы используете. Затем есть папки для каждой платы, содержащие соответствующую «переднюю часть» и, в зависимости от платы, кронштейн. Наконец, есть папка для Smart Mount, которая служит одновременно настенным креплением и креплением для GoPro.
