Подробная модель Ikea Skadis, полная сборка (ресурсы для ...

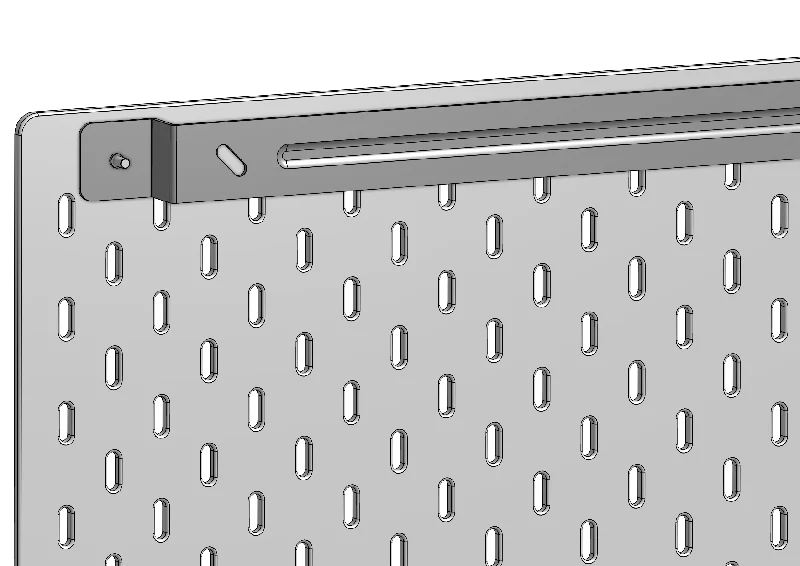

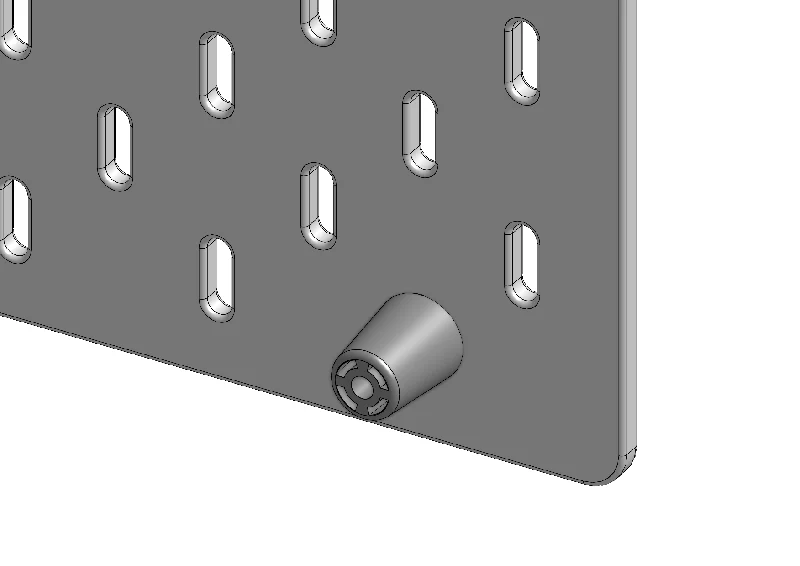

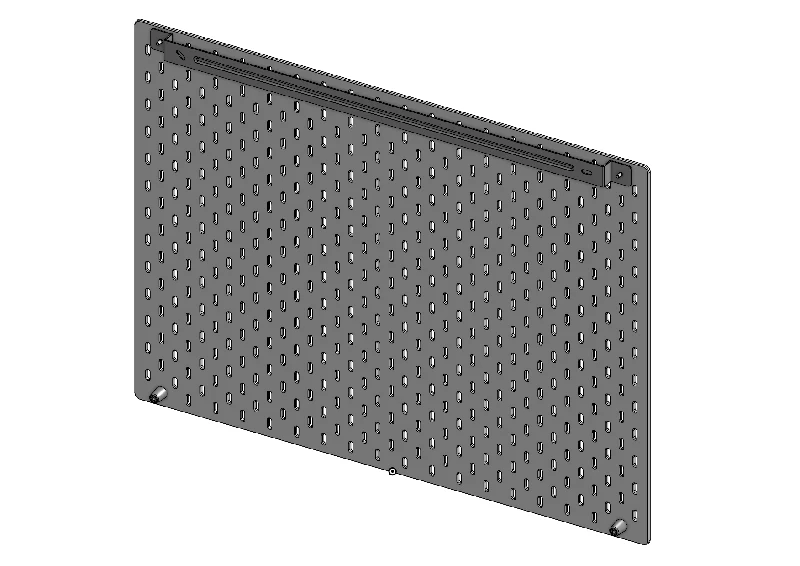

Это подробные модели перфорированных досок ИКЕА СКОДИС/УППСПЕЛ всех типоразмеров. В их состав входят перфорированная панель, монтажный кронштейн, винты и стойки.
Вы можете использовать эти модели в сборках САПР для создания визуализаций, демонстрации ваших индивидуальных аксессуаров, планирования макетов перфорированных панелей, планирования дизайна интерьера вашей квартиры и т. д.
Примечание. Это ресурсы для проектирования, предназначенные для использования в САПР для сборок и визуальных ссылок. Вероятно, вы сможете распечатать некоторые модели, но они не тестировались и не оптимизированы для печати.
Обновление: сама плата подтверждена @Impersonator_171748 для печати.
Подробности

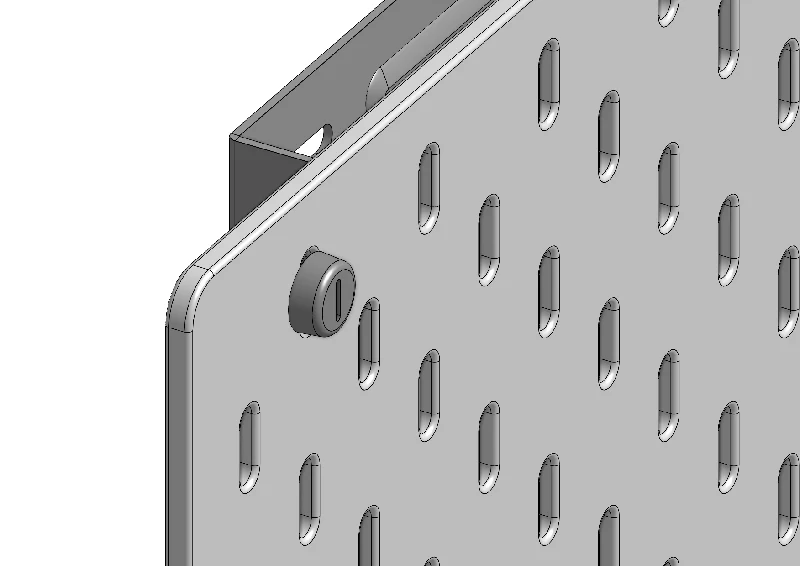

Я постарался максимально точно воссоздать оригинальные компоненты на основе измерений, снятых с реальных плат Skadis.

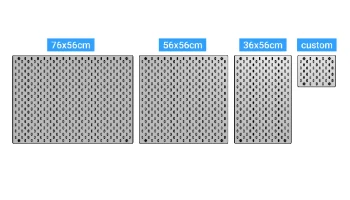

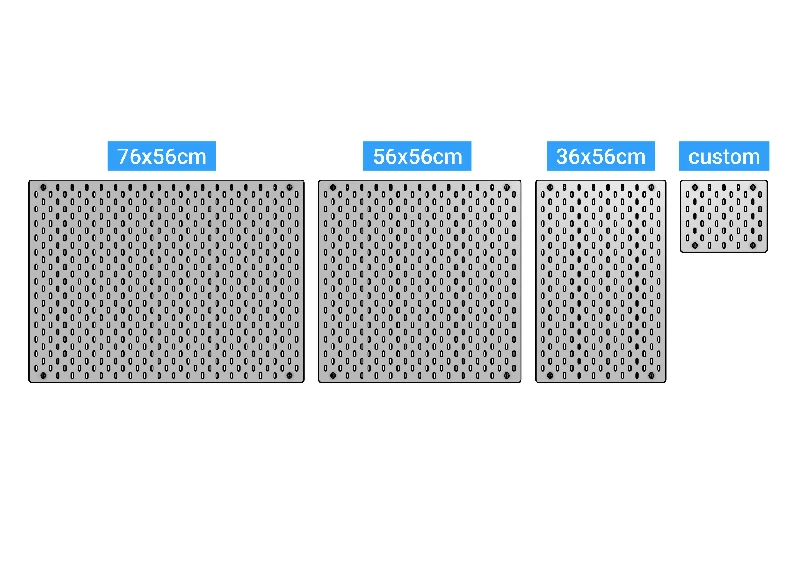

Доступные размеры
Стандартные размеры

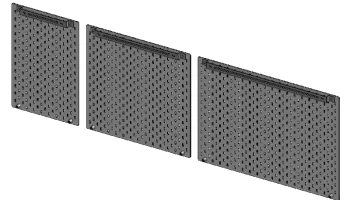

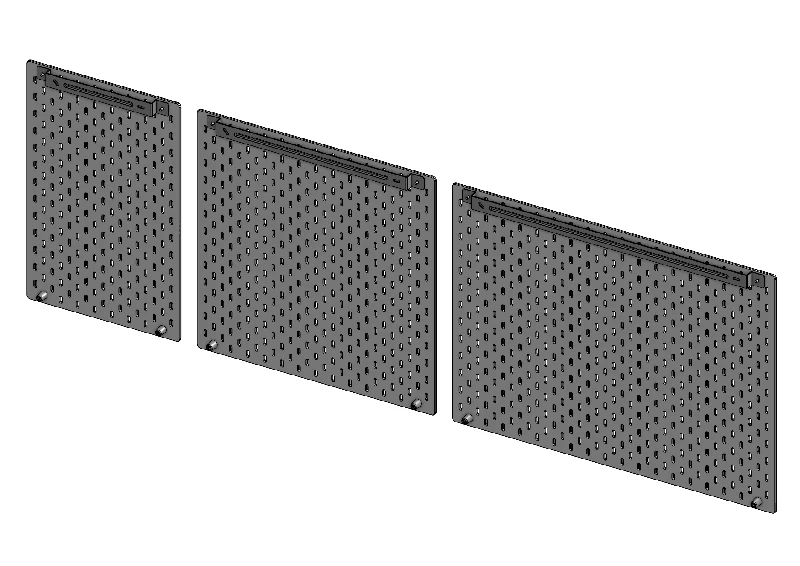

Вы можете найти файлы STEP для каждой отдельной детали и полные сборки CAD на вкладке «Файлы» для следующих размеров. Это размеры, в которых вы можете купить перфорированные доски в Ikea.
76х56см
56х56см
36х56см
Нестандартные размеры
В Onshape вы можете бесплатно создавать перфорированные панели и монтажные кронштейны любого размера. Нажмите на ссылку ниже.
> НАСТРАИВАЙТЕ В ONSHAPE <
Измените конфигурацию на боковой панели. Для нестандартных размеров выберите «Нестандартный» размер, а затем отредактируйте ширину и высоту.

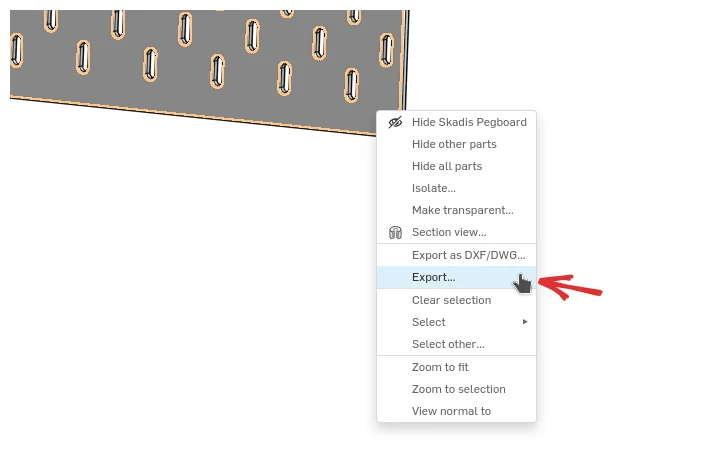

Щелкните правой кнопкой мыши часть, которую хотите экспортировать, и выберите «Экспорт» в меню конкурса.

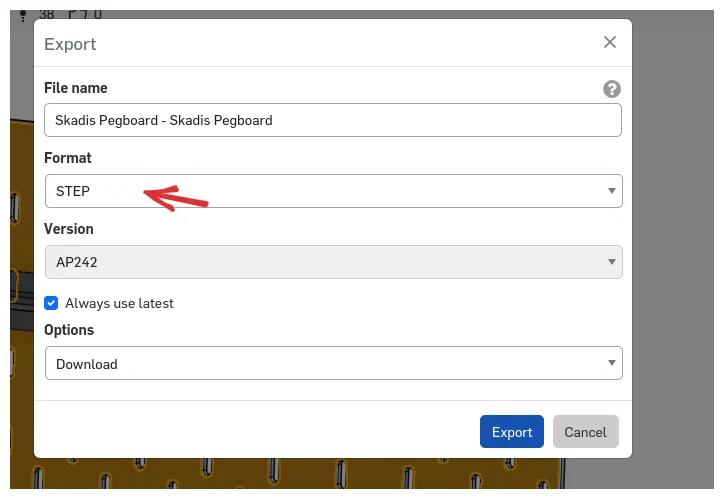

В диалоговом окне «Экспорт» выберите нужный формат. Если вы выбираете безразмерный формат, например STL, обязательно выберите «Миллиметр» в разделе «Единицы измерения».
