Корпус Meshtastic Heltec v2, v3, v4 в форме коробки

📁 Корпус Meshtastic Heltec v2, v3, v4 в форме коробки
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

Описание

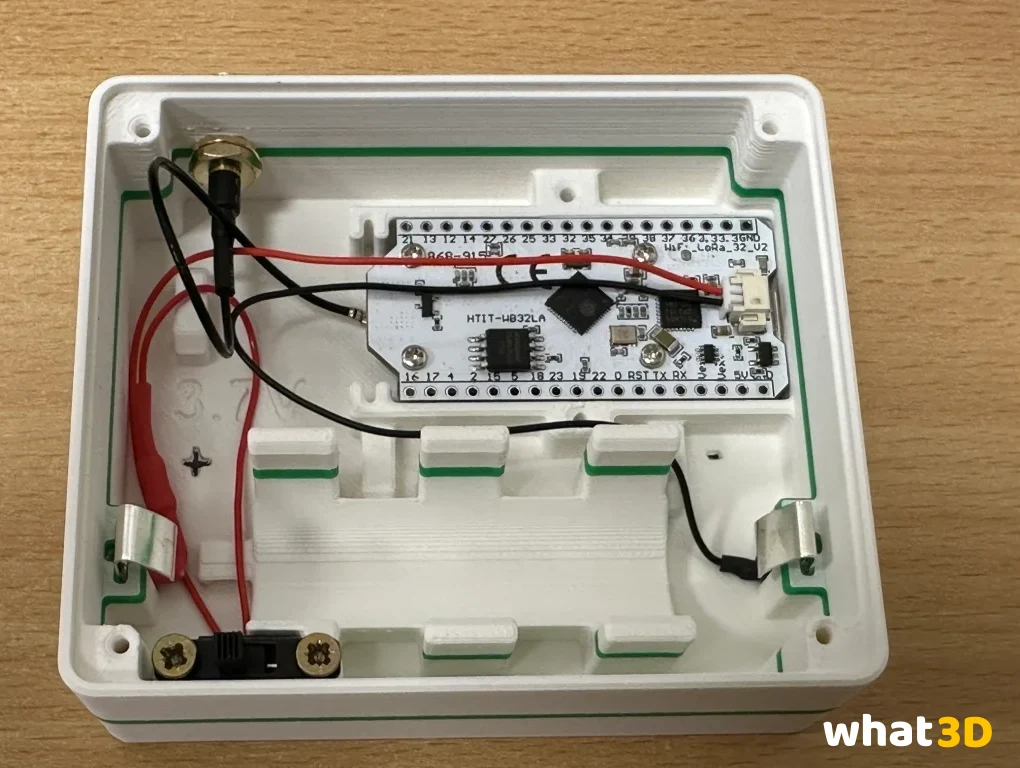

Heltec V2 (и V3, обе версии stl предоставляются, в v3 без переделок помещается и v4) Корпус для устройства Meshtastic LoRa.

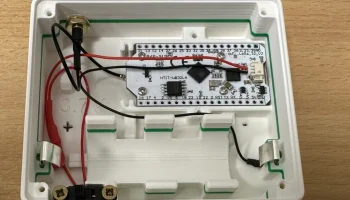

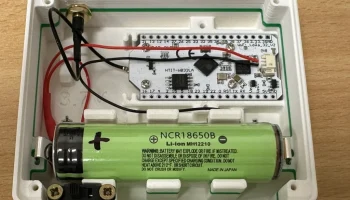

В комплекте держатель для литий-ионного аккумулятора 18650 (для батарей с защитой, они чуть длиннее чем обычные 18650).

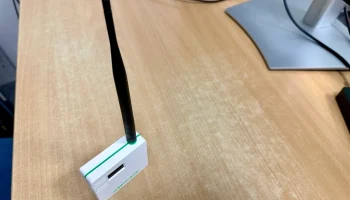

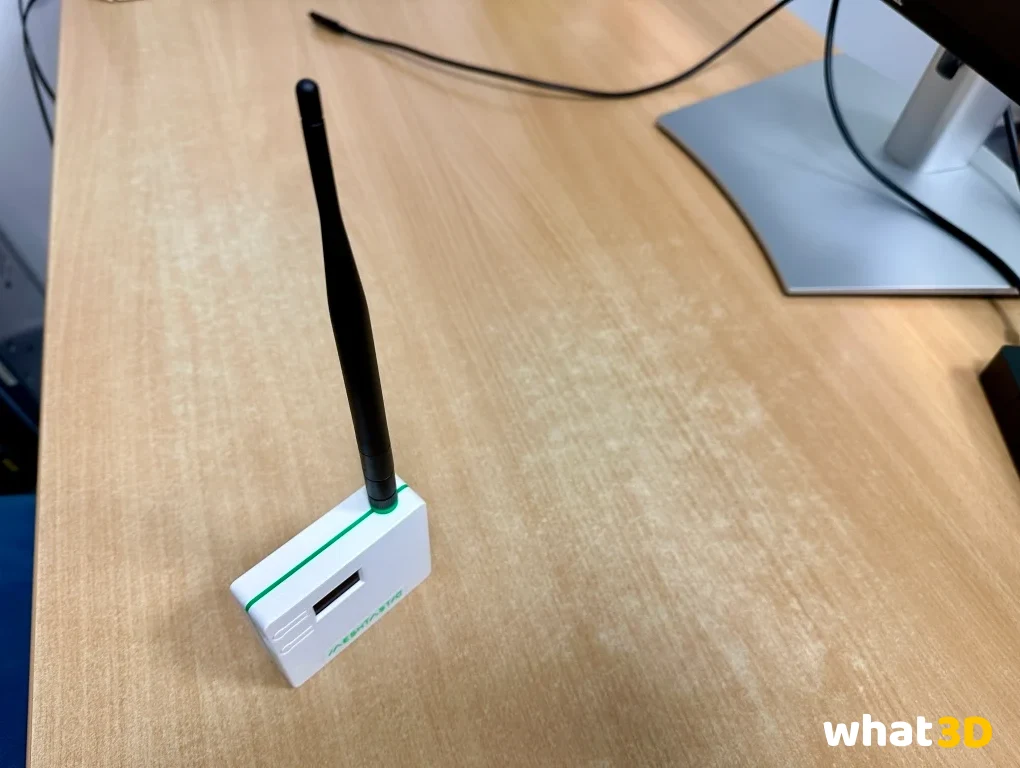

Рекомендую подключить антенну с высоким коэффициентом усиления (лучше и больше, чем стандартная антенна, которая поставляется с этой платой).

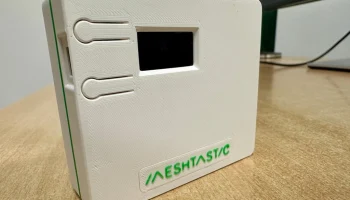

Обе кнопки работают с этим корпусом (вы можете нажимать на кнопки, для этого есть отверстия-кнопки).

Только для использования в помещении, не предназначено для использования на открытом воздухе (если только вы не сделаете его водонепроницаемым каким-либо образом).

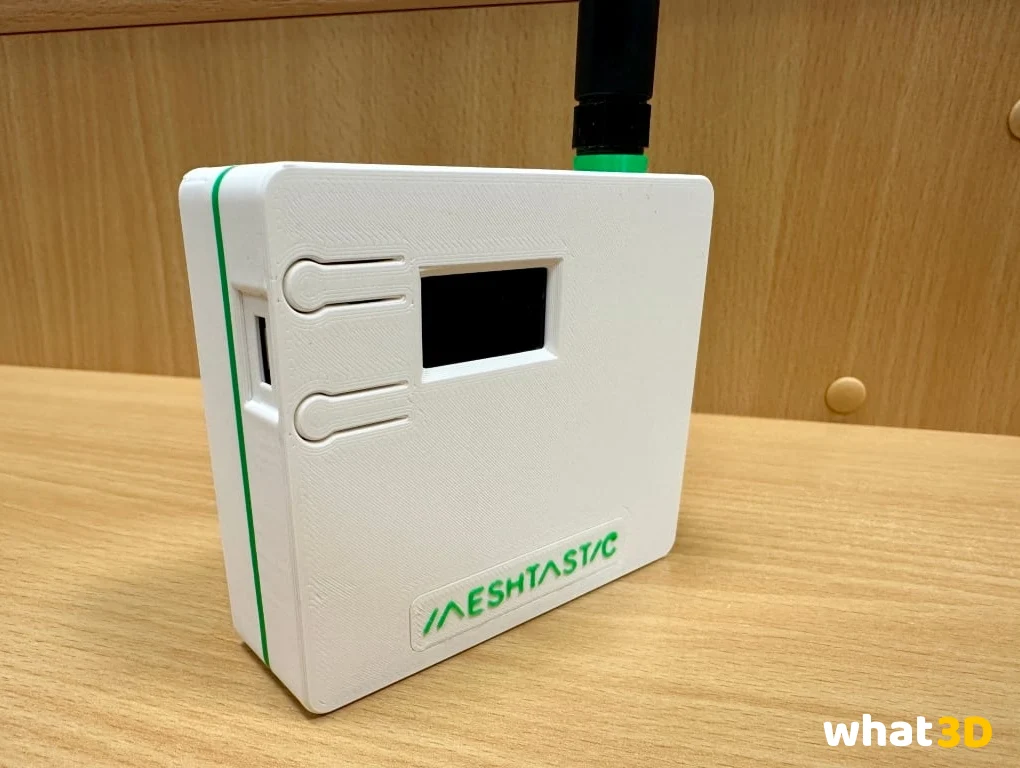

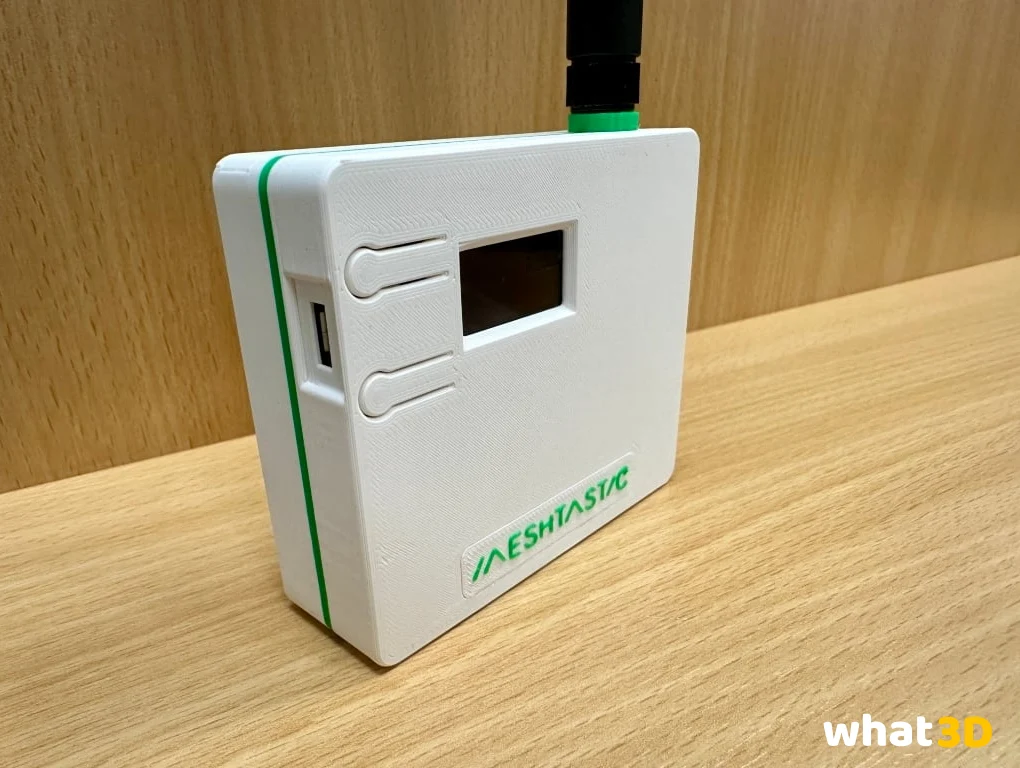

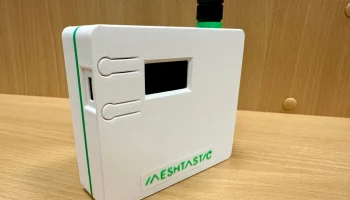

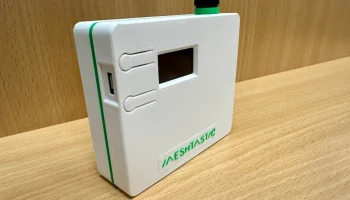

Напечатано двумя цветами для более привлекательного вида :)

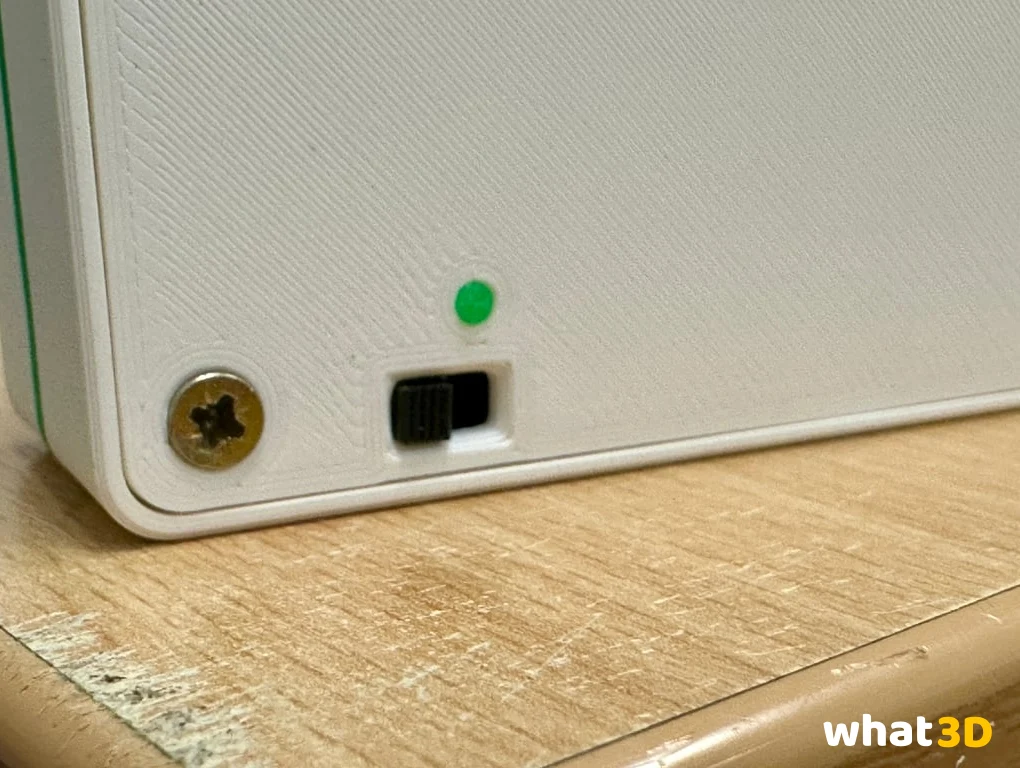

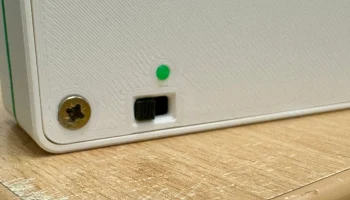

Маленькая зеленая точка рядом с выключателем питания и логотип напечатаны отдельно и приклеены на место.

** Редактировано 14.05.2024
Некоторые пользователи сообщают, что у них возникли проблемы с правильной печатью верхней части (часть с кнопками слиплась и не двигается четко), поэтому я добавил версию с увеличенным зазором между кнопками (верхняя часть).
Также добавлены верхняя и нижняя стандартные версии V3.

Используемый переключатель:
50 В 0,5 А SS12F15 Миниатюрный черный SPDT-переключатель

https://www.aliexpress.com/item/10000003088863.html?spm=a2g0o.order_list.order_list_main.161.793f1802AygBkO

или

https://www.aliexpress.com/item/4000042632226.html?spm=a2g0o.order_list.order_list_main.166.793f1802AygBkO

Используемые контакты батареи из держателя батареи 18650:
ABS 18650 Power Bank Cases 1X

https://www.aliexpress.com/item/1005006348930637.html?spm=a2g0o.order_list.order_list_main.217.793f1802AygBkO

BambuLab X1C
0,2
20 заполнение
PLA+
без опор
