Корпус для Heltec Wireless Paper LoRa 2x 18650

📁 Корпус для Heltec Wireless Paper LoRa  2x 18650
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

Моей целью было создать корпус для двух литий-ионных аккумуляторов 18650, чтобы обеспечить максимальную емкость и продолжительность работы от одной зарядки.

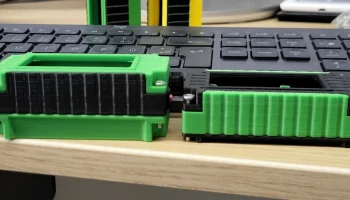

Размеры с тонкой крышкой:

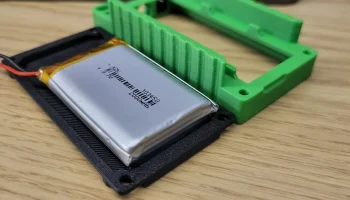

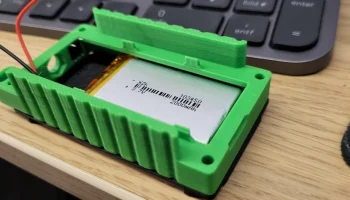

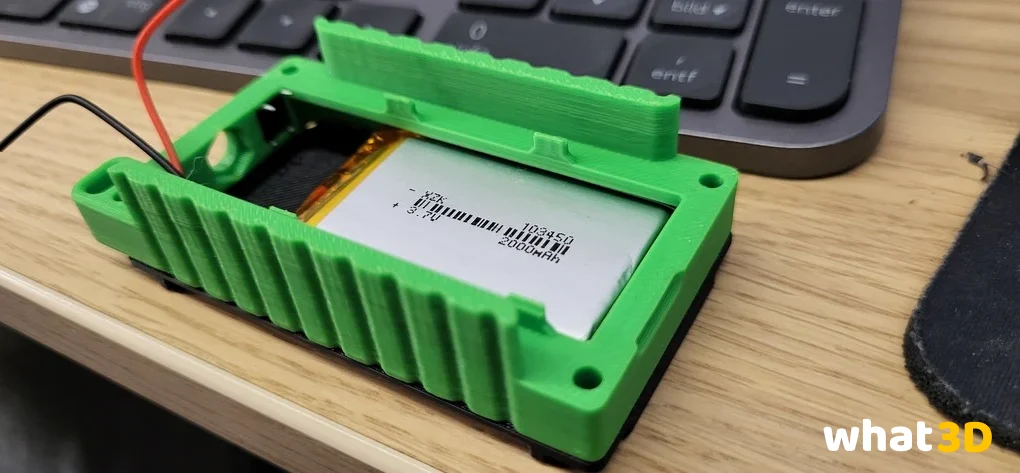

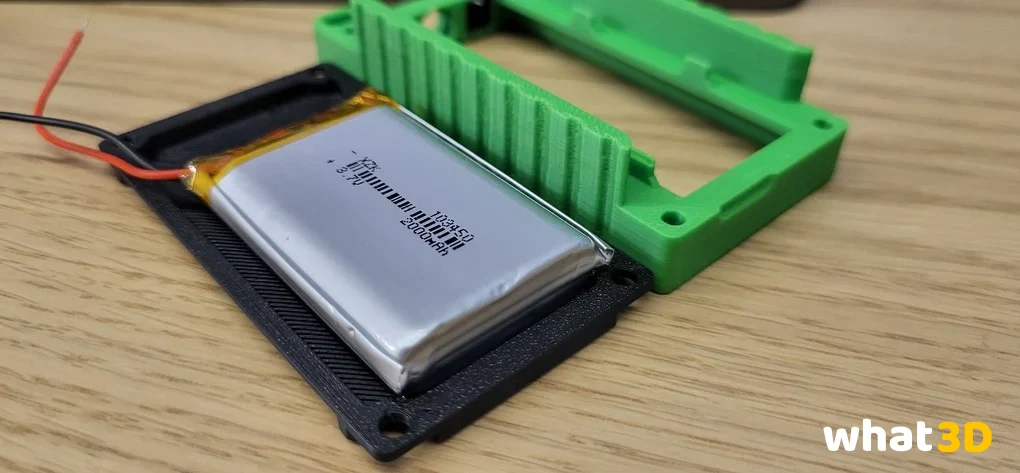

*80x44x24 мм (например, для аккумулятора емкостью 2000 мАч, как на картинке 34x51x10 мм)

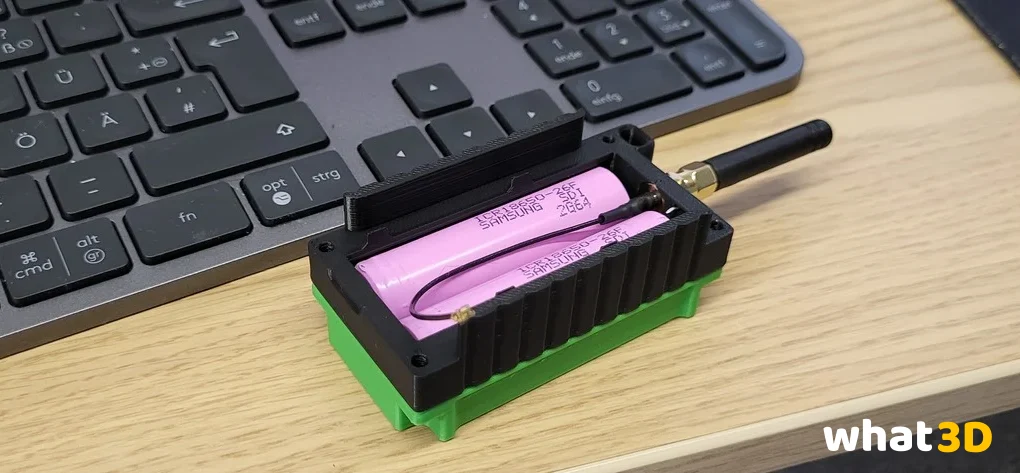

Размеры с крышкой 2x18650:

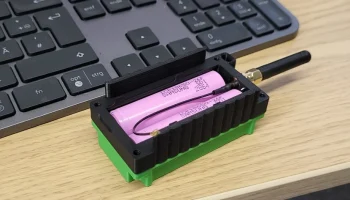

*80x44x32 мм с толстой крышкой для 2x 18650, где можно получить общую емкость более 6000 мАч с качественными элементами

Поскольку heltec выбрал неудачное место для размещения кнопки на этой плате, я определил место для внешней кнопки 6x6 мм в корпусе, и этого достаточно, чтобы припаять ее двумя проводами, параллельными кнопке на материнской плате, и одной каплей термоклея над задней частью кнопки.

Вам понадобятся 4 винта M3 20 мм и 4 гайки M3 для толстой крышки.
