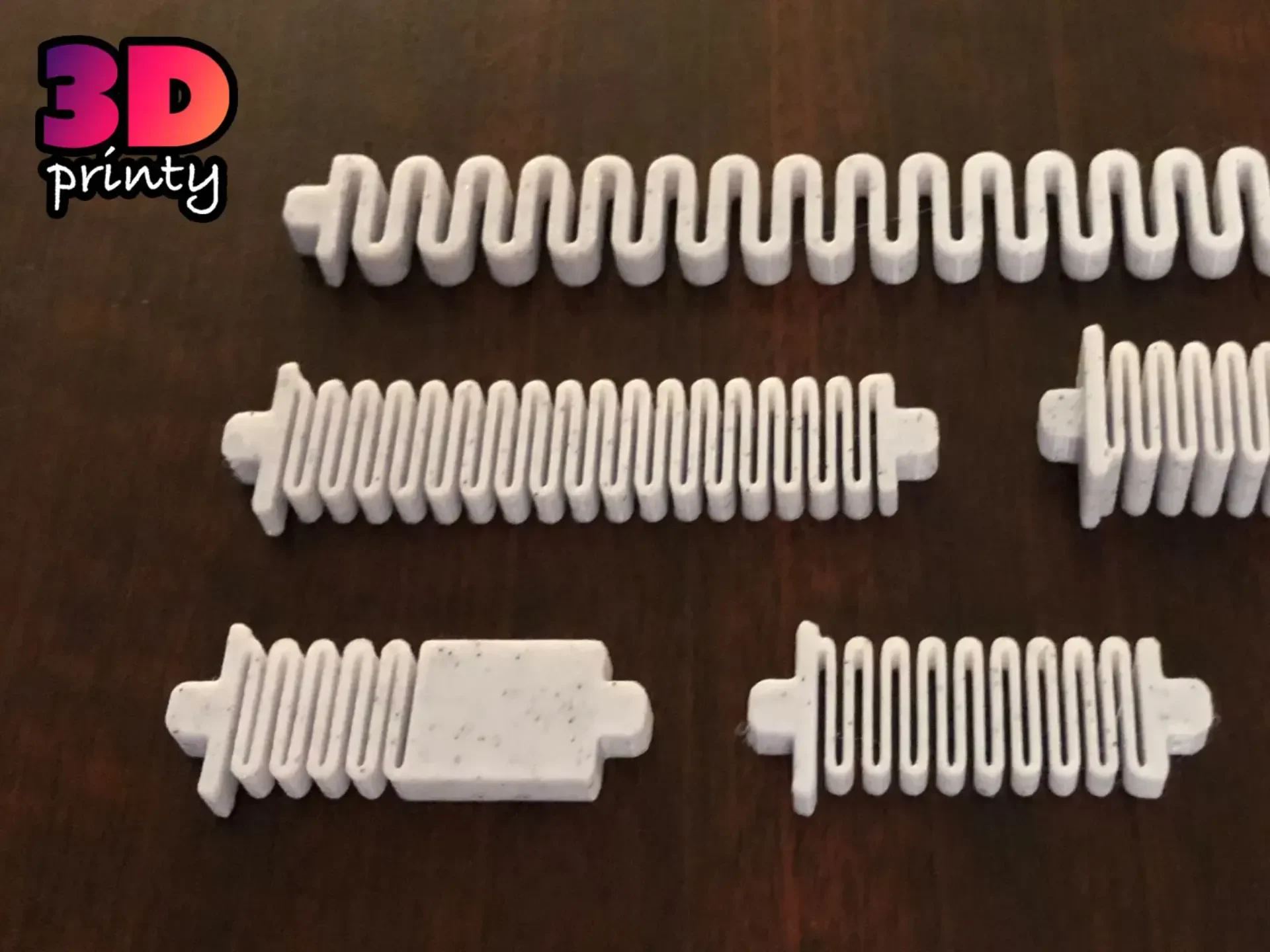

Параметрические пружины Bobblehead

Настраиваемые пружины для 3D-печати для болванов и подобных конструкций.

https://youtu.be/y7rcWTLWsCM

https://youtu.be/3HwXJQMGgsQ

Как мне это настроить?

Это проект OpenSCAD. OpenSCAD — это программное обеспечение для моделирования на основе сценариев, специально созданное для подобных проектов, которые необходимо настраивать.

Если вы новичок в программе, ��оначалу это может показаться странным, но большая часть работы — это просто ввод значений в форму или выбор параметров настройки из раскрывающегося списка. Вам не нужно знать какое-либо программирование или писать однострочный код, чтобы использовать OpenSCAD.

После того, как вы ввели все необходимое, вы можете экспортировать файл STL для печати. Вот полезное видео, в котором показан весь процесс!

Параметры
Количество витков — определяет количество витков пружины. Больше витков приведет к более гибкой пружине.
Вес — определяет, насколько тяжела пружинная «проволока». Для достижения наилучших результатов установите это значение кратным диаметру сопла.
Толщина — устанавливает общую толщину пружины. Более толстая пружина будет менее свободно изгибаться по горизонтали.
Ширина — определяет ширину витков пружины. Более широкая пружина будет менее свободно изгибаться вперед и назад.
Ширина верха — добавляет к пружине дополнительный удлиненный верх.
Высота верха — устанавливает высоту дополнительной верхней части пружины. Используйте это, чтобы сделать пружину выше без добавления витков.
Нижняя ширина — добавляет к пружине дополнительную расширенную нижнюю часть.
Bottom Height — устанавливает высоту дополнительной нижней части пружины. Используйте это, чтобы сделать пружину выше без добавления витков.
Ширина штифта — определяет ширину (и высоту) штыря крепления пружины.
Длина штифта — определяет длину штыря крепления пружины.

Печать
Установите достаточно большое количество периметров, чтобы пружинные рычаги заполнялись линиями периметра.
Для некоторых конфигураций потребуются опоры — чаще всего, когда высота штифта меньше общей толщины пружины.

Обновить

Теперь вы можете создать собственный инструмент для вставки пружины. Это сработает только в том случае, если только один конец пружины имеет широкий выступ.

Могу ли я продать копии этого?

Да! Этот проект был опубликован по лицензии Creative Commons — Attribution.

Эта лицензия разрешает продажу копий, но вы должны указать правильное указание авторства, как указано в самой лицензии.

Обратите внимание, что любые другие проекты, связанные здесь (ремиксы или связанные проекты), могут иметь другую лицензию. Пожалуйста, уважайте эти лицензии.
