Корпус для Heltec V3 подключение через Magsafe & Quadlock

📁 Блок для интеграции с телефоном
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

Описание

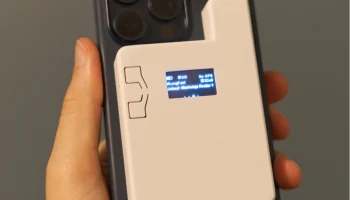

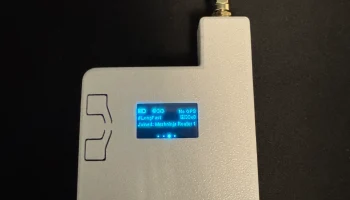

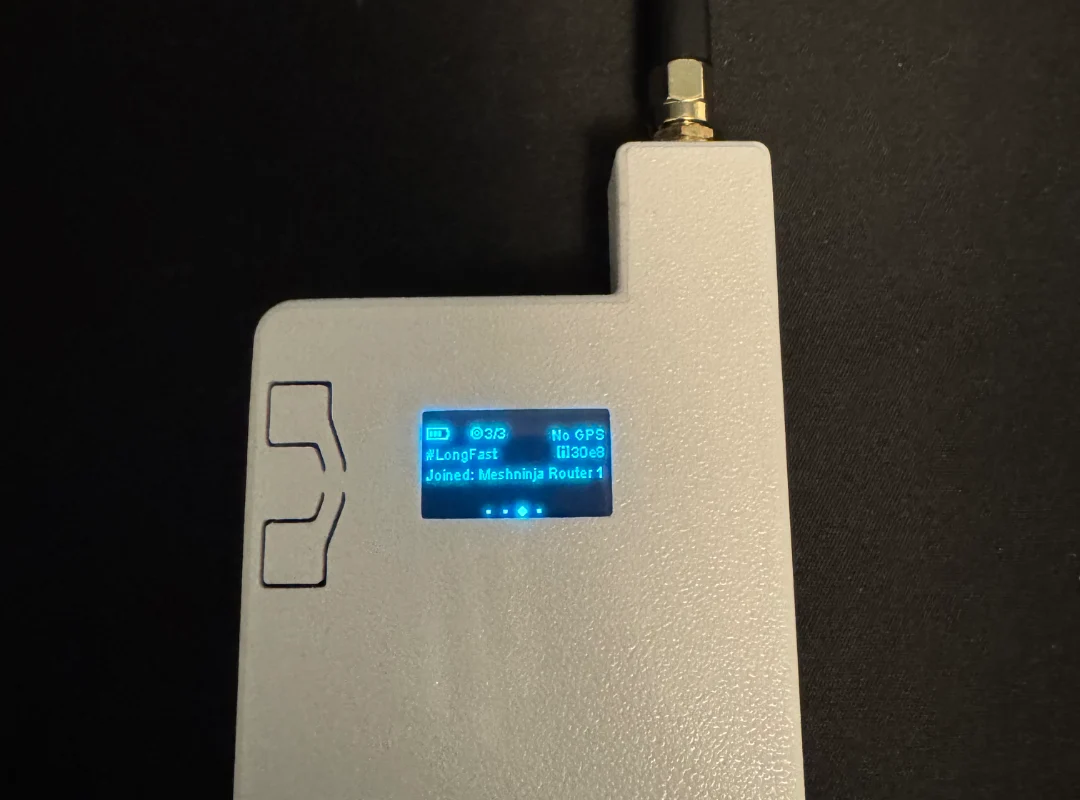

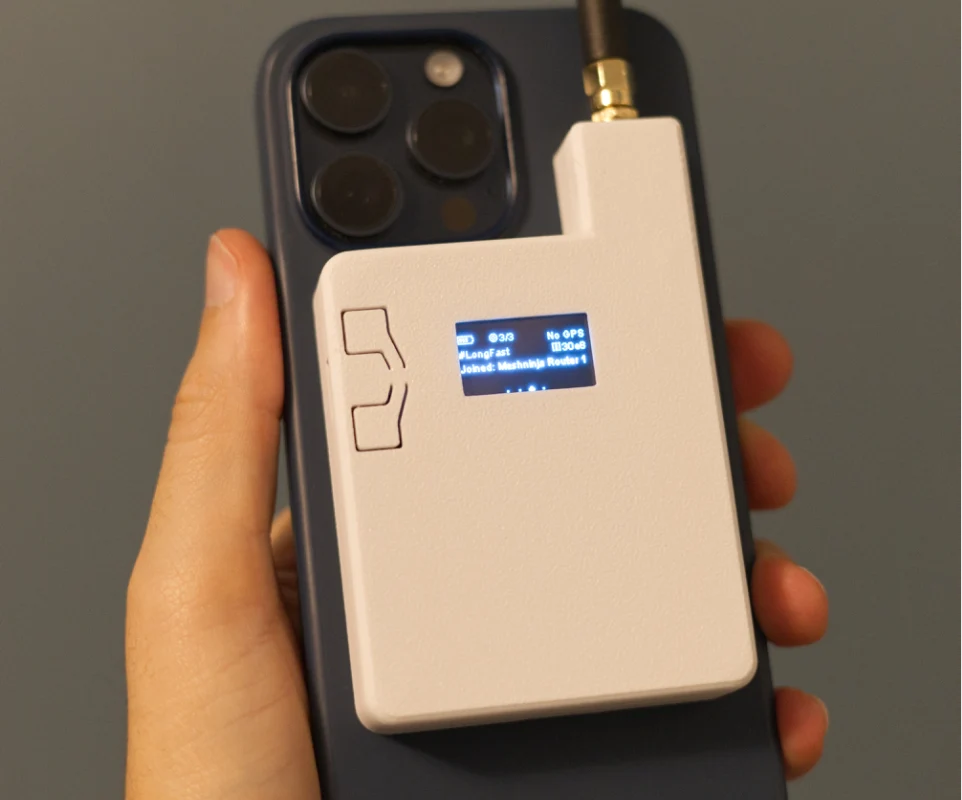

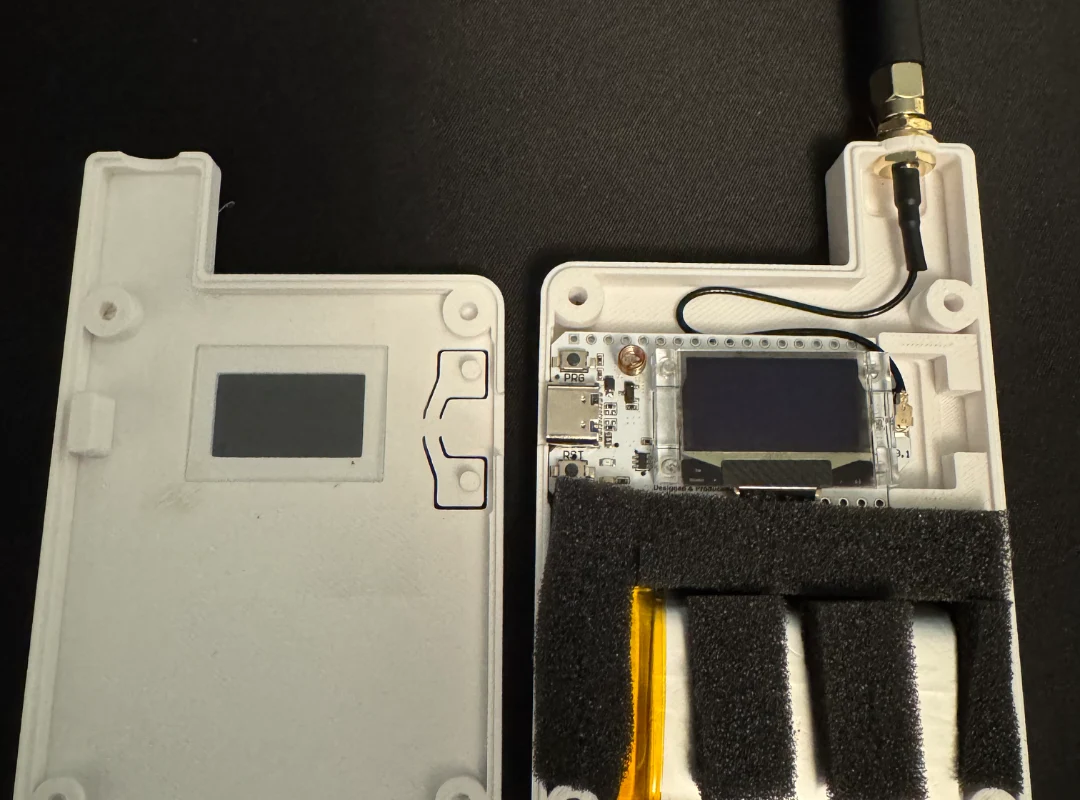

Корпус для Heltec V3, который крепится к телефону с помощью Magsafe.

Переработал эту фантастическую модель от @phspman_486284 на Printables следующим образом:

    Удалил местоположение выключателя питания, вместо этого для выключения используется главная/пользовательская кнопка.
    Удалил текст с передней стороны.
    Уменьшил общий размер, чтобы использовать имеющееся у меня кольцо Magsafe.

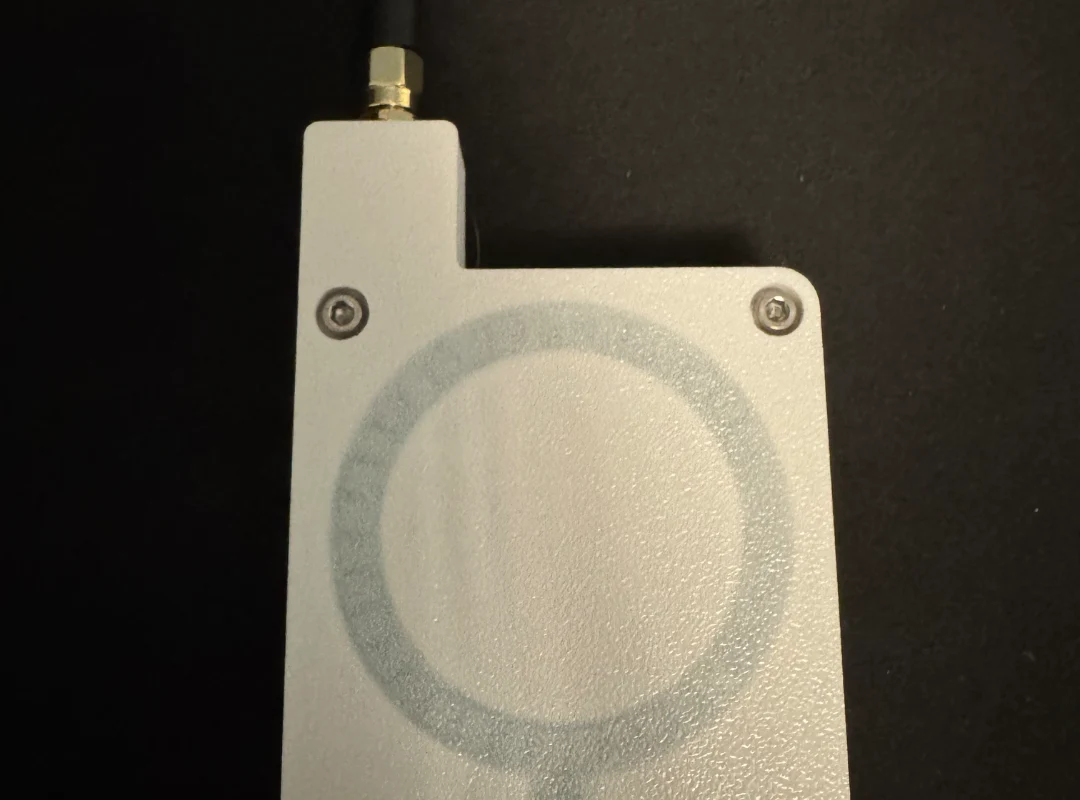

    Переместил кольцо Magsafe внутрь модели, чтобы оно было полностью закрыто.
    Добавил вариант Quadlock, используя эту деталь от mattcferrett.

Если вы хотите печатать детали по отдельности, есть несколько пластин:

Пластина 1: Magsafe Complete — задняя и передняя часть, добавлена пауза для вставки кольца Magsafe.

Пластина 2: Quadlock Complete — задняя и передняя часть, добавлены опоры.

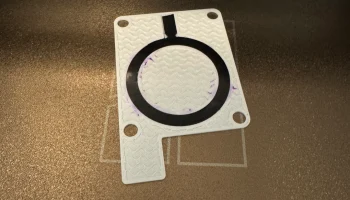

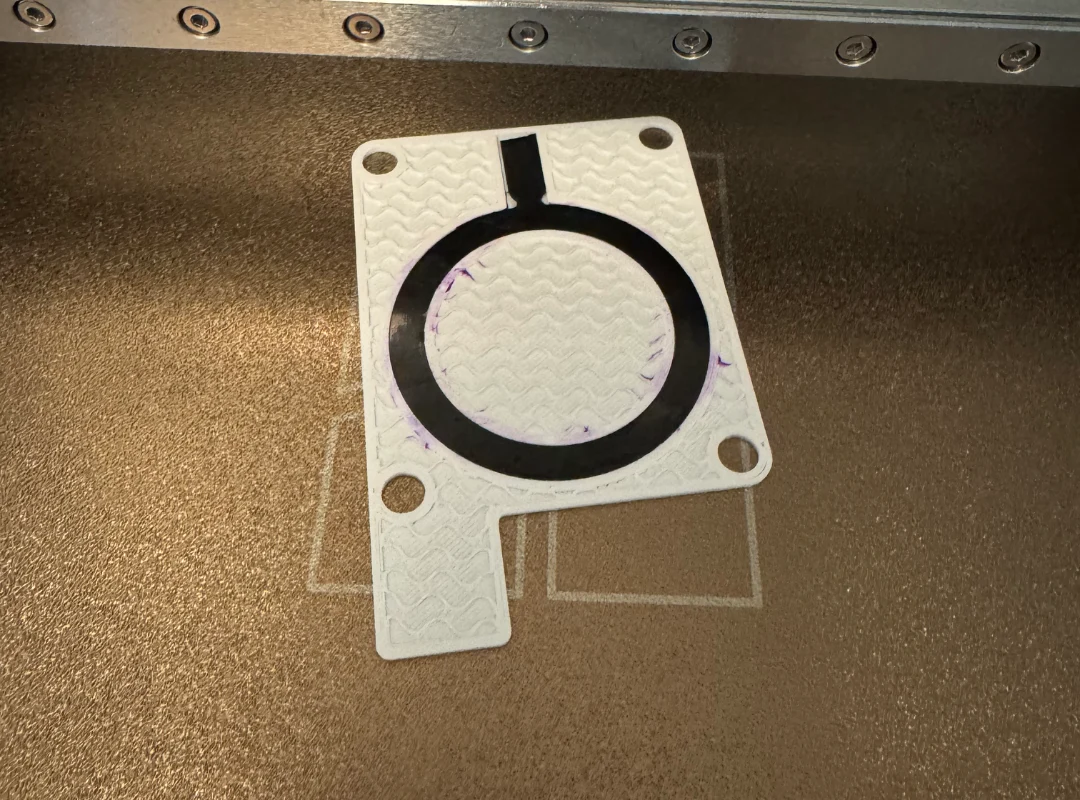

Пластина 3: только задняя часть Magsafe, добавлена пауза для вставки кольца Magsafe.

Пластина 4: только передняя часть.

Необходимые детали

    Кольцо Magsafe
        Мое поставлялось с корпусом Pela.
        Внешний диаметр 56 мм, внутренний диаметр 43,5 мм, хвост 23 мм x 7,5 мм, толщина 1 мм.
        В конце концов я немного укоротил хвост, чтобы модель была более компактной.
    4 болта M3x12

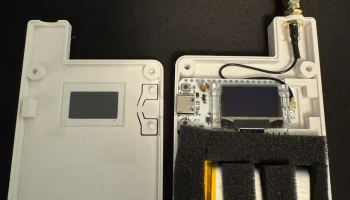

    Детали Meshtastic (я использовал этот набор от muziworks на Amazon)
        Heltec V3
        Литий-полимерный аккумулятор 1200 мАч (30 мм x 48 мм x 8 мм)
        Антенный пигтейл
        Антенна (протестирована до ширины 13,5 мм)
    (Опционально) Небольшой кусок пластика/акрила для защиты экрана, можно закрепить скотчем/клеем
