Корпус для LilyGo T3S3 V1 Meshtastic

📁 Корпус для LilyGo T3S3 V1 Meshtastic
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

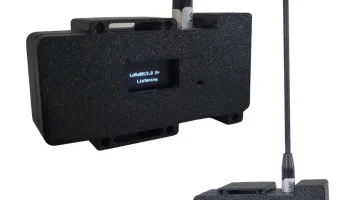

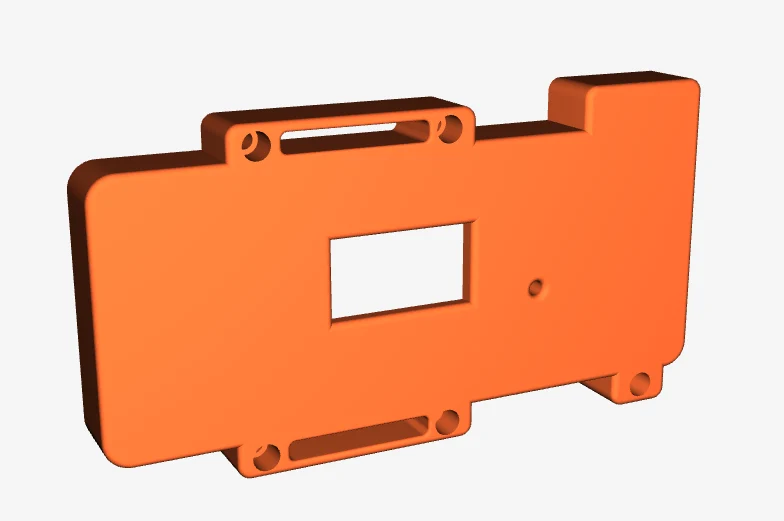

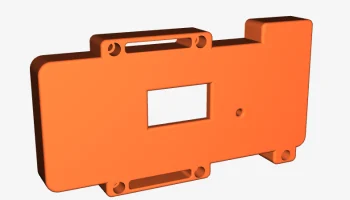

Это корпус для Lilygo T3S3. Я разработал его, чтобы разместить T3S3 для узлов в моем личном автономном коммуникационном кластере Blackout Comms. Однако он, вероятно, подойдет для любого другого устройства, которое вы захотите создать на этой плате разработчика.

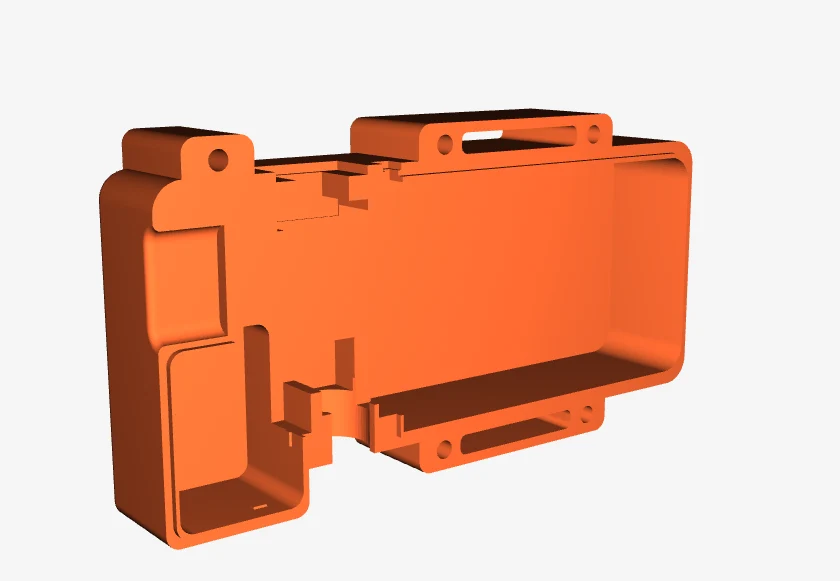

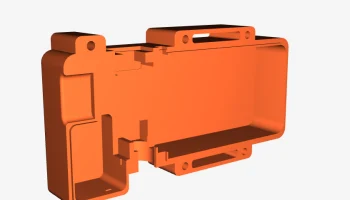

Вам понадобятся гайки с накаткой M2 для вплавления в заднюю часть корпуса и винты M2 (ссылки см. в инструкции по сборке в формате PDF). В остальном этот корпус довольно прост.

Я разработал его таким образом, что если вы будете печатать в соответствии с ориентацией в файле 3mf «все в одном», у вас будет очень мало отходов и почти не понадобится убирать нить после печати.

• Разработан для связи Blackout Comms, но может использоваться для любого другого устройства, работающего на t3s3
• Доступны разъем SMA и порт USB.
• Достаточно устойчив, чтобы стоять самостоятельно.
• Встроенные кронштейны позволяют крепить его с помощью липучек и т. д.
• Достаточно места для литий-полимерного аккумулятора емкостью 2000 мАч (LP103454).
• В верхнем углу есть место для часов реального времени DS3231 или GPS-антенны.
