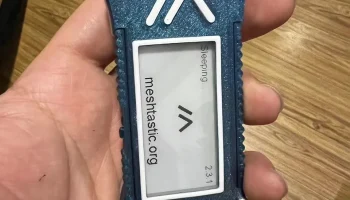

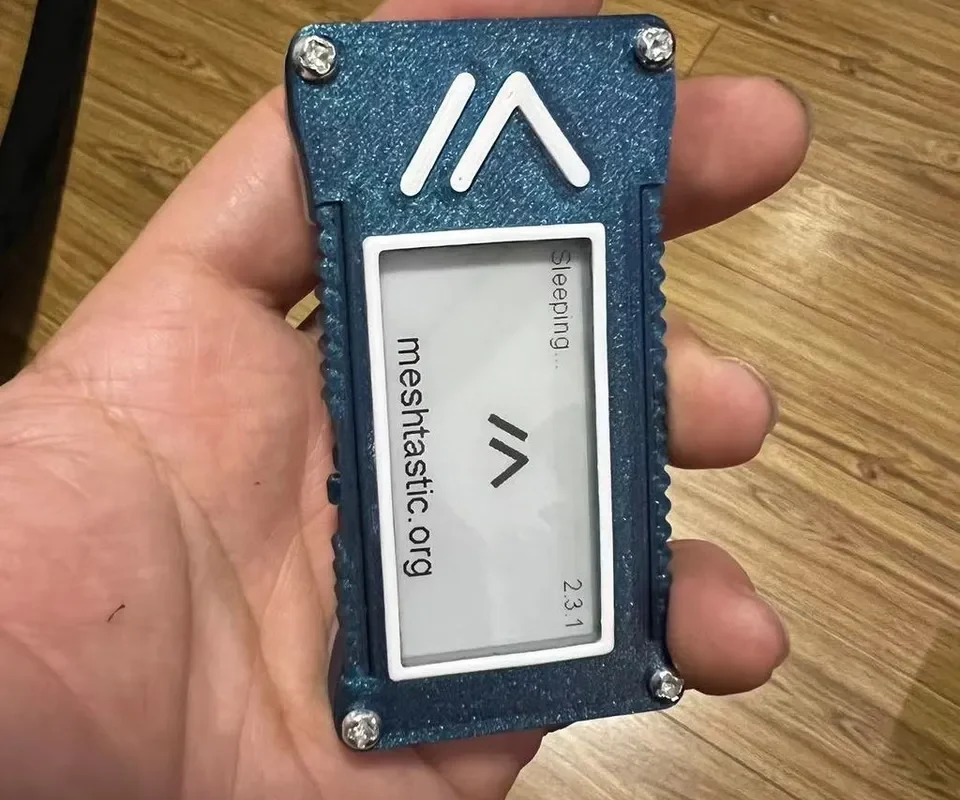

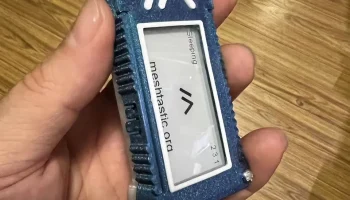

Корпус для Heltec Wireless Paper. Корпусов для него очень мало, поэтому я решил сделать один и поделиться им здесь.

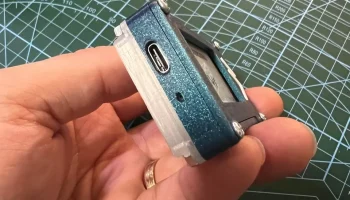

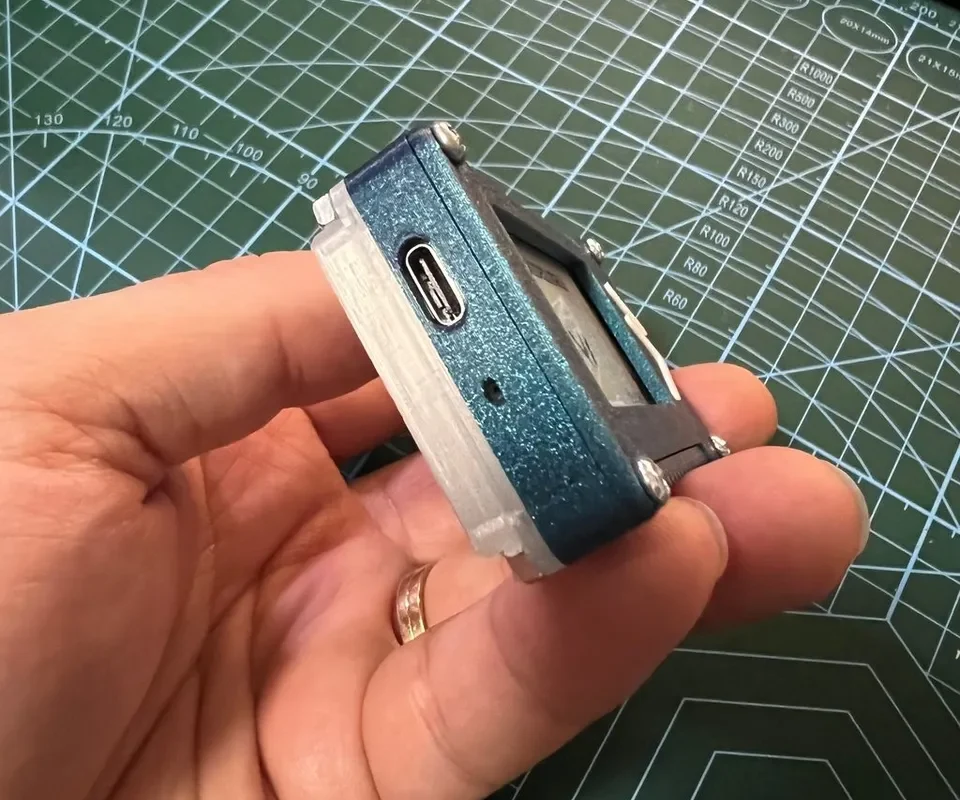

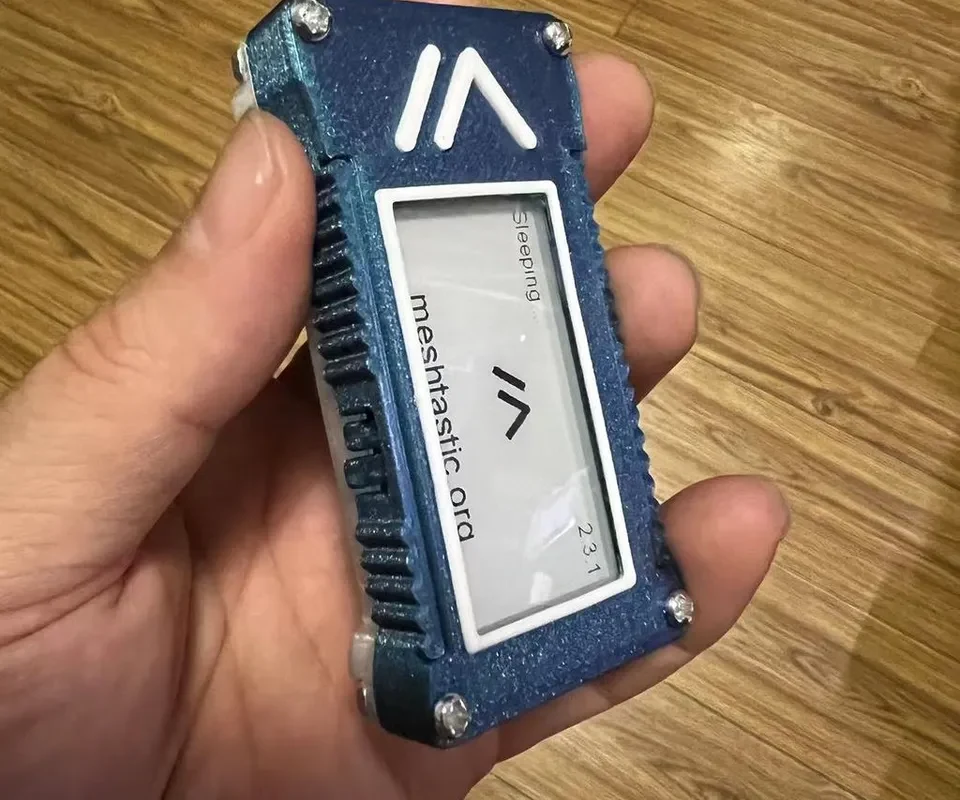

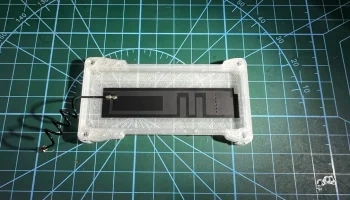

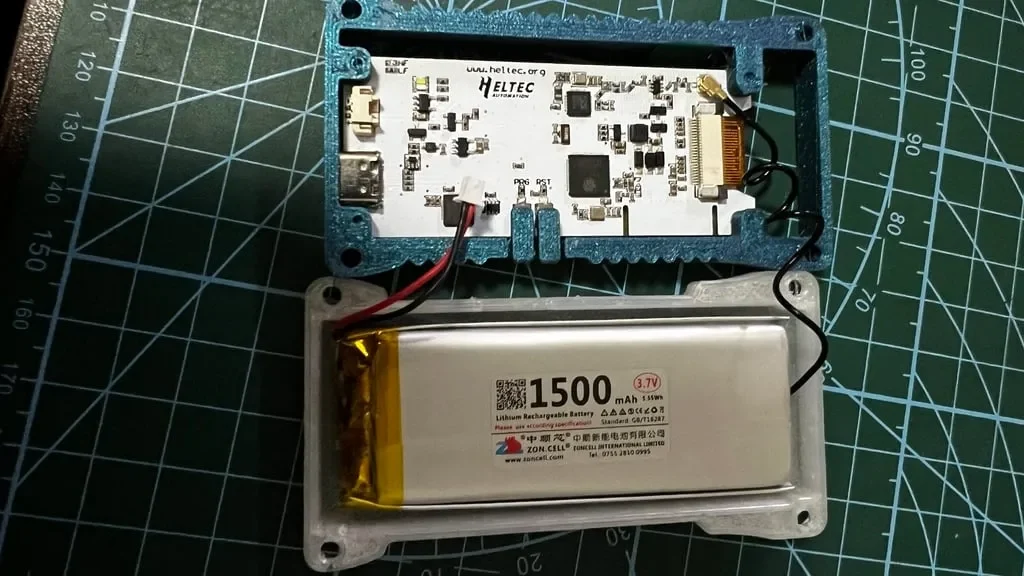

Моей целью было сделать его как можно более тонким. Конечные размеры корпуса: 46 мм x 87 мм x 18 мм, вес с платой и батареей составляет всего около 60 г. Чехол предназначен для батареи емкостью 1500 мАч с размерами 30 мм x 78 мм x 4 мм (максимум 32 мм x 79 мм x 5 мм). Чтобы избавиться от громоздкой антенны SMA, я использовал антенну FPC (они отлично работают!).

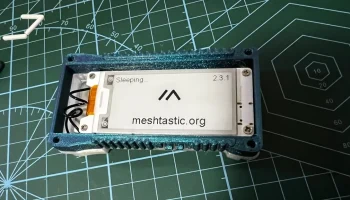

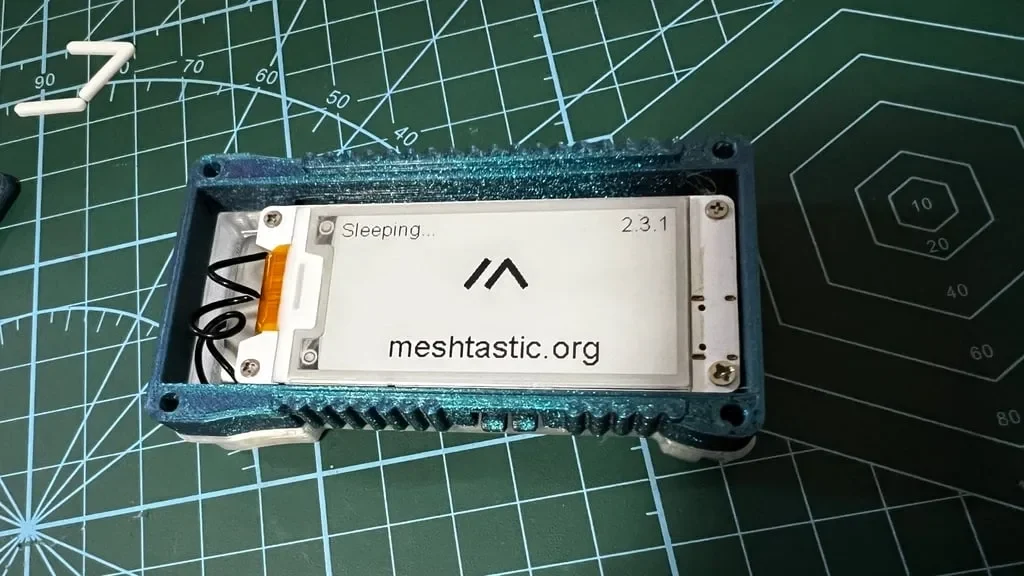

Вам понадобятся 4 винта M3 14 мм и 4 гайки M3. Чтобы закрепить плату в раме, вам понадобятся 4 винта M1,6 5 мм. Вы можете использовать винты, которые идут в комплекте с платой, просто просверлите отверстия немного шире. У меня были только винты M1,6, извините.

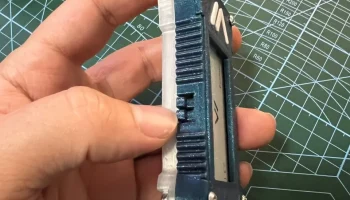

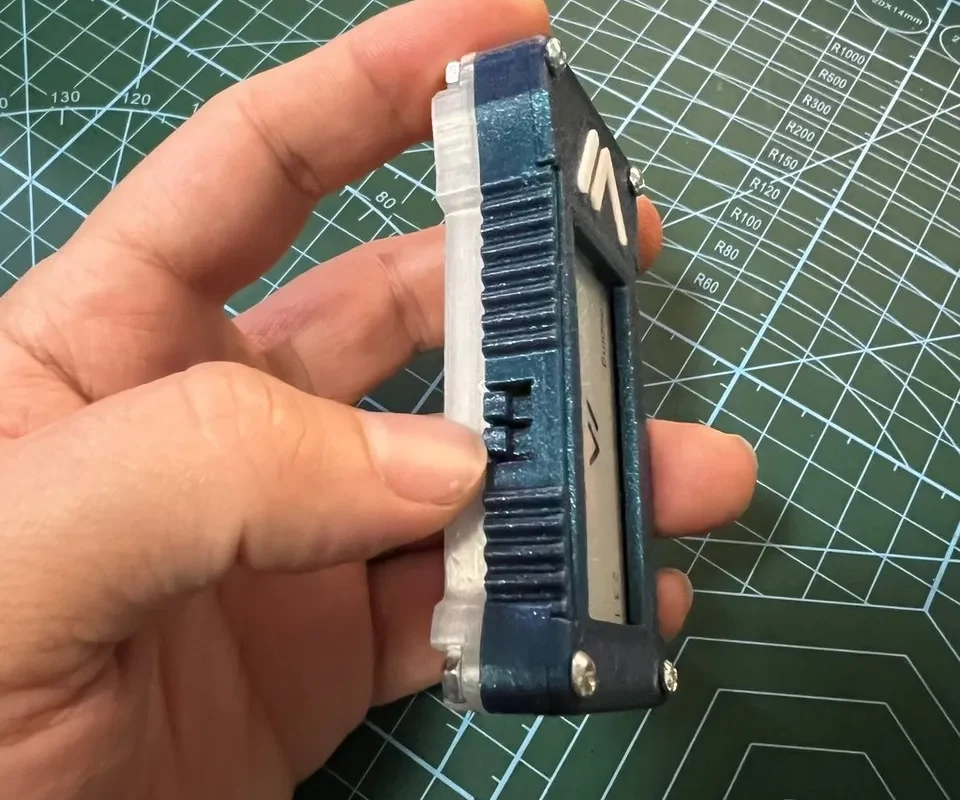

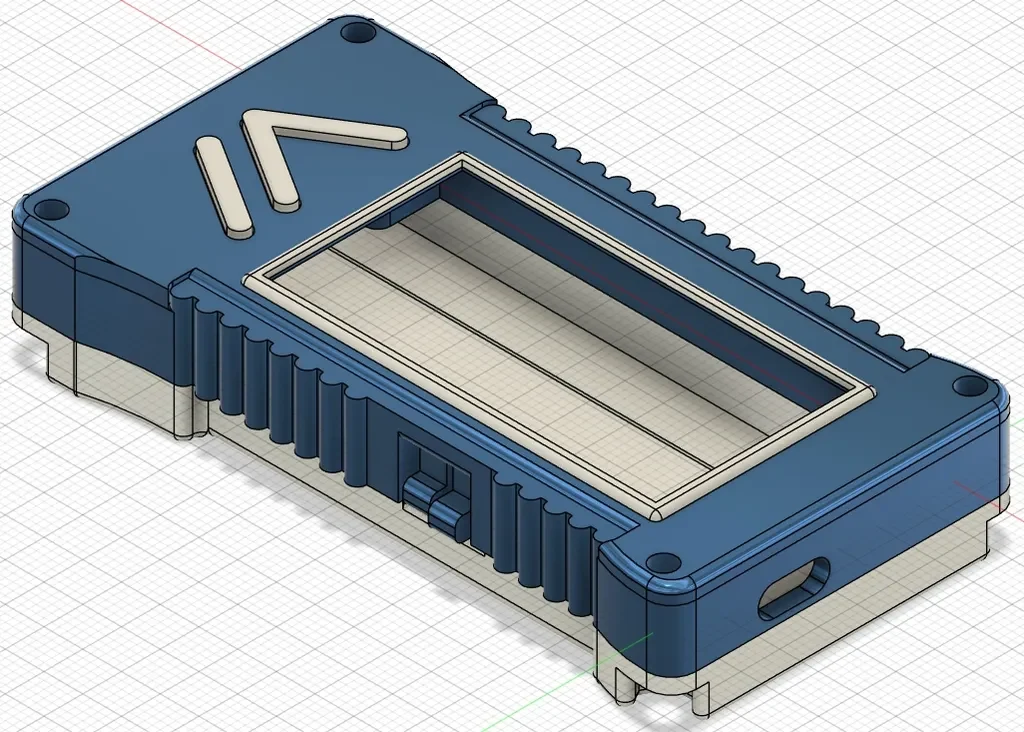

Heltec выбрал самое неудачное место для кнопок… Я сделал гибкую часть в раме, чтобы можно было нажимать на кнопки сбоку.

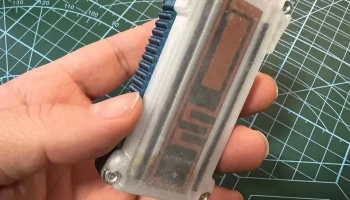

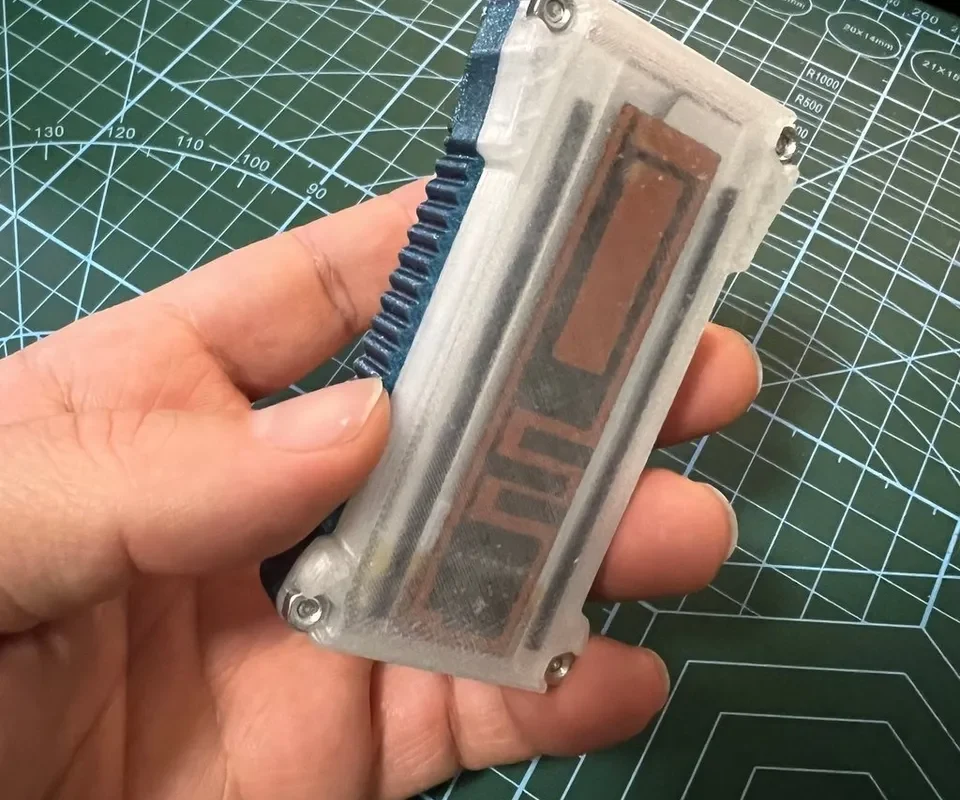

Нижняя часть была напечатана из полупрозрачного PLA, единственного материала, который позволяет видеть светодиоды, потому что батарея мешает. Опять же, Heltec выбрал неудачное место для ключевых компонентов...

Удачной печати!
