Соединитель трубки Боудена из ПТФЭ...

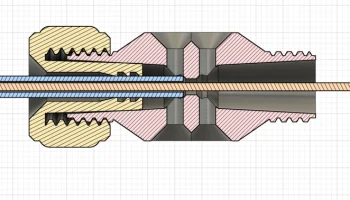

Этот разъем не требует дополнительных деталей и используется для соединения трубок Боудена. Благодаря своему механизму подсоединить/отсоединить трубку можно, просто немного повернув резьбовую крышку. Если вам нужно изменить его в соответствии с вашим конкретным вариантом использования, вы также найдете .step для загрузки.

Печать: Просто распечатайте его на PLA в заданной ориентации. (Завинчивайте колпачки на плоской стороне, средняя часть на кончике с полями).

Подготовьте разъем. Допуски принтеров, которые вам, возможно, придется носить в резьбе, затягивая и ослабляя каждую сторону не менее 6 раз!

ПРИМЕЧАНИЕ. Притирка производится без трубки Боудена.

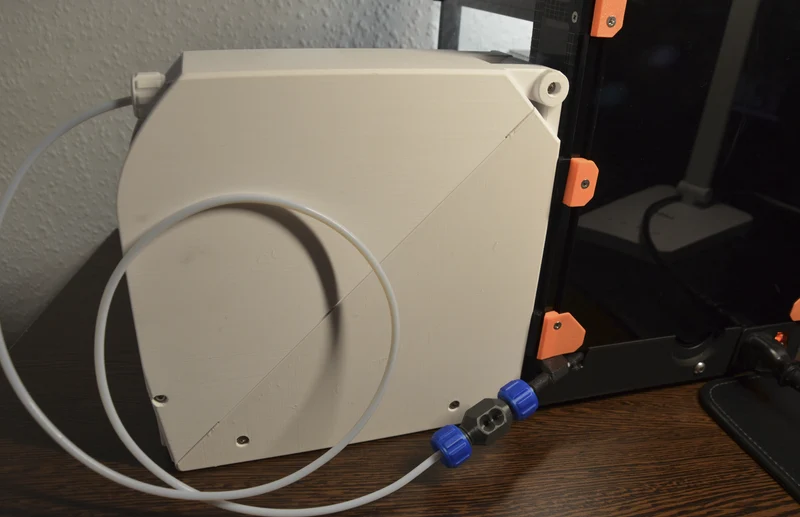

Затягивайте только вручную и НЕ НАНОСИТЕ СМАЗКУ, если вы хотите использовать разъем в конструкции Боудена вперед. Смазка может попасть на «зубцы» винтовых крышек и помешать надежному захвату. Это не имеет значения для простого подключения к принтеру MMU или катушки/сушильной коробки.

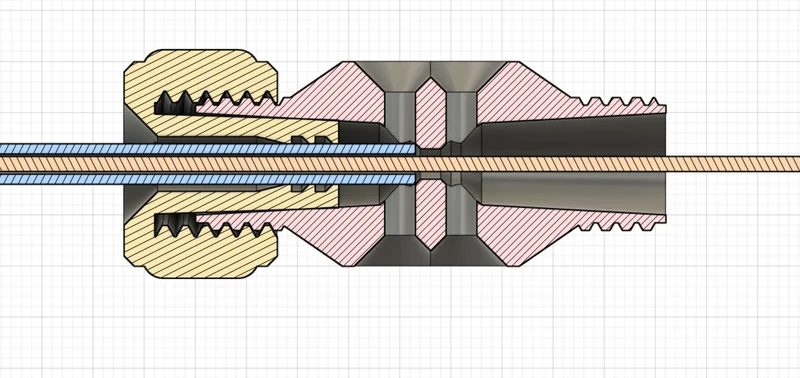

Как использовать: Чтобы обеспечить плотную посадку, пропустите трубку Боудена через навинчивающуюся кр��шку.

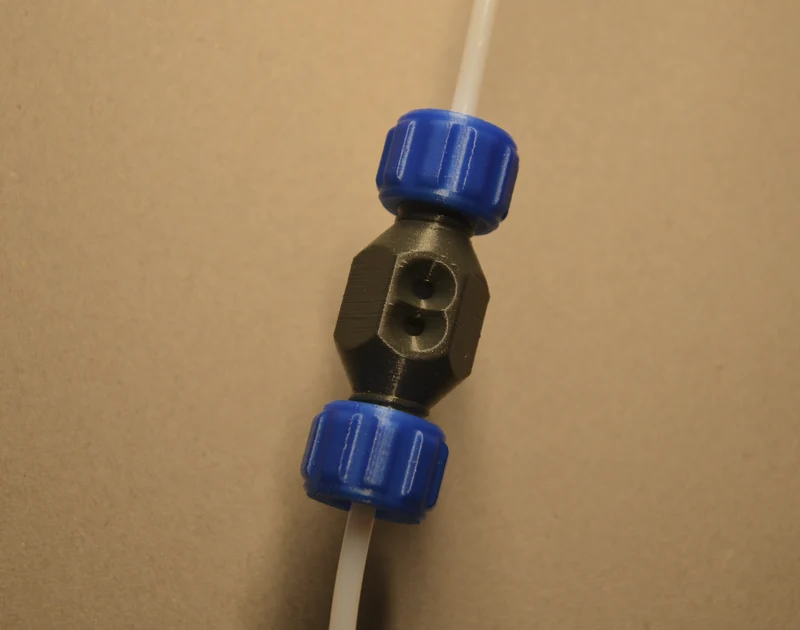

Затем вставьте трубку в среднюю часть. Вставляйте его, пока не увидите трубку Боудена через одно из смотровых отверстий.

Затем сдвиньте завинчивающуюся крышку вдоль трубки Bowdente к средней части и затяните ее вручную, пока они не разойдутся.

Если вы к этому привыкли, вы можете оставить навинчивающуюся крышку прикрепленной к средней части и просто вставлять и вынимать трубку Боудента.

ПРИМЕЧАНИЕ. Если вы хотите использовать разъем в передней установке Боудена, вам необходимо убедиться, что на трубке Боудена видны «следы укусов». Они вызваны зубцами навинчивающихся крышек и неоднократной сильной затяжкой с дополнительным «вытягиванием». Как только эти отметки появятся, они больше не разойдутся.

Поскольку у меня больше нет машины Боудена для ежедневного использования, я провел тестирование на своем старом Velleman K8400. Работало 3 часа без проблем. Я больше не буду проводить тестирование по этому поводу, потому что это было скорее из любопытства. Оказалось, что этот разъем можно использовать даже в суровых условиях.

Завинчивающаяся крышка такая же, как и в моей кормушке с трубкой Боудена:

https://www.printables.com/de/model/335850-ptfe-tube-feed-trough-full-printable

ЖУРНАЛ ИЗМЕНЕНИЙ 17.04.2024
Добавлены файлы .step, которые вы можете изменить. Это может пригодиться, если вы хотите интегрировать некоторые аспекты модели в свой собственный проект.

ЖУРНАЛ ИЗМЕНЕНИЙ 16.12.2025
Также добавлены файлы .3mf и .step для загрузки.
