Meshtastic Heltec V3 стационарный корпус под увеличенную батарею

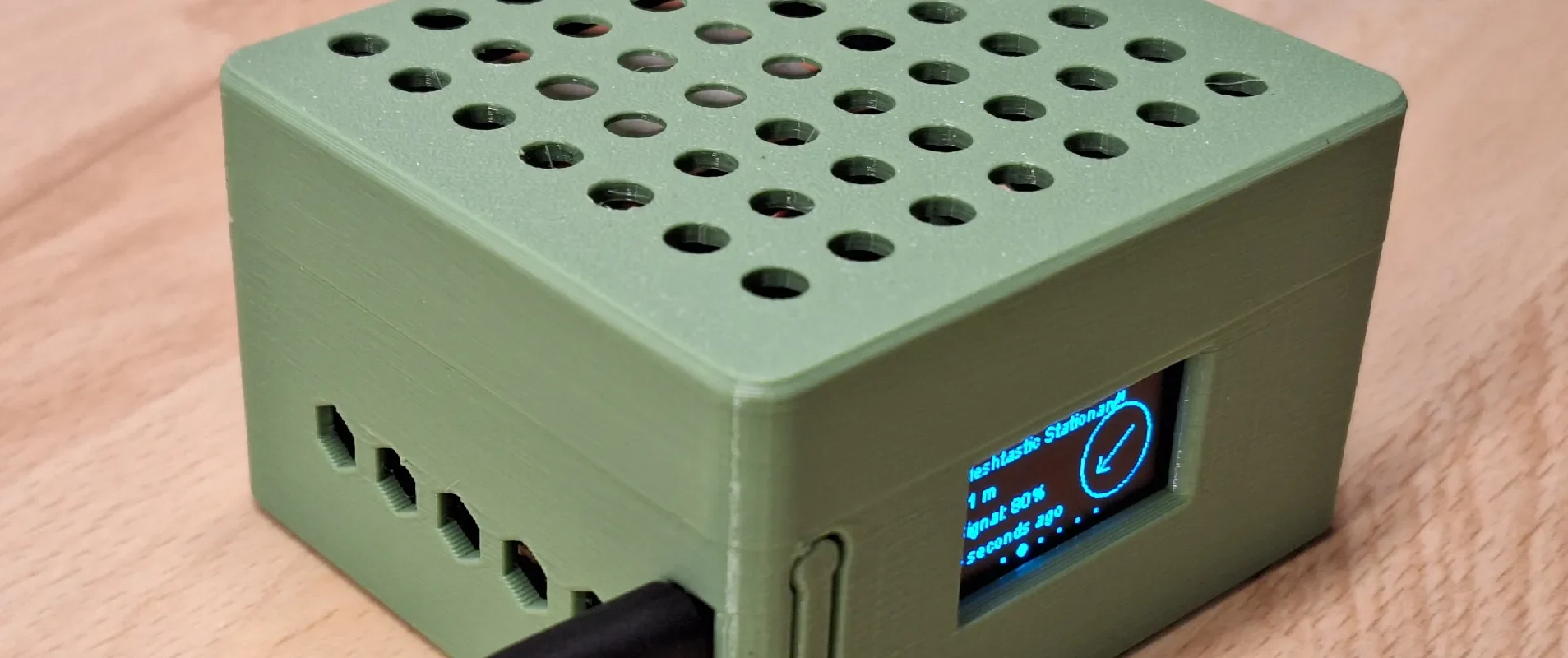

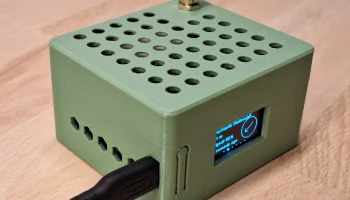

Эта конструкция представляет собой защелкивающийся корпус для одной из поддерживаемых аппаратных плат, Heltec V3. Эти платы очень просты и относительно дешевы, и включают в себя аппаратное обеспечение для работы с батареями. Они не поставляются с GPS-приемником, но его очень легко добавить, и он также очень дешев.

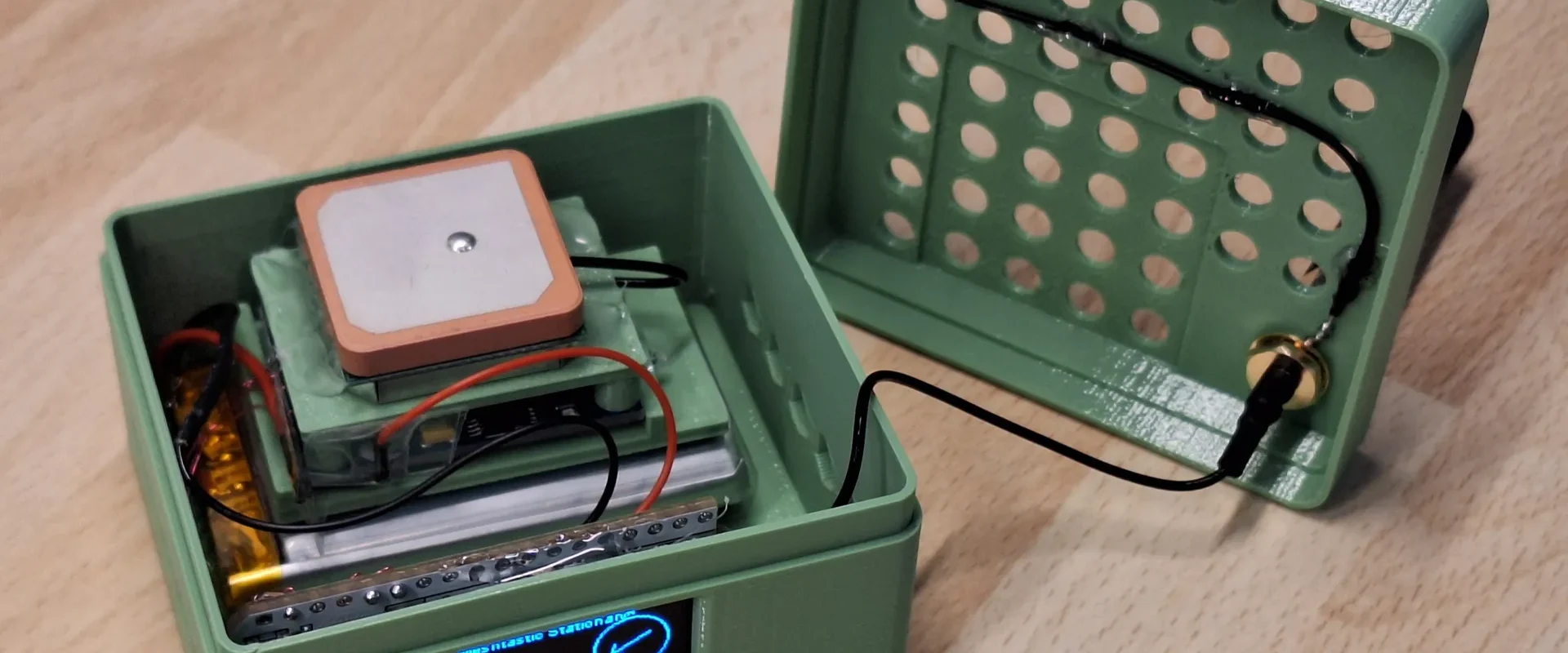

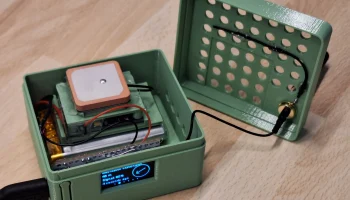

В этом корпусе достаточно места для размещения плат Heltec V3, литий-ионной батареи емкостью 2000 мАч и GPS с керамической антенной.
Значительное улучшение характеристик антенны

Я измерил качество антенны-штырька, которая поставляется с моей платой Heltec V3. Неудивительно, что антенна имеет резонанс в указанном диапазоне (860-920 МГц), но только при наличии хорошего заземления. Пластиковый корпус, конечно, не может обеспечить такое заземление, что означает плавающий заземляющий контакт антенны, который значительно расстраивает ее. Для достижения хорошего согласования антенны я настоятельно рекомендую использовать настроенный штырьковый антенный вывод, который можно увидеть на фотографии внутренней стороны верхнего корпуса. Он настроен с помощью сетевого анализатора NanoVNA и обеспечивает довольно хорошую развязку заземленной стороны антенны. Постарайтесь как можно точнее соблюсти длину, указанную на моей фотографии, поскольку несколько миллиметров имеют большое значение.
Печать

Детали легко печатаются в загруженном положении. По умолчанию в PrusaSlicer (2 периметра, 15% заполнение) настройки подходят. Я рекомендую PETG, но, полагаю, PLA тоже подойдет.
