Корпус Meshtastic HeltecV3 Hel-Txt 18650

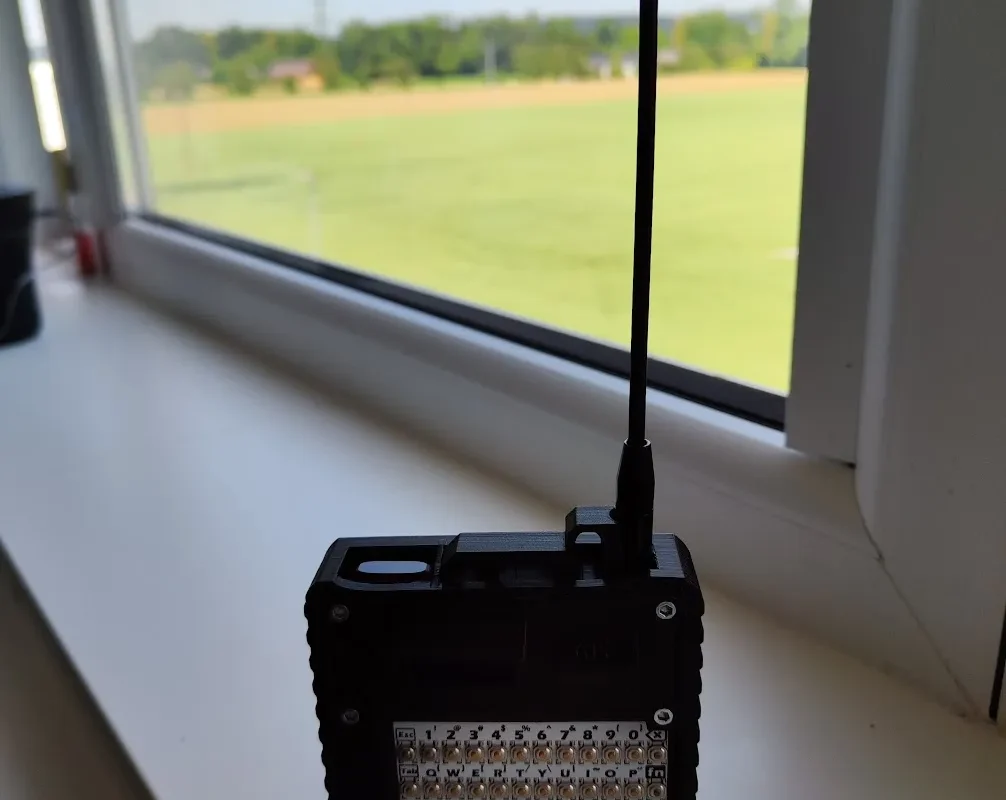

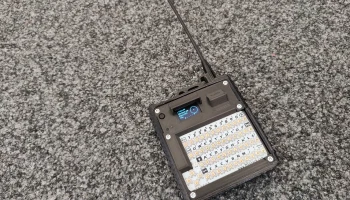

Моя попытка преобразовать «потребительскую версию» устройства Hel-TXT  meshtastic, разработанного Харуки, в небольшой танк.

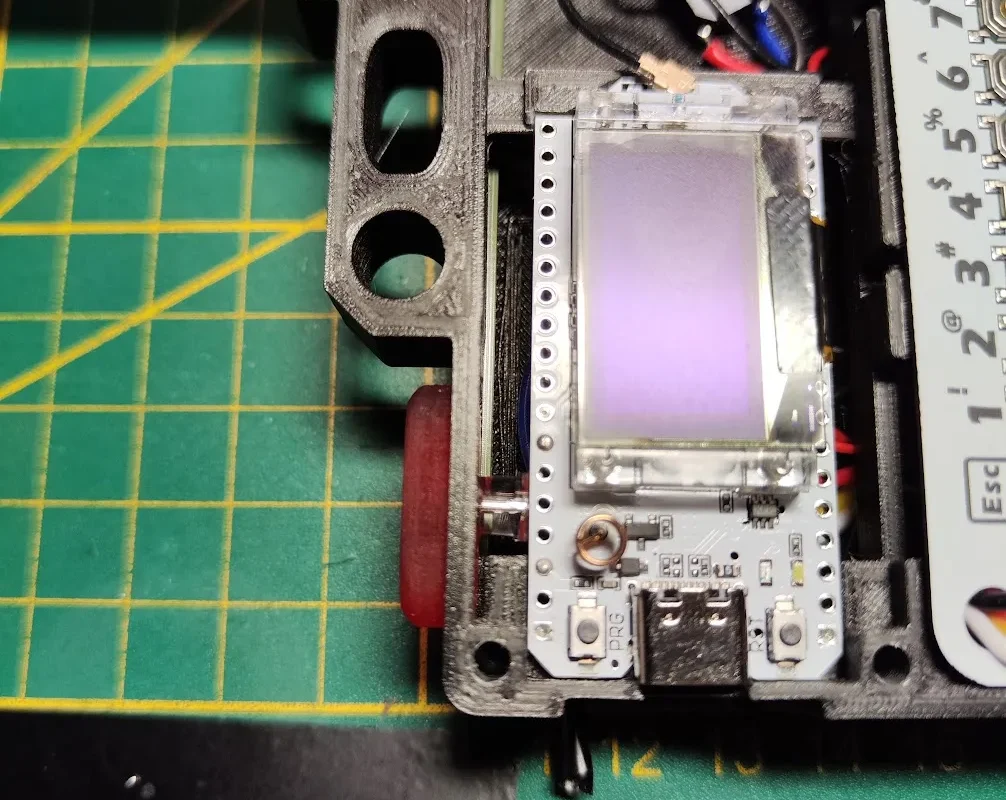

Первым делом я значительно уменьшил кнопку сброса, так как постоянно нажимал ее случайно. (Возможно, я просто неуклюжий, но я не вижу веских причин, по которым кнопка сброса должна быть такого же размера, как и кнопка программы).

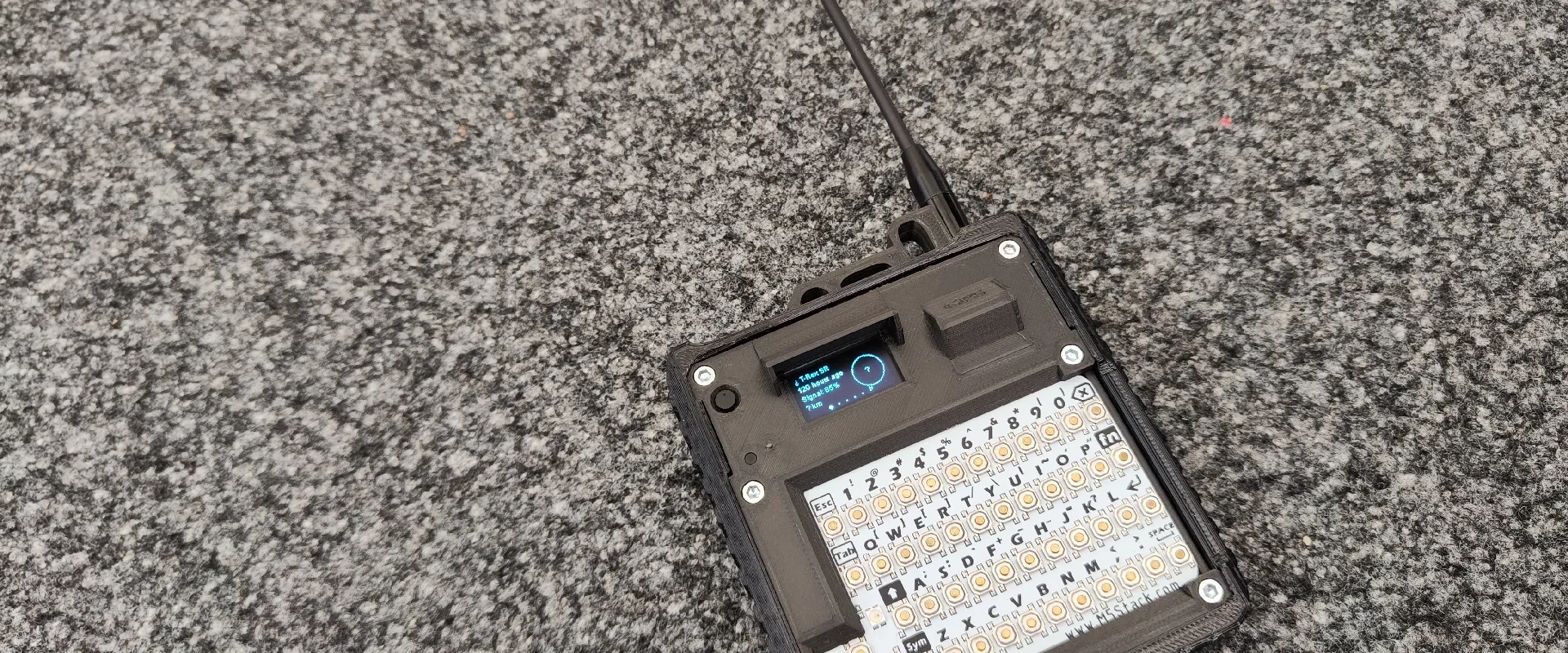

Поскольку я использовал оригинальный дизайн в основном на улице, солнечный свет иногда создавал проблемы, затрудняя чтение дисплея Heltecs, поэтому я установил небольшой солнцезащитный козырек над экраном, который отлично работает при прямом солнечном свете.

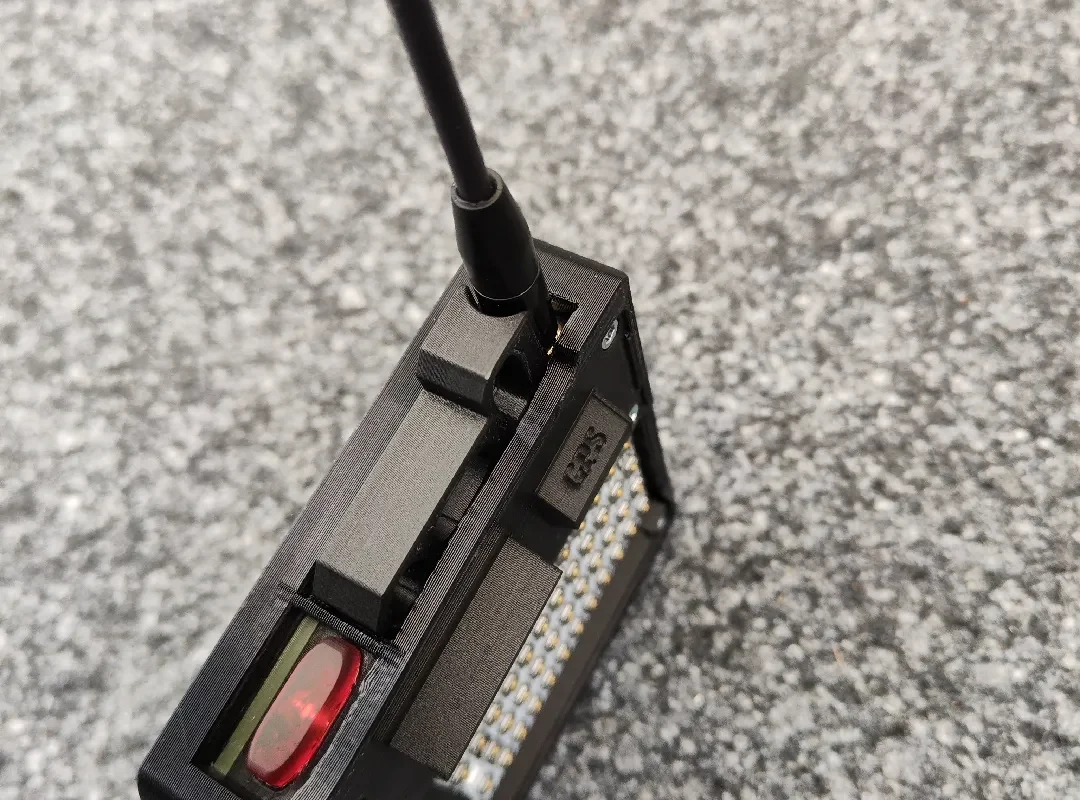

GPS-антенна была изменена с оригинального дизайна Харуки на антенну, установленную на внешнем крае рамы, которая работает нормально, но я хотел использовать ту же схему, что и в моем другом дизайне, который я создал недавно.  GPS-антенна расположена под углом 45 градусов, поэтому она всегда направлена в небо, независимо от того, лежит ли устройство на спине или стоит вертикально.

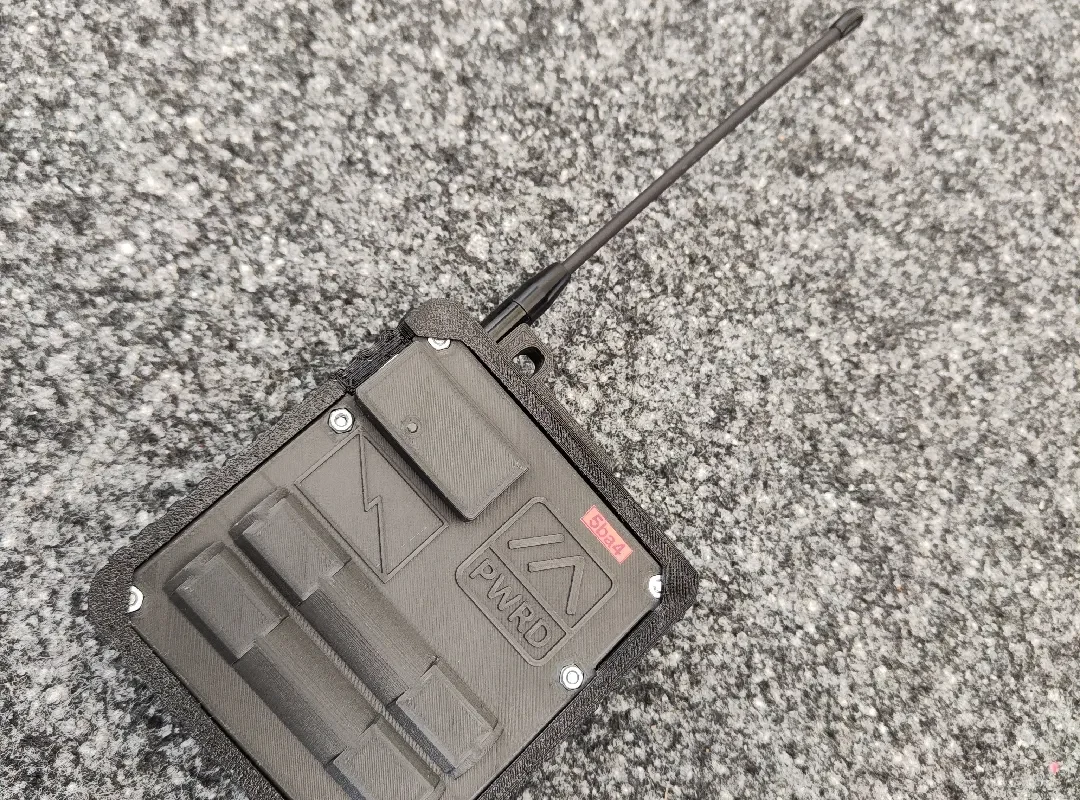

Литий-полимерный аккумулятор емкостью 4000 мАч, конечно, работает отлично, но я не хотел ждать, пока придет заказ, и переделал раму, чтобы она могла вместить 2 элемента 18650. Теперь моя личная установка оснащена пакетом из двух элементов с впечатляющей емкостью 7000 мАч.

Сделал слот для зуммера прямо под креплением на верхней раме, чтобы звук был слышен без помех, независимо от того, используете ли вы раму из ТПУ или нет. Просто вставьте зуммер в слот, чтобы точки пайки были обращены назад.

Основная плата GPS также просто приклеивается к задней стороне с помощью двустороннего скотча. (Я использую ленту nija, так как она очень хорошо прилипает и остается гибкой).

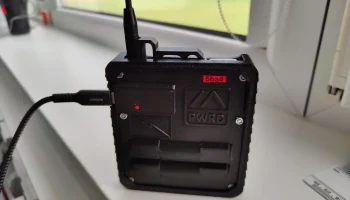

7000 мАч — это большая емкость, и встроенная зарядка Heltec будет заряжать элементы очень долго, поэтому я реализовал собственную схему быстрой зарядки, которая обеспечивает 15 Вт при 5 В, что означает в 5 раз более быструю зарядку, чем с помощью схемы зарядки Heltec.

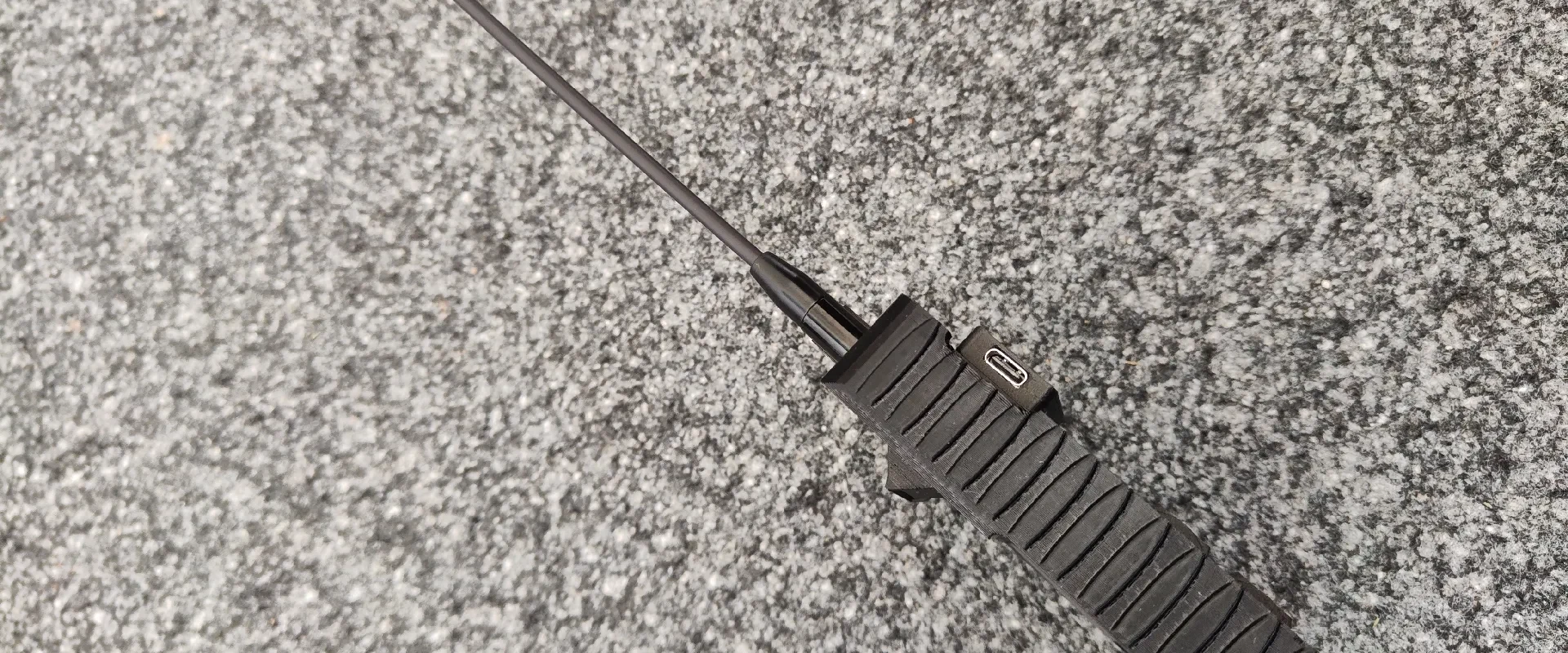

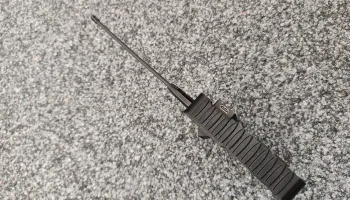

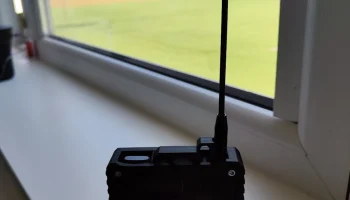

Сверху я добавил 3 варианта крепления для веревок, карабинов и т. д., которые также служат защитой для антенны (возможны антенны с максимальным диаметром основания 11 мм).

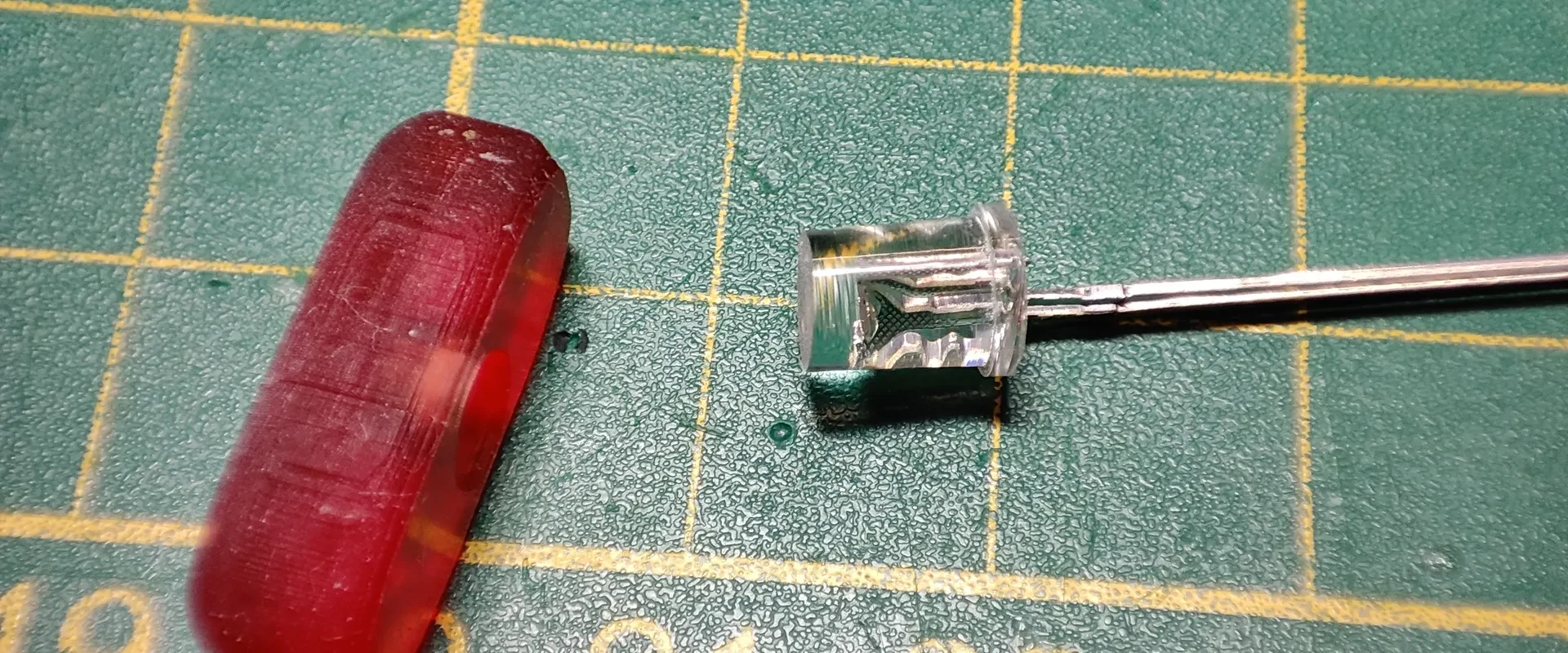

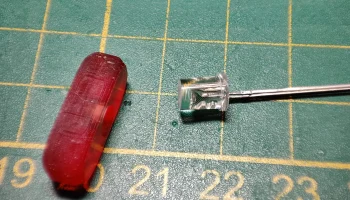

Благодаря использованию прозрачного волокна в качестве оптического волокна индикатор работы (статуса) хорошо виден со всех сторон.

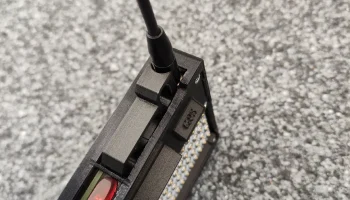

Вся конструкция находится в раме, напечатанной из ТПУ, которая может выдержать довольно сильные удары, закрывая выключатель и разъем USB C Heltecs, поскольку они не нужны при повседневном использовании.

Крышка из ТПУ не только выглядит красиво, но и приятна на ощупь, когда держишь ее в руке.

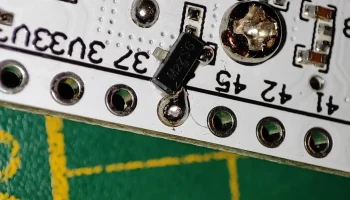

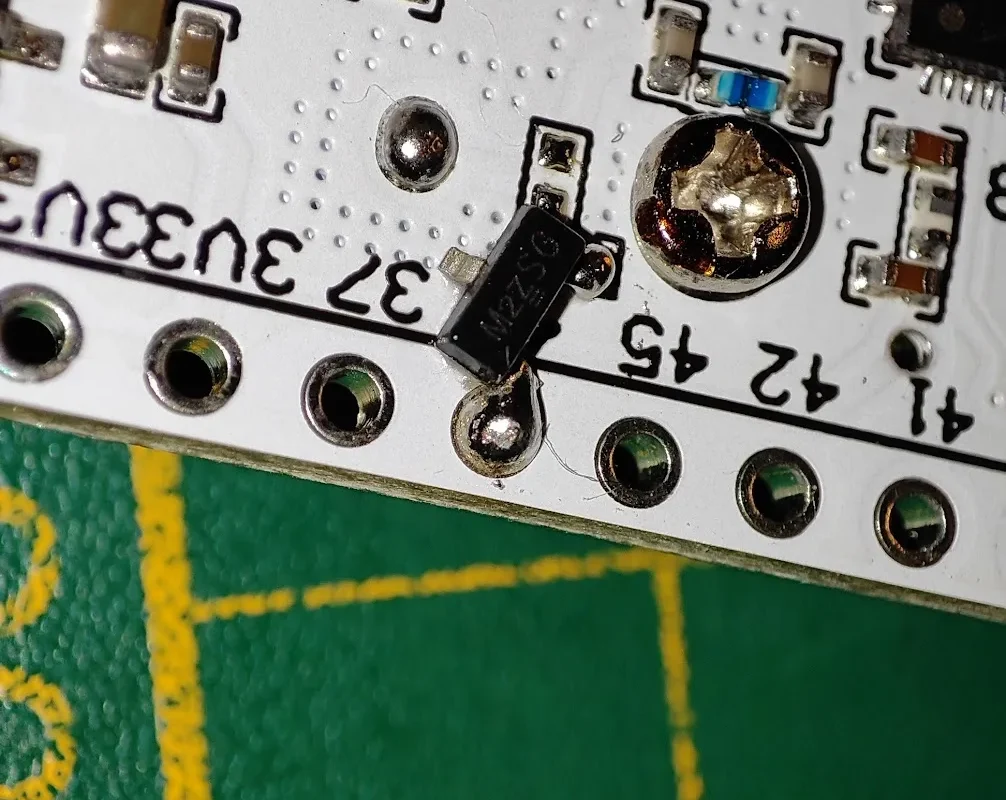

Наверное, это все. Добавлю еще много фотографий внутренней части и того, как подключить GPS  и заставить его работать с MOSFET, чтобы можно было включать/выключать его с помощью программного обеспечения (транзистор, который вы видите в официальной документации, никогда не работал у меня в более чем 6 устройствах, которые я пробовал, но потом я нашел рабочее решение с MOSFET, который работает надежно).
