Параметрическая система контейнеров для трубок (трубка + ...

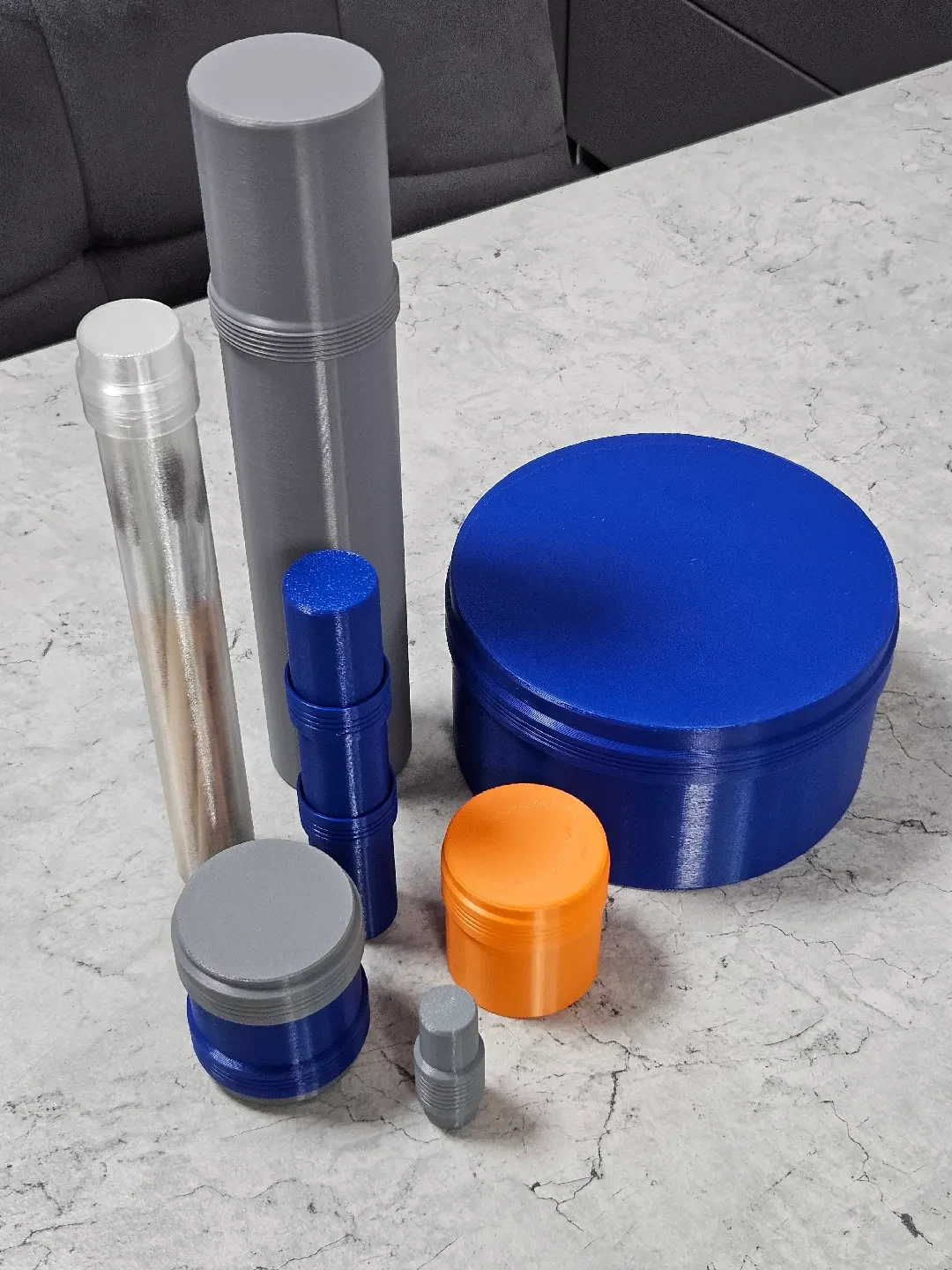

Эта полностью параметрическая модель Fusion 360 позволяет создавать трубчатые контейнеры любых размеров.
Диаметр ограничен только рабочей пластиной вашего принтера, а общую длину можно сделать любой, используя съемные удлинители, соединенные резьбовыми соединениями.

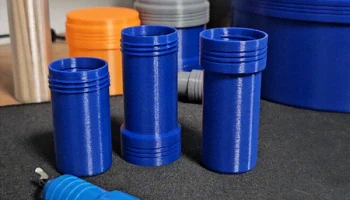

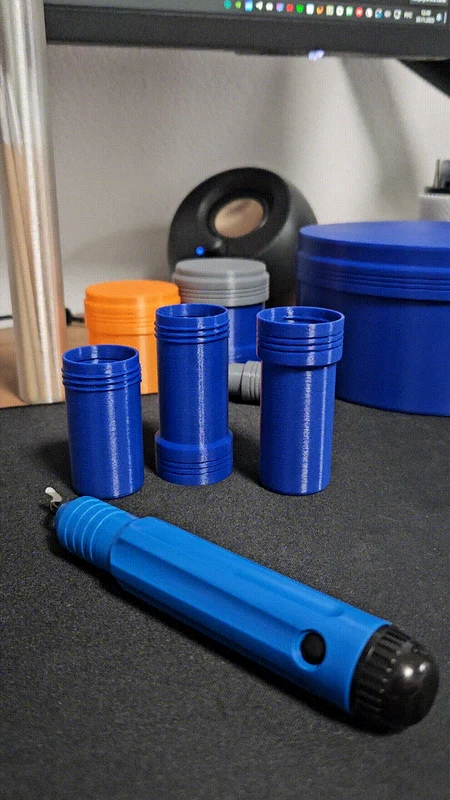

Система включает в себя три компонента:

Трубка
Кепка

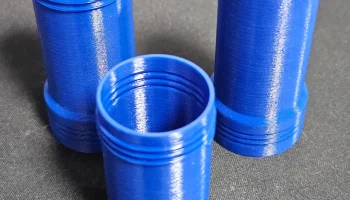

TubeExtension — штабелируемый элемент для увеличения общей ��олезной высоты.

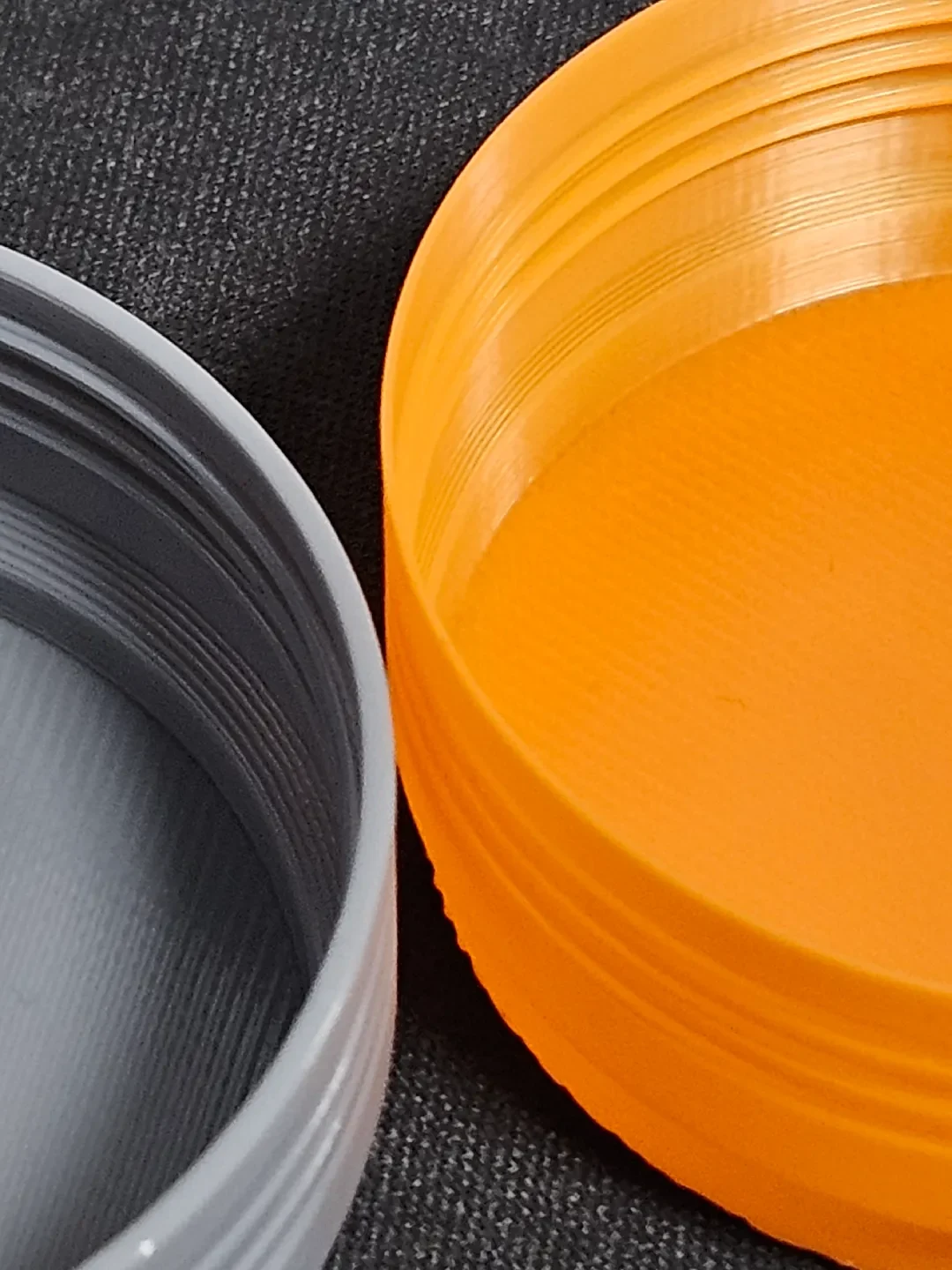

Все компоненты соединяются с помощью настраиваемой резьбы, и почти каждый размер можно регулировать с помощью параметров.

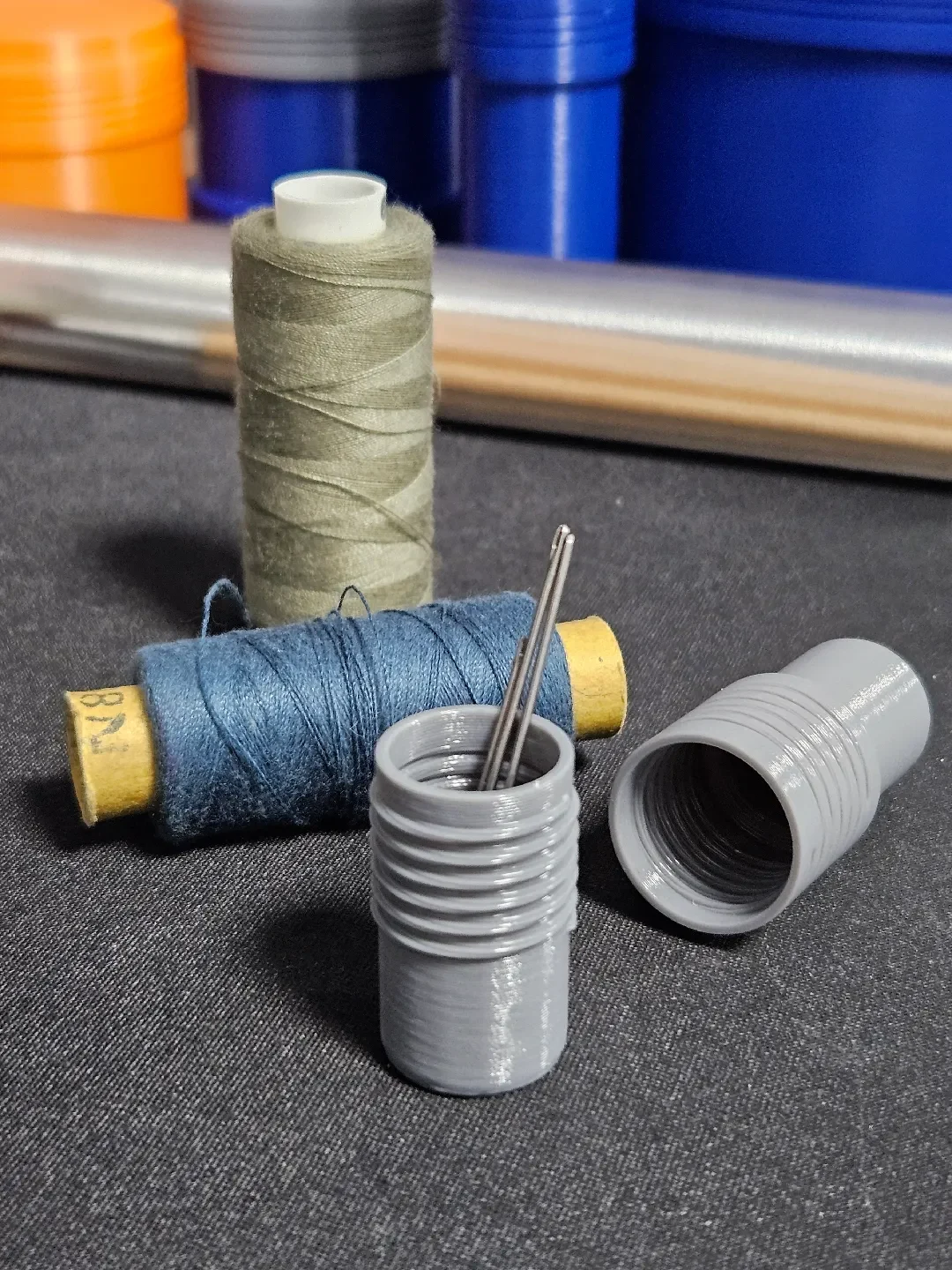

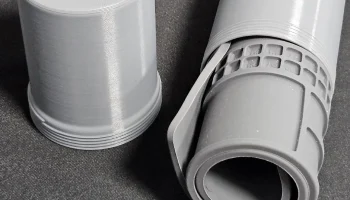

Идеально подходит для хранения ковриков для мыши, ковриков для пайки, кистей, кабелей, принадлежностей для рукоделия, мелкой электроники, деталей, напечатанных на 3D-принтере, инструментов, метизов, канцелярских принадлежностей, конфет, пищевых ингредиентов, предметов для кемпинга, частей пазлов и многого другого.

⚙ Требования к печати
Важно: Режим вазы должен быть включен.
Важно: Толщина стенок модели должна совпадать с толщиной стенок вашего слайсера.
Пример: если в модели используется толщина стенки 1,2 мм, а в слайсере — 0,6 мм, резьба не подойдет.
Рекомендуемая высота слоя: 0,3 мм.
Рекомендуемая высота основания:
BaseHeight = LayerHeight × NumberOfBottomSolidLayers
(Это высота, после которой ваш слайсер переключается из режима сплошных слоев в режим спиральной вазы.)
Для TubeExtension установите Bottom Solid Layers = 0, чтобы он печатался как открытая трубка.

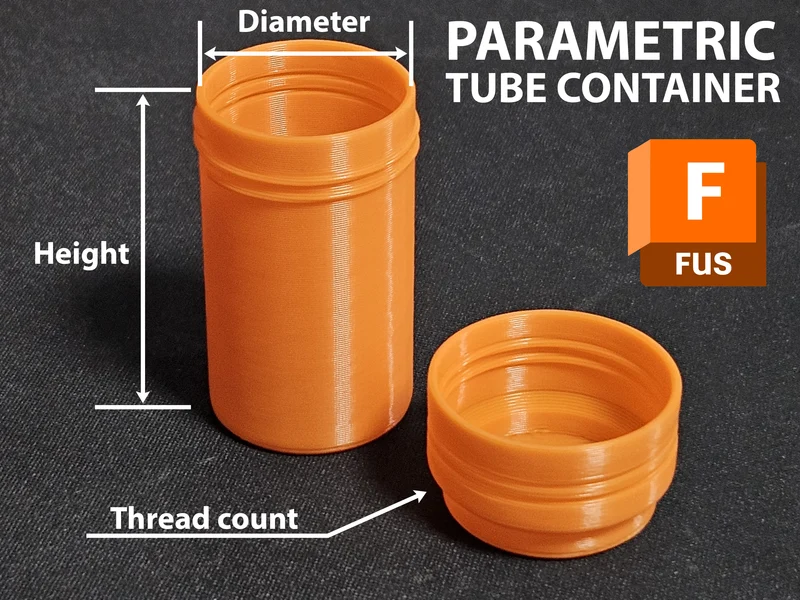

Основные параметры
Внутренний диаметр
Внутренний диаметр трубки. Определяет общий размер.
Высота трубки
Высота основной трубы. Рекомендуемый минимум: 20 мм (более низкие значения затрудняют нарезание резьбы).
Фактический минимум зависит от ThreadDistance и ThreadRevolutions.
Высота крышки
Высота шапки. Рекомендуемый минимум: 5 мм.
ТрубкаУдлинениеВысота
Высот�� модуля расширения.
Добавление расширения увеличивает конечную внутреннюю высоту ровно на эту величину.
Толщина стены
Толщина одностенной периметра, используемая в вашем слайсере.
Рекомендуется: 1,2 мм, но зависит от вашего принтера.
⚠ Критически важен для правильной посадки резьбы.
Базовая высота
Высота невазового дна.
Обычно LayerHeight × BottomSolidLayers.
ThreadRevolutions
Количество витков резьбы.
Малые диаметры (< 50 мм): рекомендуется 2+ оборота.
Большие диаметры: можно уменьшить.
Допускаются дробные значения (например, 1,5).
Дополнительные параметры
Расстояние потока
Зазорное расстояние от верхнего края до начала резьбы.
Рекомендуется: ≥ 3 мм.
Внутренняя высота
Рассчитанная внутренняя полезная высота (трубка + крышка), исключая высоту удлинителя.
размер резьбы
Насколько далеко торчит нить.
Рекомендуется: 1 мм.
Большие значения → свесы; меньшие → слабые нитки.
Компенсация высоты
Добавлена дополнительная высота к трубке, крышке и удлинителю для исправления реальных неточностей печати.
Полезно, если ваш принтер печатает немного более короткие детали в формате Z.
Толерантность
Установите регулировку между крышкой и трубкой.
Рекомендуется: 0 мм
Увеличьте на 0,1-0,3 мм, если колпачок затянут слишком туго.
Используйте отрицательные значения (от -0,1 до -0,3 мм), если колпачок слишком свободен.
[v] Заметки

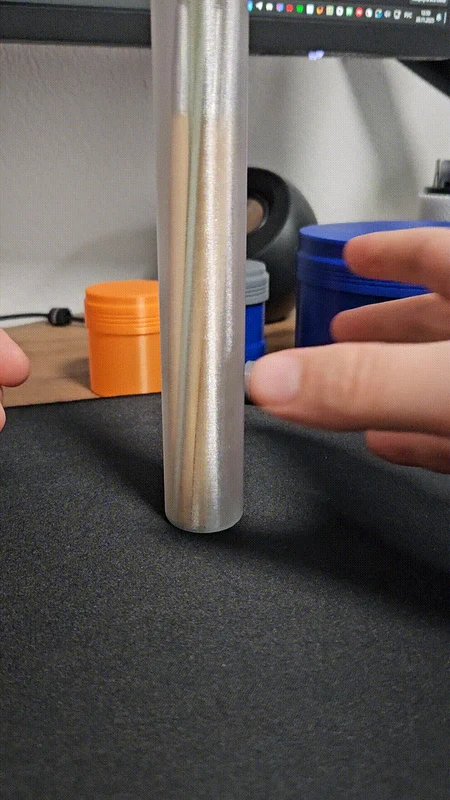

С помощью модуля расширения вы можете создавать чрезвычайно длинные контейнеры независимо от ограничения Z вашего принтера.
Пример:
Вам нужна трубка диаметром 500 мм, но ваш принтер может печатать только диаметром 250 мм?
Распечатать:

Трубка 200 мм
Удлинитель 200 мм
Крышка 100 мм

И собрать его, используя резьбовые соединения.
