Корпус RAK19007/RAK5005 для антенн Meshtastic N-типа

Резюме

Это случай базовых плат RAKwireless RAK19007 и RAK5005 с антенной N-типа.

Моей целью было создать более тонкий корпус для размещения антенного разъема N-типа. Текущий дизайн работает, но его можно улучшить, например, сделать верхнюю крышку более функциональной (пока имеет несколько простых геометрических фигур). Верхняя и нижняя крышки также нуждаются в некотором структурном усилении.

Строительство

Файлы stl имеют размеры в миллиметрах.

Распечатайте, а затем используйте термовставки в рамку. Закрепите верхнюю и нижнюю крышки винтами.

Для крепления плинтуса RAK я использовал горячий клей. Можно также использовать винты, но это мешает моей LiPo-батарее емкостью 3000 мАч, и мне не хотелось, чтобы корпус был толще.

Список запчастей

Антенна

ALFA AOA-915-5ACM 5 дБи Всенаправленная наружная антенна 915 МГц 802.11ah Mini LoRa

https://store.rokland.com/products/alfa-aoa-915-5acm-5-dbi-omni-outdoor-915mhz-802-11ah-mini-antenna-for-lora-halow-application

Крепление антенны

Разъем U.fl к розетке N-типа

https://www.amazon.com/gp/product/B09N3L8HDK

Тепловые вставки

Текущий дизайн подойдет:

Латунная вставка 4-40, внешний диаметр 0,179 дюйма, длина 0,135 дюйма, внутренняя резьба 4-40 (0,179x4-40x0,135)

Винты

Винты с шестигранной головкой и головкой под торцевой ключ

https://www.amazon.com/gp/product/B00PZO410G

Стандарт винта: UNC 4#-40x3/8"; Размер резьбы: UNC 4#-40

Длина резьбы: 9,53 мм/3/8 дюйма; Размер гнезда для шестигранного ключа: 2,5 мм

Дополнительно: выключатель питания, светодиодный индикатор состояния

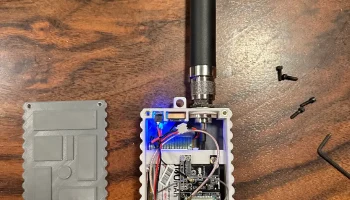

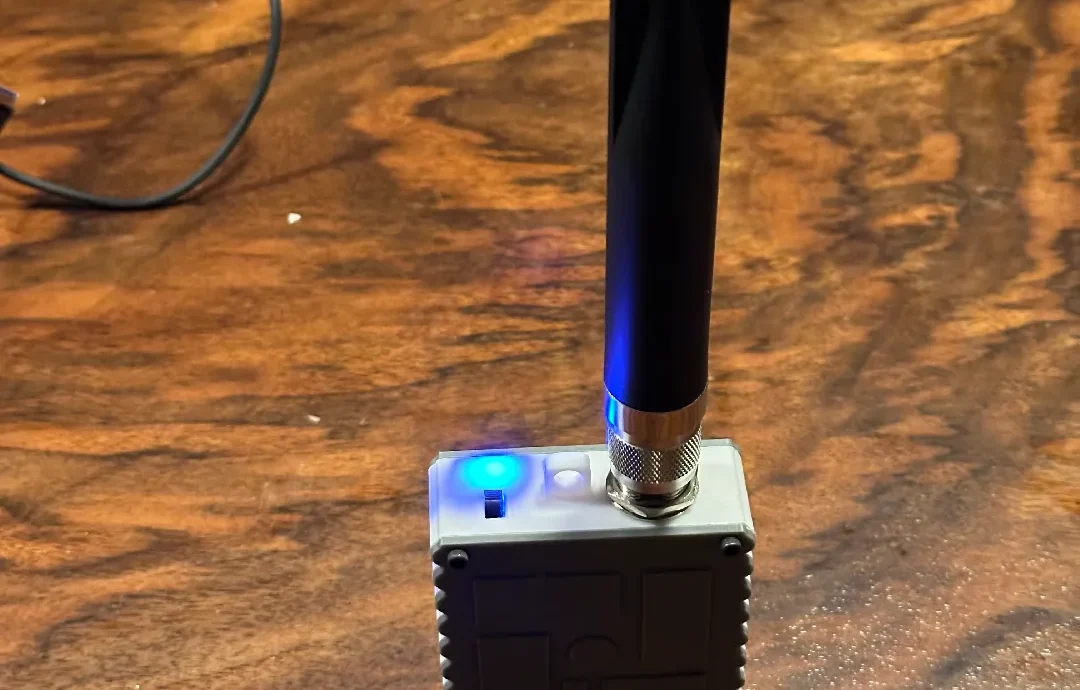

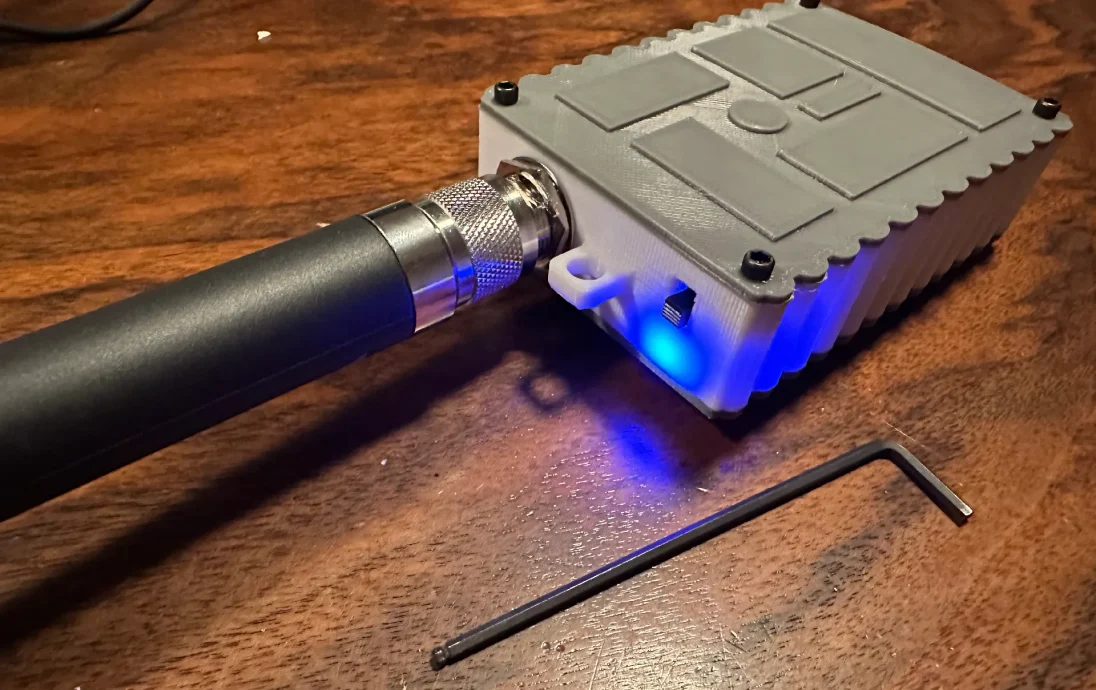

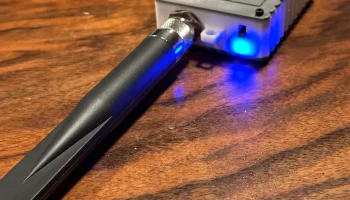

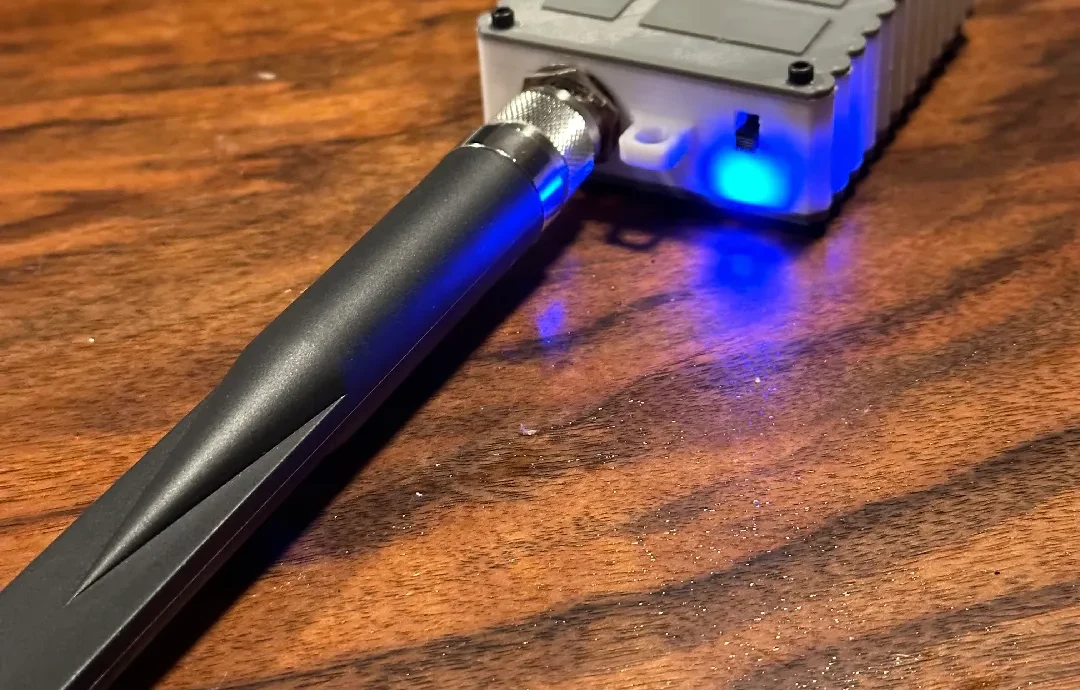

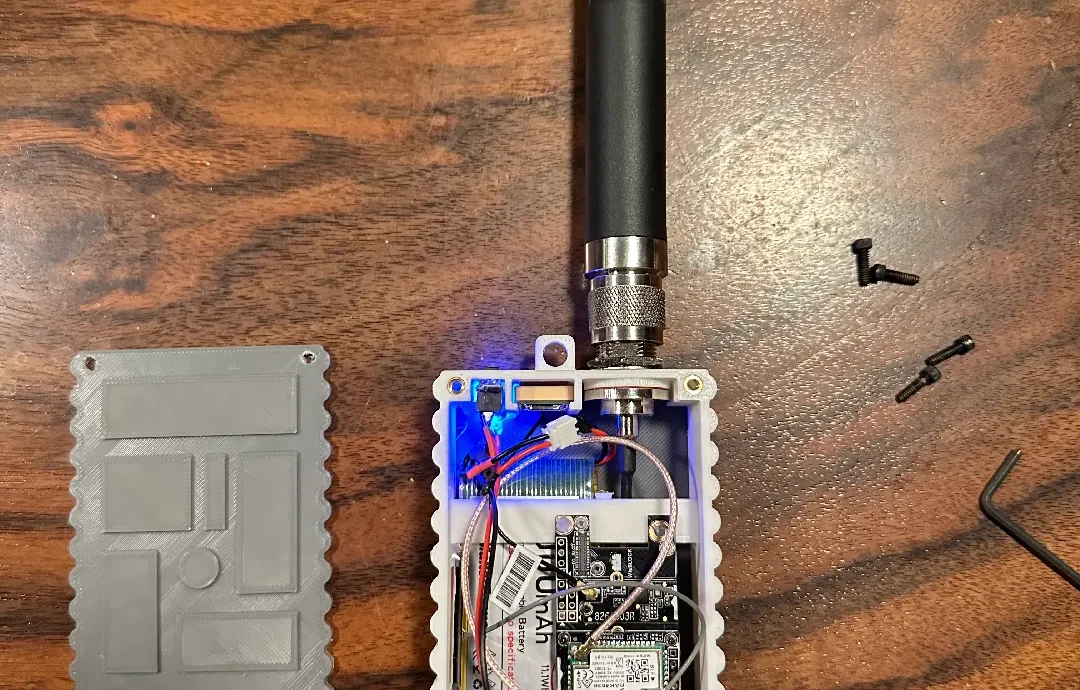

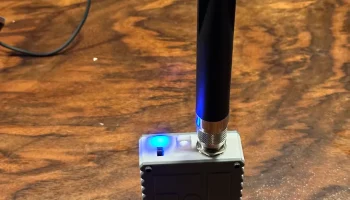

При желании вы можете добавить скользящий переключатель питания (включает/выключает питание от аккумулятора) и светодиод состояния (загорается при включении). Смотрите фотографии собранного корпуса.
