LemonLuster V3 (футляр Orange Pi 5 Photon Vision)
(((( ОБНОВЛЕНИЕ 2: Поскольку понижающий преобразователь 10x20 мм имеет тенденцию взрываться и уничтожать все устройства на своем пути, я решил использовать чуть менее схематичный регулятор. Модель была обновлена до версии V3.5, чтобы учесть разницу в размерах преобразователя, а также изменены точки крепления для совмещения с отверстиями, расположенными на расстоянии 0,5 дюйма (MAXTube и т. д.). Я все еще оставляю старые модели на случай, если кто-то предпочитает меньший размер. ))))

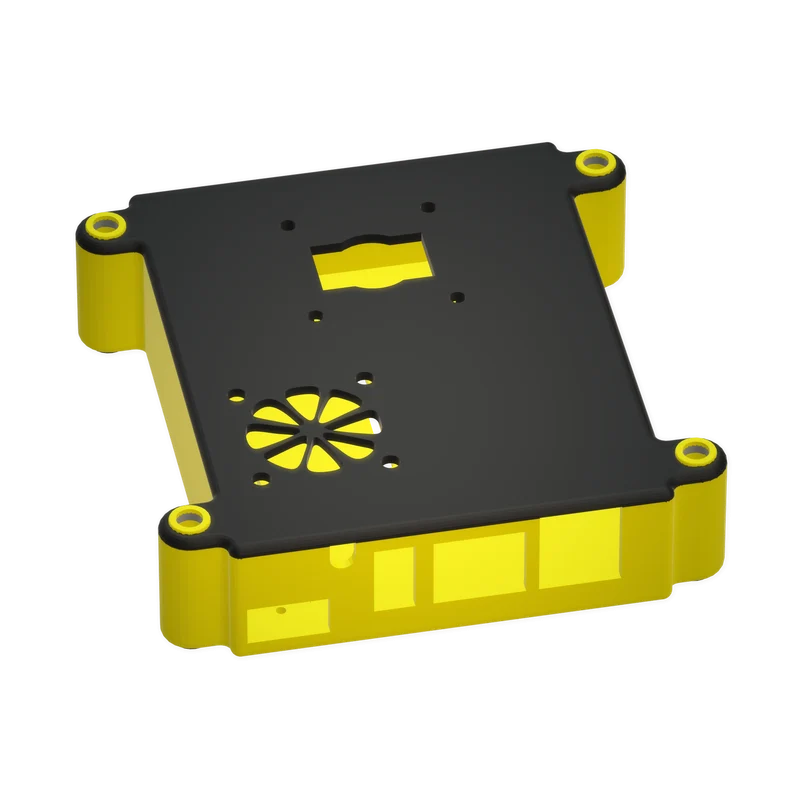

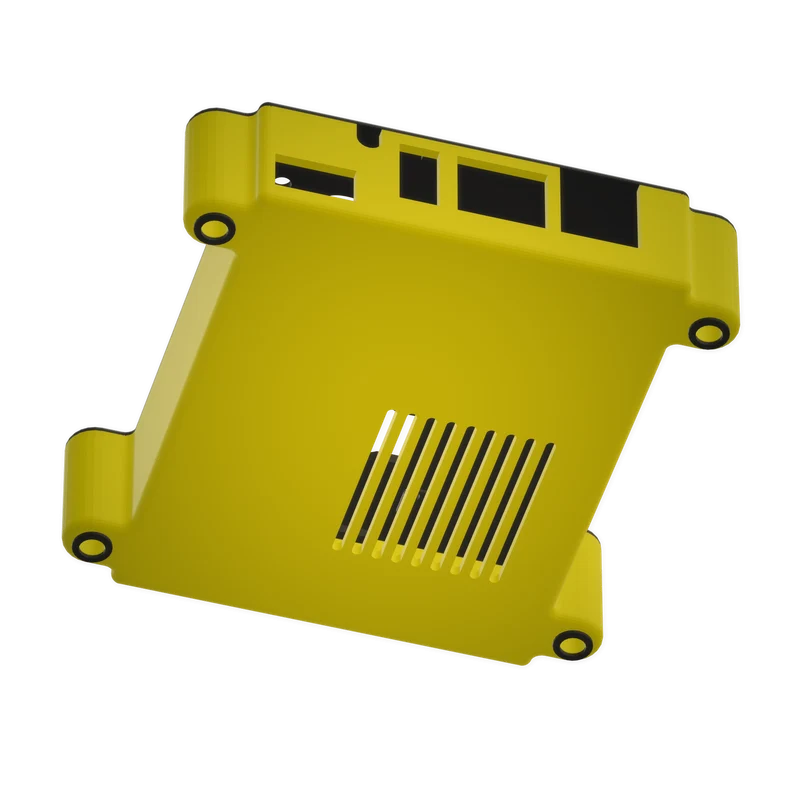

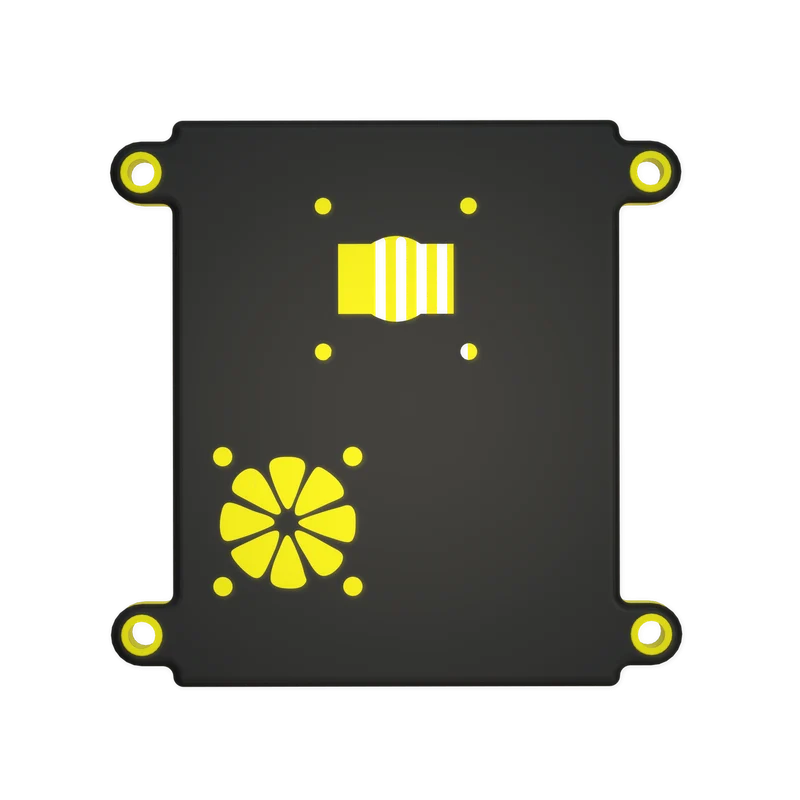

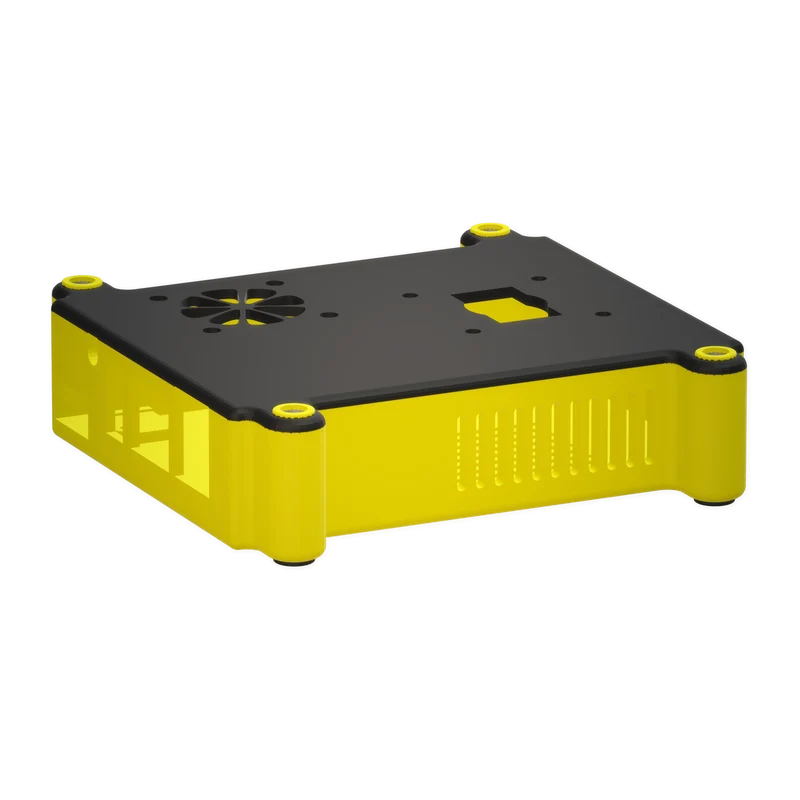

Это версия 3 моего корпуса Orange Pi 5 для запуска PhotonVision для робота FRC (версия 1 сейчас скрыта от публики, потому что это мерзость). Я не включил крепления для светодиодного кольца, так как похоже, что FRC полностью отказалась от светоотражающей ленты в пользу April Tags на поле.
В конструкции используется камера Arducam OV9281, понижающий преобразователь на выходе UBEC 5 В 3 А, 30-мм вентилятор 5 В, PowerPole Quick Connects и Orange Pi 5. По желанию, но не обязательно, на Pi следует использовать медные радиаторы.
Возможно, вам придется просверлить несколько отверстий в корпусе в зависимости от допусков вашего принтера.
Спецификация:
(любые винты без длины (?) будут добавлены в ближайшее время(TM), но их не составит труда срезать самостоятельно)
4х #3 х? Винты и гайки для крепления вентилятора
4 винта #2 x ⅛ для крепления Orange Pi
4х #4 х? Винты для крепления камеры
4х #2,5/3 х? Винты для крепления PowerPole Quick Connect
4x # 10-32 х? Винты для крепления корпуса к вашему роботу
(также потребуются соответствующие гайки для винтов камеры и вентилятора)
