K-TAC Прочный корпус с Т-образной балкой 1

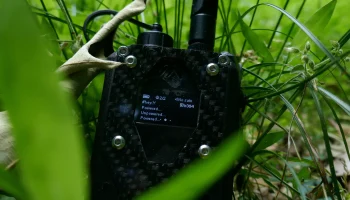

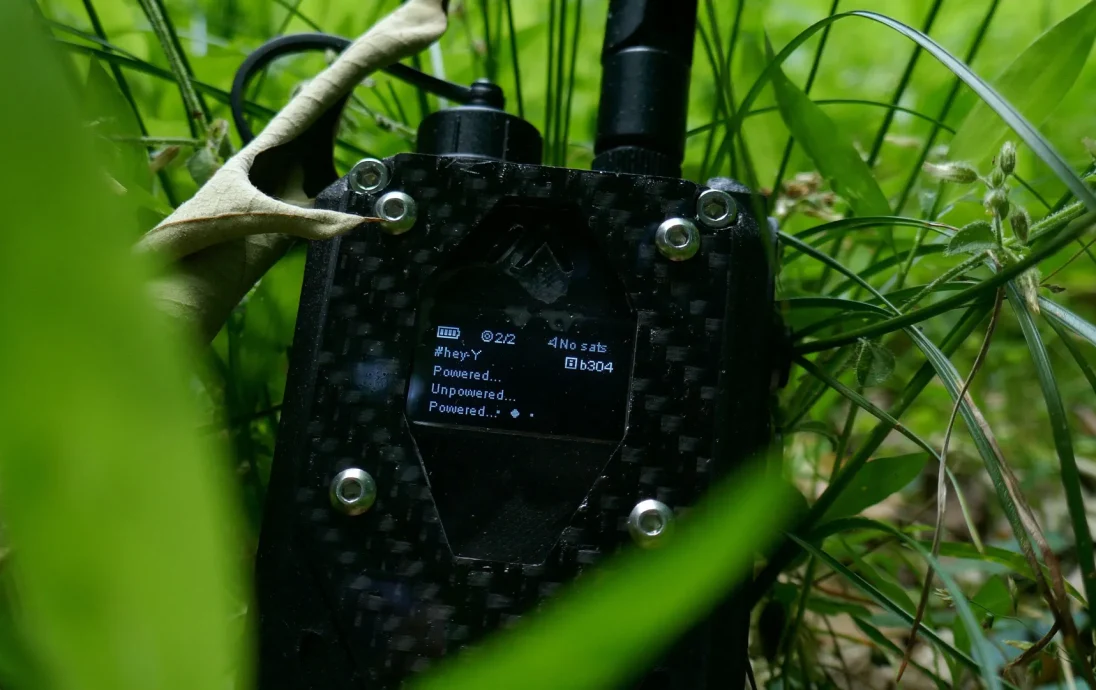

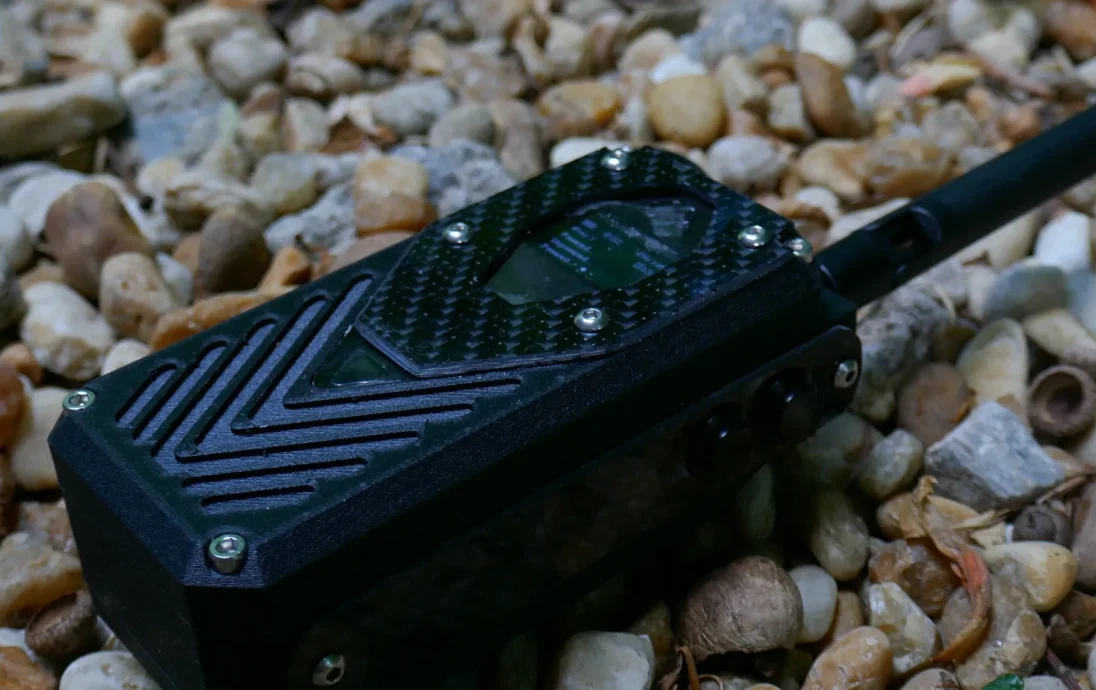

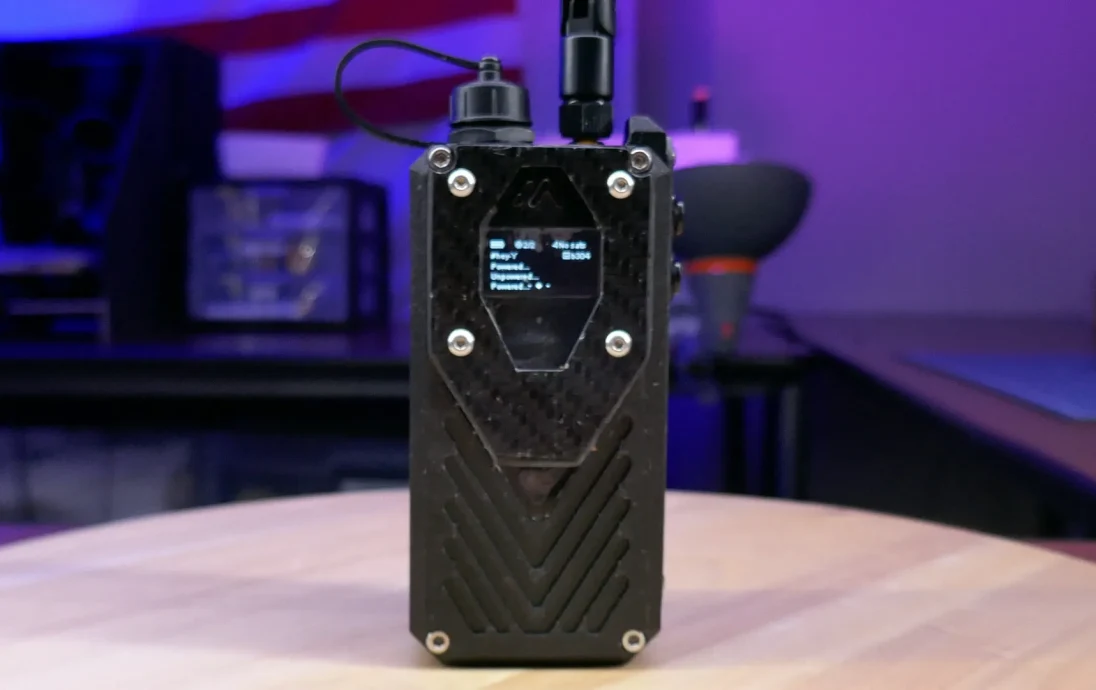

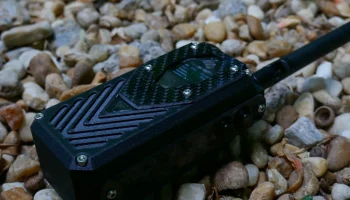

K-TAK RTE-1 (Упрочненный корпус Т-образной балки 1) — это прочный тактический корпус с открытым исходным кодом для Т-образной балки m8n. RTE-1 разработан, чтобы помочь доставить Meshtastic в самые суровые наружные условия в небольшом портативном корпусе. В конструкции RTE-1 предусмотрен большой батарейный отсек, обеспечивающий место для батареи большой емкости; это позволит работать без подзарядки несколько дней подряд. В нем также используются имеющиеся в продаже водонепроницаемые компоненты, обеспечивающие защиту от атмосферных воздействий и полностью герметичный корпус, защищающий электронику от непогоды. Хотя проект RTE-1 не подходит для новичков, он представляет собой относительно простую конструкцию. Корпус напечатан на 3D-принтере с вырезами «брони» на станке с ЧПУ для дополнительной защиты и прочности. Однако детали с ЧПУ не являются обязательными и могут быть заменены напечатанными деталями. Детали с ЧПУ относительно просты: при наличии сверлильного станка и хорошей пилы (и навыков) их можно вырезать вручную.

Спроектировано и разработано в рамках экосистемы K-TAC компанией Canine Rocket Technologies.

Полную информацию, файлы САПР и многое другое можно найти на странице GitHub.

Визуальный профиль проекта можно найти на странице Hackday.

Трейлер Видео

Технический обзор

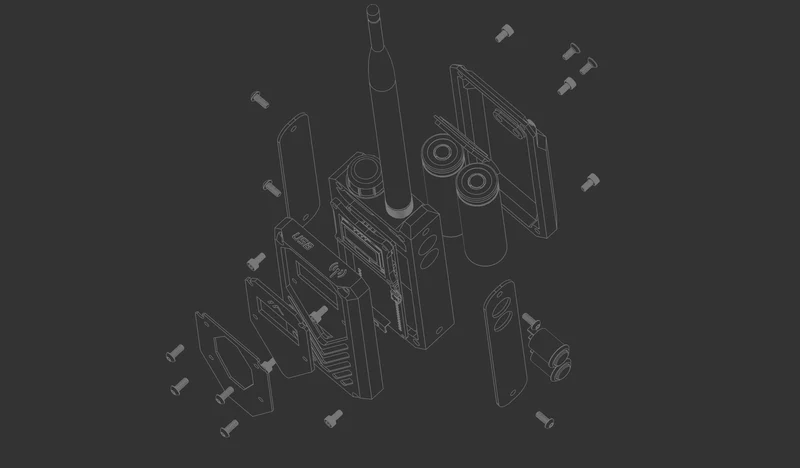

Учебное пособие по сборке

Информация о 3D-печати

В комплект входят 2 версии: одна для FDM и одна для SLA. Единственная разница заключается в том, как крепятся винты: в версии FDM отверстия больше для размещения термофиксирующих вставок с резьбой, тогда как версия SLA имеет отверстия диаметром 3 мм, предназначенные для врезания прямо в сам отпечаток смолы. В версии SLA все файлы идентичны, кроме центрального кадра. Убедитесь, что вы печатаете правильный файл центральной рамки! Для обеспечения полной надежности печать FDM предпочтительнее печати смолой, однако для более умеренного использования также подойдет печать смолой (в помещении, в походах, в городской среде и т. д.).

Рекомендуемые настройки FDM:

100% заполнение

Минимальная высота слоя 0,2 мм

PETG, поликарбонат или ABS

Инструменты

3D-принтер (Тело напечатано)

Фрезерный станок с ЧПУ (см. ниже, если у вас его нет)

Ножницы для проволоки

Паяльник (и базовые навыки пайки)

Метчики M3 (нужны только для версии с полимерной печатью)

Электроника

1x TTGO Т-образная балка M8N

1x OLED-дисплей

2 водонепроницаемые кнопки из нержавеющей стали диаметром 12 мм (универсальные, убедитесь, что они кратковременные)

1 модернизированная антенна (штатная антенна может работать, но не рекомендуется)

1x 25-мм GPS-антенна (штатная антенна может работать, но не рекомендуется)

2x Li Ion 21700 (опционально, могут подойти другие литий-ионные аккумуляторы или даже 18650, но кто не хочет втиснуть в этот корпус самый большой аккумулятор, верно?) https://www.18650batterystore.com/collections/21700-batteries/products/samsung-50e

1 набор разъемов XT-30 «папа» и «мама» (необязательно, но мы предпочитаем эти разъемы для аккумулятора. Прямая пайка на плату подойдет, но не рекомендуется)

1 рулон силиконовой проволоки (убедитесь, что она тонкая) https://www.adafruit.com/product/3164

1 рулон более толстого силиконового провода для аккумулятора (зависит от характеристик вашего аккумулятора)

1x водонепроницаемый панельный разъем Micro USB

1 разъем micro USB (4-контактный, 5-контактный также может работать, просто игнорируйте дополнительное соединение)

Материал

Нить для 3D-принтера из углеродного волокна/поликарбоната (также подойдут PETG или ABS)

1 рулон двусторонней липкой ленты

1 герметик RTV (большинство из них должно подойти, мы использовали JB Weld Ultimate Black)

1x 5 минут эпоксидная смола (нам нравится JB Weld)

1 рулон малярной ленты

1 лист поликарбоната толщиной 2,7 мм (акрил также подойдет, для наших американцев обычные небольшие квадраты листов лексана, продаваемые в Home Depot, имеют размер примерно 2,7 мм и вполне подойдут)

1 лист углеродного волокна толщиной 1 или 2 мм (необязательно, но рекомендуется)

8 латунных резьбовых вставок M3 (не требуются для версии с полимерной печатью SLA)

Винты

(Намного дешевле купить комплект винтов в Интернете, настоятельно рекомендуется использовать нержавеющую сталь)

6 винтов M3x12 с головкой под торцевой ключ

2 винта с головкой под торцевой ключ M3x6

4 винта M3x5 с круглой головкой

4 винта M3x10 с круглой головкой
