Корпус для Heltec T114 в виде наручных часов

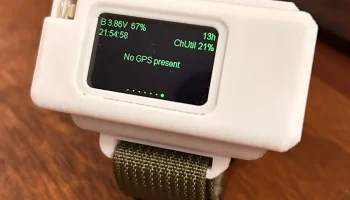

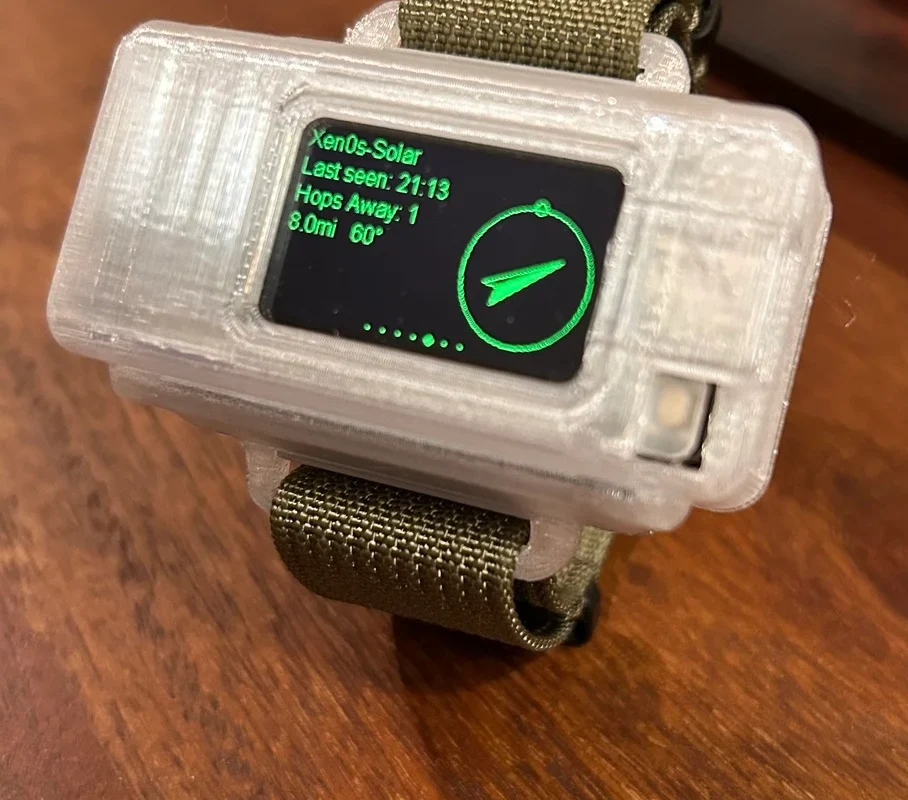

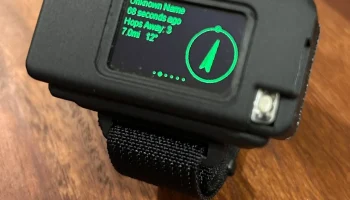

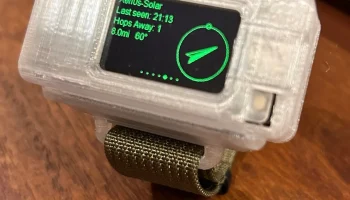

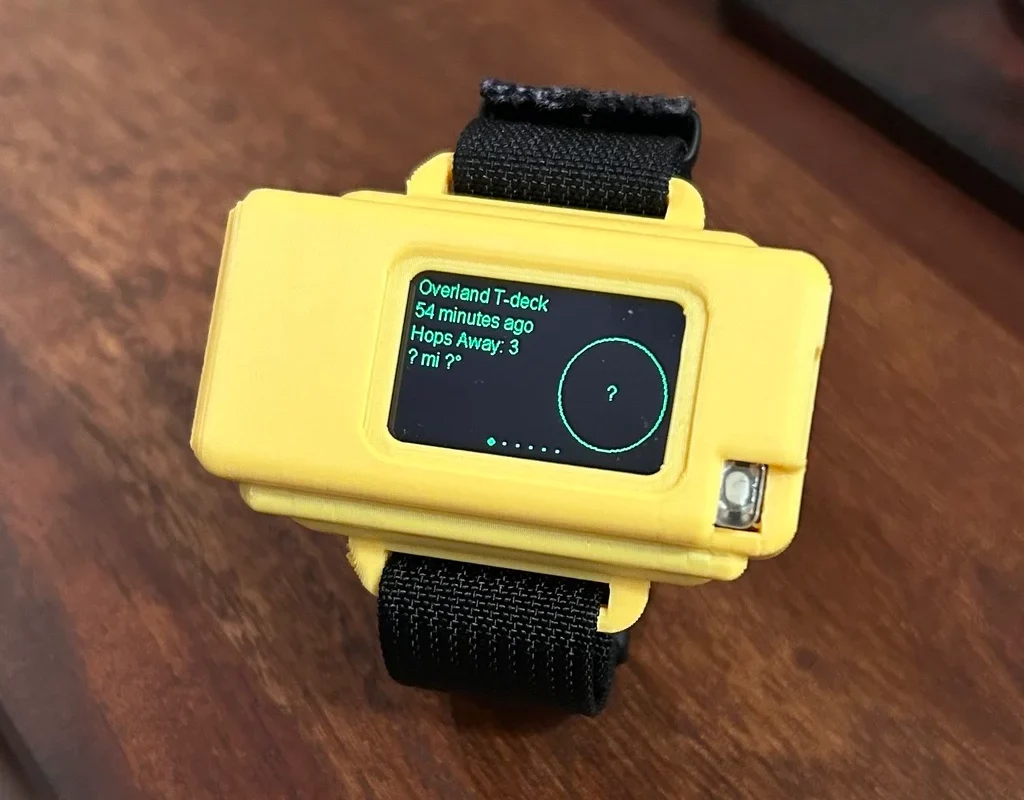

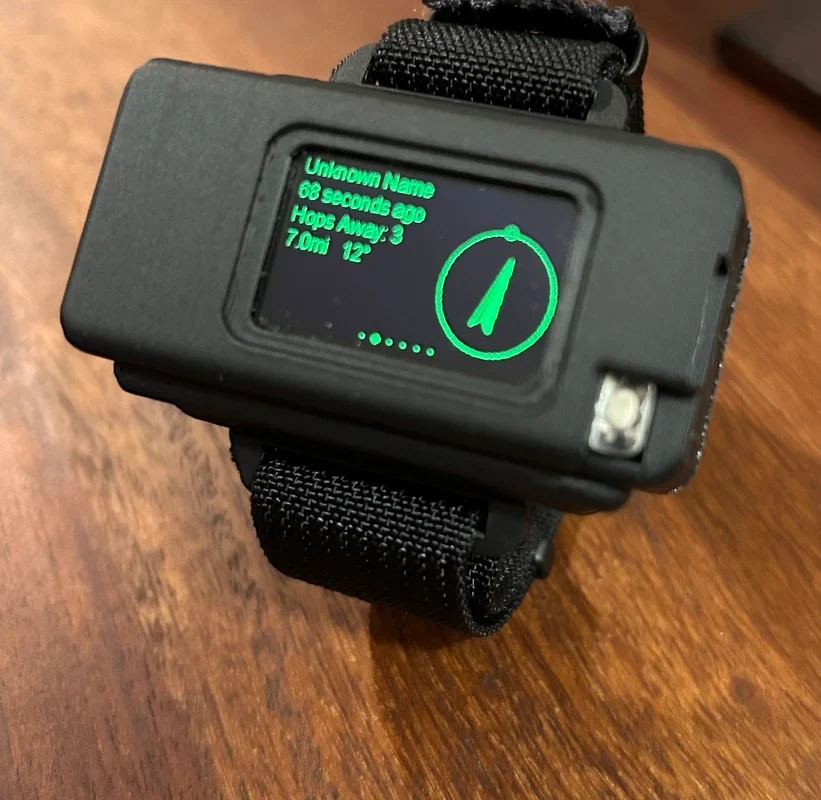

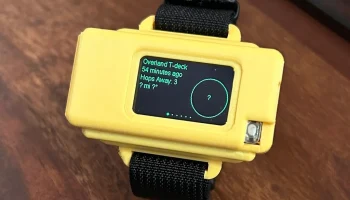

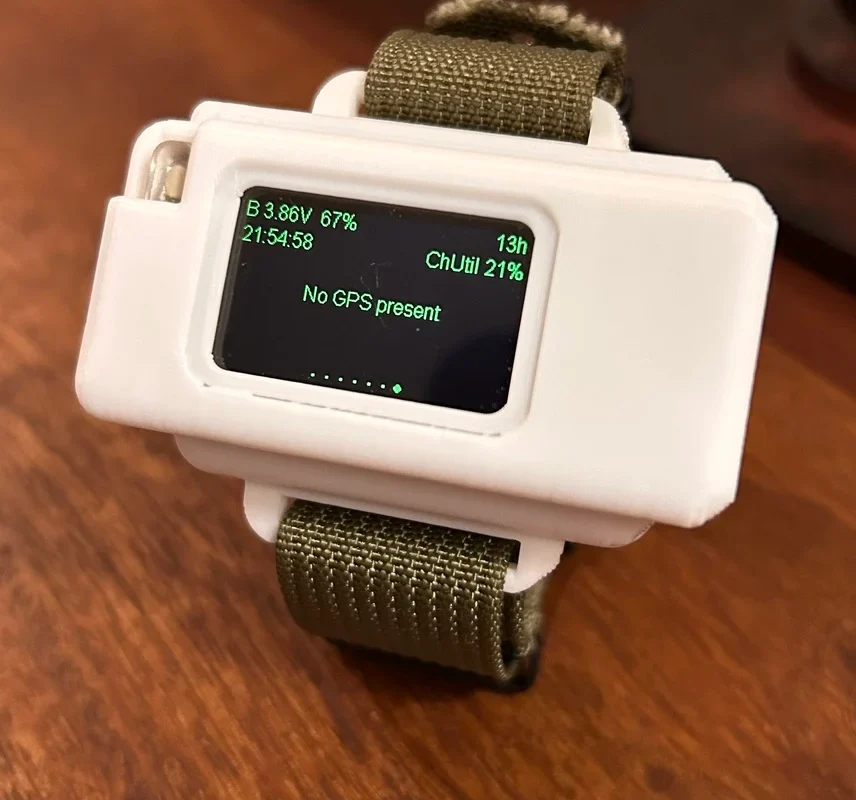

Корпус в виде часов на руку, для Heltec T114. Корпус печатается из двух частей: корпуса и задней панели. Я использую 4 винта M2 размером 3 мм с термофиксаторами M2.
Узел использует антенну LoRa, поставляемую с T114, и специальную батарею емкостью 500 мАч, указанную в разделе «Спецификация материалов». С этой батареей T114 работает более 1 дня. Часовой узел рассчитан на цельный ремешок шириной 22 мм. См. спецификацию материалов.

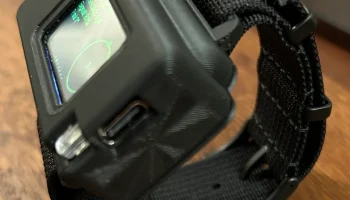

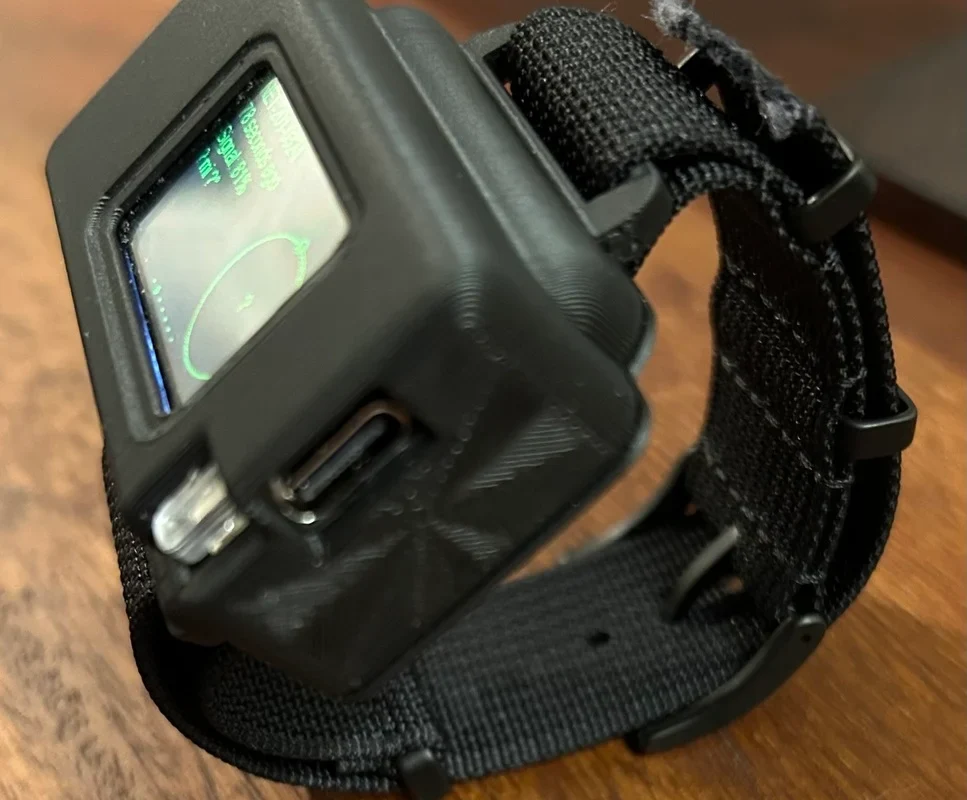

При печати корпуса рекомендуется использовать вертикальную печать с опорами и разместить USB-порт сверху. С нетерпением жду вашего мнения об этом. У меня он работает отлично. При сборке часов обратите внимание, что эту батарею необходимо переподключить с помощью провода, поставляемого с T114. Корпус имеет выемку для антенны, поместите антенну в выемку, затем вставьте T114 в корпус, после чего вставьте батарею и закрепите заднюю крышку, чтобы все осталось на месте. Очень простая конструкция и сборка. Хорошим дополнением может быть небольшой вибромотор для уведомлений о сообщениях. Мне нравится крепить ремешок так, чтобы при поднятии руки антенна находилась в вертикальном положении.
При необходимости в приложении можно перевернуть экран, так что устройство можно носить как на левой, так и на правой руке.
Спецификация материалов
Список других деталей
4 винта с плоской головкой M2 x 4
4 термофиксатора M2 x 4
Цельный ремешок для часов 22 мм x 1: пример: нейлоновый ремешок для часов ANNEFIT
Батарея 500 мАч x 1: YDL 502248 5 мм x 20 мм x 52 мм
