2-1-0,5 Оранжевый строительный блок
У меня нет опыта проектирования или проектирования, и я не могу гарантировать безопасность или рекомендовать строительство этого проекта, который я называю строительными блоками. Он предназначен для моих племянниц и племянников, чтобы они могли приобретать навыки и проверять теории, создавая рабочие механизмы. Я обнародую этот проект в надежде, что удастся сформировать более широкое сообщество, и смиренно прошу любые отзывы, которые вы готовы предоставить. Спасибо.

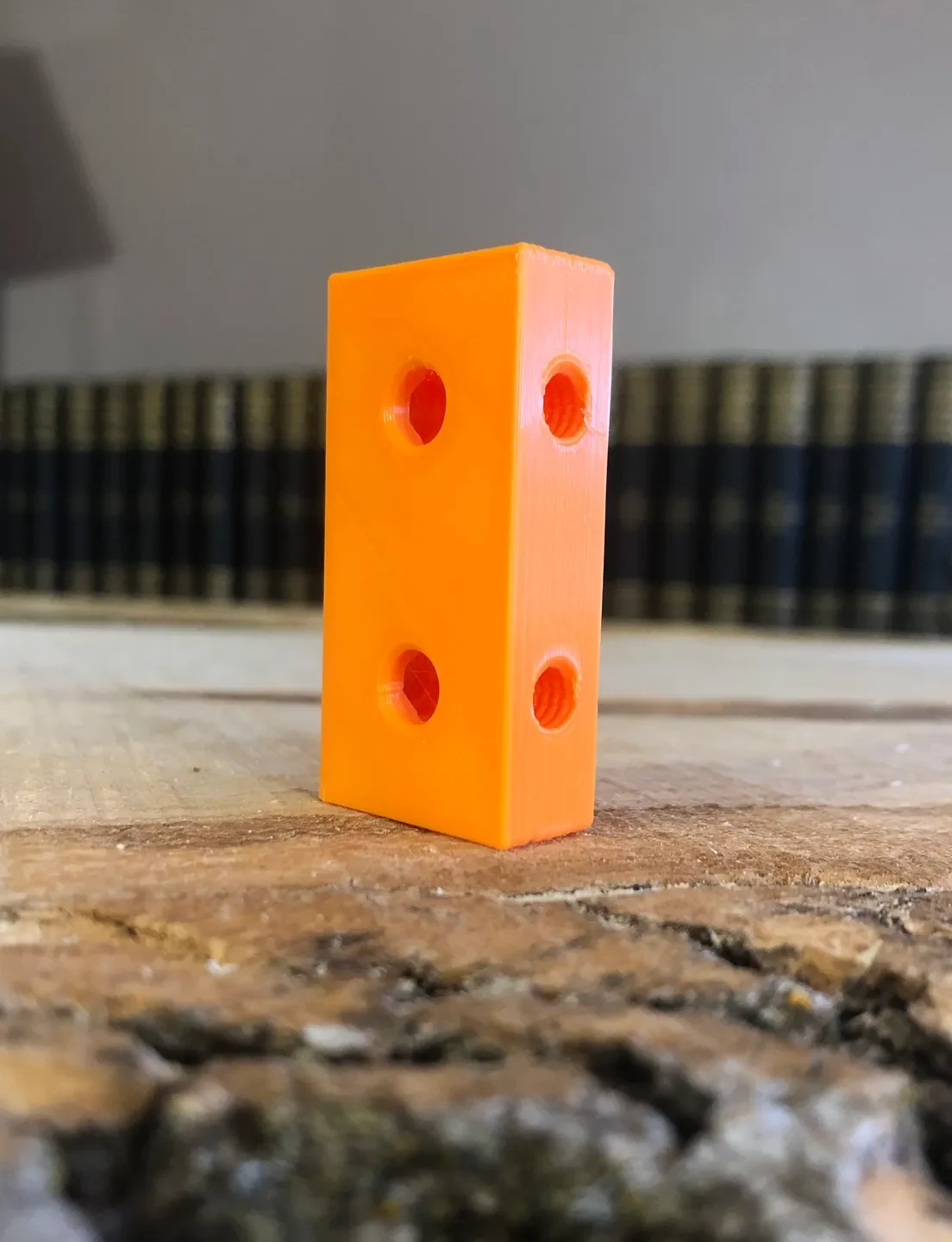

Этот конкретный блок имеет ширину 1 дюйм, толщину 0,5 дюйма и длину 2 дюйма. На гранях 1x2 имеются сквозные отверстия, расположенные по центру на расстоянии одного дюйма друг от друга, начиная с полдюйма от закрытой грани. Резьбовые отверстия имеются на гранях 0,5х2, расположенных одинаково. Этот блок можно использовать для соединения досок вместе или позволяет изменять ориентацию отверстий вдоль любой оси x-y-z.
Система строительных блоков состоит из трех основных компонентов.
1) Блоки, напечатанные на 3D-принтере, лучше всего печатаются с настройкой «Качество 0,15 мм» в PrusaSlicer. Это позволяет получить приемлемые резьбовые отверстия, в которые можно установить болты размером ¼ дюйма-20. Я использую стандартную нить PLA, и она более чем соответствует моим потребностям. В целях прочности я использую 4 периметра и 10% гироидное заполнение с 5 слоями сверху и снизу.
2) Пластиковые болты и гайки ¼ дюйма-20 от McMaster-Carr. Хотя подойдет любой болт ¼ дюйма-20, пластиковые от McMaster-Carr работают хорошо и являются наиболее доступным вариантом, который я смог найти.
3) Фанерные доски шириной 1 дюйм, толщиной 7/32 дюйма или ½ дюйма и различной длины. К сожалению, все варианты материалов толщиной ¼ дюйма, такие как фанера и МДФ, имеют толщину 7/32 дюйма. Это не самая большая проблема, поскольку шайба размером 1/32 дюйма работает нормально при выравнивании деталей, но предпочтительнее был бы доступ к материалу толщиной ¼ дюйма. В досках по средней линии просверлено отверстие диаметром 0,265 дюйма, начинающееся на полдюйма и расположенное на расстоянии 1 дюйм друг от друга. На каждый дюйм длины каждой доски приходится одно отверстие. Доски можно было напечатать на 3D-принтере, однако затраты времени показались слишком большими. Кондуктор для сверления отверстий в досках будет выпущен отдельным проектом. Распиливание фанеры на настольной пиле на полосы шириной 127/128 дюймов мне подошло.
