Ручная соковыжималка для лимонов/цитрусовых - расширитель...
Ручная соковыжималка для цитрусовых, состоящая из двух частей — распечатайте обе части, опустите
крышку на чаше, и у вас есть ручная соковыжималка с ситечком и насадкой.
налить носик.
Как это работает

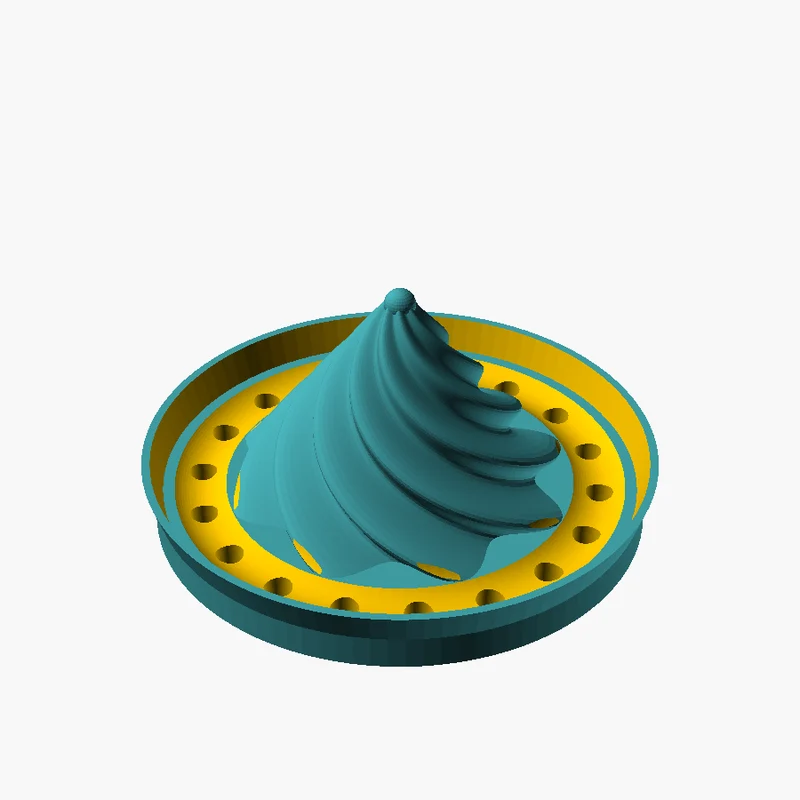

Крышка = сетчатый диск + закрученный спиральный конус расширителя. Конус
представляет собой линейное выдавливание (поворот, масштаб) косинусоидального звездча��ого многоугольника,
дающие острые спиральные гребни с гладким волнистым внешним профилем. Половина
поворот от основания к кончику означает, что вы скручиваете половинку лимона
на конус спирали срезают мякоть и направляют сок вниз
гребневые каналы.

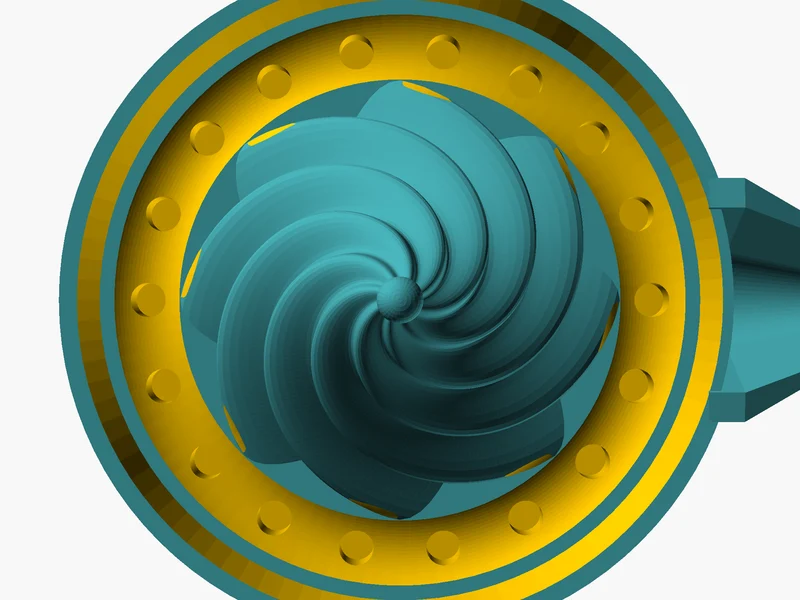

— Фильтр: кольцо из 24 отверстий диаметром 3 мм, просверленных прямо насквозь.
�� твердый пол шайбы кепки. Никаких мостов, никаких опор — просто
перфорированный диск.

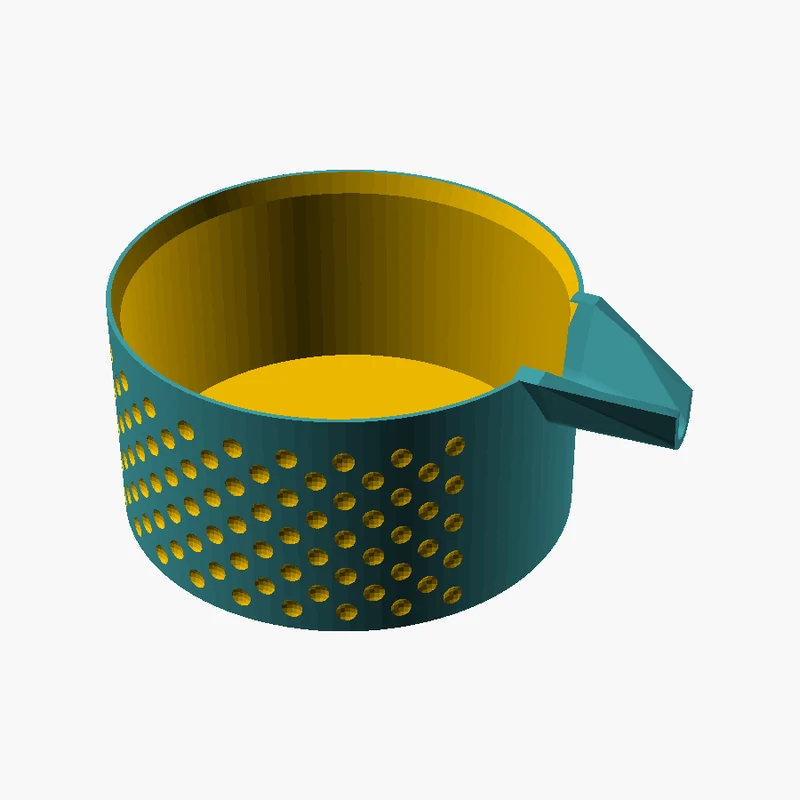

— Чаша: цилиндрический стакан для сока диаметром 95 мм и высотой 50 мм с
конический U-образный излив, пробитый через обод.
дно желоба находится на уровне сока чаши, поэтому сок течет
в тот момент, когда вы наклоняетесь.
— Крышка → гнездо чаши: внешняя кромка крышки имеет коническую форму во всю высоту.
раструб (Ø89 → Ø93 более 6 мм), который входит в соответствующую фаску на
край чаши. Наклон соответствует 1:1, поэтому крышка сидит лицом к лицу вдоль
всю губу, а не на острый внутренний уголок. **Незначительный
зазор на бортике** позволяет хранить крышку в перевернутом положении ВНУТРИ
чаша, когда она не используется — трюк для хранения с запрессовкой.

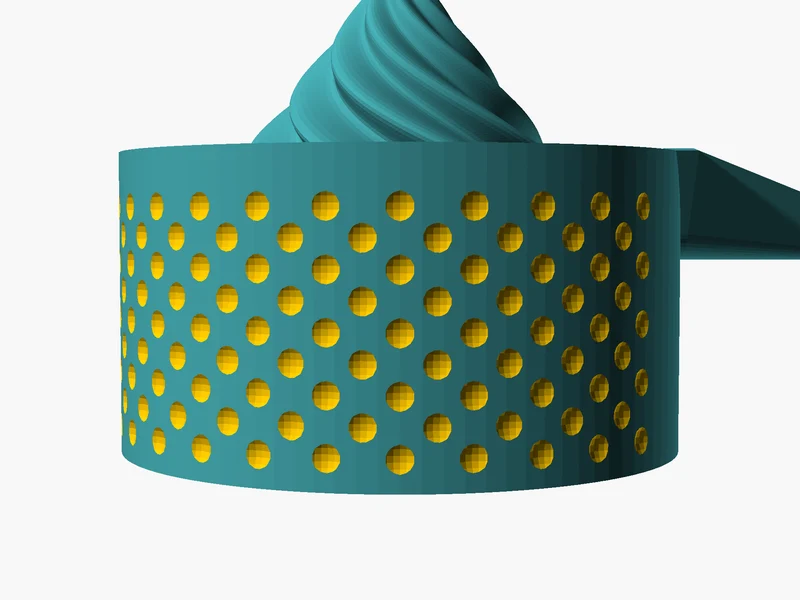

— Текстура ямочки в виде лимонной цедры на внешней стенке чаши (пропущено).
в секторе излива, чтобы желоб оставался гладким).
Детали и файлы
| Файл | Печать | Ориентация |
|---|---|---|
| чаша.stl| чаша + встроенный носик | пол на кровати, излив направлен в сторону |
| крышка.stl| сетчатый фильтр + расширительный конус | сетчатый диск на станине, конус ВВЕРХ |
| лимон_squeezer.scad| параметрический источник | редактировать любое измерение и реэкспортировать |
Ни одна из частей не требует поддержки. Наконечник конуса вверху
пункт финишной печати; никаких свесов > 45° нигде.
Печать
Слой 0,2 мм, 3 стенки, 15 % заполнения вполне достаточно (чаша в основном
полая, шляпка преимущественно конусовидная).
— Желтый PLA — очевидный эстетический выбор: он выглядит как
лимон. Любая марка PLA, контактирующая с пищевыми продуктами, пригодна для кратковременного использования; полоскание +
сушить вручную между использованиями (линии слоев FDM нельзя мыть в посудомоечной машине и
остатки ловушки, если они намокли).
— Распечатайте обе части сразу на кровати 220×220; общий вес ≈ 50 г.
Использование
Разрежьте лимон (или лайм/небольшой апельсин) пополам.
2. Опустите крышку на край чаши.
3. Конус срезом вниз, скрутить и сильно прижать.
4. Сок стекает через выступы, через отверстия сита в
чаша. Мякоть + семена остаются на вершине шляпки.
5. Снимите крышку, вылейте воду из носика чаши.
6. Промойте обе части, защелкните крышку вверх дном в чаше для
хранение.
Настройка SCAD
Исходный код OpenSCAD включен. Полезные ручки вверху:
owl_outer_d(95 мм) — диаметр чаши; увеличить масштаб для грейпфрута
половинки, вниз для лаймов.
-owl_h(50 мм) — объем сока.
— cap_cone_h/ cap_cone_d_base — агрессия римера; более высокий конус
+ больше основание = больше сока за поворот.
— n_strainer(24) /strainer_hole_d(3 мм) — количество отверстий сетчатого фильтра
+ размер.
— spout_proj(24 мм) — насколько далеко выступает излив за пределы
стенка чаши.
Переключатель деталей в верхней части SCAD выбирает, что визуализировать -

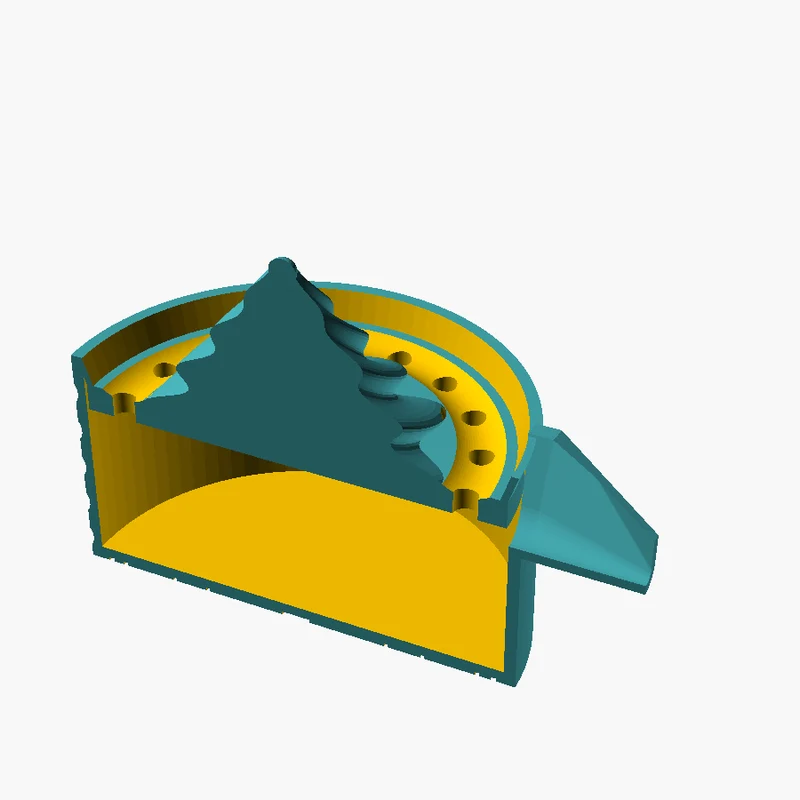

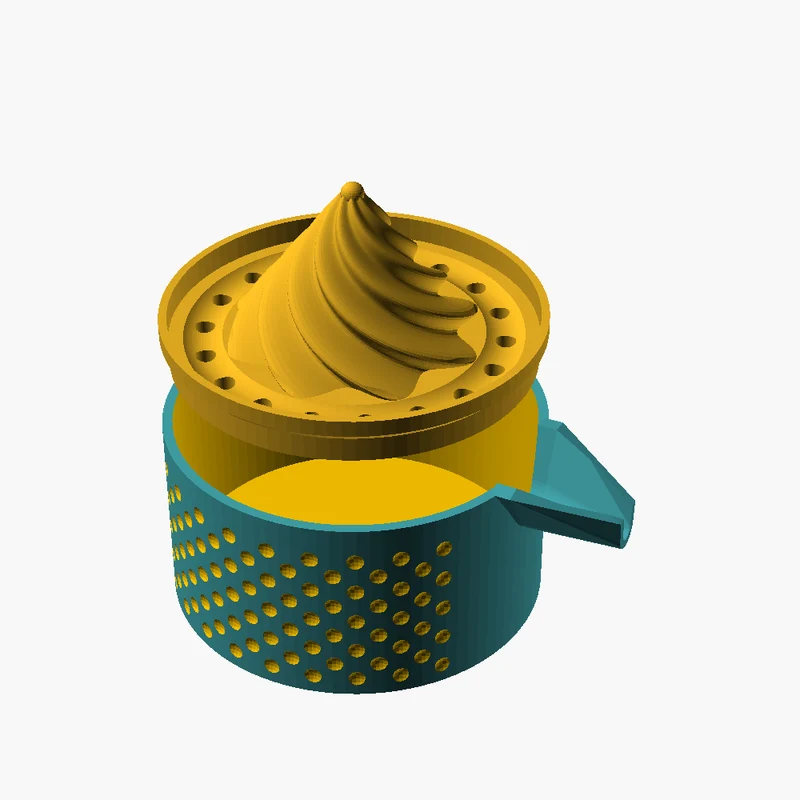

«чаша», «крышка», «все» (в сборе), «в разобранном виде» или «секция».
(полусрез для осмотра посадочного места колпака-чаши).
