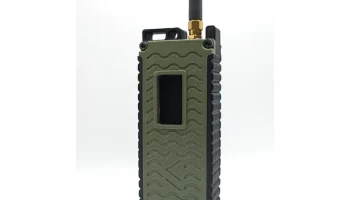

T-Beam Supreme корпус для Meshtastic

Это вариант корпуса для T-Beam Supreme, под проект Meshtastic

Обновление от 31 декабря 2023 г.:

    Добавлена модель с более плотной посадкой кнопок на случай, если оригинальные кнопки слишком малы для отверстий.
    Загружена прокладка для окон толщиной 0,5 мм для использования с акриловыми окнами толщиной 1 мм, если акрил толщиной 1,5 мм найти невозможно.

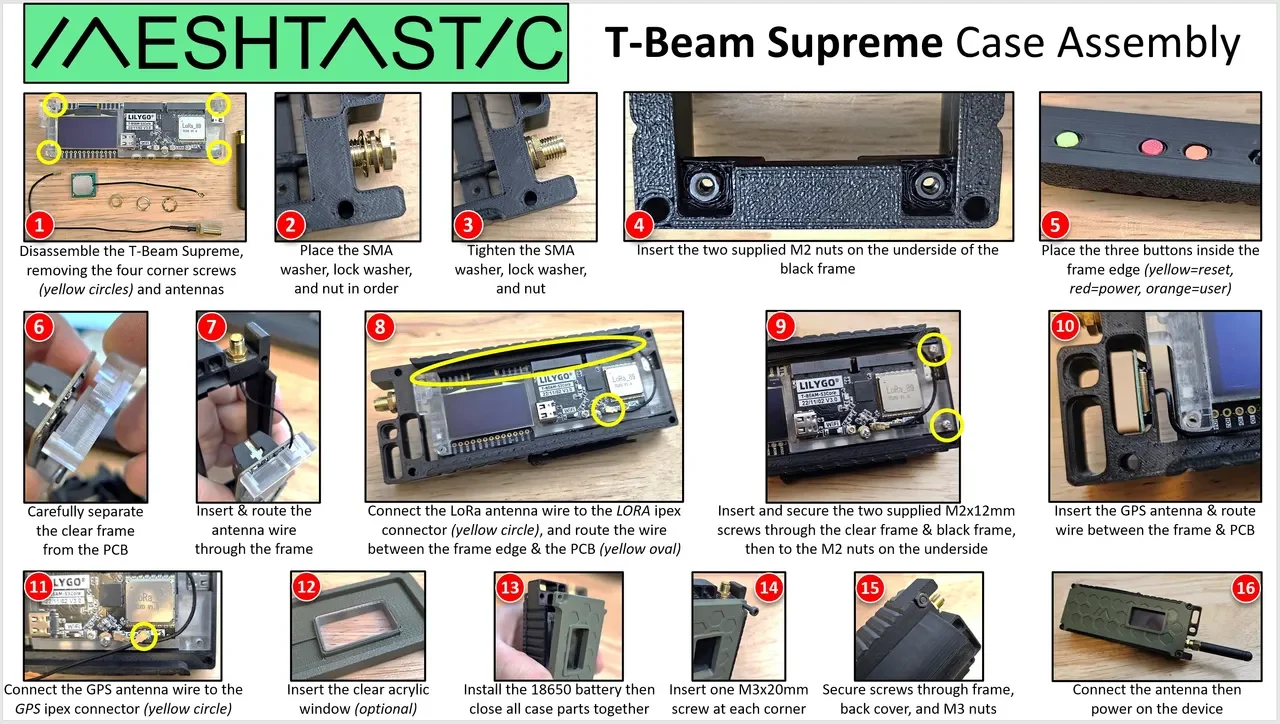

    Добавлено руководство по сборке на фотографиях.

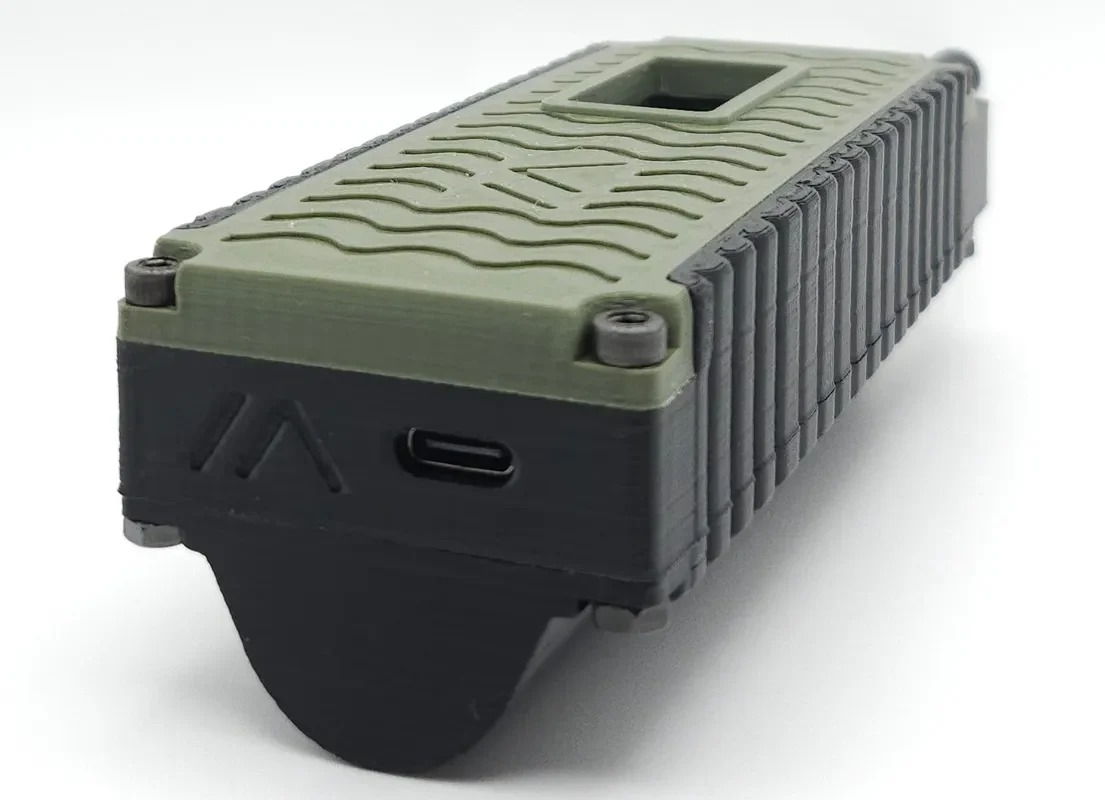

Это корпус для плат T-Beam Supreme, разработанный с учетом проекта Meshtastic (https://meshtastic.org).

Для полного комплекта корпуса требуется пять моделей, а также винты с шестигранной головкой и антенный кабель SMA (входит в комплект T-Beam Supreme); см. список деталей ниже.

Необходимые крепежные детали:

Четыре (4) винта с шестигранной головкой M3x20 мм.
Четыре (4) гайки M3.
Два (2) винта M2x12 мм.
Две (2) гайки M2.
Батарея: элемент 18650.

Дополнительное оборудование:

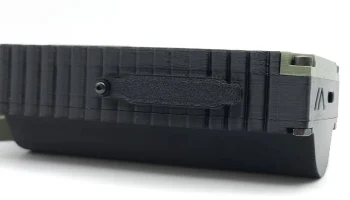

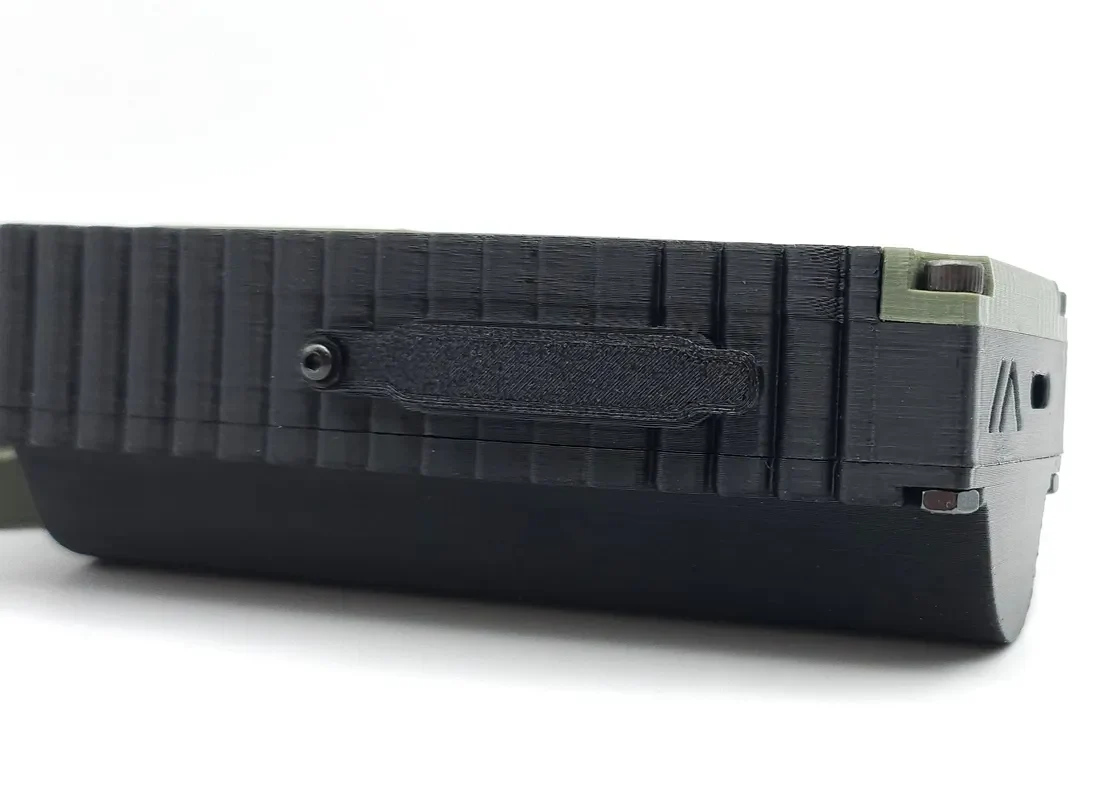

    Один (1) винт M2x10 мм (при использовании крышки кнопки из ТПУ)
    Одна (1) гайка M2 (при использовании крышки кнопки из ТПУ)
    Окно из акрила, вырезанное лазером (см. примечание ниже)
