Встреча с неисправными или поврежденными ручками на устройствах — слишком распространенное явление. Чтобы решить эту проблему, я разработал полностью параметрическую конструкцию Fusion 360, которая позволяет печатать на 3D-принтере ручки, адаптированные к широкому спектру размеров D-образных валов.
Первоначально я рассматривал возможность предоставления предварительно созданных файлов моделей для валов различных размеров. Однако после сбора данных от производителей потенциометр��в и поворотных энкодеров стало очевидно, что размеры довольно произвольны и не имеют четкого стандарта. Кроме того, вы можете захотеть настроить допуски так, чтобы они лучше соответствовали вашим конкретным потребностям, что приведет к непрактичному количеству моделей.
Как распечатать ручки
Я подготовил проект PrusaSlicer — пример печати LR2365.3mf — который содержит рекомендуемые мной настройки. Тем не менее, вы можете ознакомиться с таблицей ниже в качестве справочной информации:
Описание параметра
Ориентация: отверстие обращено к платформе принтера.
Размер сопла: 0,4 мм (альтернативно 0,6 мм или 0,8 мм)¹
Высота слоя: 0,2 мм или отрегулируйте в зависимости от размера сопла.
Материалы нитей: PLA², PETG и т. д.
Периметры: Два пери��етра
Дополнительно: включить «Избегать пересечения периметра»³
Профиль слайсера Prusa: «Качество 0,2 мм».
Для сопел большего размера может потребоваться изменить параметры размера стенки. Всегда проверяйте результат работы слайсера на предмет возможных пробелов в отпечатке.
PLA обычно дает эстетически превосходные результаты, но со временем может деформироваться.
Включение «Избегать пересечения периметров» сводит к минимуму натяжение внутри ручек, что упрощает очистку после печати.
Размеры

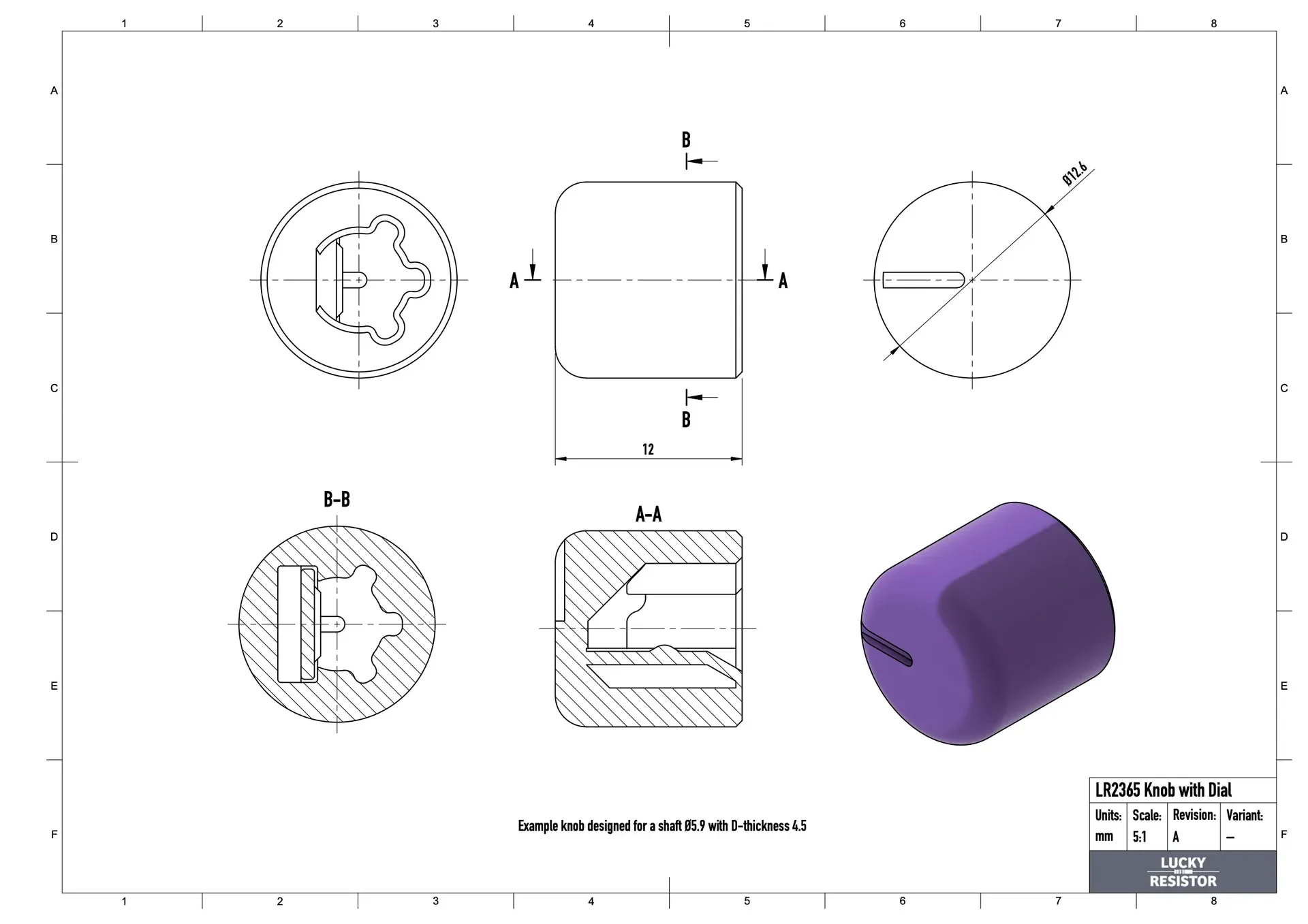

На приведенном выше рисунке показаны размеры примера печати и он служит для иллюстрации различных компонентов ручки.
Параметры проектирования Fusion 360
Дизайн Fusion 360 обеспечивает детальный контроль над ключевыми размерами, потенциально устраняя необходимость последующей обработки.
Общие рекомендации:
Изменяйте только параметры, отмеченные как избранные. Параметры, начинающиеся с подчеркивания, либо являются производными, либо выполняют определенные промежуточные функции в модели.
Отключите «Автоматическое обновление», внесите необходимые изменения и нажмите «Применить».
Обратитесь к полю описания, чтобы узнать рекомендуемы�� диапазон значений каждого параметра.
Просмотрите временную шкалу на наличие ошибок после изменения параметров.
Важные параметры

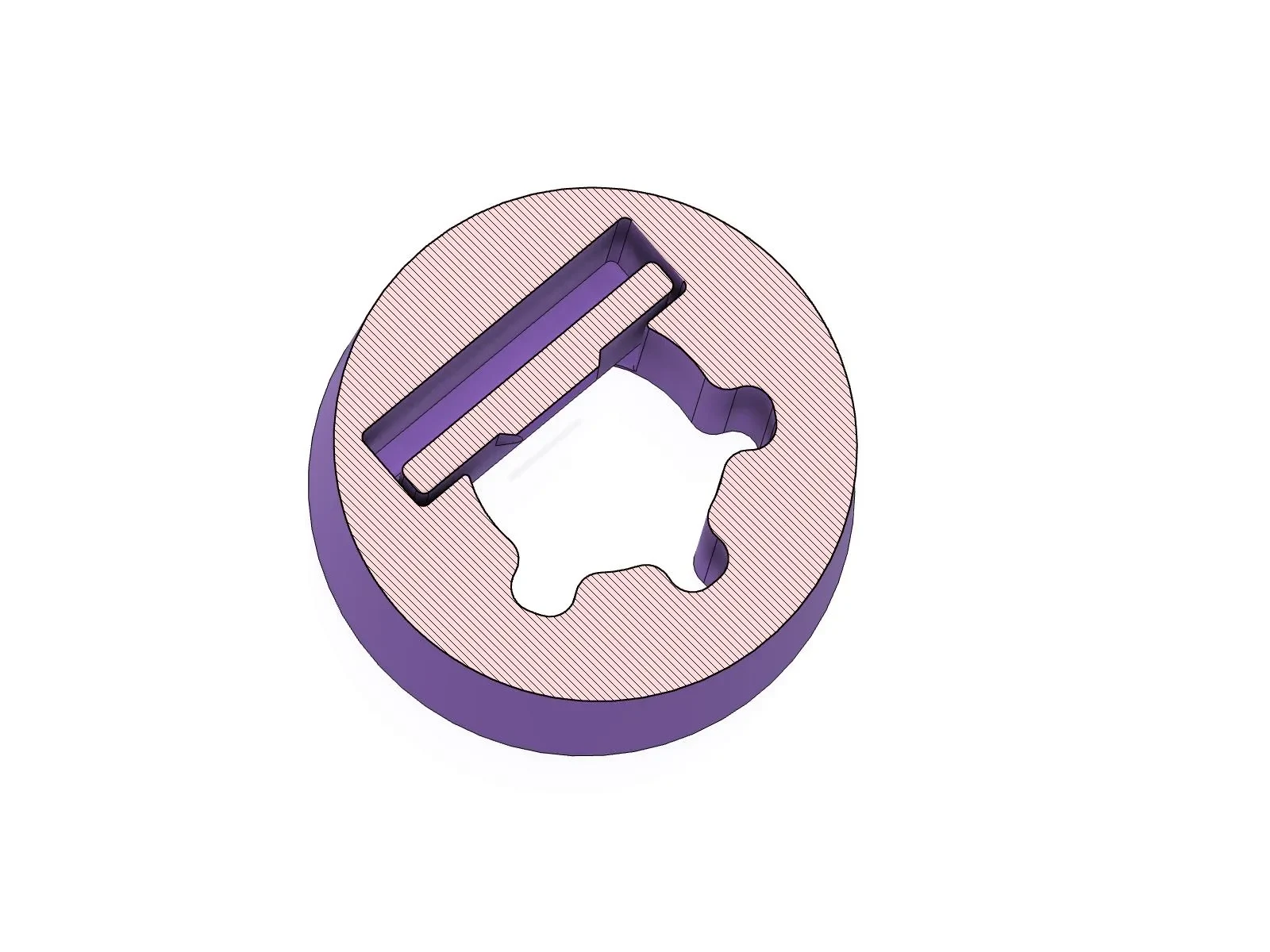

вал_диаметр, вал_длина, вал_d_толщина
Введите здесь точные размеры вашего вала. Это должны быть точные измерения, поскольку модель автоматически учитывает необходимые расстояния и допуски.
индекс_толерантности
Этот параметр определяет посадку ручки на валу. Отрегулируйте, чтобы сделать посадку более плотной или свободной. Каждое увеличение или уменьшение «1» изменяет расстояние на 0,01 мм. Значение «55» — надежная отправная точка для хорошо откалиброванных принтеров.

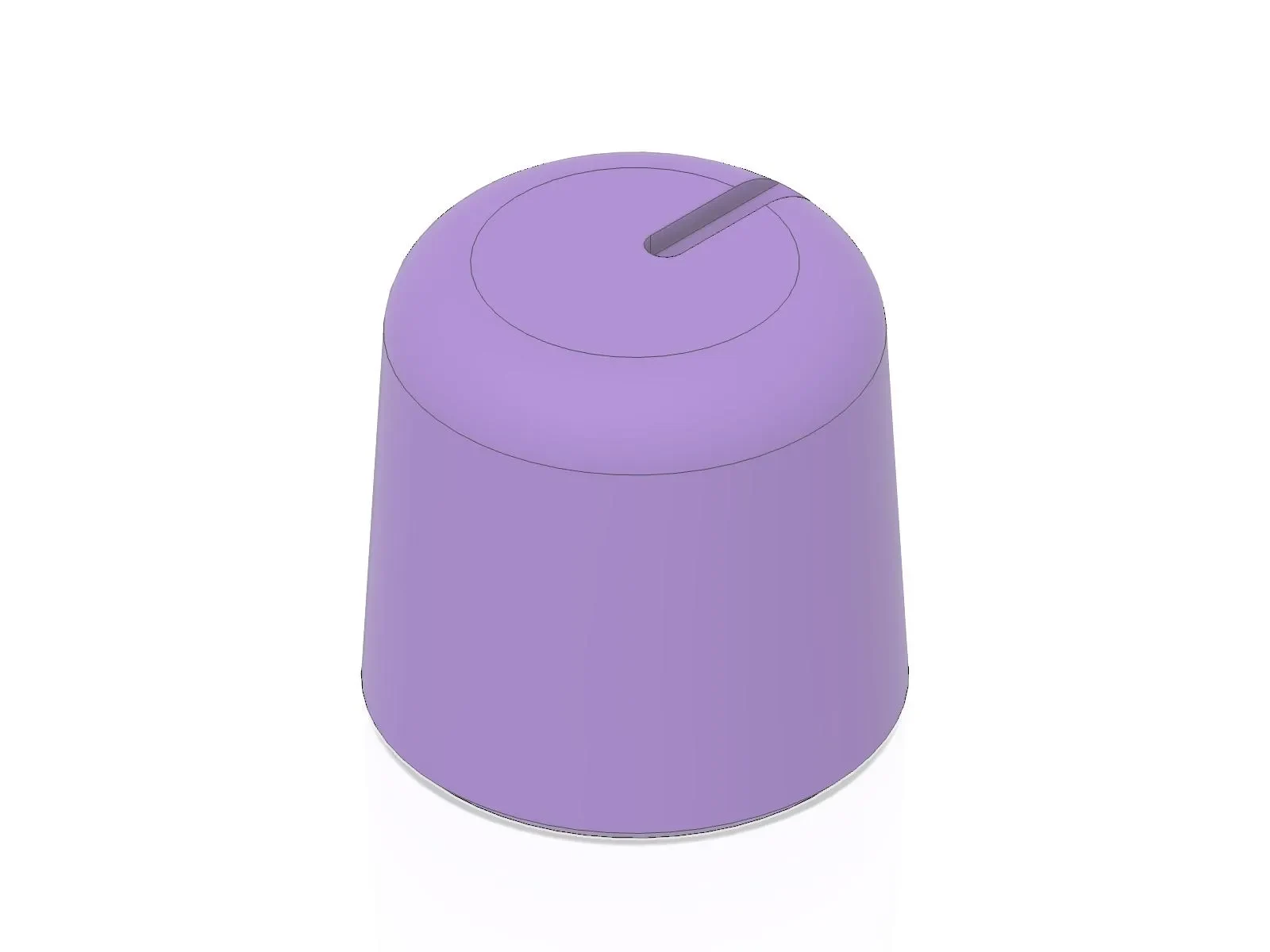

ручка_диаметр, ручка_высота, ручка_угол
Управляйте внешними размерами ручки, используя эти параметры.

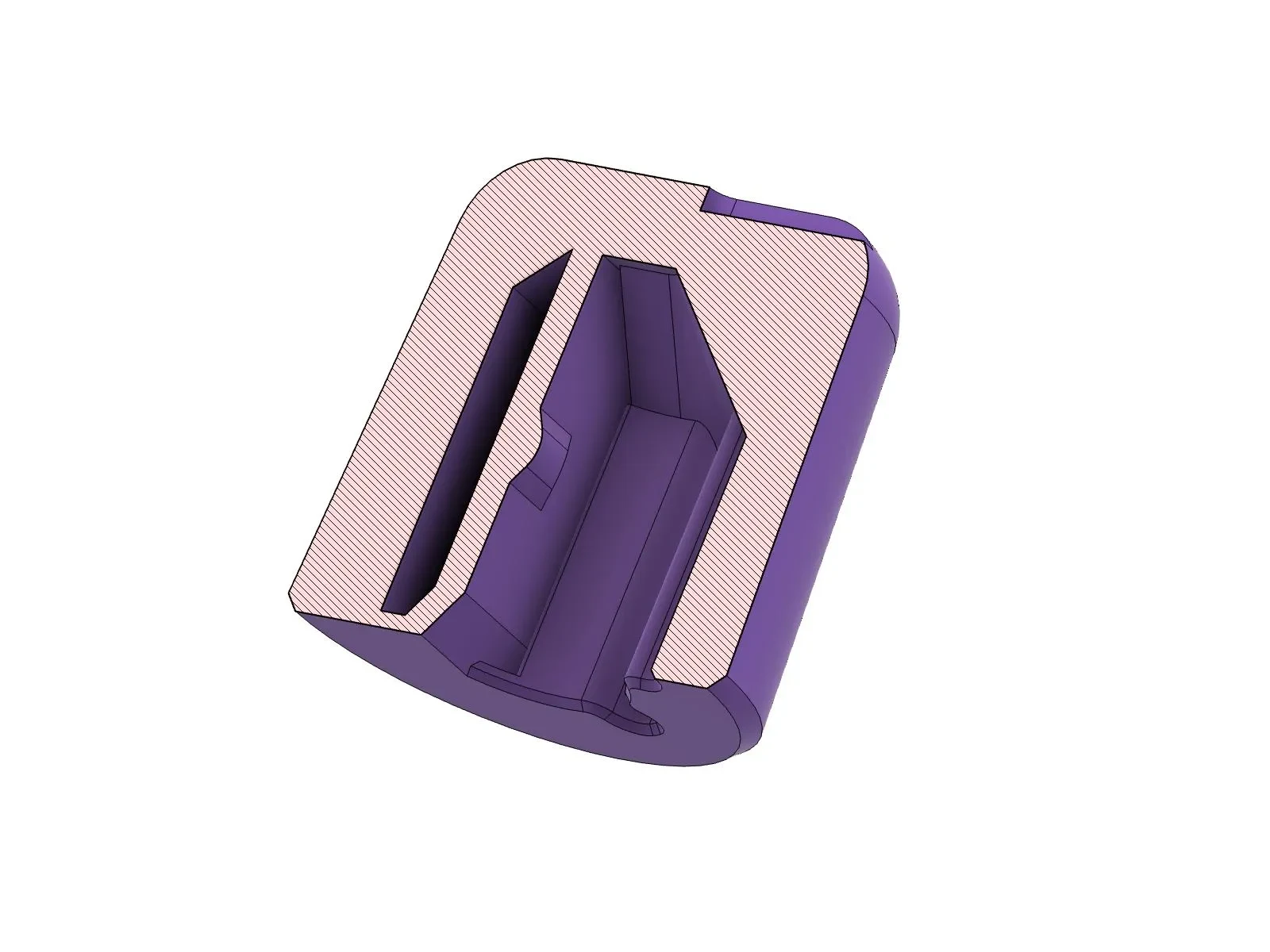

пружинная_толщина, пружинная_ручка_высота
«Толщина пружины» влияет на толщину стенки пружины при печати. Значение по умолчанию 0,86 мм хорошо работает с соплом 0,4 мм. Отрегулируйте только в том случае, если размер вашего сопла вызывает проблемы.
«Высота ручки пружины» определяет силу воздействия пружины на плоскую сторону вала, котора�� со временем может ухудшаться при использовании таких материалов, как PLA.
ширина_линии_линии_набора, глубина_линии_набора, смещение_линии_набора, угол_линии_набора
Эти настройки управляют внешним видом и ориентацией линии набора номера. Угол можно регулировать в диапазоне от -180° до +180°.
Узнайте больше от Метикуми
Заинтересованы в моих дизайнах? Просмотрите мою коллекцию 3D-моделей:
https://metikumi.com/3d-models/
Оставайтесь на связи в социальных сетях, чтобы быть в курсе последних обновлений и информации о ходе работы:
https://metikumi.com
Заключение

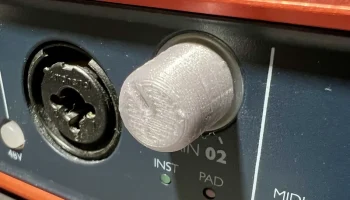

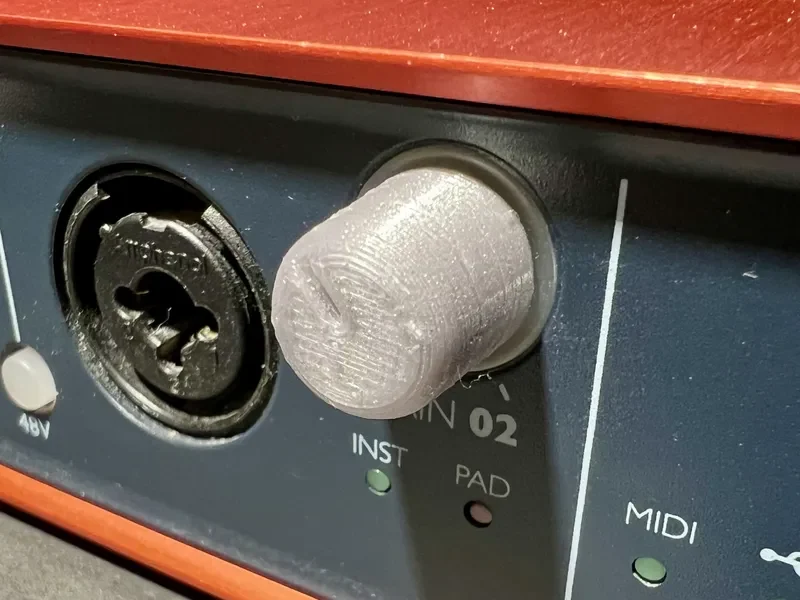

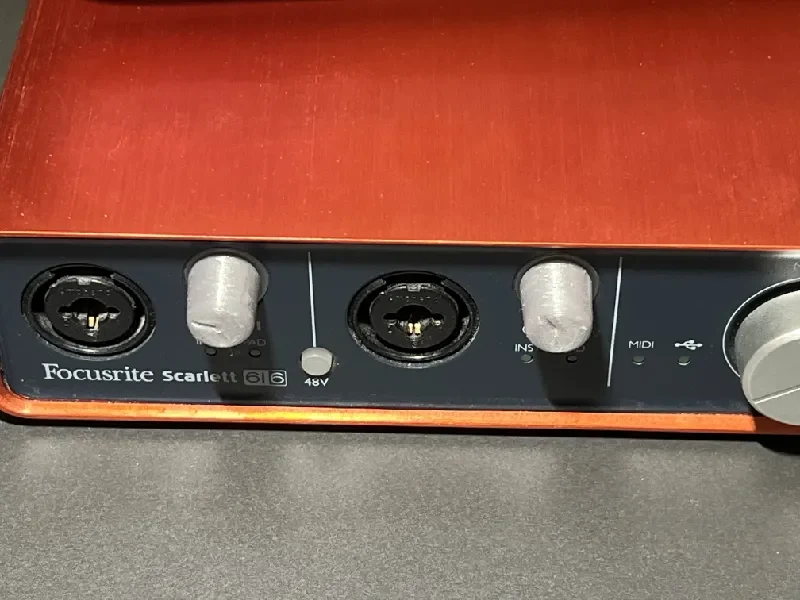

Я успешно использовал эту конструкцию ручки для замены различных кнопок на разных устройствах. Я надеюсь, что вы найдете это одинаково полезным. Если вам понравился дизайн и вы считаете его полезным, пожалуйста, оцените его и поделитесь фотографиями своих отпечатков.
Удачной печати!
