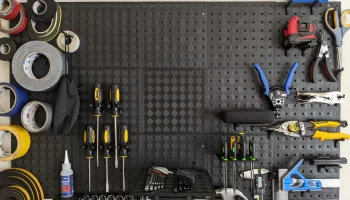

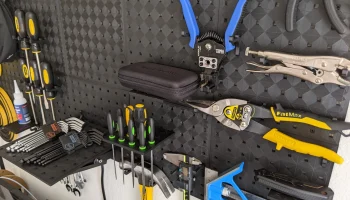

Модульная перфорированная панель - 100% параметрический д...
Параметры:
HoleSpacing — расстояние между центрами каждого колышка. По умолчанию = 25 мм.
PegHoleDiameter — ширина и высота каждого квадратного отверстия. По умолчанию = 5,5 мм.
PegboardHeight — высота перфорированной доски, определяющая жесткость. По умолчанию = 5 мм
PegExtraWidth — можно использовать, чтобы сделать колышки немного шире, чтобы исключить перемещение из стороны в сторону. По умолчанию = 0,1 мм.
NumberOfHolesInXDirection — количество отверстий в перфорированной доске. По умолчанию = 8
NumberOfHolesInYDirection — количество отверстий в перфорированной доске. По умолчанию = 8
SnapConnectorTolerance — расстояние между защелкивающимся соединителем и отверстием в перфорированной панели. По умолчанию = 0,3 мм.
FastenerHoleDiameter — диаметр отверстия в защелкивающемся соединителе для крепления перфорированной панели к стене. По умолчанию = 3 мм
PegClearance — насколько колышек меньше отверстия, чтобы он мог входить и выходить. По умолчанию = 0,42 мм.
Инструкции:
Ми��имальные возможные настройки печати, позволяющие минимизировать расход материала, сохраняя при этом идеальную прочность (около 80 г на панель перфорированного картона размером 200x200 мм):
Нижние слои: 2
Верхние слои: 3
Заполнение: 15%
Распечатайте «1x2 Pegboard .stl», чтобы проверить соответствие.
Распечатайте «1x1 Snap» и «Peg.stl».
Если по какой-либо причине защелк��вающийся соединитель не защелкивается или штифт не прилегает плотно, отрегулируйте SnapConnectorTolerance и PegClearance соответственно.
Повторяйте шаги 2 и 3, пока не получите идеальную посадку.
Если вам пришлось изменить параметры, экспортируйте новые «1x1 Snap.stl», «1x2 Snap.stl», «2x2 Snap.stl», «Peg.stl» и «SideWallSupportPeg.stl». Вам не нужно повторно экспортировать размеры перфорированной панели, если только вам не нужен нестандартный размер, который я еще не экспортировал.
Распечатайте любую перфорированную доску, которую пожелаете!
Советы:

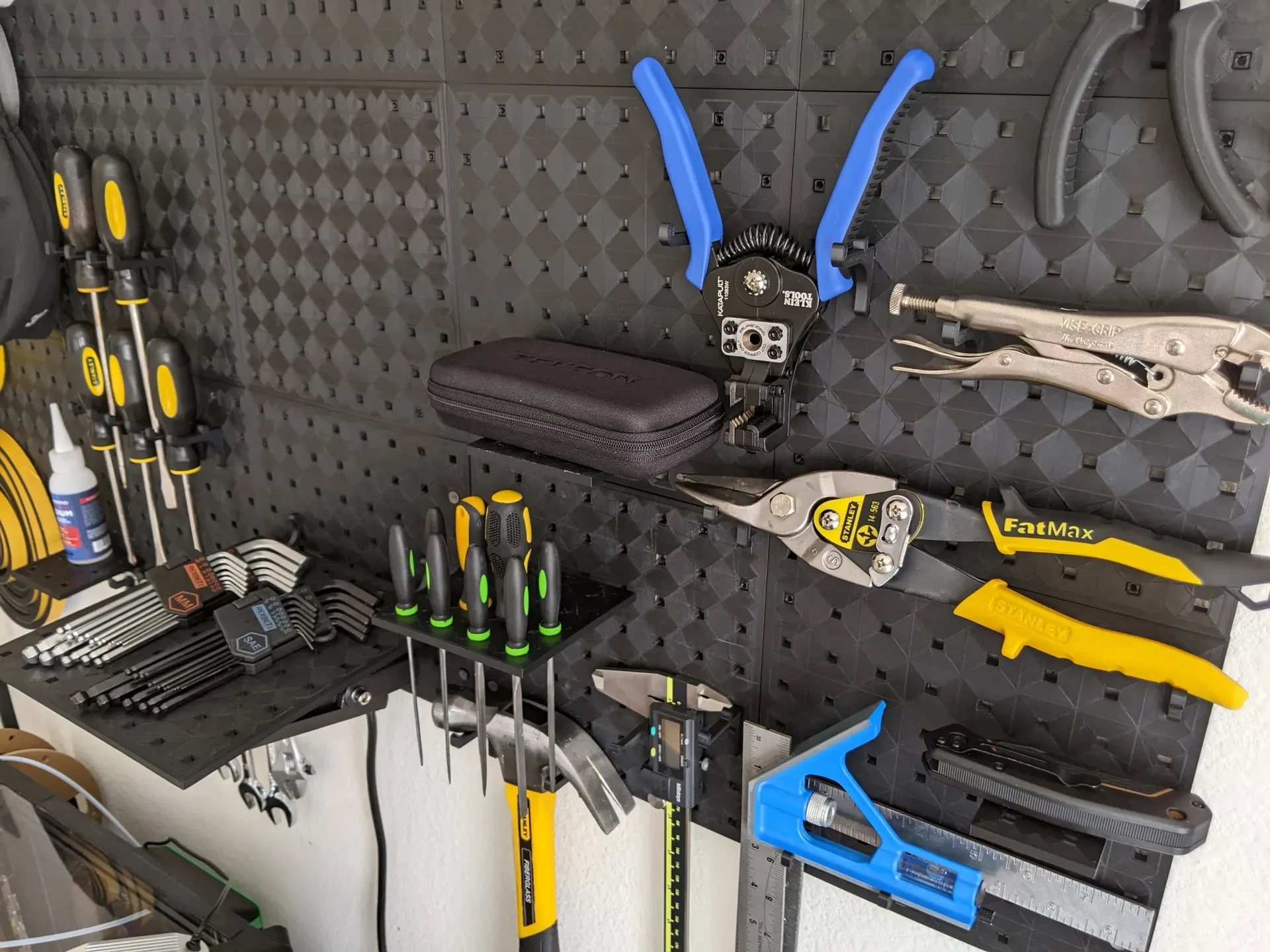

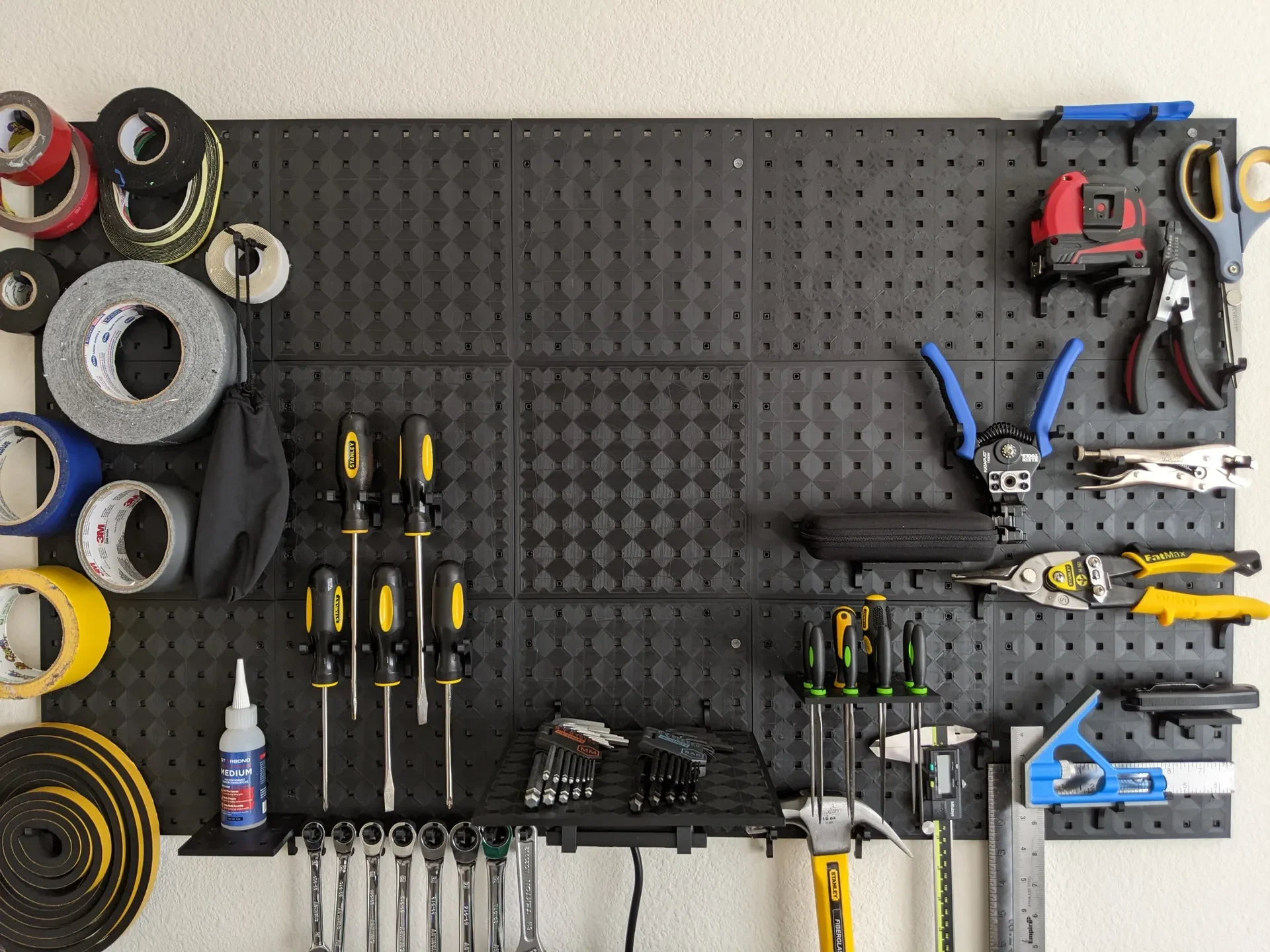

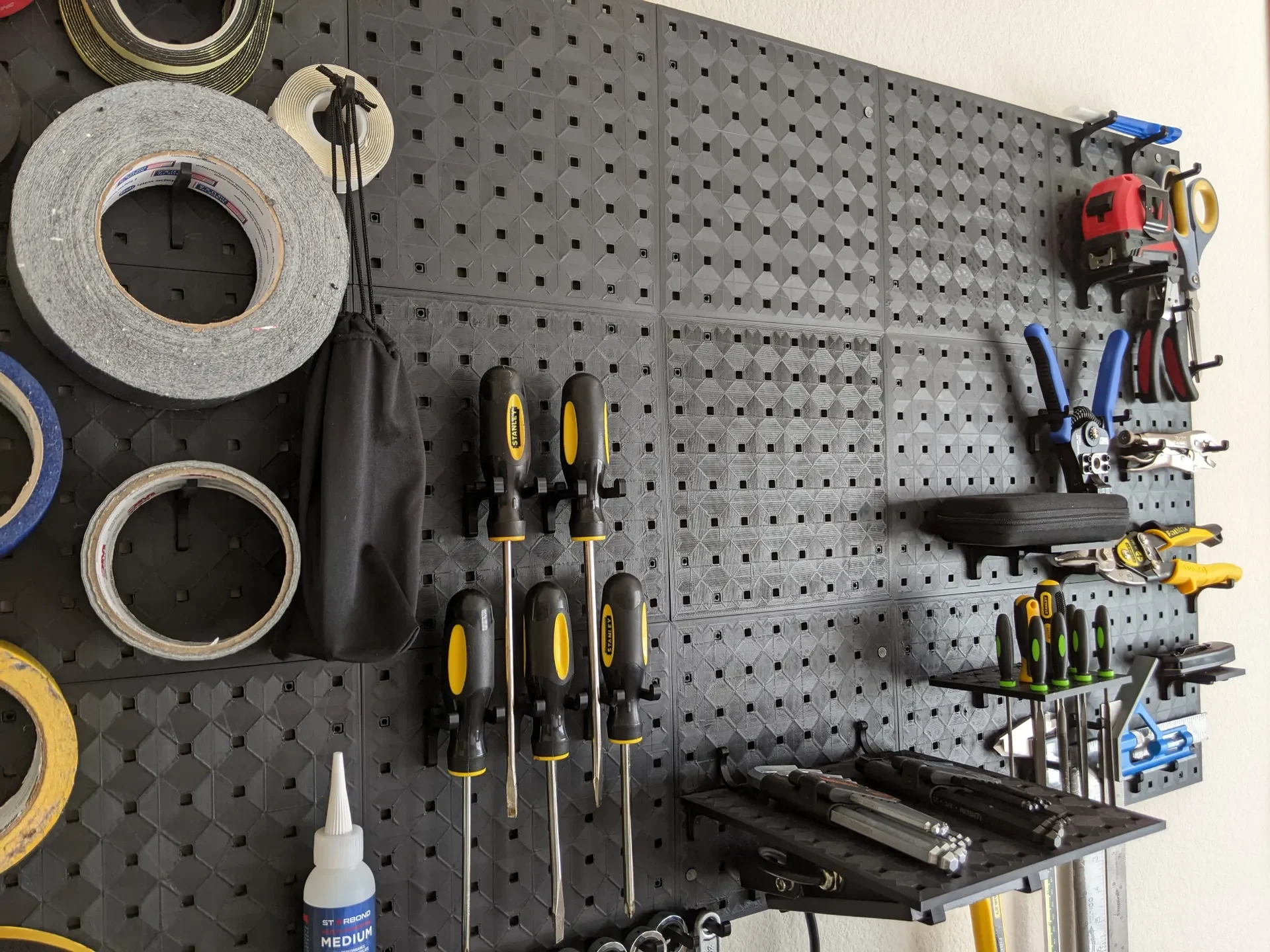

Вы можете установить перфорированную доску горизонтально, чтобы создать полку, или вертикально (перпендикулярно стене), чтобы создать большую площадь поверхности перфорированной доски с меньшим пространством на стене. SideWallSupportPeg позволяет зафиксировать полки или перпендикулярные вертикальные перфорированные панели на месте.
Сделайте самый верхний и самый нижний слой, используя концентрический узор, чтобы создать красивую поверхность.
