Стержневое проектирование (RAD) - модульная параметрическ...
Настраиваемая модульная система соединителей для дюбелей, труб и трубок!

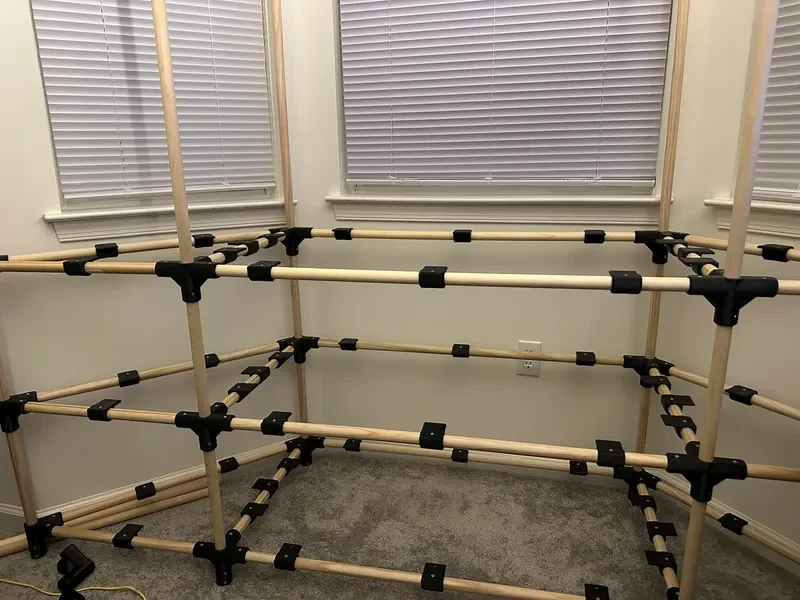

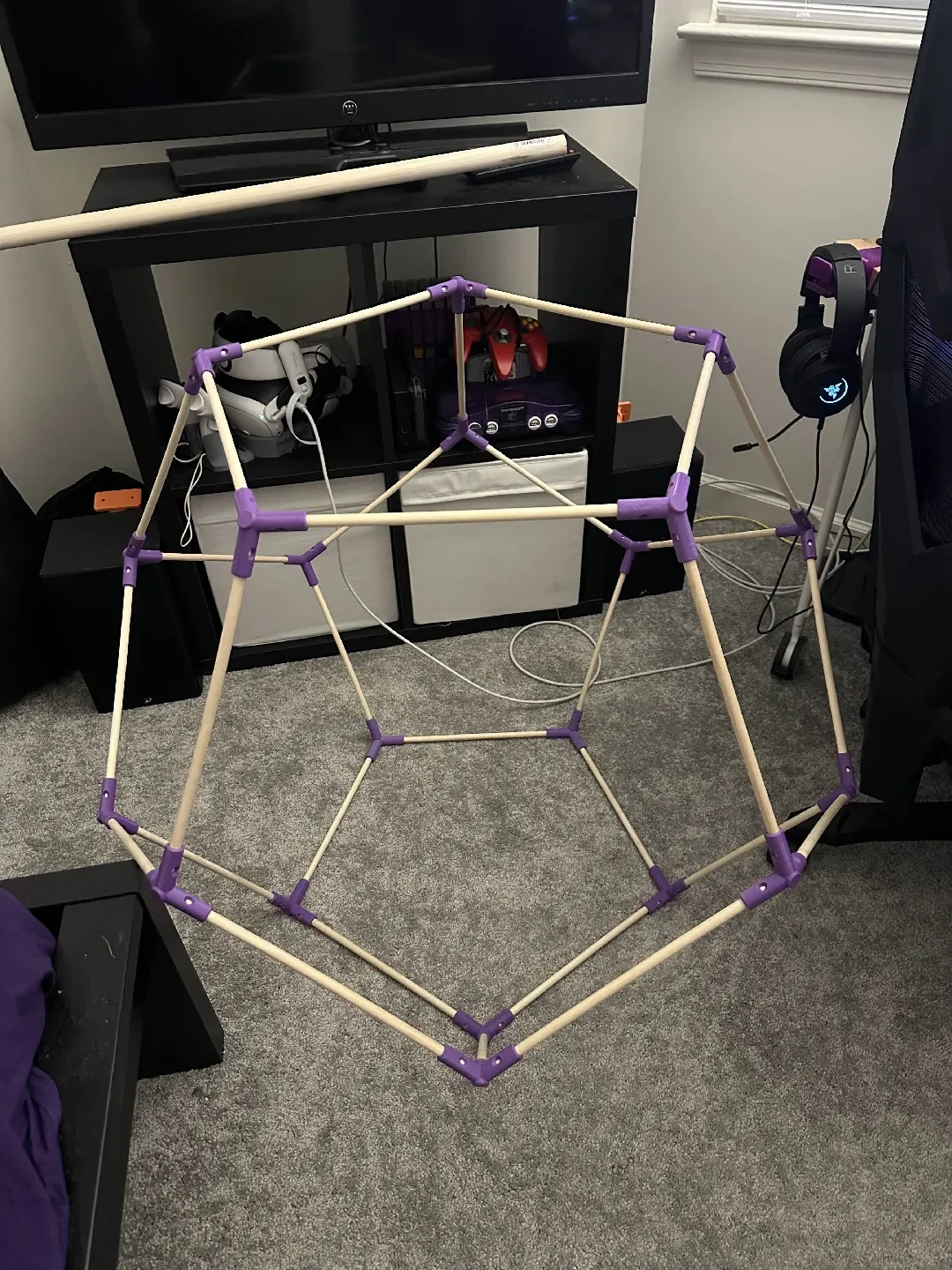

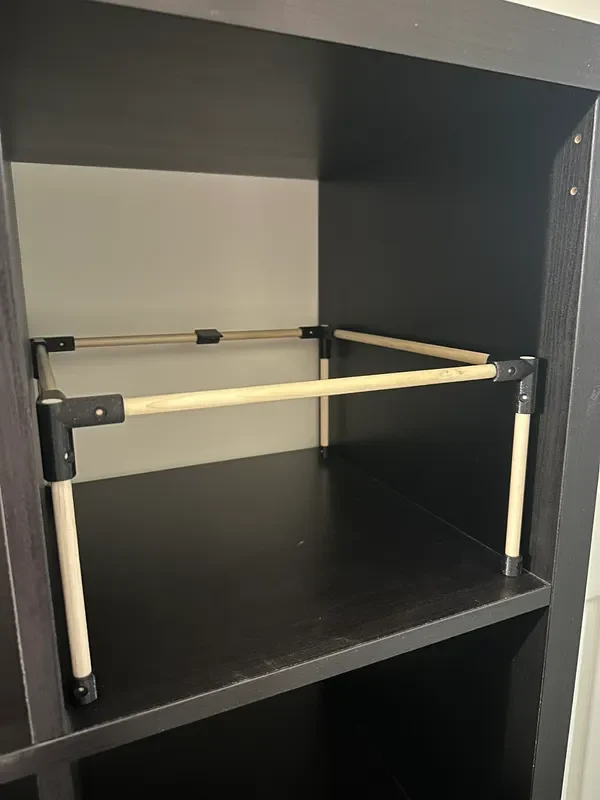

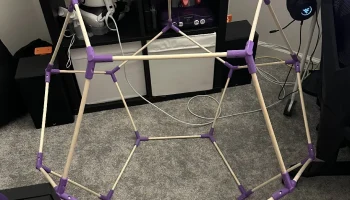

Эта модель OpenSCAD была создана для создания чего угодно из легкодоступных и доступных материалов, таких как деревянные дюбели, трубы из ПВХ, электропроводка, соломинки для питья и т. д.
Я потратил много времени на разработку этой модели OpenSCAD. Если вы нашли это полезным и хотите меня поддержать, я принимаю советы Ko-Fi: https://ko-fi.com/mitch3d
Получите последний файл OpenSCAD с Github.
Если вы хотите, чтобы я изготовил набор деталей по вашим параметрам. Напишите мне, буду признателен за советы по работе сервиса. Пожалуйста, запросите разрешение перед использованием в коммерческих целях.

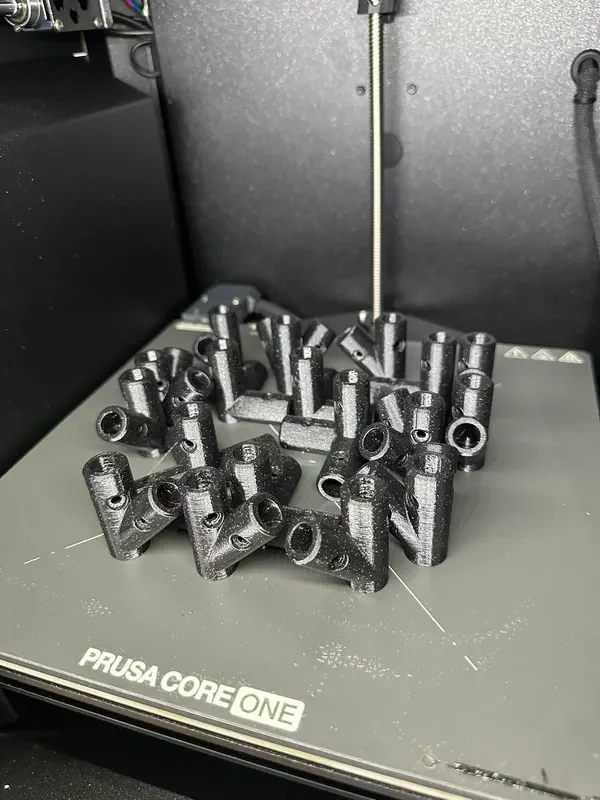

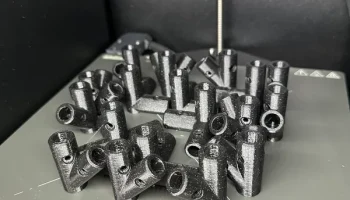

Можно создать 4 типа деталей:

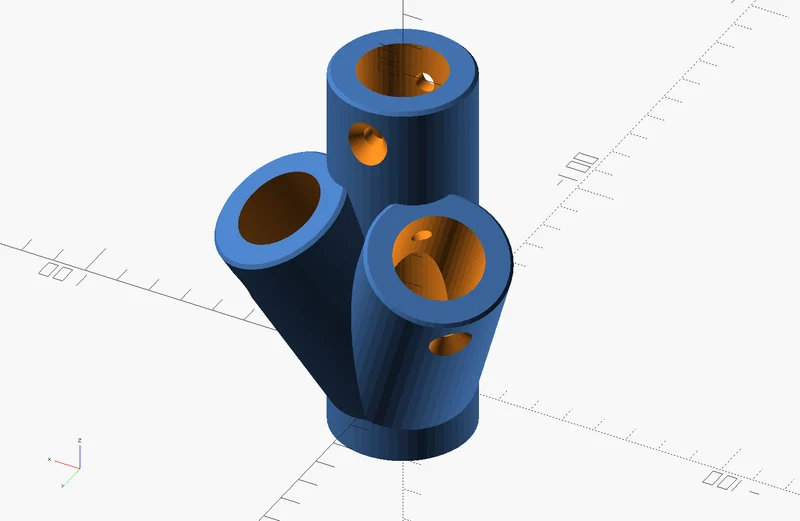

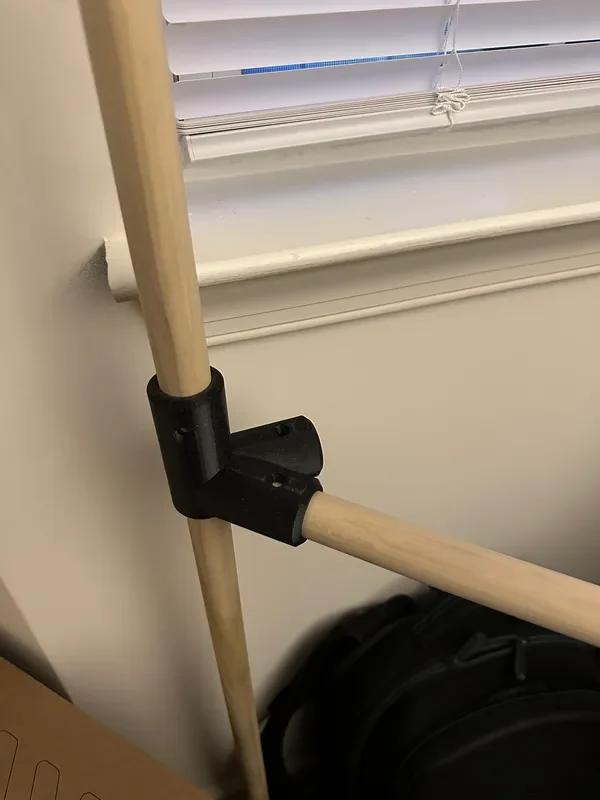

Разъем

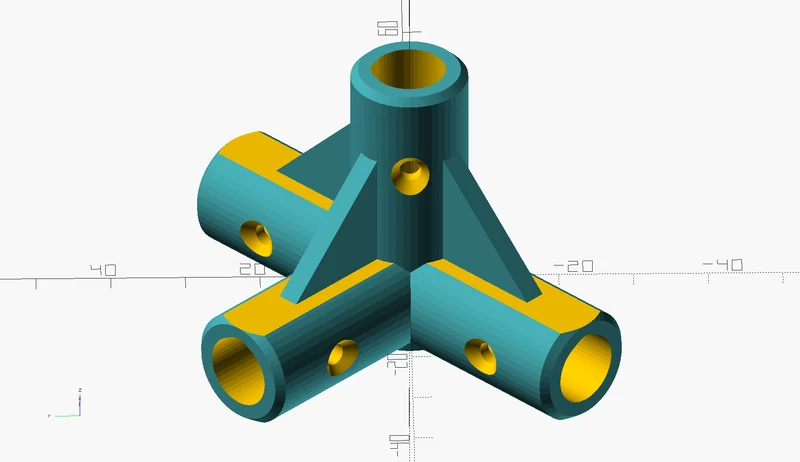

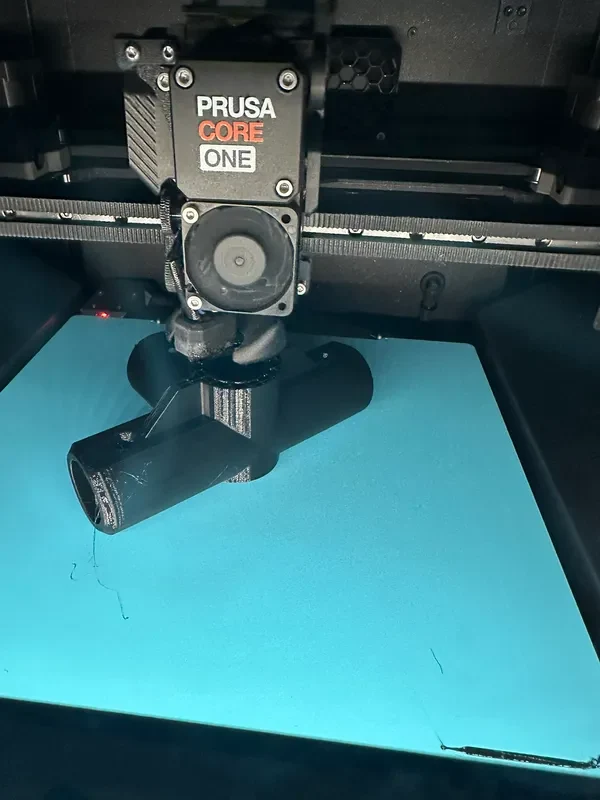

Соединитель можно настроить так, чтобы он имел центральную ножку: вы добавляете необходимое количество соединительных ножек, регулируете вертикальные и горизонтальные углы, а также выбираете диаметр, толщину, ребро и параметры винтов. Добавлены параметры, позволяющие сгладить верхнюю и нижнюю часть ножек, чтобы упростить печать, а также сделать плоскую сторону, на которую можно положить полки или панели, а каплевидные выступы являются необязательными для дальнейшего уменьшения выступов и упрощения печати. В комплект поставки входит возможность добавить стопоры внутри ножек, чтобы стержни не соскальзывали через центр. По моим тестам, плоские и положительные углы можно печатать без поддержки.

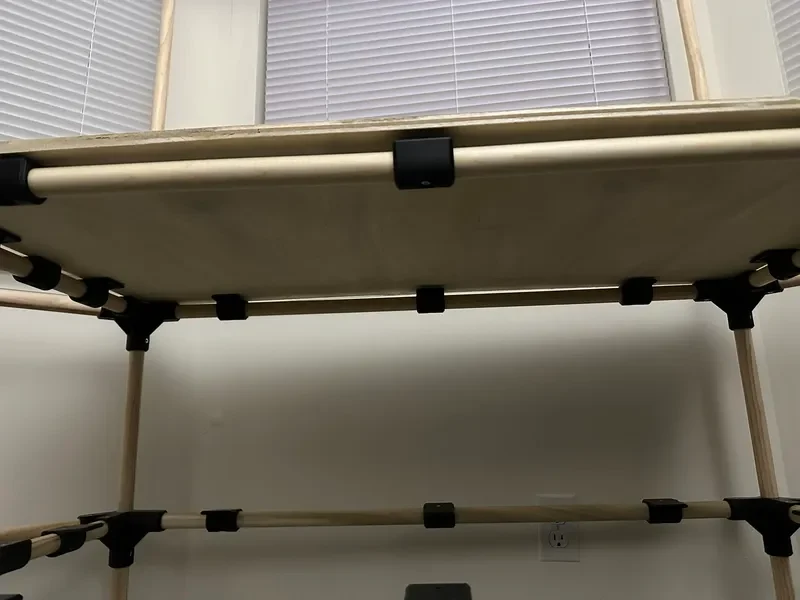

Распорка/крепление на панели
Эту деталь можно использовать либо в качестве прокладки, которую можно приклеить к полке или панели, либо добавить свой собственный тип соединения, используя логическую геометрию. Опцию вкладки вы можете оставить пустой или включить винты, что добавляет один винт по це��тру, который можно прикрепить к фанерной полке или застегнуть молнию на пенопластовую плиту. Существует также опция Skadis, которая добавит крючок, совместимый с Ikea Skadis, вертикально или горизонтально. Из него можно сделать полки для стен Skadis или сделать держатели для рулонов ленты с помощью дюбелей.

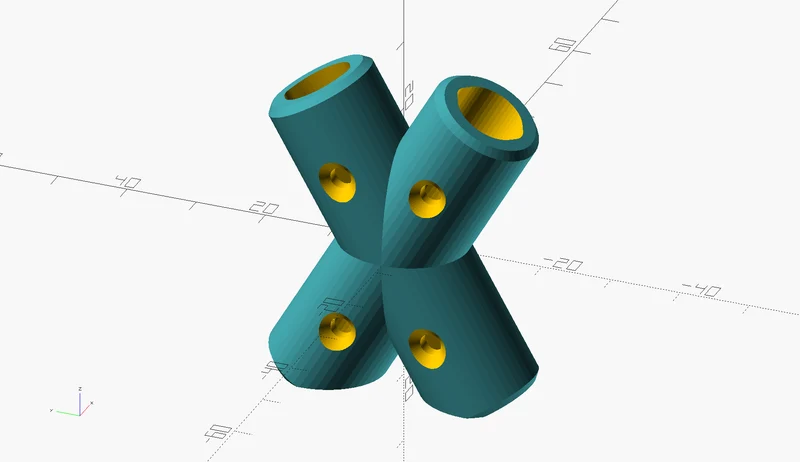

Крестовый соединитель
Для потенциальной поперечной распорки конструкции существует опция поперечного соединителя. Выберите угол и длину опоры, отрегулируйте параметры винтов. Это может быть полезно для создания бокового или верхнего армирования, чтобы предотвратить воздействие поперечных сил на конструкцию.
Торцевая крышка/ножка
Неровные края дюбеля или трубы могут быть острыми, поэтому можно использовать торцевую заглушку. Торцевая крышка также может быть ножкой, если вы делаете стеллажи, чтобы не повредить пол. Вы можете настроить его дополнительно, добавив регулируемые ножки или объединив его с другими моделями.
Настройка с помощью OpenSCAD
Загрузите последнюю версию OpenSCAD
Установите для своей системы и откройте предоставленный файл .scad. По умолчанию панель «Настройщик» должна отображаться рядом с панелью предварительного просмотра. Когда вы вводите параметр и нажимаете Enter или Tab, предварительный просмотр автоматически обновляется.
Выберите тип разъема, который вам нужен. По умолчанию 1 — разъем.
Узнайте внешний диаметр дюбеля или трубки. С помощью штангенциркуля вы должны получить средний диаметр для плотной, но не слишком плотной посадки. Винты будут удерживать стержни на месте, но любой люфт в соединении вызовет напряжение. Добавьте допуск около 0,1-0,2 мм на случай экструзии или несоответствия принтера, сдавливания слоев или усадки материала.
Вам нужно будет определить количество необходимых ножек и их горизонтальный или вертикальный угол. Большинство функций работают только с плоским вертикальным углом 0 градусов, но горизонтальный угол можно отрегулировать в соответствии с вашими потребностями. Если горизонтальный угол и количество ножек превышают 360 градусов, горизонтальный угол будет равномерно отрегулирован в соответствии с количеством ножек вокруг центральной ножки.
Отрегулируйте длину ножки, длину центральной ножки, толщину, усиление выступа и фаску до желаемых пропорций.
Решите, нужны ли вам винты, и включите их, а также выберите либо зенковку, либо зенковку, чтобы винт не торчал (если это нежелательно). Затем другие параметры, включая угол винта, который необходимо отрегулировать, чтобы предотвра��ить проблемы с доступом и геометрией из-за помех.
Когда вы будете готовы, сначала нажмите Render (F6). Затем вы можете сохранить в STL.
Соображения
Используйте на свой страх и риск!
Детали, напечатанные на 3D-принтере, дюбели или трубки широко варьируются, поэтому вам следует проверить свою конструкцию.
