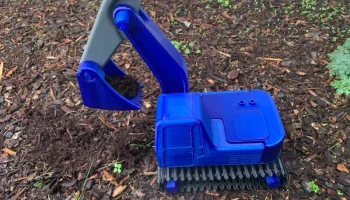

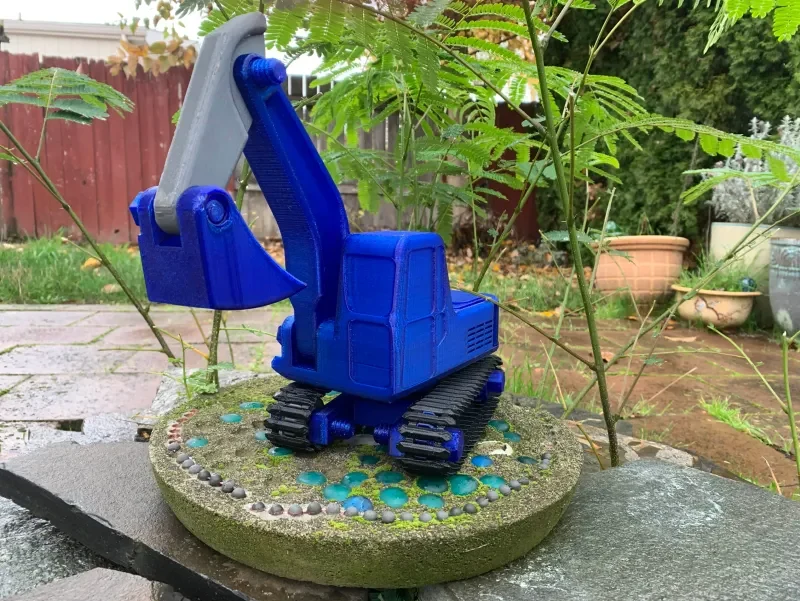

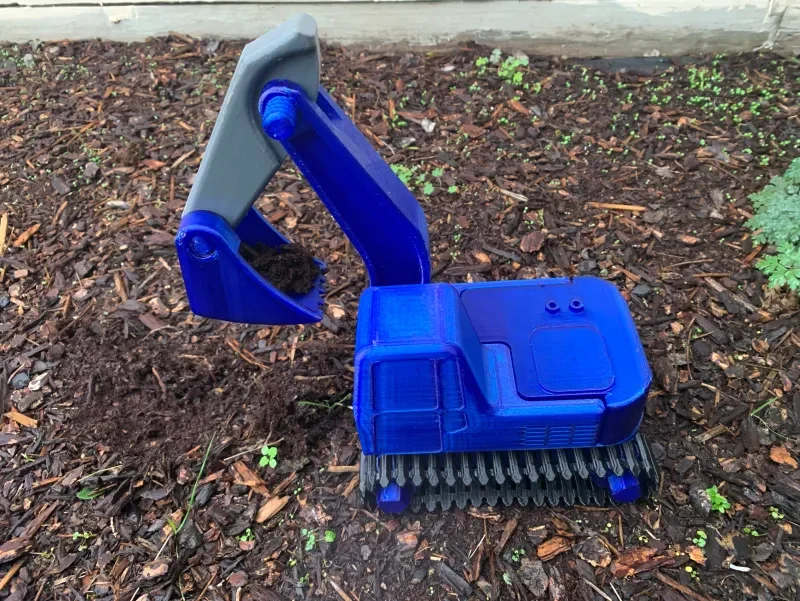

Игрушечный экскаватор - простая сборная конструкция......
Обзор

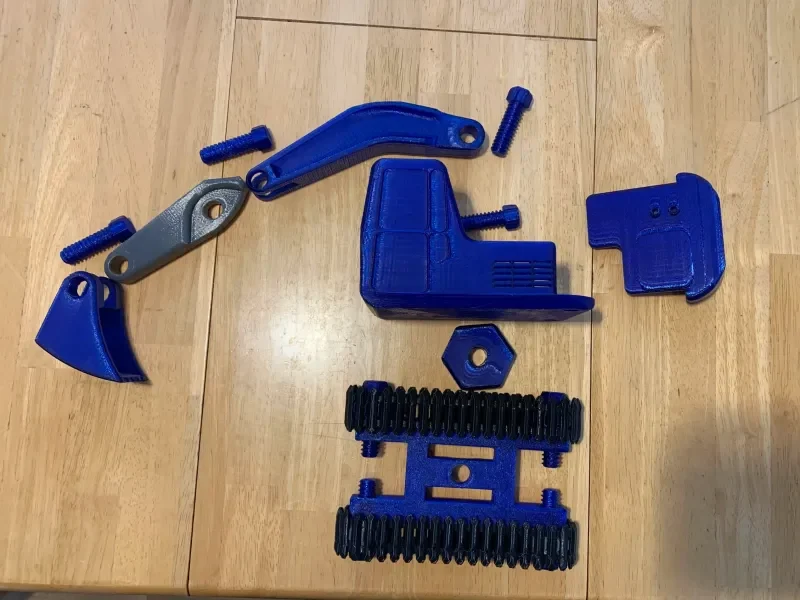

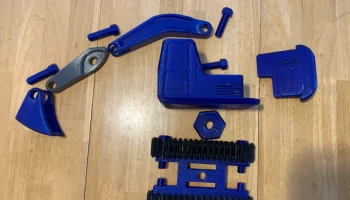

Он спроектирован так, чтобы быть отчасти совместимым с игрушками «миско». Я не совсем подобрал резьбу, поэтому повторное использование болтов, вероятно, не сработает. Другие инструменты, детали и т. д. должны работать. Я бы порекомендовал иметь хотя бы гаечный ключ (11/16 дюйма или 17 мм) для болтов. Это прочная игрушка, которую легко разбирать и собирать.
Направляю��ие ролики гусеницы и ходовая часть имеют втулку, напечатанную на месте, поэтому болт может быть затянут. Убедитесь, что допуски на печать достаточно хороши, чтобы втулка свободно вращалась!
Не забудьте удалить строки и удалить все фрагменты во время их печати!

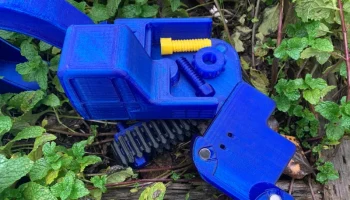

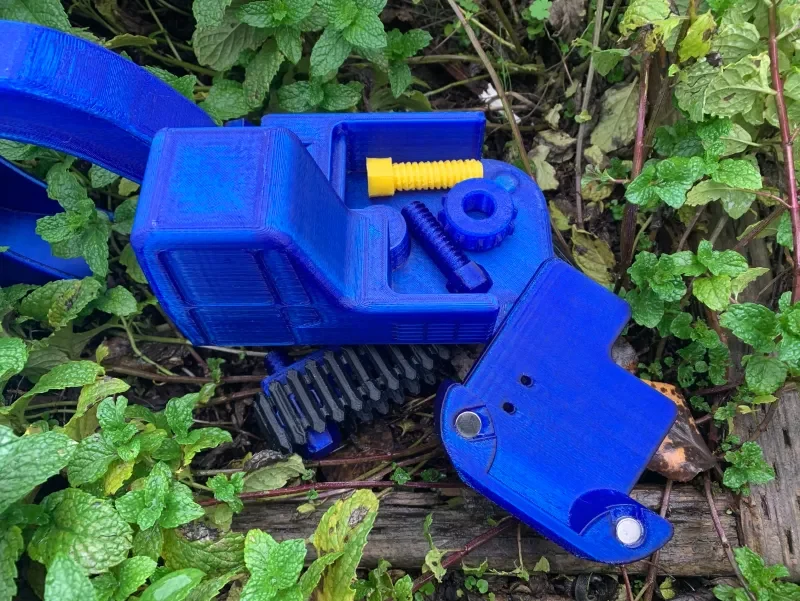

Основная часть корпуса имеет крышку двигателя, которая удерживается на месте магнитами. Вам понадобятся два дисковых магнита размером 10х3 мм и немного клея. Сзади должно быть достаточно места для хранения нескольких дополнительных болтов.
Мое видение подобных игрушек заключается в том, чтобы: А) обеспечить чрезвычайно увлекательный механический опыт и Б) начать развивать механические навыки, чтобы в дальнейшем обеспечить интуитивное понимание того, как все работает.
Настройки печати
Я настоятельно рекомендую печатать на прочной нити, например PETG. Вы действительно не хотите, чтобы они разбились. Я рекомендую PETG для всех деталей:
Высота слоя 0,15-0,2 мм
Плотность заполнения 5-10%
4 верхних слоя, 3 нижних слоя
3 стены
Поддержка требуется только для задней крышки. Распечатайте дорожки в ТПУ — думаю, чем мягче, тем лучше. Я использовал 85А.
Другое
Треки основаны на дизайне Профессора Бута из его экскаватора или вдохновлены им. Файлы созданы в FreeCAD. Я опубликую исходные файлы после того, как V1 будет готов.
Мое ТОДО:
[Готово] ~~Отделать кузов/проставку ходовой части~~
[Готово] ~~Точная настройка плотности гусениц, чтобы они свободно враща��ись, но не падали~~
Добавьте заглушки для магнитных отверстий
Надежды на будущее: добавить другие конструкции ковшей, крепления отвала.
Обновления:
15.11.25: Обновлена модель Arm1: мы надеемся, что она будет иметь более прочную резьбу и более широкий диапазон вращения для Arm2.
19.11.25: Обновлен основной текст до rev003; добавлена толщина областей над магнитами, теперь должно быть не менее 3 слоев.
15.03.26: Добавлен нож/толкатель :)
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ/ВНИМАНИЕ!
3D-печатные игрушки небезопасны для детей! При нанизывании и чрезмерном выдавливании после себя могут остаться кусочки пластика, которые легко съесть, детали могут сломаться и оставить острые края. Материалы не проверяются на предмет того, что они находятся во рту. Я не профессиональный дизайнер игрушек, стараюсь минимизировать острые углы, но эти модели не идеальны! Они также довольно тяжелые, и вам будет неприятно, если их уронят на голову! Они никогда не предназначались для младенцев, они предназначены для игр под присмотром хотя бы немного ловких детей. Вас предупредили. Я не буду нести ответственность.
Кроме того, я едва могу удержаться от того, чтобы не играть с этой штукой весь день. Это еще и отличная игрушка-непоседа
