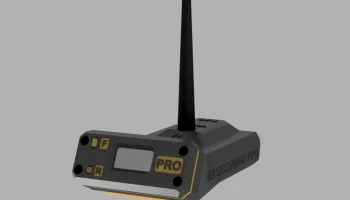

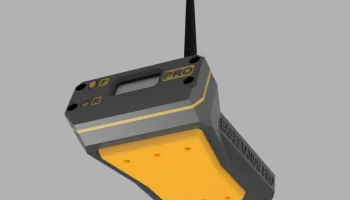

Корпус NexGen3D: Meshtastic ATAK BaseStation Pro - Heltec V3

Обновление от 11.10.2024:
В эти выходные я загружу обновленную версию этой модели (после того, как полностью все протестирую). У меня есть новая задняя крышка аккумулятора со встроенным выключателем питания, так как мягкое отключение V3 все еще потребляет энергию, и я добавил вентиляцию в основной корпус, так как V3 со временем немного нагревается, что, вероятно, не является проблемой для некоторых, но здесь, в Австралии, все нагревается довольно быстро, вероятно, из-за чрезмерного потребления энергии. Крышка выключателя по-прежнему совместима со старым корпусом, поэтому вам не нужно печатать новую, если вам нужен только выключатель питания.

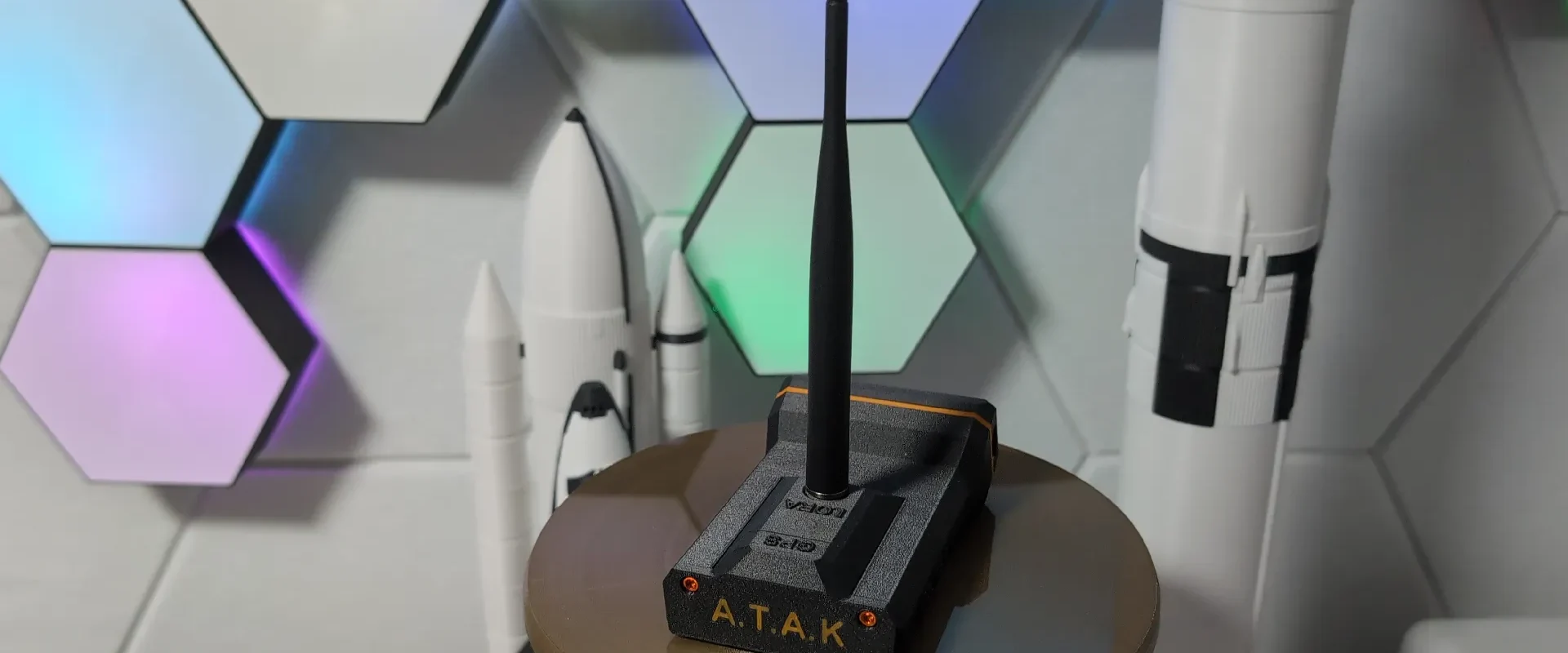

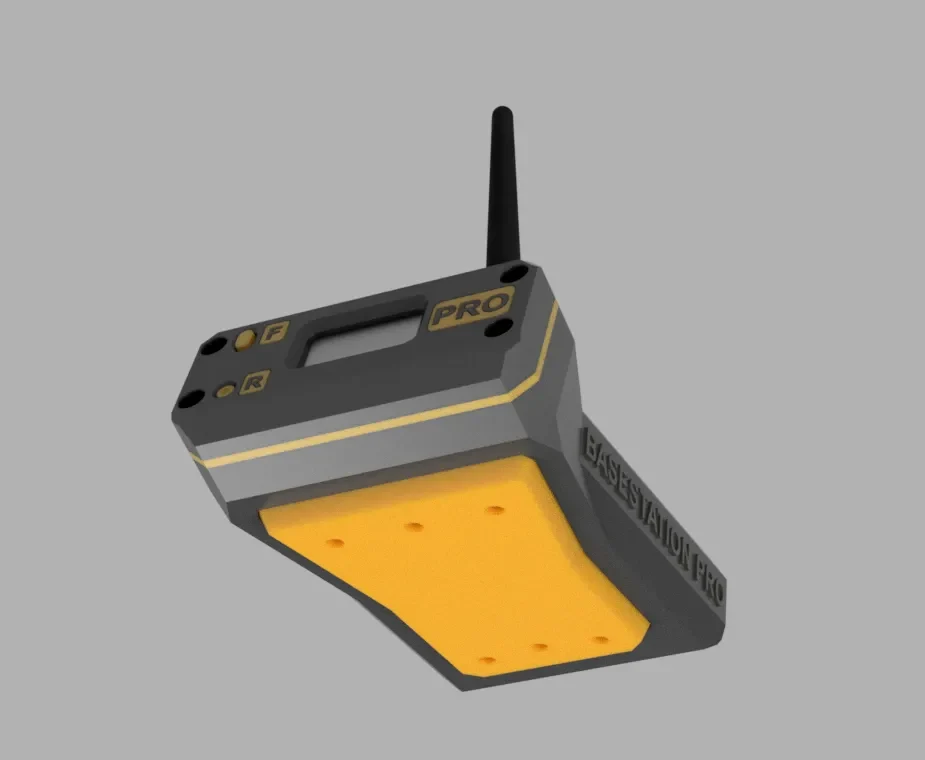

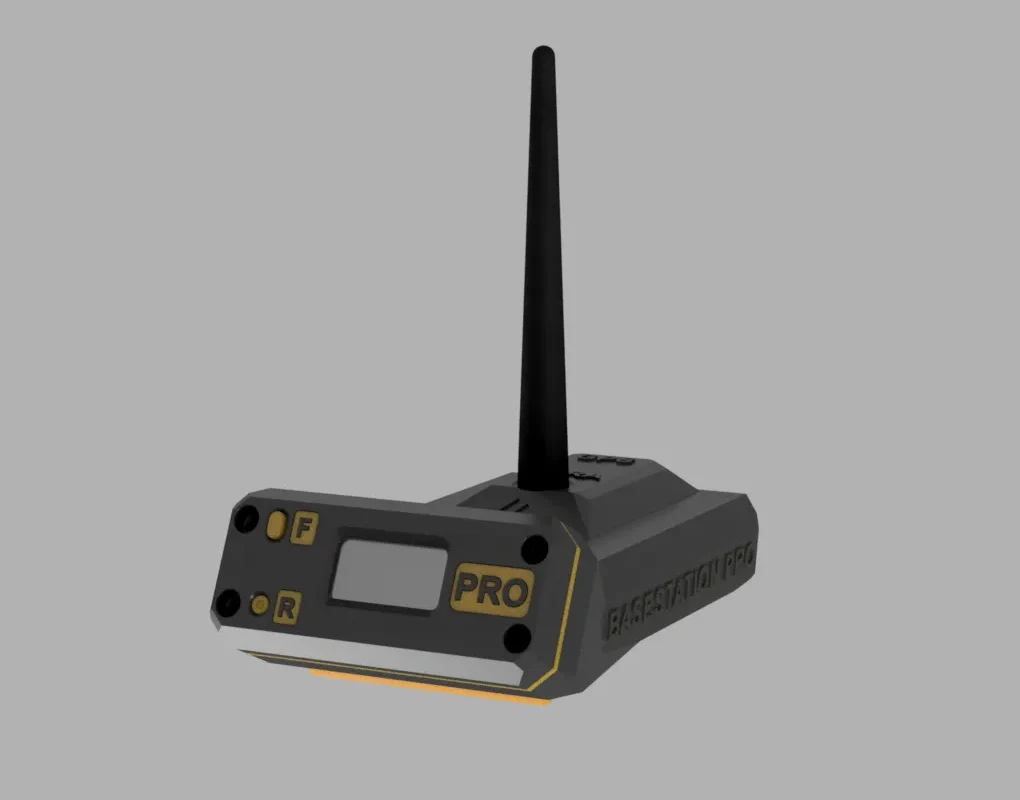

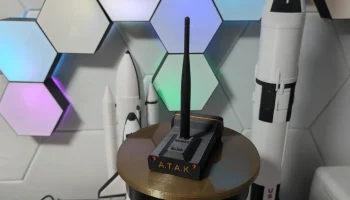

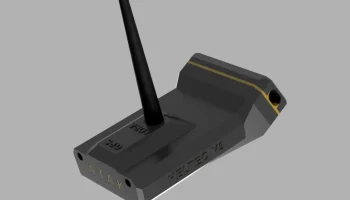

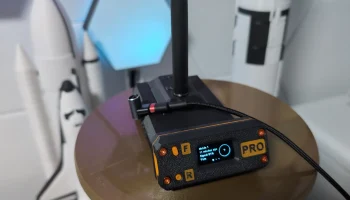

BaseStation Pro

Корпус Meshtastic ATAK, подходящий для Heltec V3

Спецификация:

    1 x Heltec V3
    1 x GPS-модуль
    1 x антенна

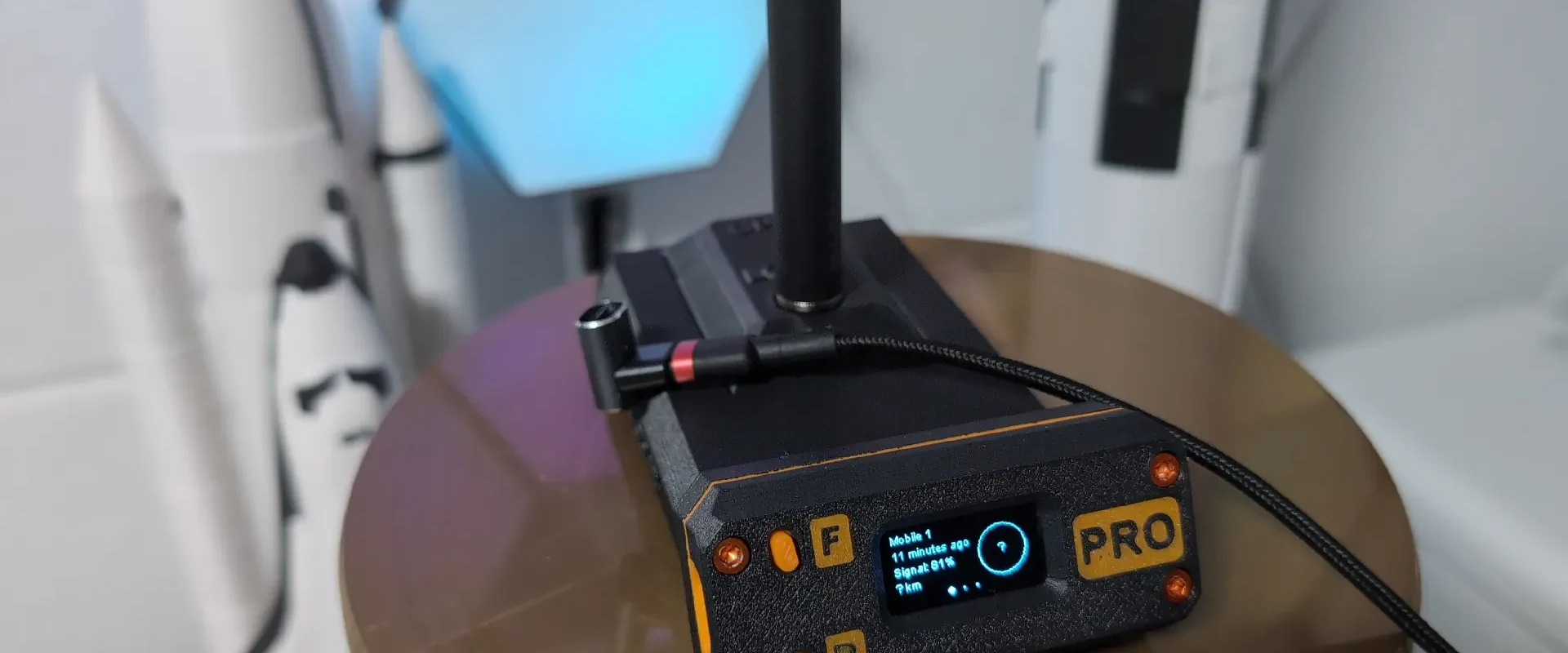

    1 x магнитный разъем USB-C (я прикрепил изображение правильного разъема)
    1 x 12 мм x 60 мм x 90 мм 8000 мАч LiPo аккумулятор (просто введите в поиск 126090)
    4 x M3 x 14 мм SHS
    2 x M3 x 10 мм SHS
    6 x M3 латунные вставки

Я разработал эту базу с прицелом на ее будущий военный облик, и у меня валялся сломанный внешний аккумулятор большой емкости, поэтому я решил использовать его батарею. Это должно обеспечить работу базовой станции в течение почти 24 часов, что идеально подходит, если вы собираетесь в поход и хотите отслеживать всех участников, а также дает вам и другим участникам ориентир для возвращения в базовый лагерь, чтобы вы могли легко найти дорогу обратно с помощью другого клиента Meshtastic.

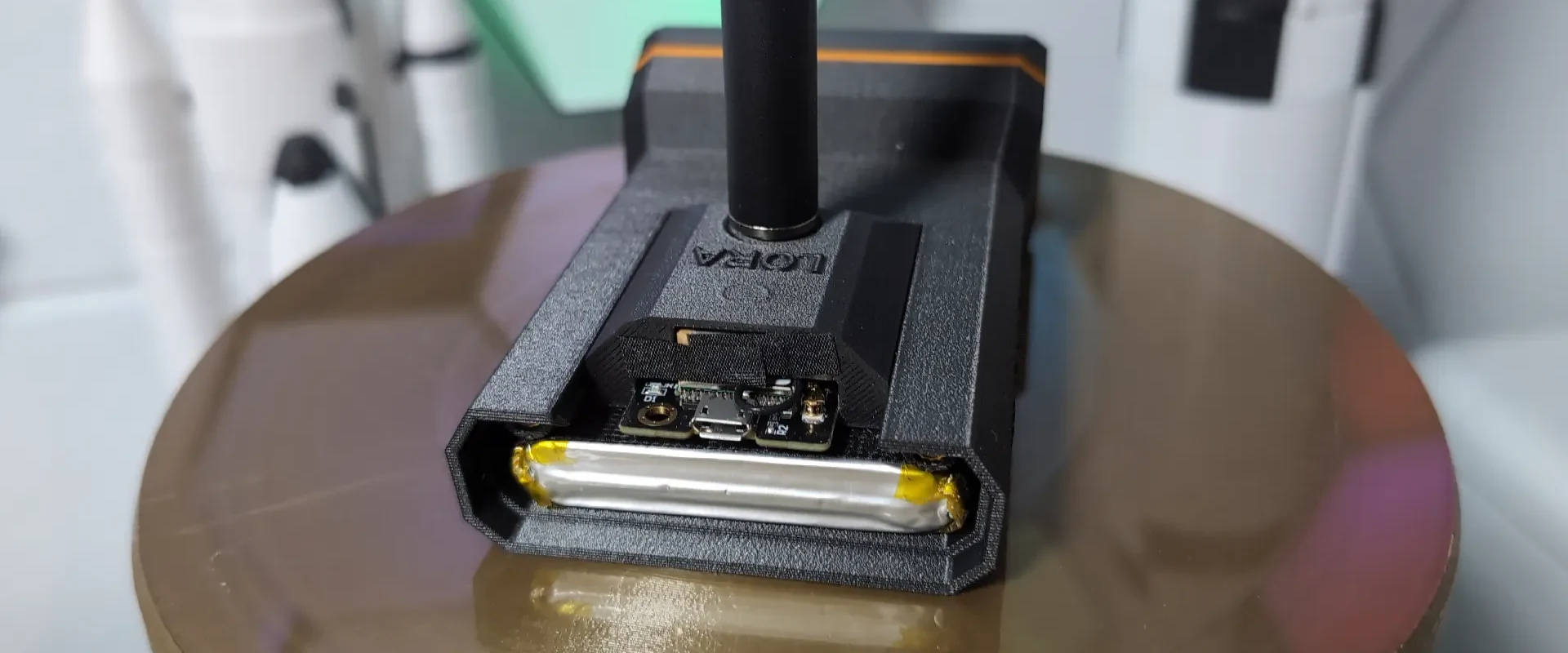

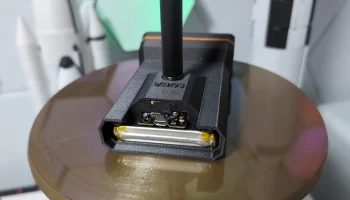

Я рекомендую сначала собрать антенную решетку, вставить ее в основной корпус, затем вставить аккумулятор, установить V3 с кнопками в лицевую панель и подключить GPS и аккумулятор.

Подключение модуля GPS: я подключаю VCC от платы GPS к 3,3 В на Heltec V3, затем GND к GND и TX от платы GPS к выводу 46 на Heltec V3, а затем настраиваю этот вывод в приложении Meshtastic для Android/IOS в настройках GPS, и он должен запуститься и работать. Если у вас возникнут проблемы, пожалуйста, оставьте мне комментарий, и я помогу, если смогу.

Просто приклейте основание к основному корпусу с помощью суперклея. Я уже проделал в нем отверстия для тепловых вставок, если они понадобятся. Я приложил изображение с размерами, если вы хотите изготовить индивидуальное крепление для установки в автомобиле. Я также включил дополнительную ножку из ТПУ.

Я предоставил файлы для мультиматериалов, каждая деталь находится в отдельной папке, и, например, лицевая панель имеет все дополнительные файлы для акцентов. Просто перетащите их все в слайсер и загрузите как один элемент с несколькими частями, после чего вы сможете изменить цвет каждой детали.
