Складной Meshtastic ноутбук-коммуникатор Heltec V3

Спасибо Slabua, который создал корпус Heltec v3, познакомил меня с LoRa, пробудил мой интерес к CAD и тем самым помог мне создать эту модель. Спасибо, что поделился своей разработкой!

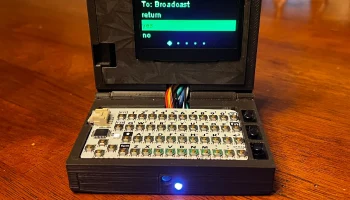

Этот складной корпус подходит для платы Heltec ESP32 V3 LoRa, предназначенной для использования с Meshtastic. Модель очень легко печатается из PLA-CF и других филаментов, как показано на изображении, она напечатана из ASA для большей прочности.  Цель состояла в том, чтобы иметь больший экран, внутреннюю антенну, внешние и внутренние функции, а также уместить как можно больше модулей и при этом складываться, чтобы помещаться в карман (многие карманы) и иметь  фонарик.

Я успешно печатал в вертикальном положении с помощью трех опор, для придания текстуры я печатал внутреннюю часть корпуса лицевой стороной вверх с помощью трех опор.  Заполнение 35% -50%. Распечатайте крышку экрана с вертикальной стойкой на внутренней стороне.

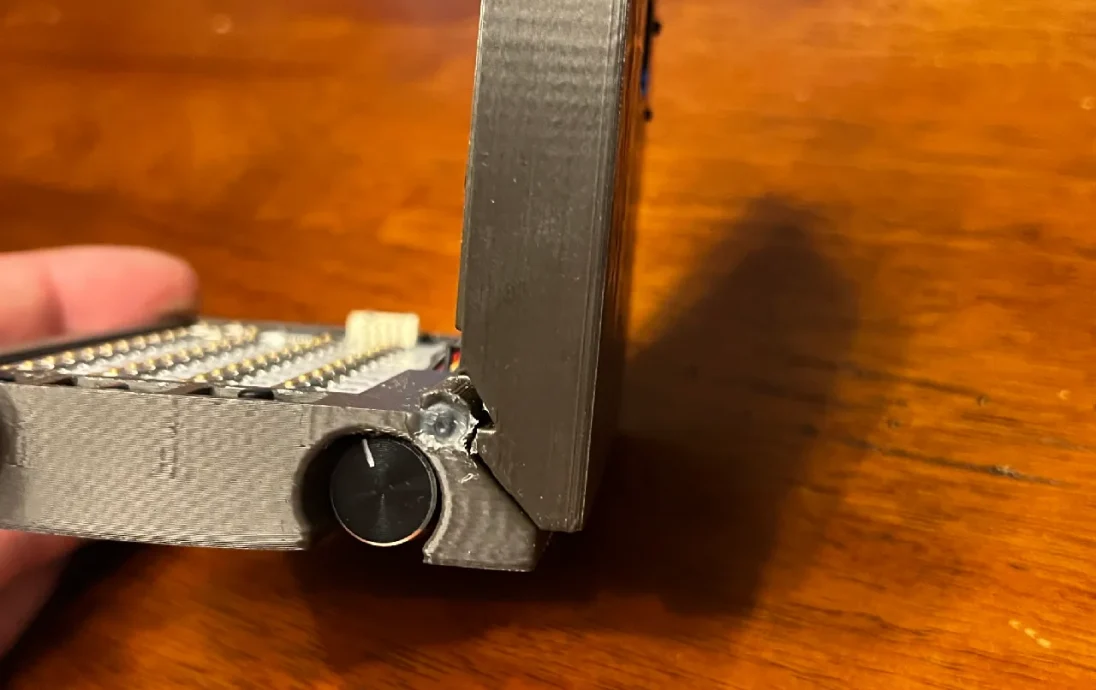

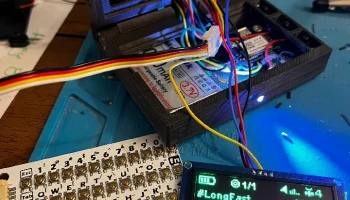

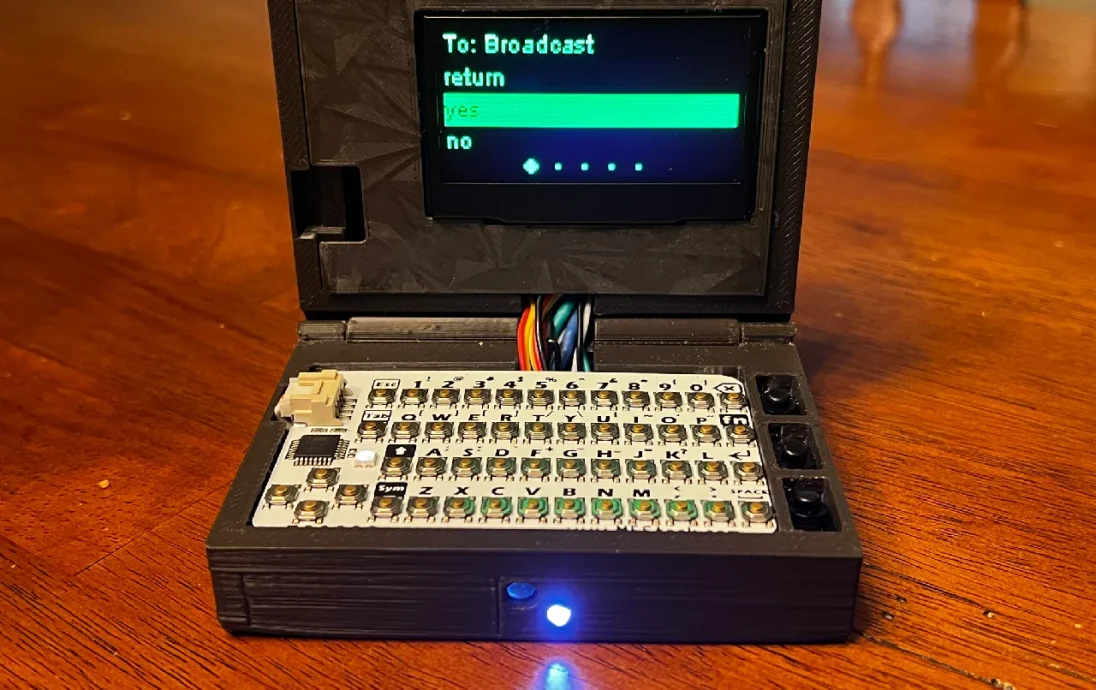

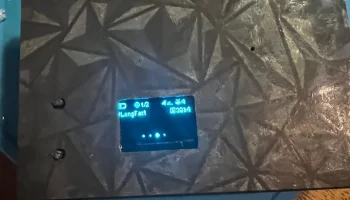

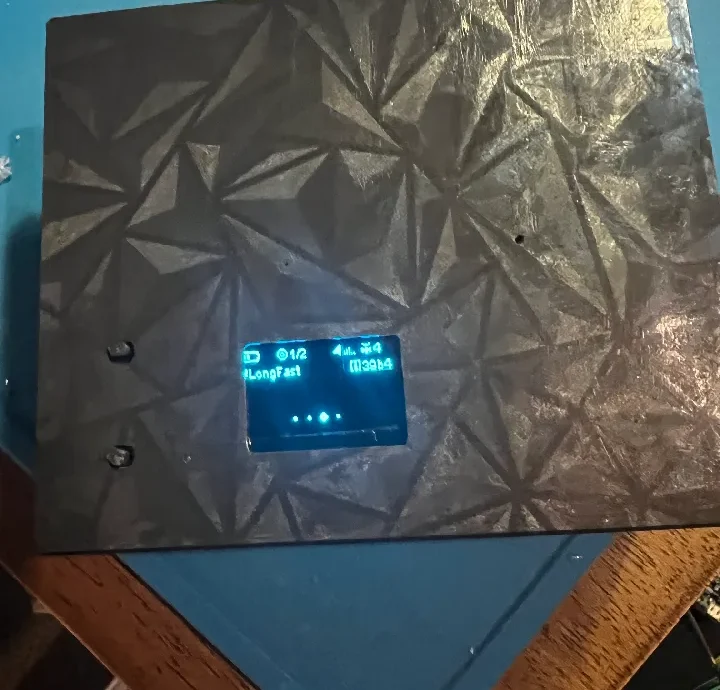

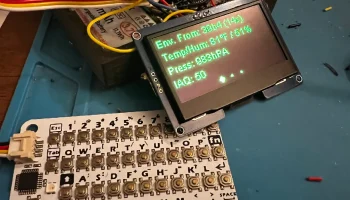

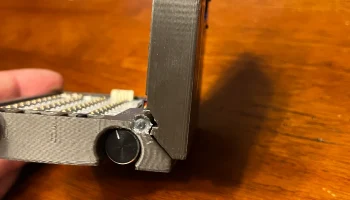

Эта модель позволяет иметь небольшой внешний экран с кнопкой пользователя и кнопкой сброса, заранее записанные сообщения можно отправлять при закрытом корпусе  с помощью поворотного энкодера (вы можете изменить это, если хотите), при открытом корпусе вы можете использовать клавиатуру или поворотный энкодер для заранее записанных сообщений. В некоторых случаях может быть удобнее использовать поворотный регулятор, если у вас грязные руки.  Кнопки, которые я подключил, позволяют включать/выключать зуммер и вибрационный мотор независимо друг от друга без использования телефона (после настройки через приложение), а третья кнопка — это фонарик. Я предпочел меньший яркий фонарик и большее уведомление с зеленым светом, чтобы его было лучше видно днем. Если вам нужно больше света, вы можете подключить более крупный светодиод в качестве фонарика; совет — при подключении кнопок пропустите провода через внутреннюю сторону рельса кнопок и вытяните их через середину каждого отверстия (по 2 на каждое), затем припаяйте к кнопкам, установите кнопки, вдавливая их через верхнюю часть каждого отверстия в рельсе после отгибания клапанов вниз, чтобы получилась кнопка в форме буквы «n».

 Если вы хотите установить зажим для ремня, я бы посоветовал прикрепить его с помощью крепежных элементов под тремя кнопками (возможно, просверлив отверстие и закрепив вставку с помощью тепла), так как в этой области кость достаточно толстая.

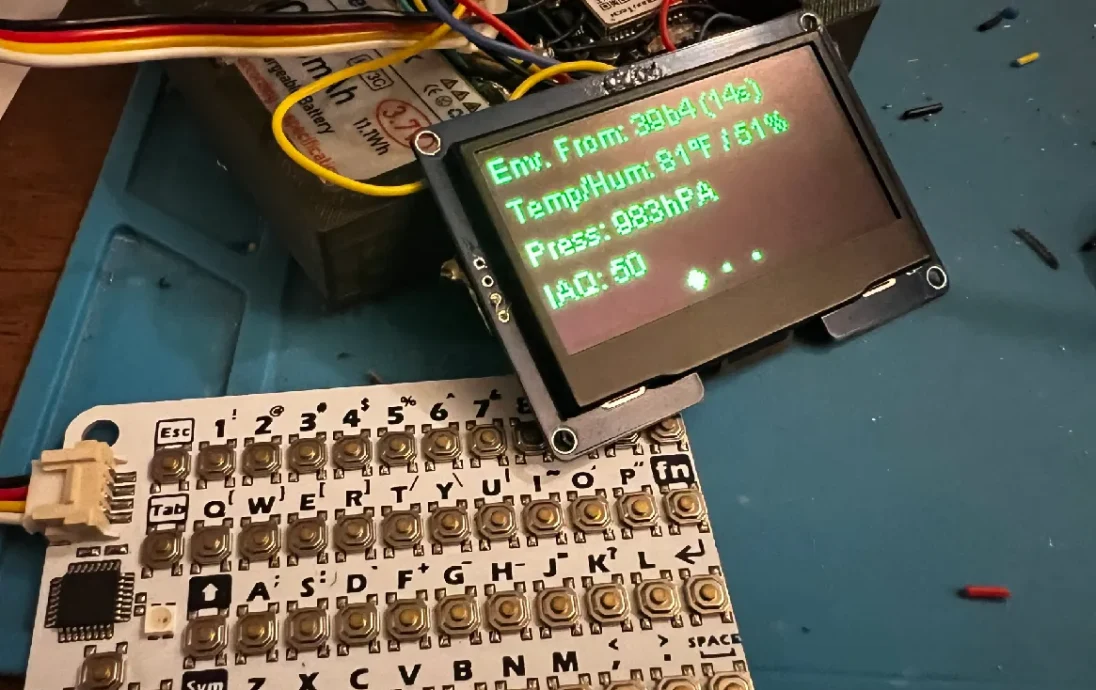

Совет: используйте термоленту на задней стороне 2,42-дюймового OLED-дисплея, чтобы предотвратить контакт с задней частью радиомодуля.

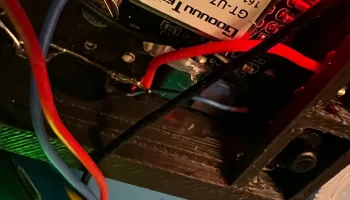

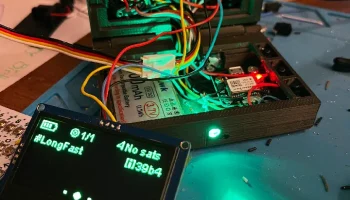

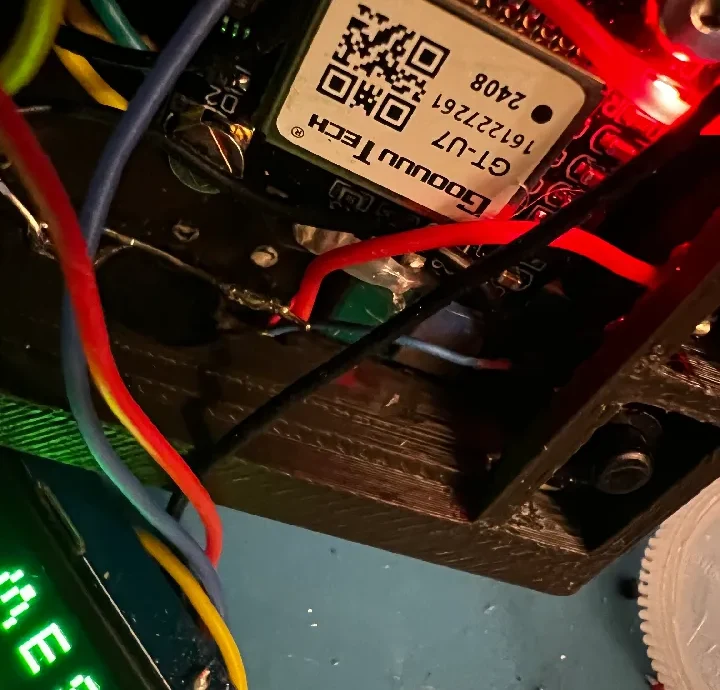

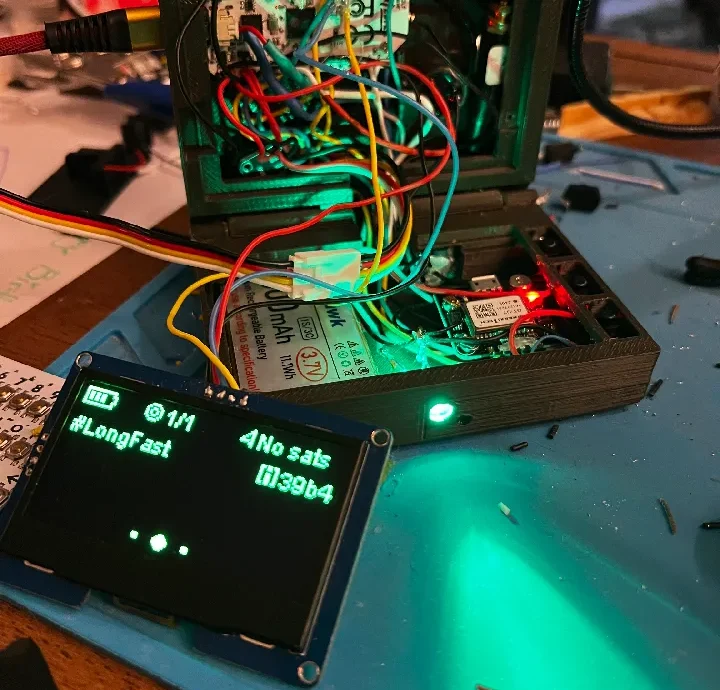

Я оставил провода экрана немного длиннее, чтобы при извлечении экрана можно было положить его ровно, перекинув провода через верхнюю часть корпуса. Я бы посоветовал удлинить провода аккумулятора ближе к аккумулятору, а не к разъему, как я сделал здесь, так как это занимает ценное место. В данном случае у меня все получилось, но, оглядываясь назад, в следующий раз я поступлю по-другому.  Я рекомендую припаять модули и аксессуары после установки батареи, расположить детали так, чтобы определить длину проводов, а затем установить кнопки, вставить плату Heltec и закрепить ее кусочком скотча сзади, пока вы расставляете детали, а затем припаять плату радиостанции в последнюю очередь. Не забудьте закрепить скотчем заднюю часть 2,42-дюймового OLED-дисплея и закрепить пайки горячим клеем и/или жидкой изолентой. Горячий клей удобен тем, что при необходимости его обычно можно отклеить и переделать что-то. Нанесите каплю горячего клея по крайней мере на контакты 17 и 18 из-за близости внутреннего OLED-дисплея.
