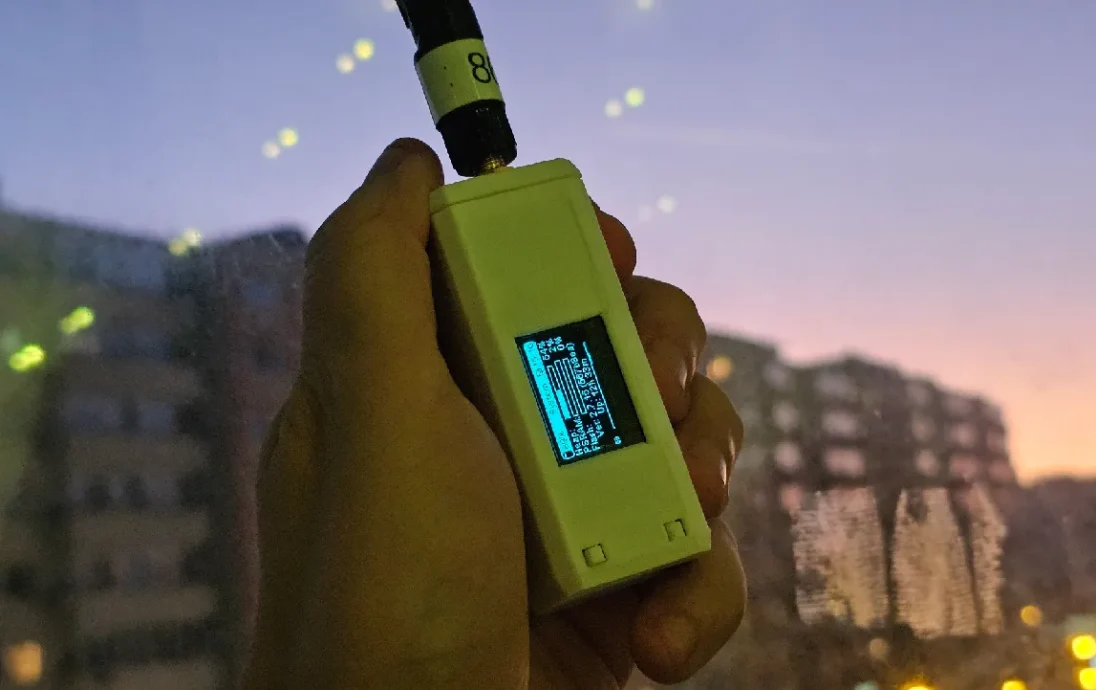

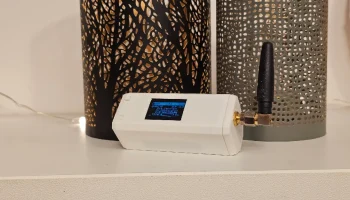

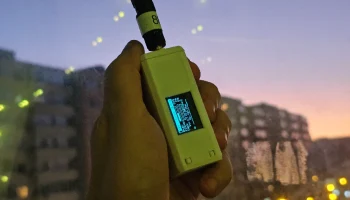

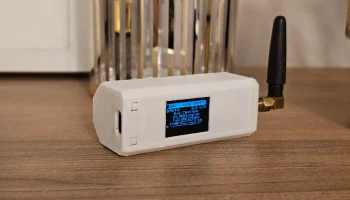

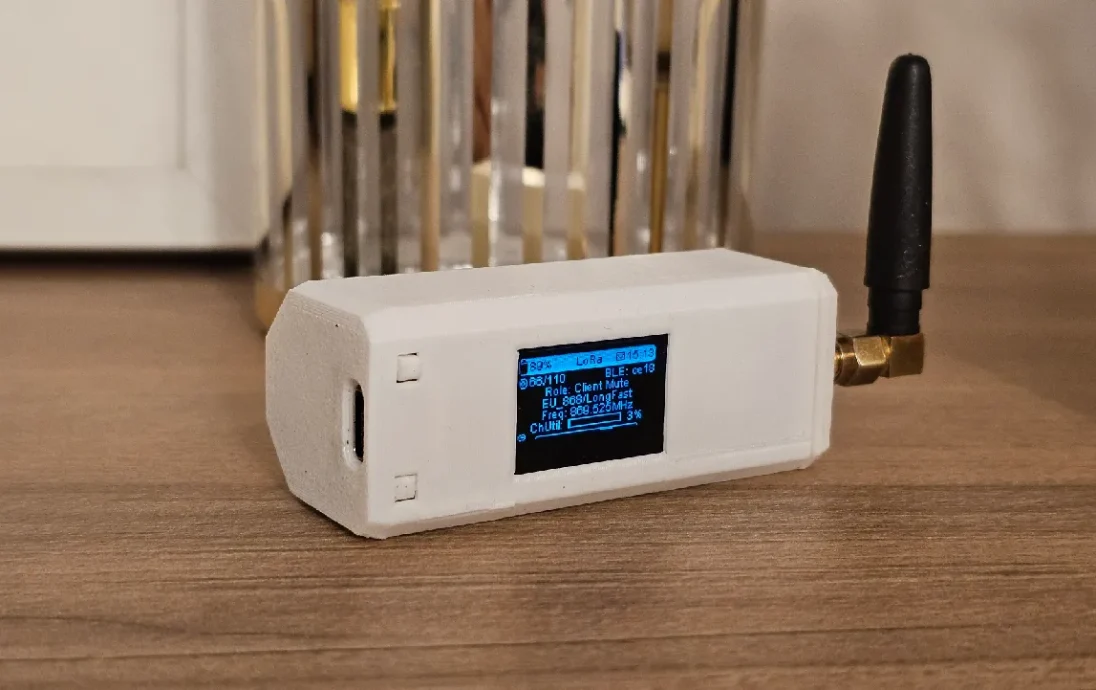

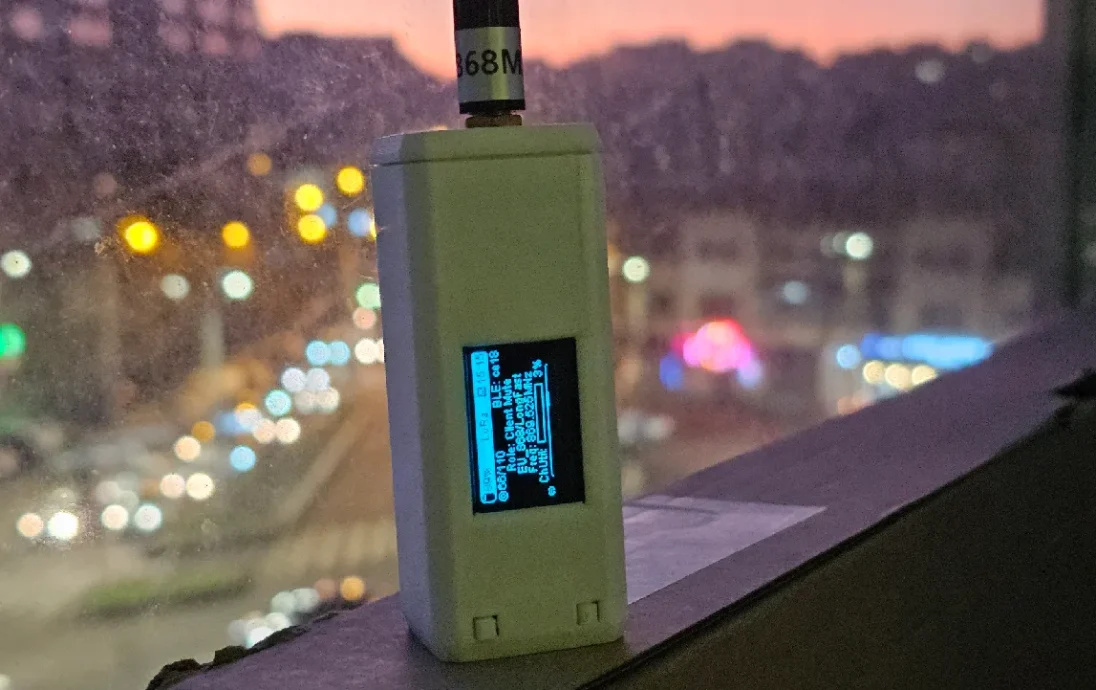

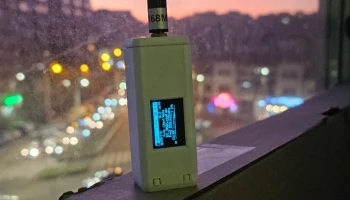

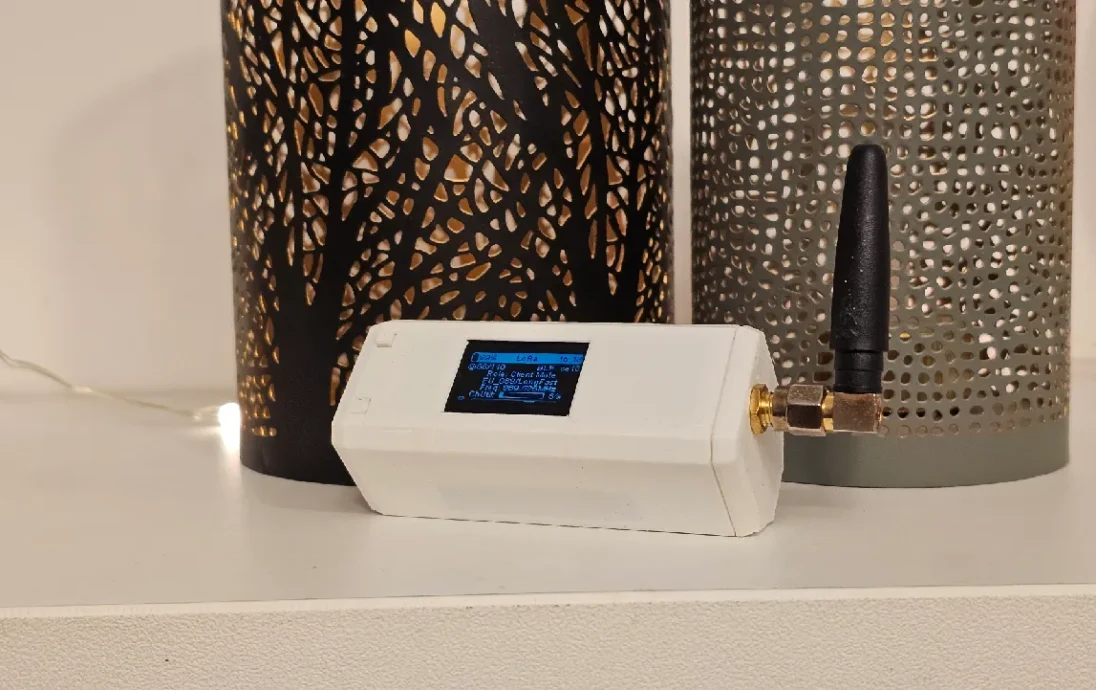

Корпус под 18650 и GPS для Heltec V4
Мне нужен был портативный корпус для моей новой платы Heltec Lora32 V4. Мне нравится

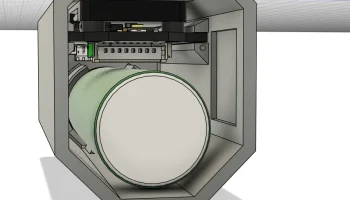

запихивать как можно больше вещей в маленький кейс. Этот корпус поддерживает
их GPS-плату, элемент питания 18650, подключенный напрямую к порту на
плате. Есть также углубление для магнитов, куда можно приклеить несколько тонких
магнитов.
Я не добавил выключатель, так как можно удерживать
кнопку пользователя, чтобы мягко выключить узел. Кнопка питания должна
быть включена для зарядки, и это мне кажется неудобным. Если вы хотите

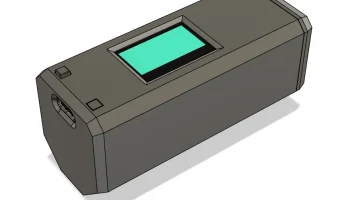

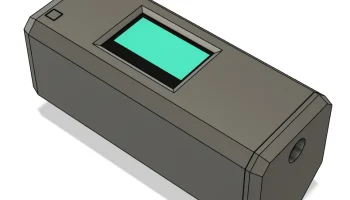

кнопку включения/выключения, в файле Fusion360 есть эскиз для нее, экструзия
отверстия отключена для основного экспорта, вы можете включить ее обратно
и настроить отверстие по своему усмотрению.
Никакого оборудования не требуется, только капля суперклея, чтобы приклеить кнопки к корпусу.
Распечатайте
деталь с кнопками без опор и с вертикальным мостом,
используйте максимальную скорость охлаждающего вентилятора и низкую скорость печати, чтобы избежать
деформации, это, безусловно, самая сложная часть сборки для печати. Я
верю в вас!
Спецификация:
- Плата Heltec V4
- 18650, возможно, с платой защиты (вы сами решаете, какой уровень безопасности вам нужен)
- SMA-разъем (опционально)
- плата GPS-модуля (приклеивается к боковой стороне корпуса в углублении)
- возможно, капля клея, если крышка не достаточно плотно прилегает
