Сверхпрочный полочный кронштейн (файлы параметрического п...
Превратите любую доску в полку!
Этот кронштейн с файлом параметрического дизайна позволяет превратить любую доску в достаточно прочную плавающую полку!
Включенные файлы:
Кронштейн для досок 21 мм.
Кронштейн для досок 15мм.
Файл проекта .f3d с параметрами для изменения ширины платы и ширины кронштейна.
Примечание. Дизайн за��екается с допуском +0,1 мм.
Необходимое оборудование:
Деревянная доска на ваш выбор.
3 небольших самореза по дереву (с головкой не шире 5,6 мм, стержнем не шире 3 мм и длиной не длиннее толщины доски).
Для этого я использовал цинковые шурупы для дерева № 4 x 3/4 дюйма.
2 больших самореза по дереву с потайной головкой (с головкой не шире 8,5 мм, стержнем не шире 4,2 мм и длиной не длиннее глу��ины шпилек).
Для этого я использовал несколько шурупов диаметром 1,5 дюйма, которые у меня лежали под рукой.
Настройки печати:
Здесь предпочтительнее использовать PETG или другие сверхпрочные нити. Хотя я думаю, что PLA может работать с более легкими нагрузками, я не совсем доверял ему для таких тяжелых досок, как те, которые я использовал для своих стеллажей.
При печати на боку он будет прочным и не потребует опор.

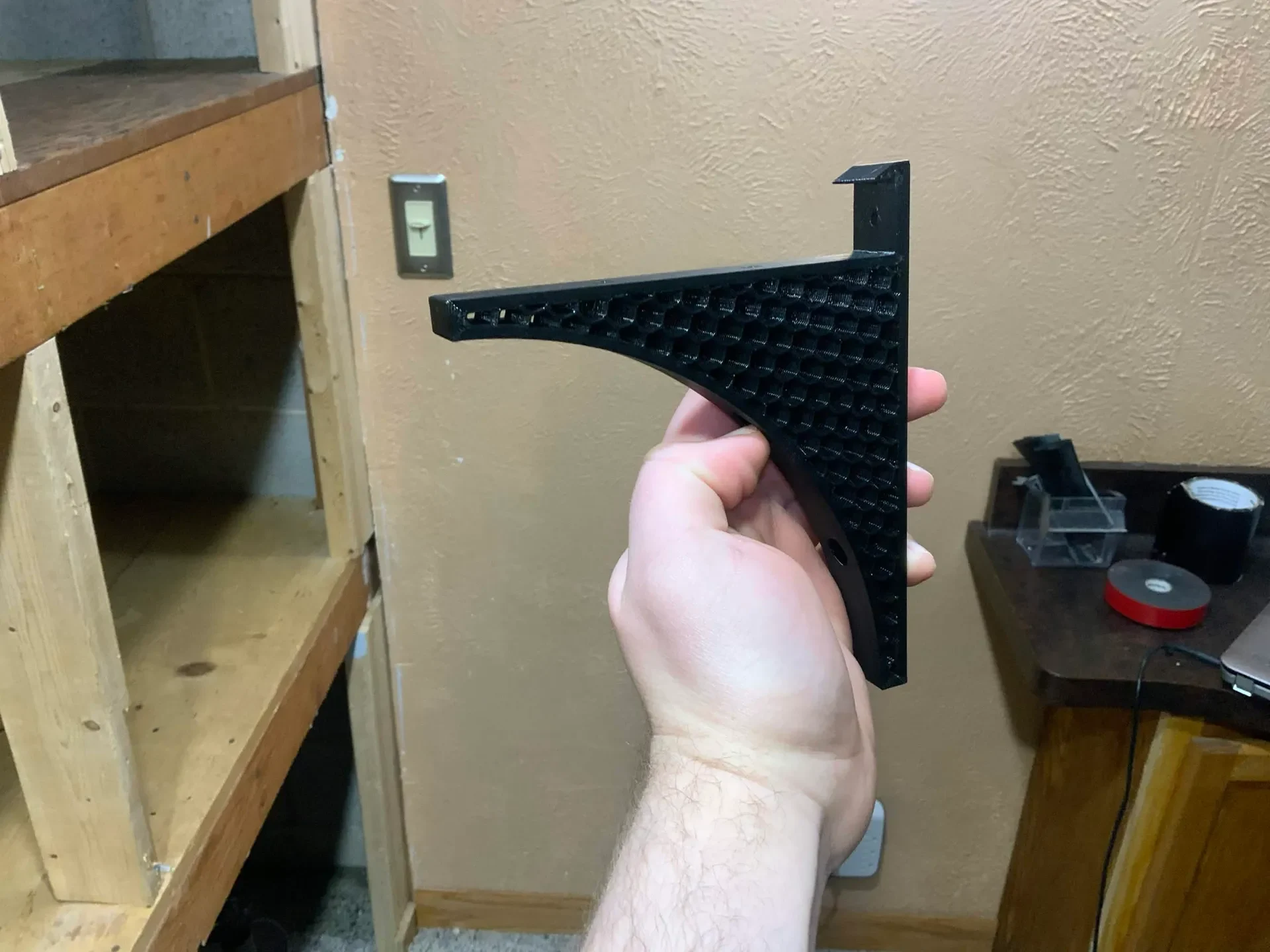

Используйте 20%-ный сотовый заполнитель без верха и низа, чтобы получить красивый кронштейн с отличным соотношением прочности и веса.
Я не тестировал другие шаблоны или соотношения заполнения, но они могут сработать.
Инструкции по сборке:
Отметьте стойки на стене с помощью искателя стоек или сильного магнита. (Шпильки должны находиться на расстоянии ~16 дюймов друг от друга).
Выровняйте доску перпендикулярно стене.

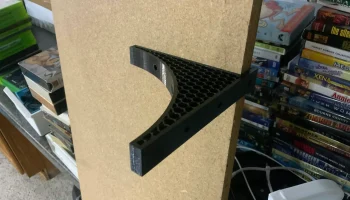

Поместите кронштейн на доску в положение, соответствующее стойке стены.
С помощью небольших шурупов с потайной головкой прикрепите кронштейн к доске в следующих местах:
Отверстие в задней части кронштейна.
Два отверстия на нижней стороне кронштейна.
Повторяйте до тех пор, пока все нужные кронштейны не будут прочно прикреплены к доске. У вас не должно быть возможности пропустить лист бумаги между платой и кронштейном, в котором он вкручен.
С помощью другого человека или блоков, помещенных под полку и поддерживающих ее, расположите полку напротив стены так, чтобы кронштейны совпали со стенными стойками.
Используйте два больш��х шурупа для дерева, чтобы прикрутить кронштейн к стене и через стойку.
Повторяйте, пока все кронштейны не будут вкручены.
Поздравляем! У тебя есть полка!
Вывод:
Наслаждайтесь новыми полками! Но всего несколько соображений...

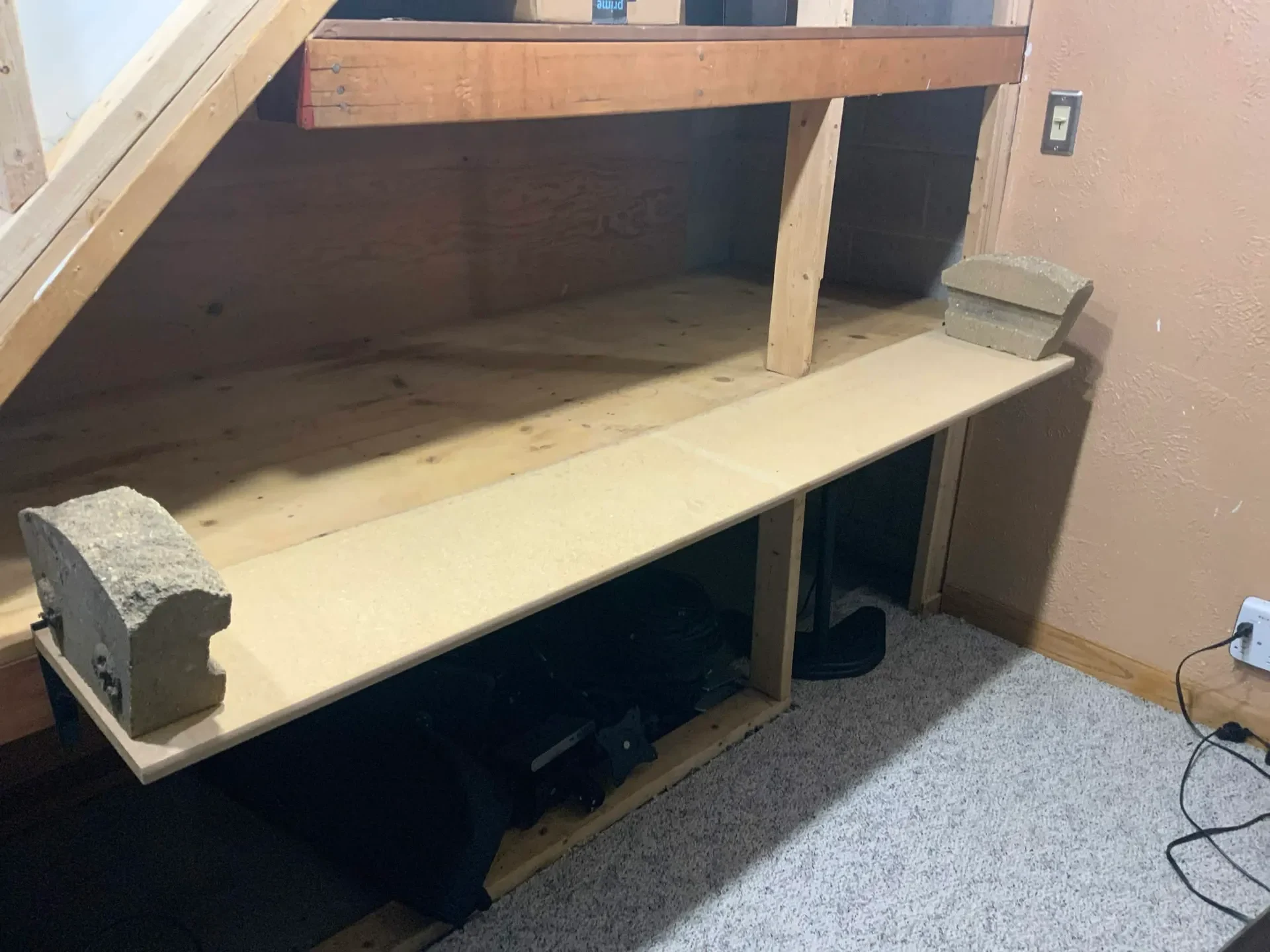

Все свои весовые тесты я проводил очень ненаучным способом. Я взял доску, которую собирался использовать, закрепил ее кронштейнами, прикрутил к открытому дереву в подвале, положил на нее несколько огромных кирпичей и оставил на ночь. Он выдержал отлично, поэтому я решил, что с ним можно носить DVD и другие домашние носители.

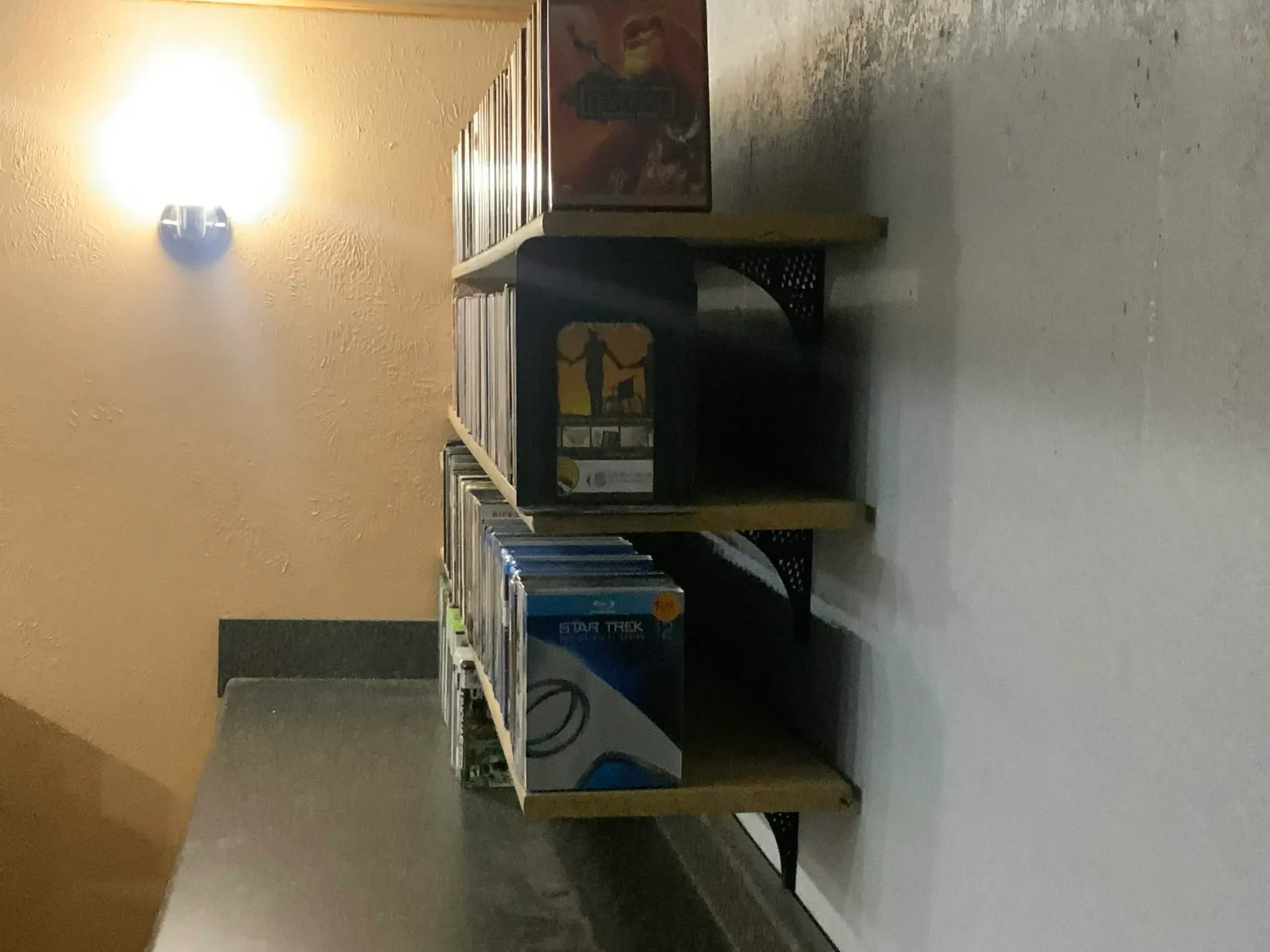

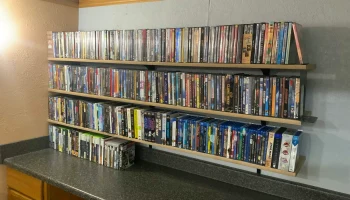

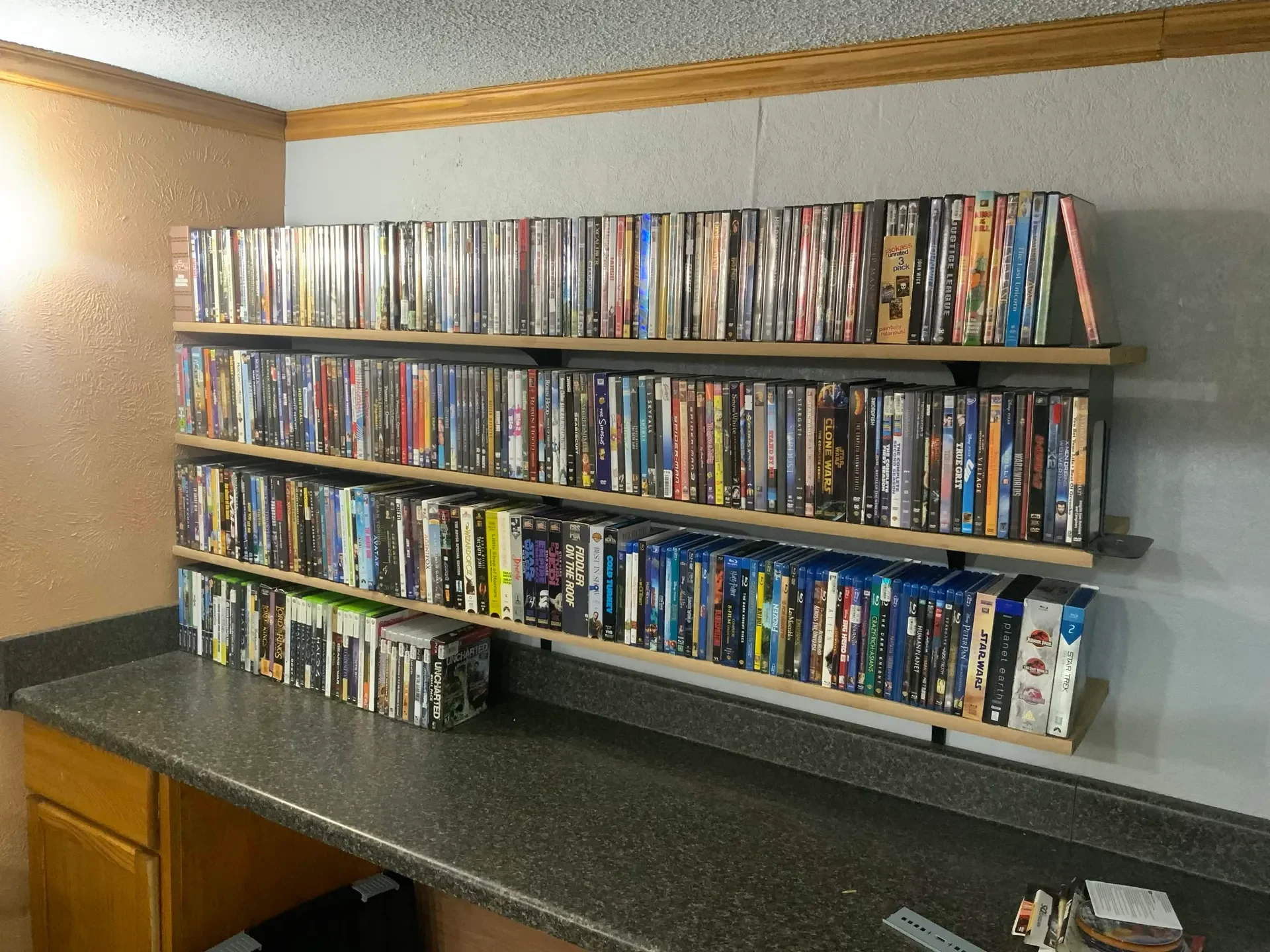

В этом весовом тестировании я использовал только два кронштейна, а на последних полках я использовал по 3 кронштейна на 7 футов доски. Я, вероятно, не стал бы использовать его для хранения большого количества тяжелых книг или тяжелой и хрупкой электроники. Руководствуйтесь здравым смыслом и осознавайте риски.
Я не ученый-материаловед, но понимаю, что некоторые пластмассы имеют тенденцию со временем деформироваться под нагрузкой. У меня пока нет, и я считаю, что чем больше брекетов вы используете, тем меньше риск. Конечно, ваш пробег может отличаться.
Я публикую все свои модели с указанием авторства Creative Commons, но если вы найдете мои модели полезными, не стесняйтесь дать мне совет здесь: https://ko-fi.com/derpynate
